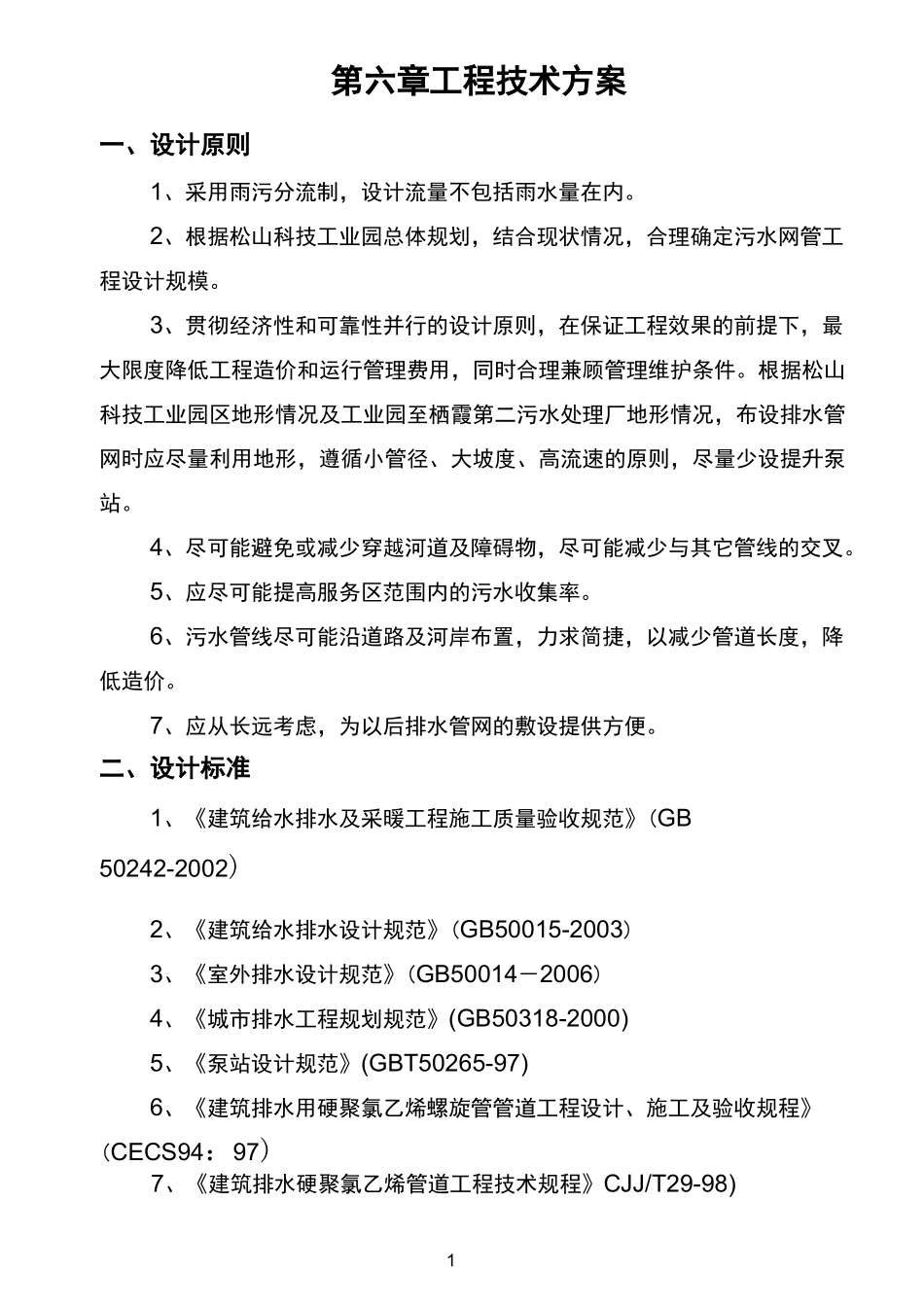

1第六章工程技术方案一、设计原则1、采用雨污分流制，设计流量不包括雨水量在内。2、根据松山科技工业园总体规划，结合现状情况，合理确定污水网管工程设计规模。3、贯彻经济性和可靠性并行的设计原则，在保证工程效果的前提下，最大限度降低工程造价和运行管理费用，同时合理兼顾管理维护条件。根据松山科技工业园区地形情况及工业园至栖霞第二污水处理厂地形情况，布设排水管网时应尽量利用地形，遵循小管径、大坡度、高流速的原则，尽量少设提升泵站。4、尽可能避免或减少穿越河道及障碍物，尽可能减少与其它管线的交叉。5、应尽可能提高服务区范围内的污水收集率。6、污水管线尽可能沿道路及河岸布置，力求简捷，以减少管道长度，降低造价。7、应从长远考虑，为以后排水管网的敷设提供方便。二、设计标准1、《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)2、《建筑给水排水设计规范》(GB50015-2003)3、《室外排水设计规范》(GB50014－2006)4、《城市排水工程规划规范》(GB50318-2000)5、《泵站设计规范》(GBT50265-97)6、《建筑排水用硬聚氯乙烯螺旋管管道工程设计、施工及验收规程》(CECS94：97)7、《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98)28、《给水排水管道工程施工及验收规范》(GB50268-97)9、《给水排水构筑物施工及验收规范》(GBJ141-90)10、《城镇排水管渠与泵站维护技术规程》(CJJ68-2007)三、排水体制目前松山科技山工业园排水设施不健全，雨污合流就近排入附近河流(白洋河河段)，不但造成水体和土壤污染，同时使污水得不到回收利用。根据松山科技山工业园整体规划，松山科技山工业园排水体制将采用雨污分流制。此次在园区新建污水管网，生活污水、污染程度低的工业废水以及污染严重但经过预处理后的工业污水经污水管网收集后，输送至栖霞第二污水处理厂进行处理，处理后的污水可就近排入河道。此次设计中的排水区域根据道路的布局，充分利用自然地形坡降，减少管道埋深，尽量少设提升泵站。四、管材、接口、基础1.管材选择应结合项目区的地质、地势条件及现有工程设施的情况进行管材的选择。综合考虑一次性投资和管材使用寿命等问题，拟选择铸铁管、UPVC特种压力管，承插口钢筋混凝土管、玻璃钢管和HDPE管五种管材进行比选，比较情况如下：(1)铸铁管使用年代久，压力输水应用最为普遍，防腐能力比钢管强，且有标准配件的优点，但管质脆、强度差，价格高，水头损失较大，管道埋深大，不适合输送重力流污水。(2)UPVC特种压力管UPVC管道以聚氯乙烯（PVC）树月脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等材料，经塑料挤出机挤出成型和注塑机注塑成型，通过冷却、固化、定型、检验、包装等工序完成管材、管件的生产。3该产品采用高新技术特殊配方复全成型，具有耐腐蚀、有较好的抗压性、弹性好、柔软透明使用寿命长等多个优点。（3）承插口钢筋混凝土管，其优点：价格低、多为工厂预制、管道口径型号齐全、管道接口简单、施工单位施工经验丰富，混凝土基础对地基适应能力强；缺点：管节较短、接头较多、自重大、搬运不便、管道施工周期长、内壁粗糙、水力摩阻系数大、管道容易被含酸含碱的污水腐蚀，且承插口精度要求较高。但是由于国内生产钢筋混凝土管的厂家非常多、而且管道价格相对较低，因此目前城市市政污水管道多采用钢筋混凝土管。（4）玻璃钢管，其全称为玻璃纤维增强热固树脂夹砂管，是近几年发展起来的新型管材。玻璃钢管的连接方式也采用承插式，并设橡胶圈，安装较为方便。该种管材无须进行内外防腐，使用寿命长，日常维护费用低；重量轻，在同等条件下，其比重是钢管的40％，是预应力钢筋混凝土管的20％；施工运输方便；长期输水不结垢，管材本身防腐性能好，内表面光滑；管件可灵活制作，不漏水，不爆管。但由于玻璃钢管为薄壁弹性管，其刚度及抗外压的稳定性较其他管材低，因此通常对管槽底部原土保持性及埋管地质条件要求较高，对管道两侧回填料的密实度，一般控制在95％左右，致使施工费用提高。（5）HDPE管，市政排水高密度聚乙烯管（HDPE）在市政排水工程中应用近年来呈发展趋势。根据生产厂家提供的资料HDPE...
