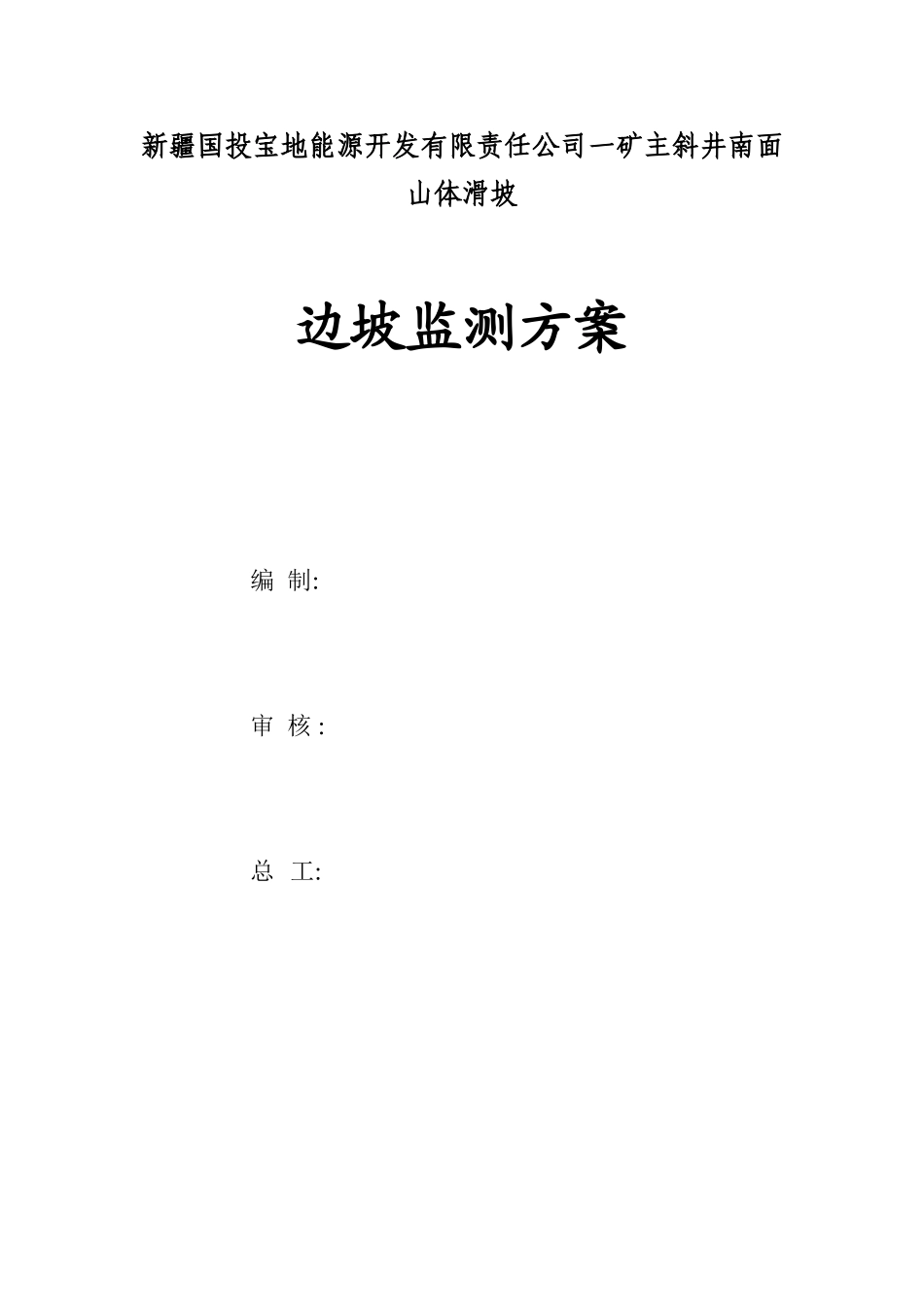

新疆国投宝地能源开发有限责任公司一矿主斜井南面山体滑坡边坡监测方案编制:审核:总工:国投宝地一矿生产技术科2009年3月目录一、编制依据－－－－－－－－－－－－－－－－－－－－－－－－－－－－3二、工程概况－－－－－－－－－－－－－－－－－－－－－－－－－－－－3三、监测方案－－－－－－－－－－－－－－－－－－－－－－－－－－－－41、监测目的－－－－－－－－－－－－－－－－－－－－－－－－－－－42、监测项目－－－－－－－－－－－－－－－－－－－－－－－－－－－43、监测控制点网的布设－－－－－－－－－－－－－－－－－－－－－54、监测控制的标准－－－－－－－－－－－－－－－－－－－－－－－55、主要监测设备－－－－－－－－－－－－－－－－－－－－－－－－－56、监测工程量统计－－－－－－－－－－－－－－－－－－－－－－－－5四、监测、检测人员－－－－－－－－－－－－－－－－－－－－－－－－－6五、监测技术要求－－－－－－－－－－－－－－－－－－－－－－－－－－61、人工巡视－－－－－－－－－－－－－－－－－－－－－－－－－－－62、裂缝监测－－－－－－－－－－－－－－－－－－－－－－－－－－－63、坡面监测－－－－－－－－－－－－－－－－－－－－－－－－－－－7六、监测工作程序－－－－－－－－－－－－－－－－－－－－－－－－－－91、监测程序－－－－－－－－－－－－－－－－－－－－－－－－－－－92、资料报送程序－－－－－－－－－－－－－－－－－－－－－－－－10七、质量保证措施－－－－－－－－－－－－－－－－－－－－－－－－－－11八、监测布置图－－－－－－－－－－－－－－－－－－－－－－－－－－－12一、编制依据1、《国投宝地地质勘探报告》2、《国投宝地井检孔地质资料》3、《主斜井揭露地质资料》4、《变形监测测量技术规范》5、《岩土工程监测规范》（YS5229-96）6、《建筑边坡工程技术规范》（GB50330-2002）二、工程地质概况国投宝地一矿主斜井南面边坡对主斜井影响面积约为6060平方米，总体边坡倾角36度，局部倾角达60度左右，最大坡面高度50米左右，边坡由于岩体节理、裂缝发育，大气降水容易进入，在湿热的气候条件下,物理、化学风化强烈，残坡积层及全风化岩土体强度较低，雨季岩土体含水量增高，则强度更低。根据主斜井明槽段揭露的地质情况，全线高边坡坡积层、残坡积层、全风化层层位发育松散，其粘聚力、内摩擦角值低。基底岩节理、裂缝等结构的发育，具有遇水易软化、崩解的特性。边坡开挖后，自然山体平衡遭到破坏，应力调整，坡面松弛，坡脚应力集中，容易产生由于坡脚应力不足的坡脚压碎变形破坏。由于该地区下雪与雨水比较多，岩土体饱水后自重增大，下滑力随之增大，主井南面边坡基底边坡开挖后尤甚。坡体内存在倾向临空贯通结构面，易产生沿该构造面的滑动变形破坏。三、监测方案1、监测目的（1）对高边坡进行稳定性监测，确保主斜井安全、快速的施工。（2）评价边坡施工及其使用过程中边坡的稳定性，并作出有关预测预报，为矿井的安全生产提供预报数据。（3）为防止滑坡及可能的滑动和蠕变提供及时支持，预测和预报滑坡的边界条件、规模滑动方向、发生时间及危害程度，并及时采取措施，以尽量避免和减轻灾害损失。（4）为滑坡理论和边坡设计方法的研究提供参考依据。（5）为边坡支护工程的维护提供依据2、监测项目依据设计要求，本工程根据现场实际情况及动态化设计和信息化施工的监测要求，主要采用坡顶水平位移和垂直位移监测、水平位移监测地表裂缝观测等项目进行监测。（1）坡顶水平位移和垂直位移：在各级边坡顶部设置观测标志，用精密水准仪配合5米铟钢水准尺进行沉降观测，用全站仪进行坡顶水平位移监测，通过观测各点的累积沉降量、沉降速率和累积位移量、位移速率变化来分析边坡顶部的变形情况。（2）、支护结构变形：在支护结构上布置监测点，用全站仪和水准仪分别测量各监测点的位移和沉降情况，进而分析支护结构的变形情况。（3）裂缝观测：裂缝观测以人员巡视为主，在有裂缝出现的断面作为重点观测断面，结合深层水平位移和坡面位移观测成果综合分...
