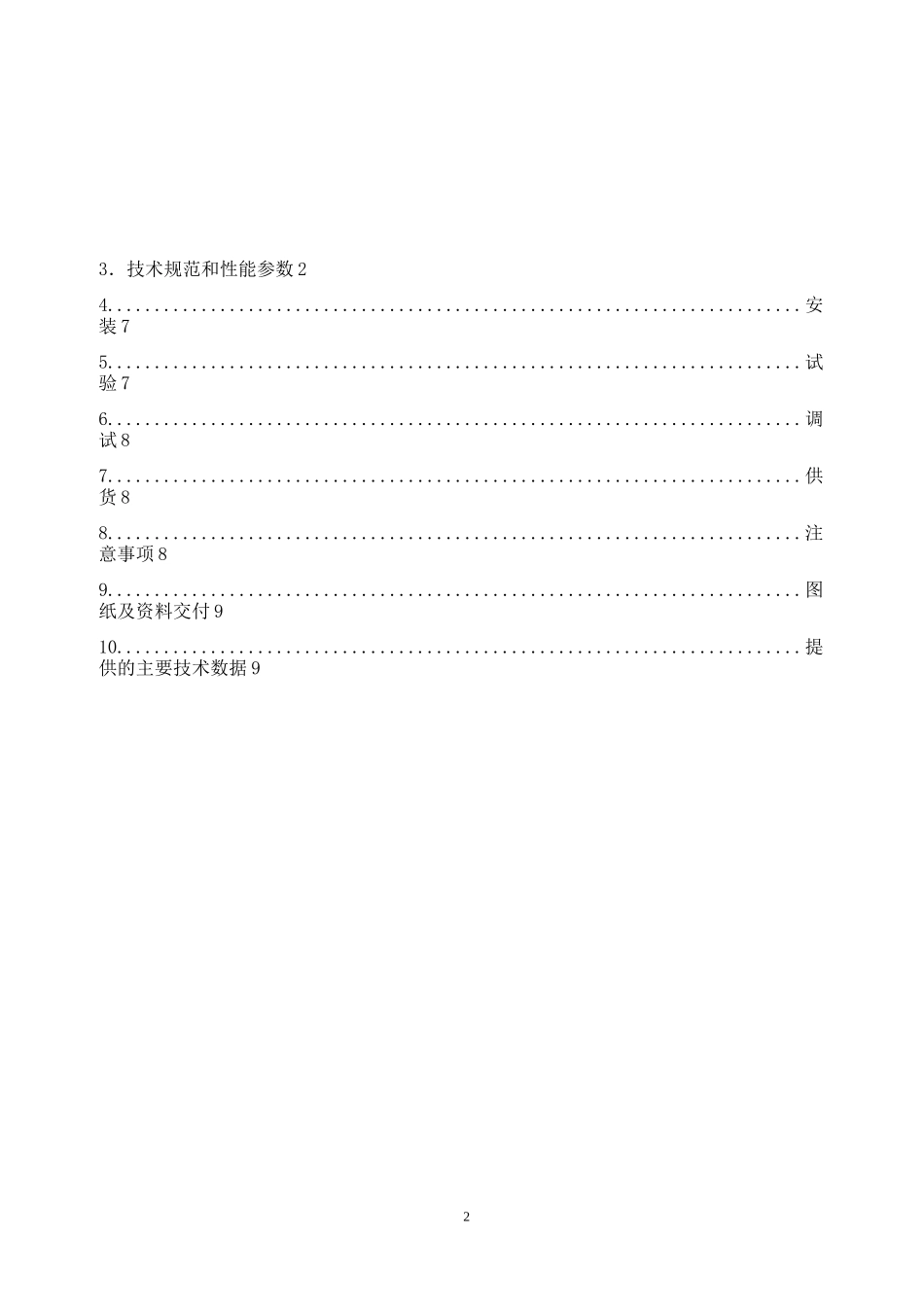

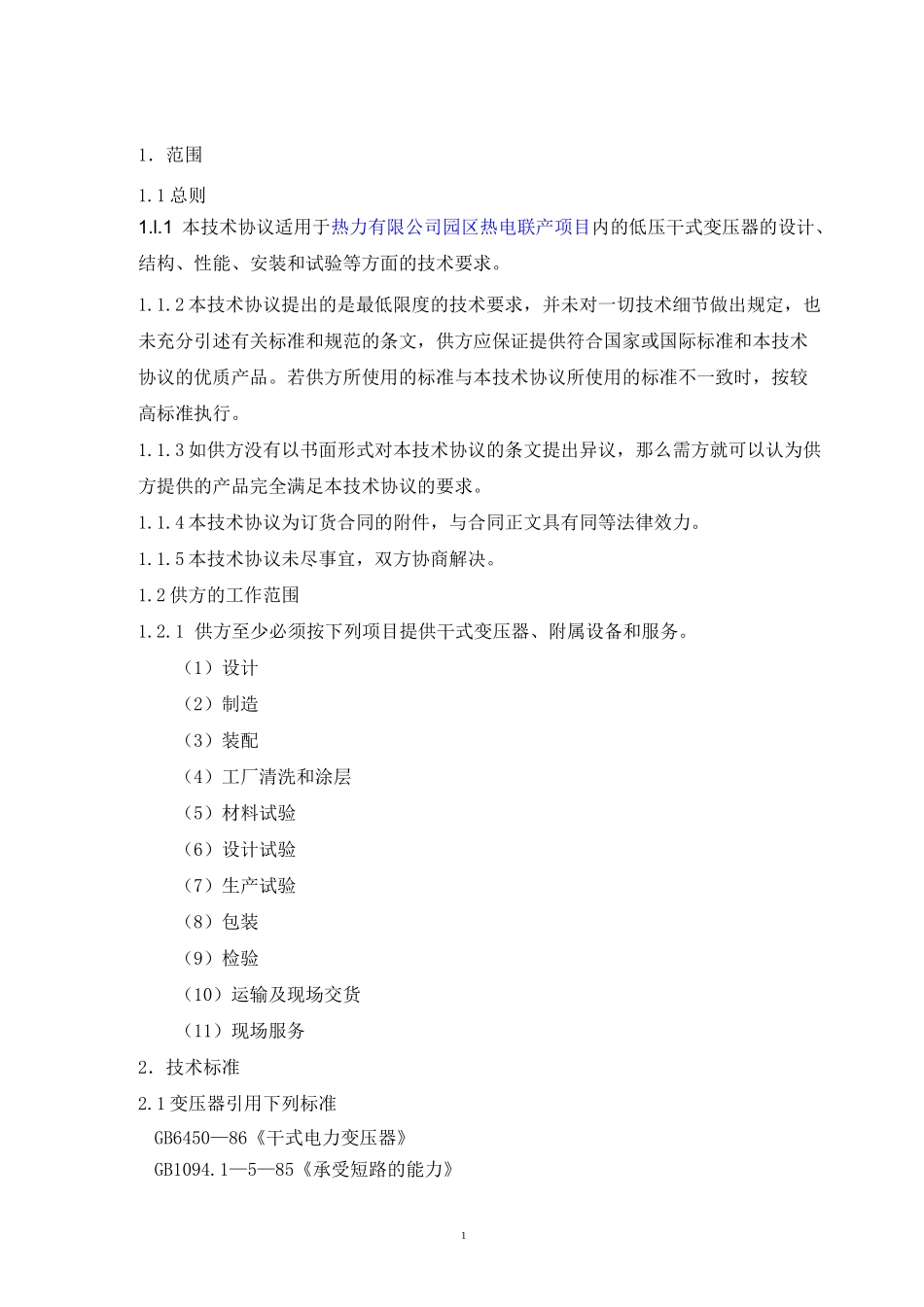

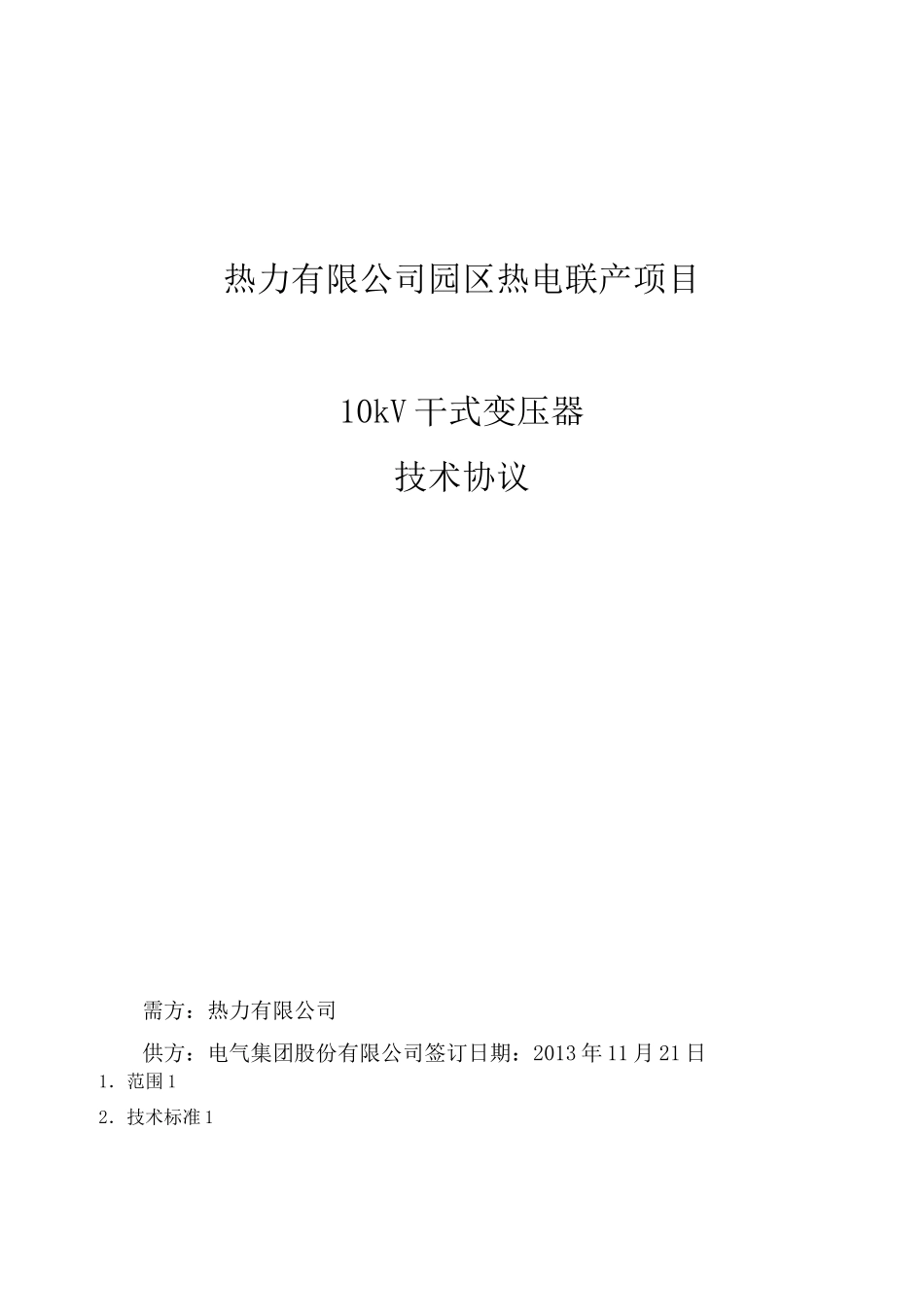

热力有限公司园区热电联产项目10kV干式变压器技术协议需方：热力有限公司供方：电气集团股份有限公司签订日期：2013年11月21日1．范围12．技术标准123．技术规范和性能参数24..........................................................................安装75..........................................................................试验76..........................................................................调试87..........................................................................供货88..........................................................................注意事项89..........................................................................图纸及资料交付910.........................................................................提供的主要技术数据911．范围1.1总则1.l.1本技术协议适用于热力有限公司园区热电联产项目内的低压干式变压器的设计、结构、性能、安装和试验等方面的技术要求。1.1.2本技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本技术协议的优质产品。若供方所使用的标准与本技术协议所使用的标准不一致时，按较高标准执行。1.1.3如供方没有以书面形式对本技术协议的条文提出异议，那么需方就可以认为供方提供的产品完全满足本技术协议的要求。1.1.4本技术协议为订货合同的附件，与合同正文具有同等法律效力。1.1.5本技术协议未尽事宜，双方协商解决。1.2供方的工作范围1.2.1供方至少必须按下列项目提供干式变压器、附属设备和服务。（1）设计（2）制造（3）装配（4）工厂清洗和涂层（5）材料试验（6）设计试验（7）生产试验（8）包装（9）检验（10）运输及现场交货（11）现场服务2．技术标准2.1变压器引用下列标准GB6450—86《干式电力变压器》GB1094.1—5—85《承受短路的能力》2GB311.1-2012《高压输变电设备的绝缘配合》GB1094—1996《电力变压器》GB7328－87《变压器和电抗器的声级测定》GB/T10228－2008《干式电力变压器技术参数和要求》GB/T17211－1998《干式变压器负载导则》JB/T8637－1997《无励磁分接开关》JB/T8450－2005《变压器用绕组温度计》GB/T17468－1998《电力变压器选用导则》ZBK41003-1988《三相树脂绝缘干式电力变压器技术条件》GB4208-2008《外壳防护等级》2.2.如果法规和标准的要求低于供方的标准时，供方可以提出书面意见提请需方许可，同时，供方应提供技术先进和更可靠的设计或材料。2.3.若指定的标准、法规或本技术协议之间发生任何明显差异时，供方必须以书面的形式向需方提出这些差异的解决办法。3．技术规范和性能参数3.1（1）厂址山东省（2）安装地点室内年平均大气温度13.6°C历年最高气温42.9C历年最低气温-18.6C最大年降雨量946.5mm多年平均降水量655mm年平均相对湿度71%夏季相对湿度80%冬季相对湿度66%夏季最大平均风速9m/s冬季最大平均风速16m/s夏季主导风向东南风3冬季主导风向北风土壤冻结最大深度400cm年无霜期230〜240d年平均气压0.101MPa夏季平均气压0.100MPa冬季平均气压0.1019MPa抗震设防烈度七度基本地震加速度值0.10g海拔：W1000m3.2技术规范(1)额定容量：干式变压器SCB10-1600/10kV1600kVA5台(2)额定电压:10.5/0.4kV(3)相数：三相(4)频率：50HZ(5)绝缘等级：F级(6)冷却方式：AN/AF(7)绝缘水平：二次绕组交流耐压：AC3kV二次绕组冲击耐压：AC5KV一次绕组交流耐压：AC35kV一次绕组冲击耐压：AC75kV(8)调压范围：±2X2.5%(9)联结组标号:D,ynll(10)阻抗电压：8%(11)绕组材料：高压线圈采用高强度漆包铜线绕制，低压绕组采用铜箔。(12)局部放电量：W5PC(13)变压器外壳防护等级：IP32(外壳尺寸：宽*高*深2100*2200*1500,轮距为820mm,颜色与低压开关柜颜色一致)(14)风扇形式：采用帘式风机。3.3性能参数43.3.1铁芯用优质高导磁冷轧硅钢片制成，采用纵向“阶梯叠”结构。无毛刺，铁芯应压紧并采用浸漆分层绝缘以减少涡流损失。3.3.2铁芯的磁通密度选择在变压器在强迫风冷运...
