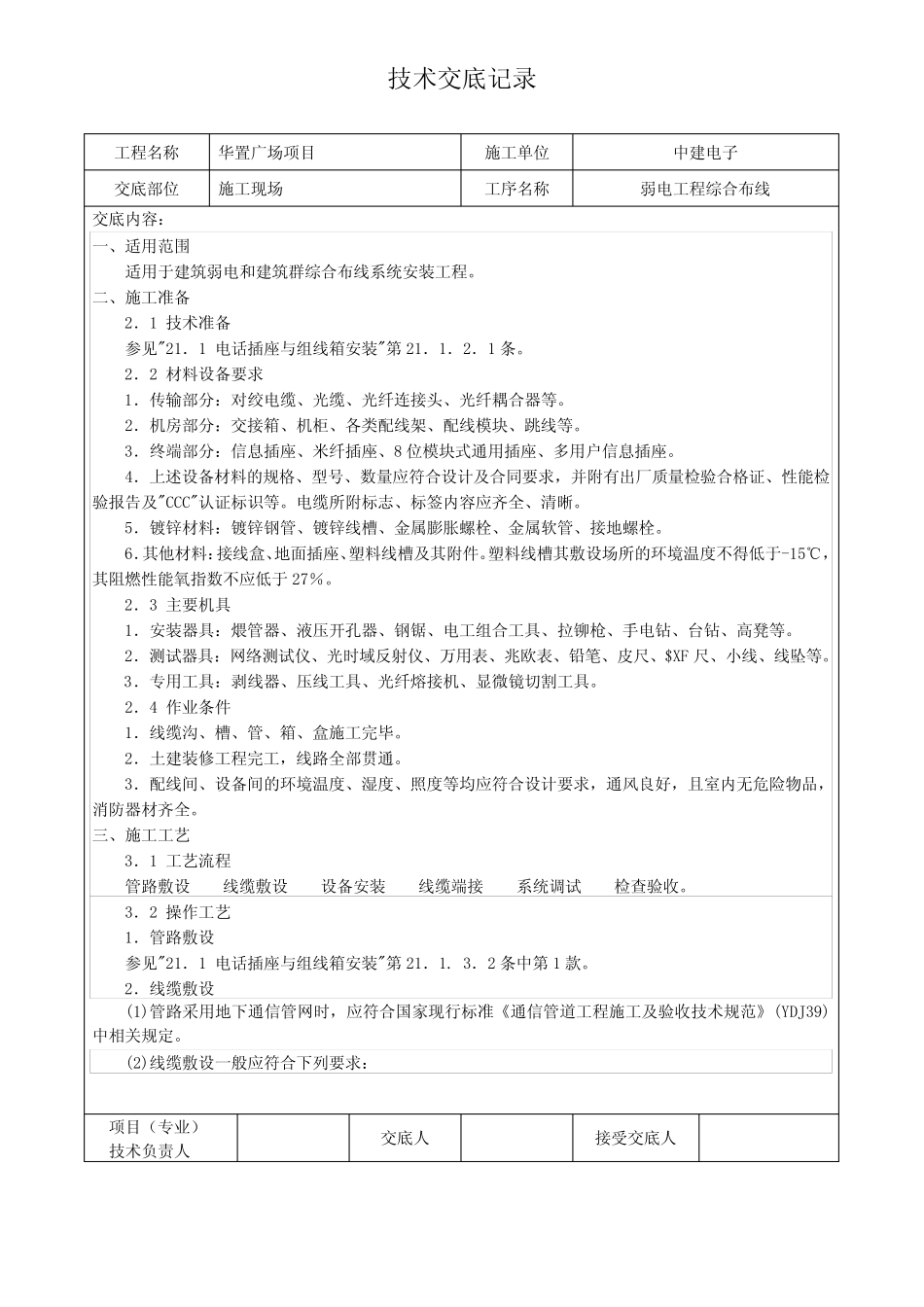

技术交底记录工程名称华置广场项目施工单位中建电子交底部位施工现场工序名称弱电工程综合布线交底内容：一、适用范围适用于建筑弱电和建筑群综合布线系统安装工程。二、施工准备2．1技术准备参见"21．1电话插座与组线箱安装"第21．1．2．1条。2．2材料设备要求1．传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。2．机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。3．终端部分：信息插座、米纤插座、8位模块式通用插座、多用户信息插座。4．上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及"CCC"认证标识等。电缆所附标志、标签内容应齐全、清晰。5．镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。6．其他材料：接线盒、地面插座、塑料线槽及其附件。塑料线槽其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于27％。2．3主要机具1．安装器具：煨管器、液压开孔器、钢锯、电工组合工具、拉铆枪、手电钻、台钻、高凳等。2．测试器具：网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、$XF尺、小线、线坠等。3．专用工具：剥线器、压线工具、光纤熔接机、显微镜切割工具。2．4作业条件1．线缆沟、槽、管、箱、盒施工完毕。2．土建装修工程完工，线路全部贯通。3．配线间、设备间的环境温度、湿度、照度等均应符合设计要求，通风良好，且室内无危险物品，消防器材齐全。三、施工工艺3．1工艺流程管路敷设线缆敷设设备安装线缆端接系统调试检查验收。3．2操作工艺1．管路敷设参见"21．1电话插座与组线箱安装"第21．1.3．2条中第1款。2．线缆敷设(1)管路采用地下通信管网时，应符合国家现行标准《通信管道工程施工及验收技术规范》(YDJ39)中相关规定。(2)线缆敷设一般应符合下列要求：项目（专业）技术负责人交底人接受交底人技术交底记录工程名称华置广场项目施工单位中建电子交底部位施工现场工序名称弱电工程综合布线交底内容：1)线缆的布放应自然平直，线缆间不得缠绕、交叉等。2)线缆不应受到外力的挤压，且与线缆接触的表面应平整、光滑，以免造成线缆的变形与损伤。3)线缆在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰。4)对绞电缆、光缆及建筑物内其他弱电系统的线缆应分隔布放，且中间无接头。5)线缆端接后应有裕量。在交接间、设备间对绞电缆预留长度，一般为0．5m～lm；工作区为10mm～30mm；光缆在设备端预留长度一般为3m～5m，有特殊要求的应按设计要求预留长度。6)线缆的弯曲半径应符合下列规定：①对绞电缆的弯曲半径应大于电缆外径的8倍。②主干对绞电缆的弯曲半径应至少为电缆外径的10倍。③光缆的弯曲半径应大于光缆外径的20倍。7)采用牵引方式敷设大对数电缆和光缆时，应制作专用线缆牵引端头。8)布放光缆时，光缆盘转动应与光缆布放同步，光缆牵引的速度一般为10m／min。9)布放线缆的牵引力，应小于线缆允许张力的80％，对光缆瞬间最大牵引力不应超过光缆允许的张力，主要牵引力应加在光缆的加强芯上。10)对绞电缆与电力电缆最小净距应符合表21-10的规定，与其他管线最小净距应符合表21-11的规定。(3)地面线槽和暗管敷设线缆应符合下列规定：1)敷设管道的两端应有标志，并做好带线。2)敷设暗管宜采用钢管或阻燃硬质(PVC)塑料管，暗管敷设对绞电缆时，管道的截面利用率应为25％～30％。3)地面线槽应采用金属线槽，线槽的截面利用率不应超过40％。4)采用钢管敷设的管路，应避免出现超过2个90°的弯曲(否则应增加过线盒)，且弯曲半径大于管径的6倍。(4)安装电缆桥架和线槽敷设线缆应符合下列规定：1)桥架顶部距顶棚或其他障碍物不宜小于300mm，桥架内横断面利用率不应超过50％。2)电缆桥架、线槽内线缆垂直敷设时，在线缆的上端和每间隔1．5m处，应将线缆固定在桥架内支撑架上；水平敷设时，线缆应顺直，尽量不交叉，进出线槽部位、转弯处的两侧300mm处设置固定点。3)在水平、垂直桥架和垂直线槽中敷设线缆时，应对线缆进行绑扎。4对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其他电缆应根据线缆的类型、缆径、线缆芯数分束绑扎。绑...
