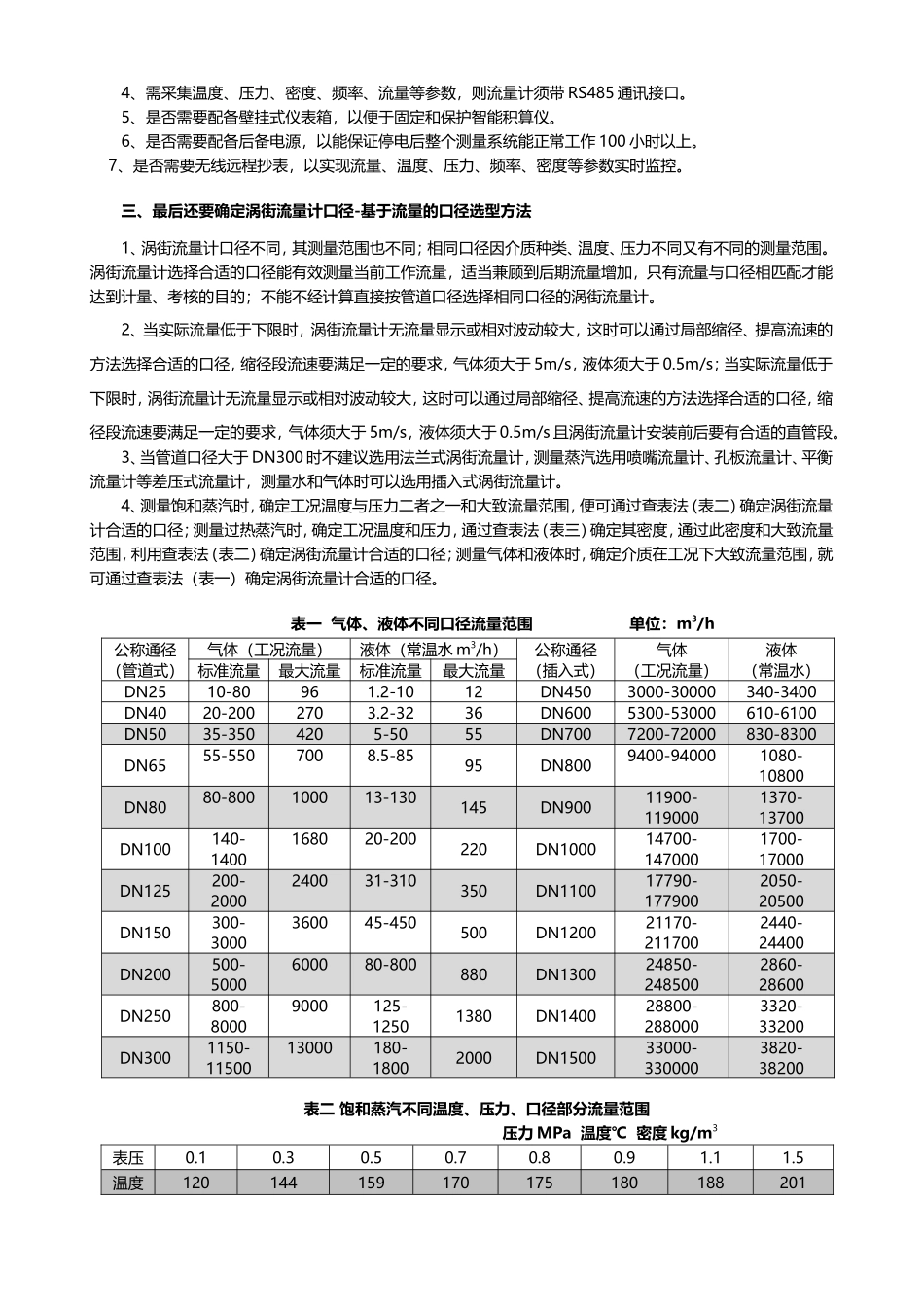

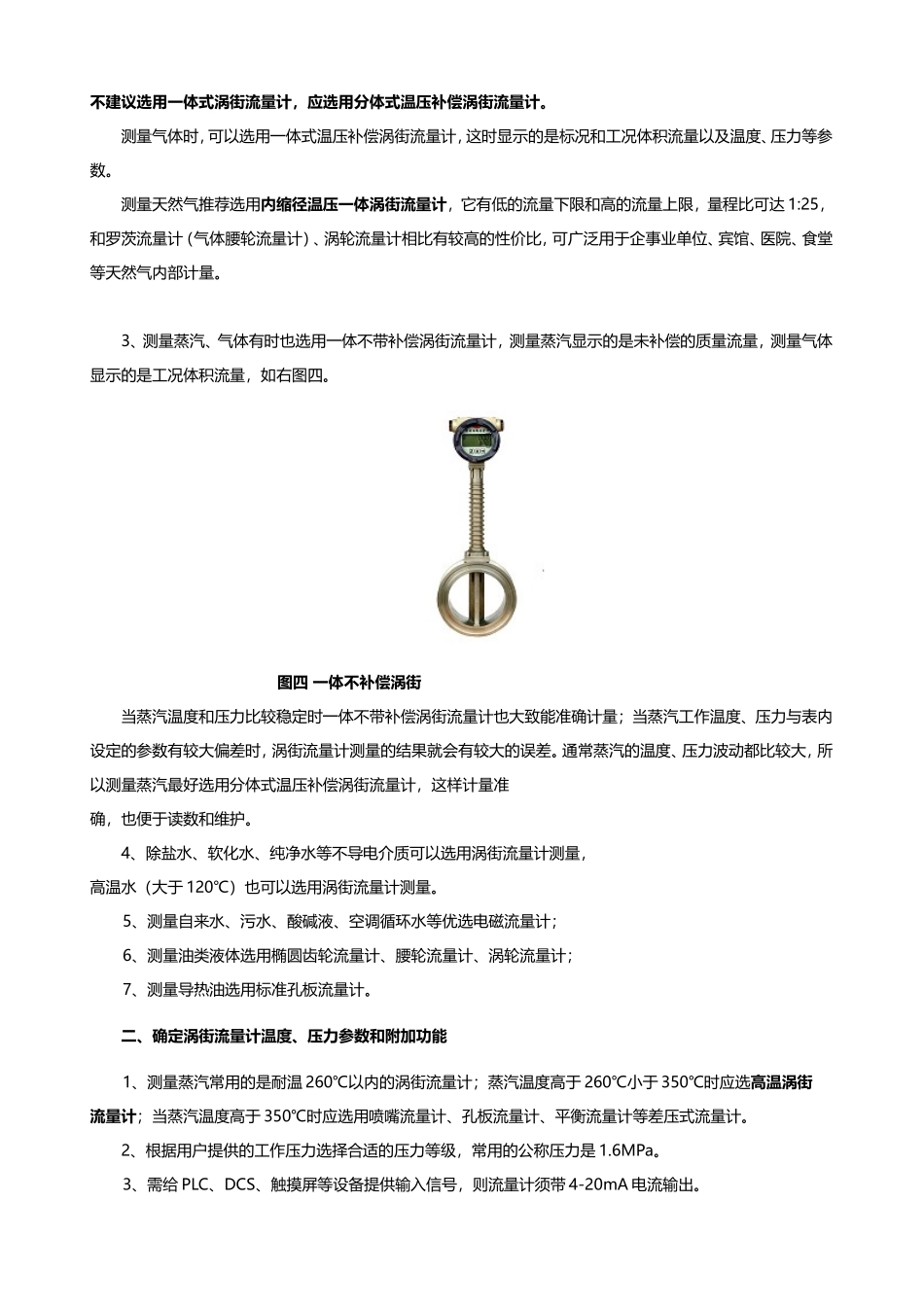

国产高温、智能涡街流量计误差、选型一、确定涡街流量计配置和结构形式-基于介质的分类方法1、测量蒸汽优先选用分体带温度、压力补偿涡街流量计，具体的配置是：LUGB系列涡街流量传感器、WS-2100A智能流量积算仪、压力变送器、Pt-100铂热电阻及壁挂式仪表箱，也简称五件套涡街流量计；能显示瞬时流量、累积流量、温度、压力、密度、频率等参数，还带停电记录、报表、曲线等功能，因它功能较多，可组态显示，也可以称之为智能涡街流量计。图二分体式带温压补偿涡街流量计分体温压补偿涡街流量计计量准确，便于观察读数，便于维护，测量蒸汽强烈推荐使用，如图二。分体温压补偿涡街流量计也用于气体计量，能显示气体标况流量和工况流量等参数。图三温压一体涡街流量计2、测量蒸汽，温度小于200℃、口径不大于DN100也可以选用一体式温压补偿涡街流量计，如图三，这时显示的是补偿后的质量流量。虽然一体式温压补偿涡街流量计计量也较为准确，但读数方便性、便于维护性、稳定性、零件替换性和使用寿命长短不如分体式温压补偿涡街流量计。当蒸汽温度大于200℃、口径大于DN100不建议选用一体式涡街流量计，应选用分体式温压补偿涡街流量计。测量气体时，可以选用一体式温压补偿涡街流量计，这时显示的是标况和工况体积流量以及温度、压力等参数。测量天然气推荐选用内缩径温压一体涡街流量计，它有低的流量下限和高的流量上限，量程比可达1:25，和罗茨流量计（气体腰轮流量计）、涡轮流量计相比有较高的性价比，可广泛用于企事业单位、宾馆、医院、食堂等天然气内部计量。3、测量蒸汽、气体有时也选用一体不带补偿涡街流量计，测量蒸汽显示的是未补偿的质量流量，测量气体显示的是工况体积流量，如右图四。图四一体不补偿涡街当蒸汽温度和压力比较稳定时一体不带补偿涡街流量计也大致能准确计量；当蒸汽工作温度、压力与表内设定的参数有较大偏差时，涡街流量计测量的结果就会有较大的误差。通常蒸汽的温度、压力波动都比较大，所以测量蒸汽最好选用分体式温压补偿涡街流量计，这样计量准确，也便于读数和维护。4、除盐水、软化水、纯净水等不导电介质可以选用涡街流量计测量，高温水（大于120℃）也可以选用涡街流量计测量。5、测量自来水、污水、酸碱液、空调循环水等优选电磁流量计；6、测量油类液体选用椭圆齿轮流量计、腰轮流量计、涡轮流量计；7、测量导热油选用标准孔板流量计。二、确定涡街流量计温度、压力参数和附加功能1、测量蒸汽常用的是耐温260℃以内的涡街流量计；蒸汽温度高于260℃小于350℃时应选高温涡街流量计；当蒸汽温度高于350℃时应选用喷嘴流量计、孔板流量计、平衡流量计等差压式流量计。2、根据用户提供的工作压力选择合适的压力等级，常用的公称压力是1.6MPa。3、需给PLC、DCS、触摸屏等设备提供输入信号，则流量计须带4-20mA电流输出。4、需采集温度、压力、密度、频率、流量等参数，则流量计须带RS485通讯接口。5、是否需要配备壁挂式仪表箱，以便于固定和保护智能积算仪。6、是否需要配备后备电源，以能保证停电后整个测量系统能正常工作100小时以上。7、是否需要无线远程抄表，以实现流量、温度、压力、频率、密度等参数实时监控。三、最后还要确定涡街流量计口径-基于流量的口径选型方法1、涡街流量计口径不同，其测量范围也不同；相同口径因介质种类、温度、压力不同又有不同的测量范围。涡街流量计选择合适的口径能有效测量当前工作流量，适当兼顾到后期流量增加，只有流量与口径相匹配才能达到计量、考核的目的；不能不经计算直接按管道口径选择相同口径的涡街流量计。2、当实际流量低于下限时，涡街流量计无流量显示或相对波动较大，这时可以通过局部缩径、提高流速的方法选择合适的口径，缩径段流速要满足一定的要求，气体须大于5m/s，液体须大于0.5m/s；当实际流量低于下限时，涡街流量计无流量显示或相对波动较大，这时可以通过局部缩径、提高流速的方法选择合适的口径，缩径段流速要满足一定的要求，气体须大于5m/s，液体须大于0.5m/s且涡街流量计安装前后要有合适的直管段。3、当管道口径大于DN300时不建议选用法兰式涡街流量计，测量蒸汽选用...
