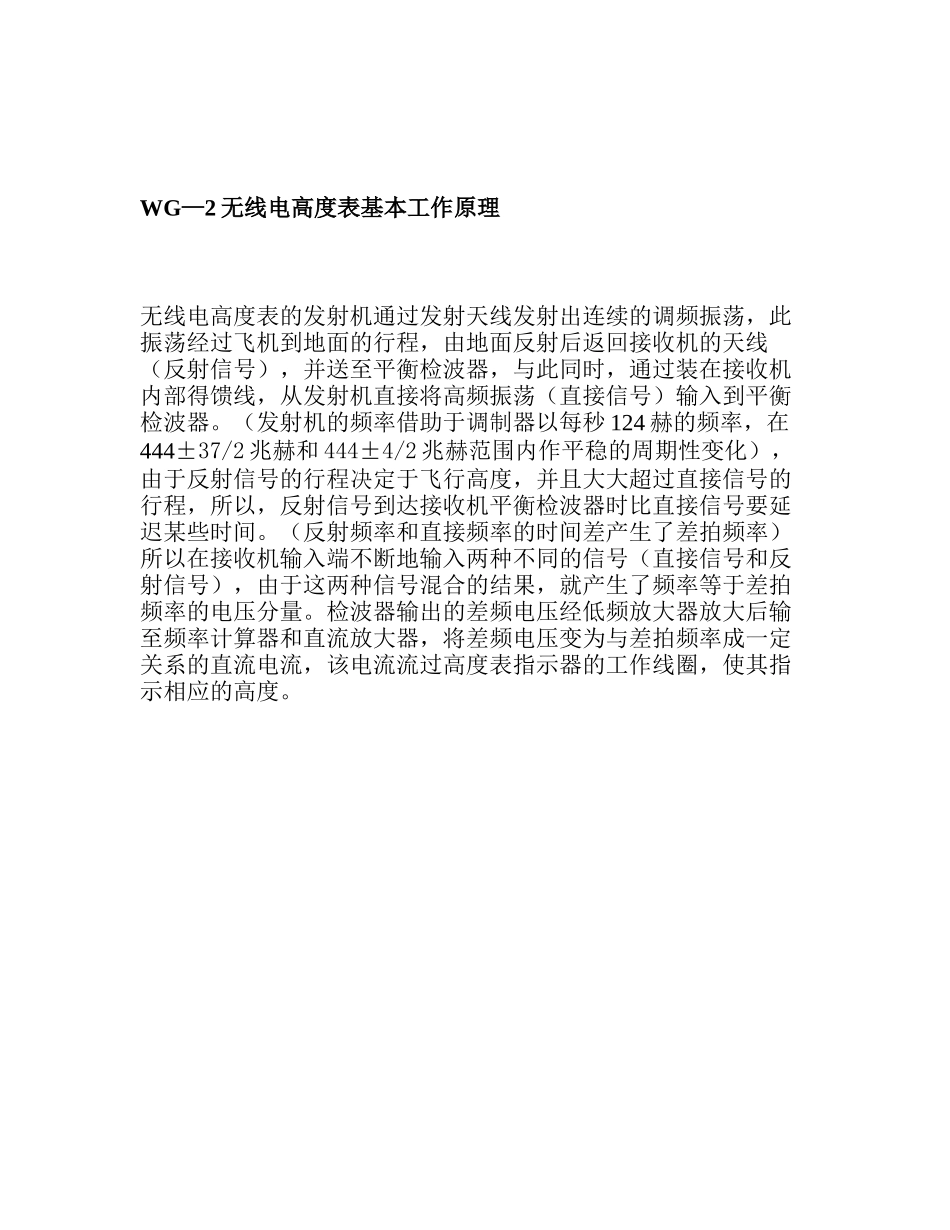

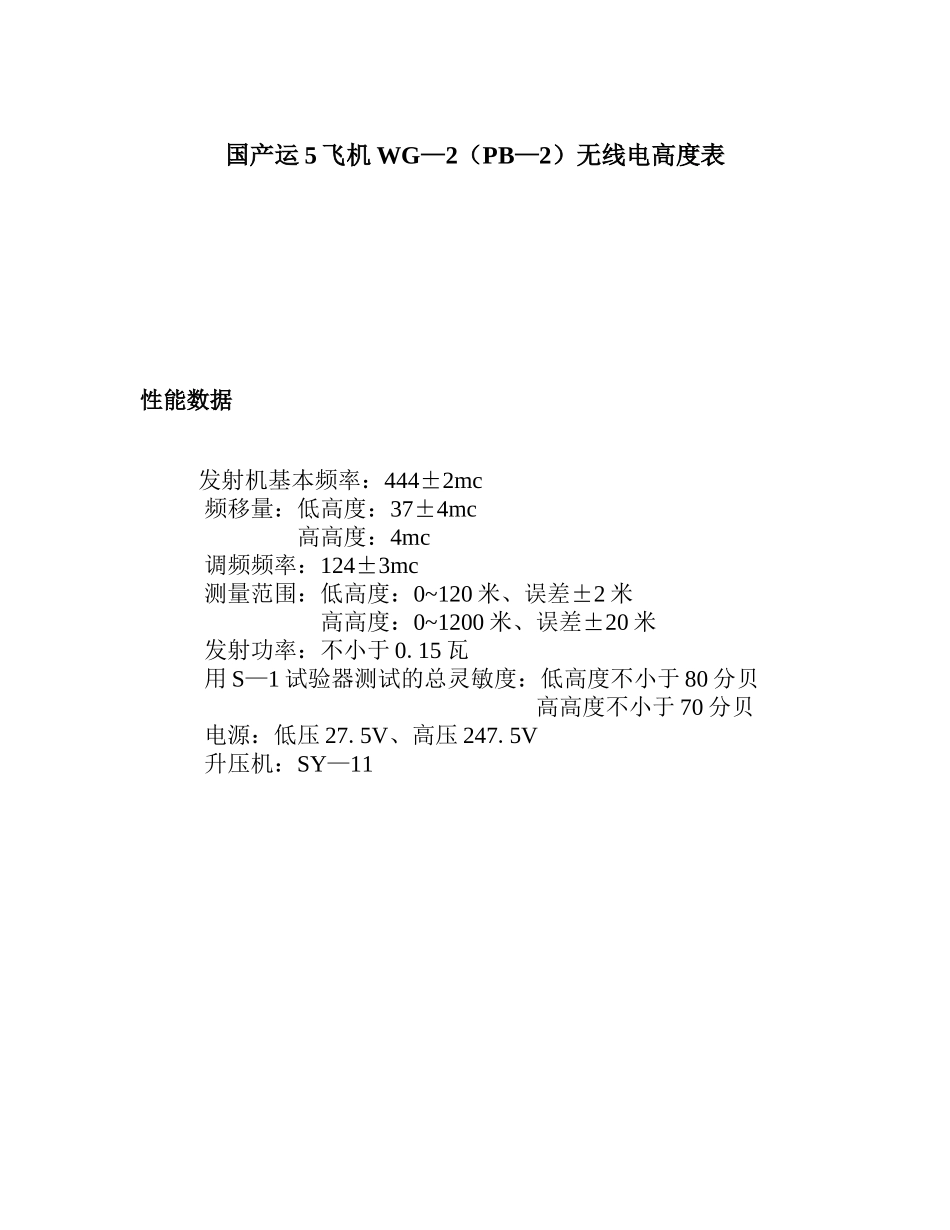

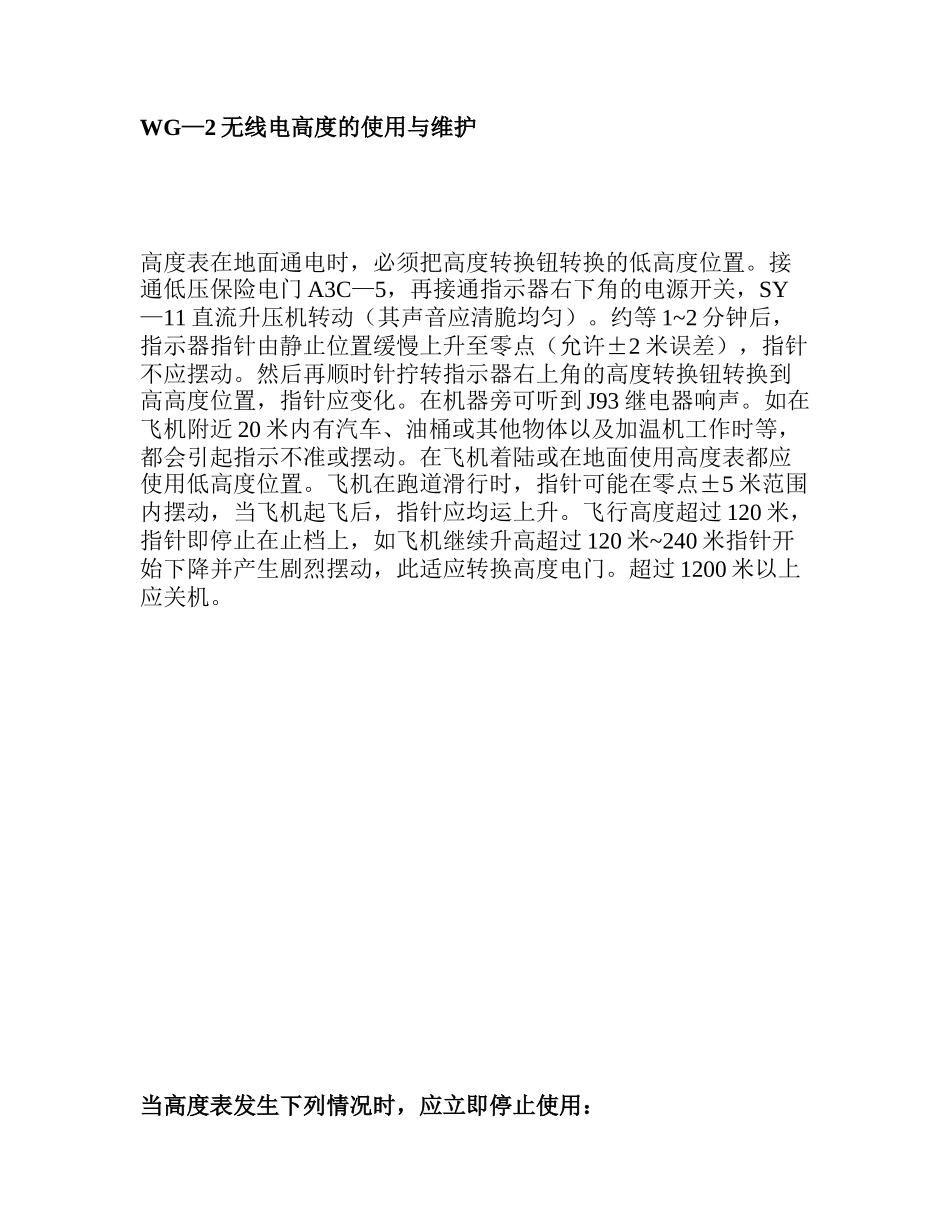

国产运5飞机WG—2(PB—2)无线电高度表性能数据发射机基本频率:444±2mc频移量:低高度:37±4mc高高度:4mc调频频率:124±3mc测量范围:低高度:0~120米、误差±2米高高度:0~1200米、误差±20米发射功率:不小于0.15瓦用S—1试验器测试的总灵敏度:低高度不小于80分贝高高度不小于70分贝电源:低压27.5V、高压247.5V升压机:SY—11WG—2无线电高度表基本工作原理无线电高度表的发射机通过发射天线发射出连续的调频振荡,此振荡经过飞机到地面的行程,由地面反射后返回接收机的天线(反射信号),并送至平衡检波器,与此同时,通过装在接收机内部得馈线,从发射机直接将高频振荡(直接信号)输入到平衡检波器。(发射机的频率借助于调制器以每秒124赫的频率,在444±37/2兆赫和444±4/2兆赫范围内作平稳的周期性变化),由于反射信号的行程决定于飞行高度,并且大大超过直接信号的行程,所以,反射信号到达接收机平衡检波器时比直接信号要延迟某些时间。(反射频率和直接频率的时间差产生了差拍频率)所以在接收机输入端不断地输入两种不同的信号(直接信号和反射信号),由于这两种信号混合的结果,就产生了频率等于差拍频率的电压分量。检波器输出的差频电压经低频放大器放大后输至频率计算器和直流放大器,将差频电压变为与差拍频率成一定关系的直流电流,该电流流过高度表指示器的工作线圈,使其指示相应的高度。WG—2无线电高度的使用与维护高度表在地面通电时,必须把高度转换钮转换的低高度位置。接通低压保险电门A3C—5,再接通指示器右下角的电源开关,SY—11直流升压机转动(其声音应清脆均匀)。约等1~2分钟后,指示器指针由静止位置缓慢上升至零点(允许±2米误差),指针不应摆动。然后再顺时针拧转指示器右上角的高度转换钮转换到高高度位置,指针应变化。在机器旁可听到J93继电器响声。如在飞机附近20米内有汽车、油桶或其他物体以及加温机工作时等,都会引起指示不准或摆动。在飞机着陆或在地面使用高度表都应使用低高度位置。飞机在跑道滑行时,指针可能在零点±5米范围内摆动,当飞机起飞后,指针应均运上升。飞行高度超过120米,指针即停止在止档上,如飞机继续升高超过120米~240米指针开始下降并产生剧烈摆动,此适应转换高度电门。超过1200米以上应关机。当高度表发生下列情况时,应立即停止使用:1、接通电源1~2分钟后指针停在原位不动。2、指针停在刻度盘的某一点上,不能指示高度变化。3、指示高度与实际高度相差很远。4、地面通电在低高度位置时,指针超过零点很多或较大的摆动。高度表在外场的检查1、检查机器的固定、减震和搭地完整与电缆连接固定完好并注意防潮和清洁。2、防止天线的绝缘环裂纹及天线变形,不要受其他物体的碰撞而损坏。3、防止高频馈线插头和插座接触不良,在维护工作中必须将插头垂直对正插座并使齿于齿完全接合好,然后再固定外套螺帽。高度表的故障原因及排除方法1、接通电门后,直流升压机不工作接通工作电门,直流升压机不转动,故障可能发生在低压供电线路、J92继电器和直流升压机本身。可以通过听J92继电器是否工作来缩小故障范围。J92继电器工作,说明低压已经输入。故障可能是继电器接触点接触不良或机器本身及升压机。在外场可以观察灯丝是否亮来缩小故障。也可拔下收发机面板上孔电缆短路1—4看升压机是否转动,若转动说明J92继电器接触不良,若不转动说明故障在生压机内。2、J92继电器不工作故障在J92继电器的工作电路,可以先测量尾舱内48K上有无27.5V低压输入,如无电压,故障在飞机低压供给线路,有电压,故障在继电器本身或有关电路,可拔下收发机面板上的8孔电缆测量3~4号插孔,当接通指示器上电源电门应通路。若不通故障在指示器电缆或电源电门内,若通说明故障在J92继电器本身。
