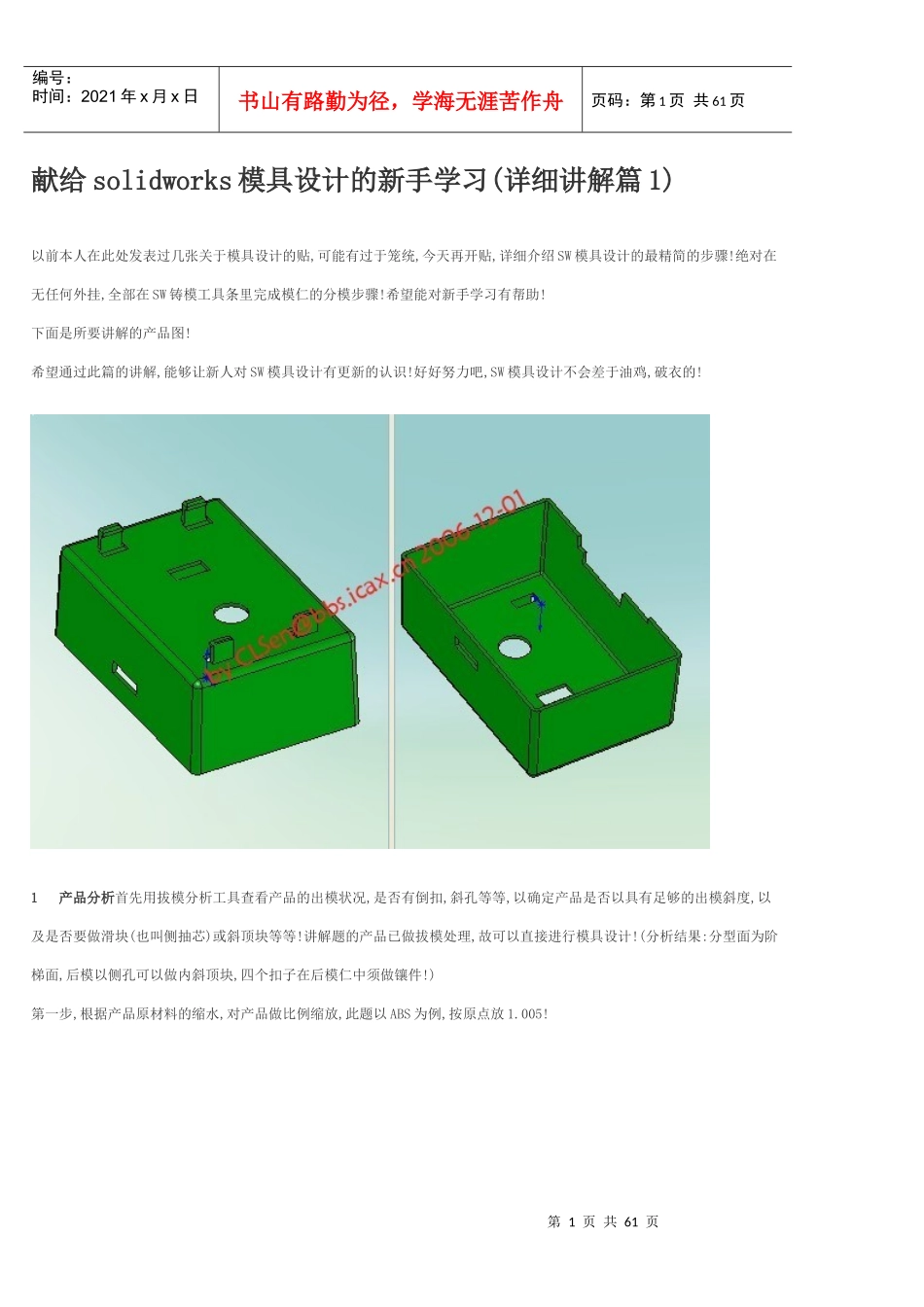

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页献给solidworks模具设计的新手学习(详细讲解篇1)以前本人在此处发表过几张关于模具设计的贴,可能有过于笼统,今天再开贴,详细介绍SW模具设计的最精简的步骤
绝对在无任何外挂,全部在SW铸模工具条里完成模仁的分模步骤
希望能对新手学习有帮助
下面是所要讲解的产品图
希望通过此篇的讲解,能够让新人对SW模具设计有更新的认识
好好努力吧,SW模具设计不会差于油鸡,破衣的
1产品分析首先用拔模分析工具查看产品的出模状况,是否有倒扣,斜孔等等,以确定产品是否以具有足够的出模斜度,以及是否要做滑块(也叫侧抽芯)或斜顶块等等
讲解题的产品已做拔模处理,故可以直接进行模具设计
(分析结果:分型面为阶梯面,后模以侧孔可以做内斜顶块,四个扣子在后模仁中须做镶件

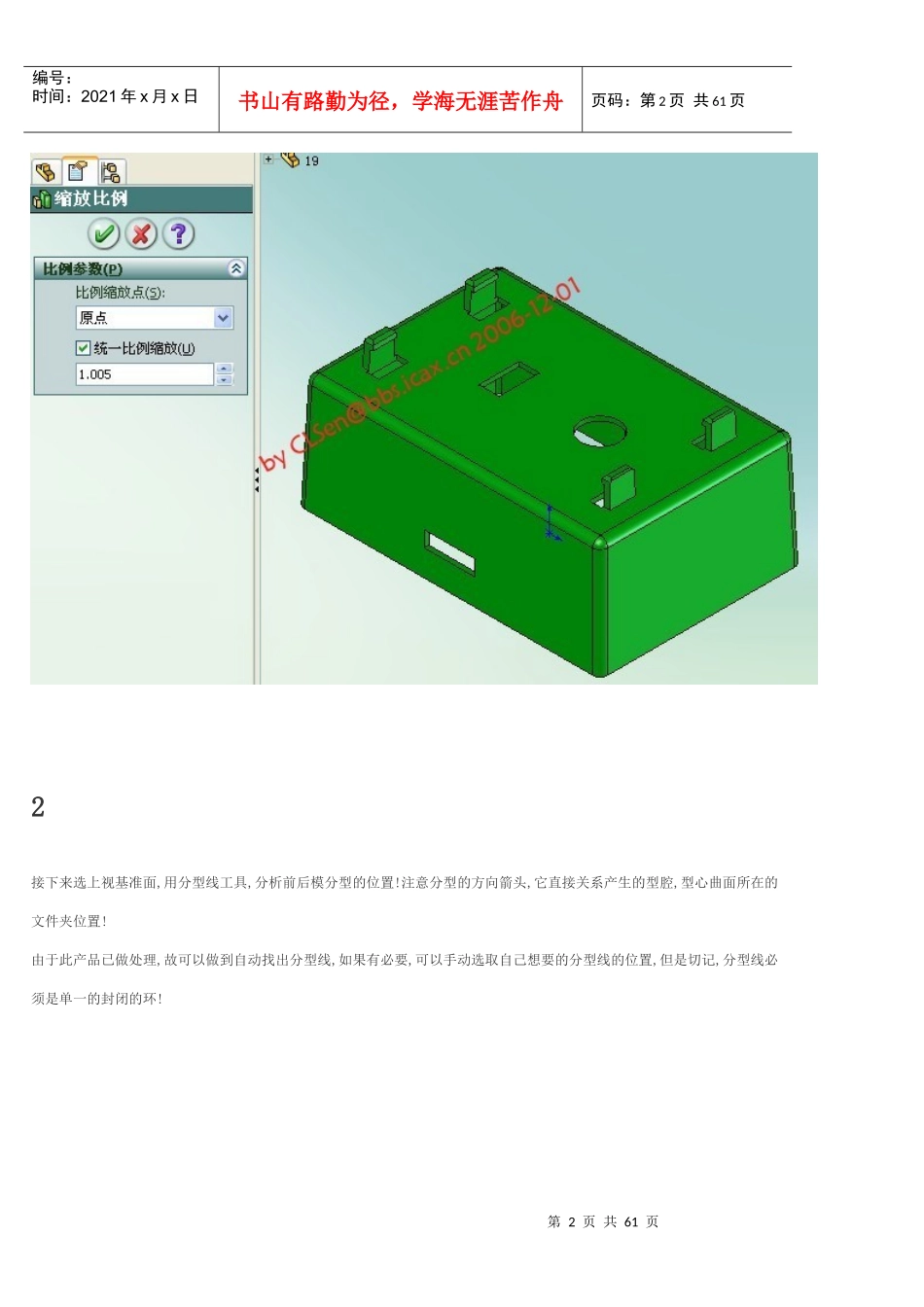

)第一步,根据产品原材料的缩水,对产品做比例缩放,此题以ABS为例,按原点放1

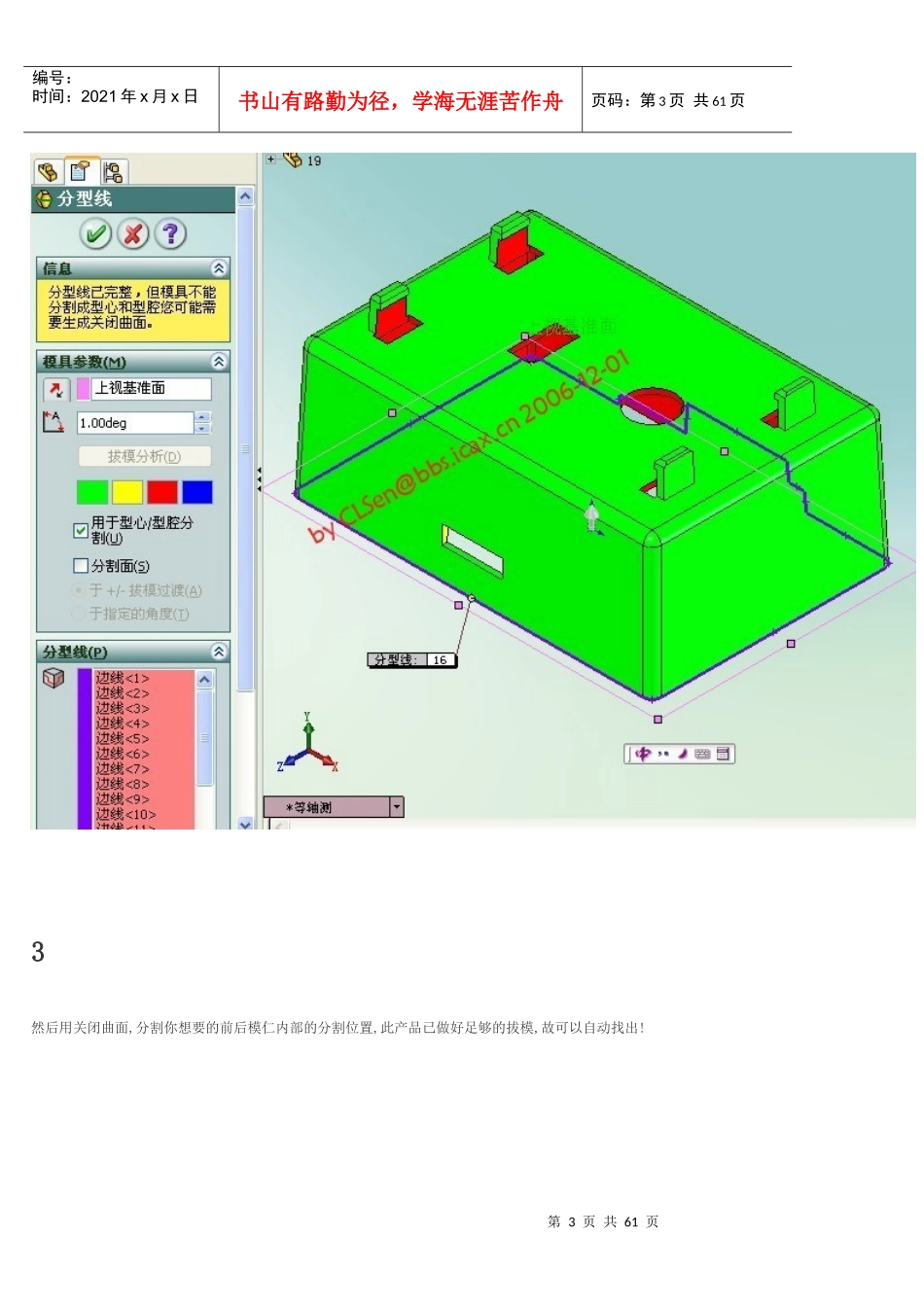

第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页2接下来选上视基准面,用分型线工具,分析前后模分型的位置
注意分型的方向箭头,它直接关系产生的型腔,型心曲面所在的文件夹位置
由于此产品已做处理,故可以做到自动找出分型线,如果有必要,可以手动选取自己想要的分型线的位置,但是切记,分型线必须是单一的封闭的环
第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页3然后用关闭曲面,分割你想要的前后模仁内部的分割位置,此产品已做好足够的拔模,故可以自动找出
第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页4在填充类型的位置选取填充方式为相切,此时你发现圆孔的填充非你所要的关闭方式,你可以
