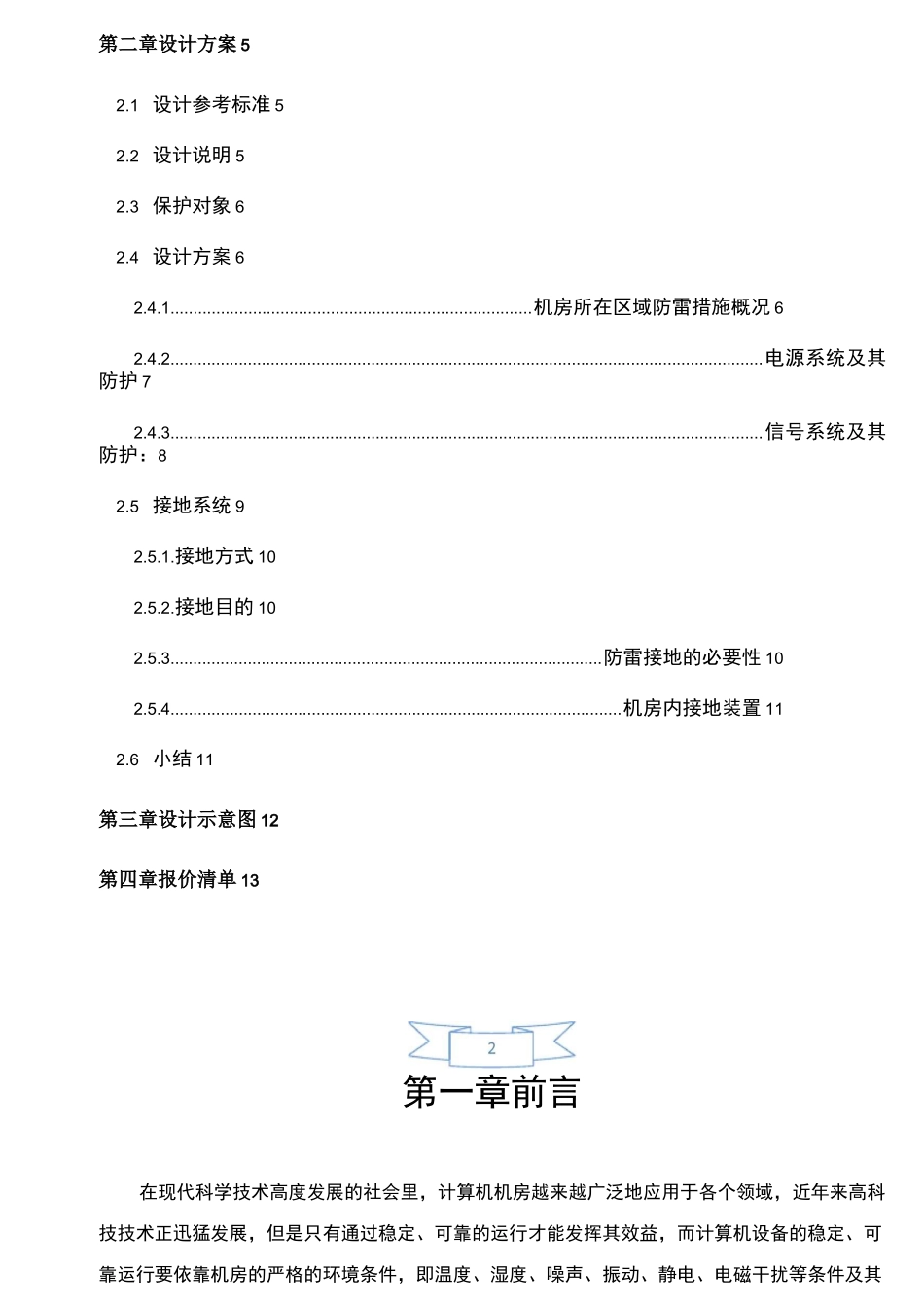

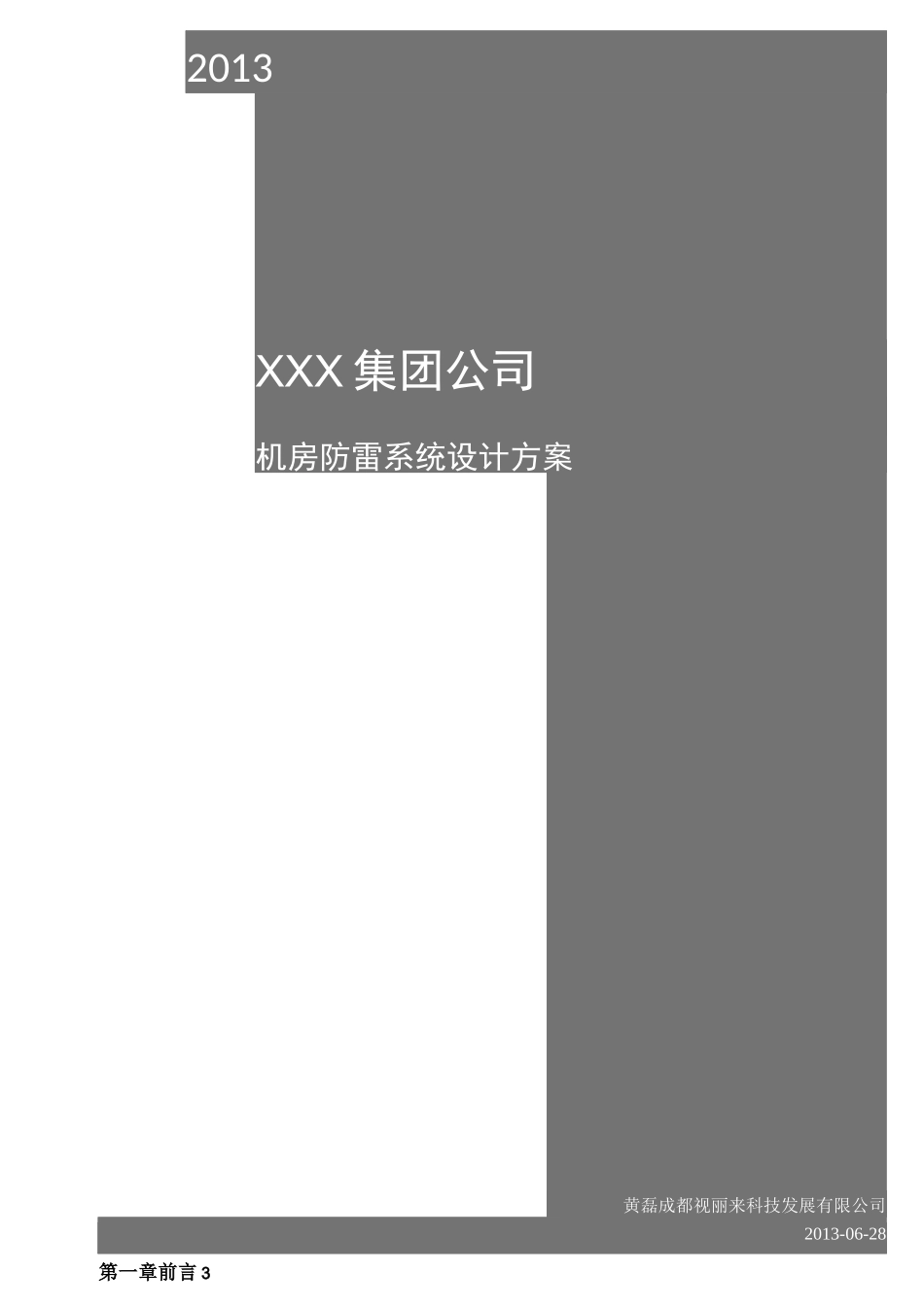

2013XXX集团公司机房防雷系统设计方案黄磊成都视丽来科技发展有限公司2013-06-28第一章前言3第二章设计方案52.1设计参考标准52.2设计说明52.3保护对象62.4设计方案62.4.1...............................................................................机房所在区域防雷措施概况62.4.2..................................................................................................................................电源系统及其防护72.4.3..................................................................................................................................信号系统及其防护：82.5接地系统92.5.1.接地方式102.5.2.接地目的102.5.3...............................................................................................防雷接地的必要性102.5.4...................................................................................................机房内接地装置112.6小结11第三章设计示意图12第四章报价清单13第一章前言在现代科学技术高度发展的社会里，计算机机房越来越广泛地应用于各个领域，近年来高科技技术正迅猛发展，但是只有通过稳定、可靠的运行才能发挥其效益，而计算机设备的稳定、可靠运行要依靠机房的严格的环境条件，即温度、湿度、噪声、振动、静电、电磁干扰等条件及其控制精度，因此机房工程的设计与施工日益被重视起来。计算机机房工程是一种涉及到空调技术、配电技术、自动检测与控制技术、抗干扰技术、综合布线技术、净化、消防、建筑、装潢等多种专业的综合性产业。根据国家相关规定，弱电接地技术要求：工业企业通信设计规范GBJ79-85、通信局（站）接地设计暂行技术规定（综合楼部分）YDJ26——89。接地电阻：弱电单独接地小于等于4欧姆，综合接地小于等于1欧姆。但这还不能保证弱电机房安全，根据国家规定还应设置防雷系统。随着人类社会实践的不断深入，人们发现雷电的破坏性不仅仅表现在容易被感受到的直接雷击，还有感应雷击、雷电波的入侵；而雷电对某一对象的破坏渠道也包括空间通道、电源通道、信号和天馈通道、地电位反击通道等；人类社会发展至今，任何单一的防雷器件，已无法成功保证某一特定空间所有保护对象，要科学、经济、可靠地保护电子设备，只有采用现代防雷技术。随着地球气候的变化，城市热岛效应增加，热源辐射增多，建筑物不断增高和增多，电子、电气设备大量涌现和集中使用，雷击灾害特别是感应雷击灾害带来的危害也在不断的增加。大量微电子设备广泛使用，其设备不但价格昂贵，精度要求高，而且设备一旦出现故障，无法正常工作，将带来很大直接或间接的经济损失。因此要完善防雷措施，尽可能减少雷电灾害带来的损失。机房防雷主要目的是防止由于雷击时造成的如下损害：•大楼的钢筋结构在拦击大电流（一般为超过40KA）先导并经过引下线入地的过程中，在周围空间产生很强的电磁场，此时大厦内部的电源线、数据线因受感应电流的冲击而损坏。•雷电的“绕击”现象引起的对内部设备的感应雷击。这种绕击电流往往为10KA左右，避雷针接闪器无法吸引它，它的先导可能闪击该大厦旁侧的某个部位，机房内的电子设备就会被感应雷电流击坏。•户夕卜线路遭到直接雷击后，线路中的大电流窜入大厦内部，从而引起对内部设备的损坏，或当雷雨云之间、雷雨云对大地之间放电时，雷闪电流的高频电磁场对暴露在空间的电源线、信号线、数据线感应过电压，传至设备，使之损坏。•雷电流引起的哋电位反击”：在大厦附近,如遭直接雷击,入地雷电流使地电位骤然升高，以电阻方式耦合至中性线或地线破坏设备。•操作过电压引起的危害，这大多发生在储蓄设备的开关、输电线路的短路、周围大容量电器运行时，产生的工业干扰或操作过电压，在电源线上会产生5000-6000V、3KA的浪涌过电压及浪涌电流，它们窜入大厦内同样会产生很大的破坏性后果。•因此，在机房电子设备防雷系统工程中，除了有良好的钢筋结构、引下线和地网系统夕，同时必须在电源系统、数据信号系统进行可靠、有效的防护工作，并具有可靠的接地装...
