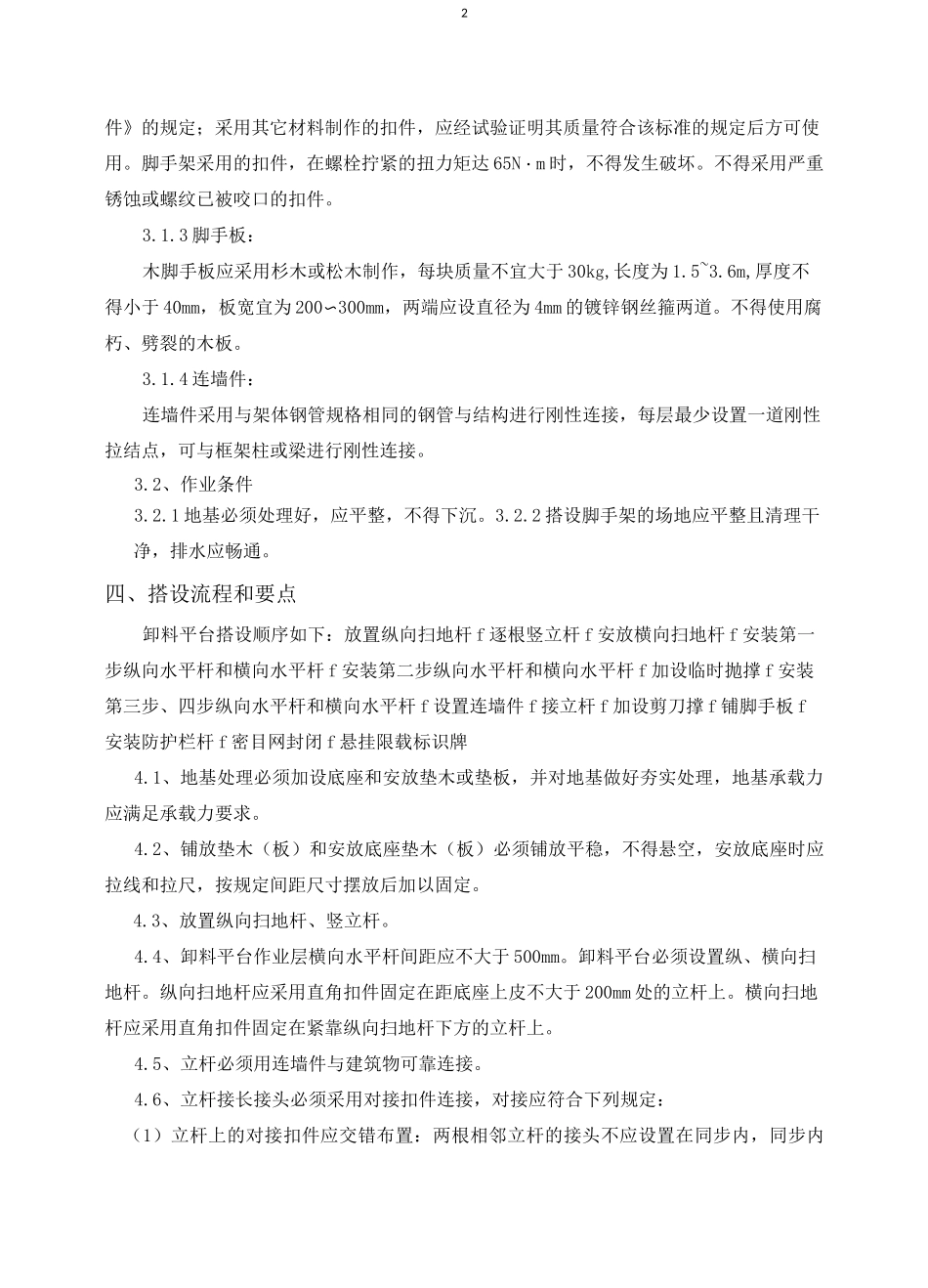

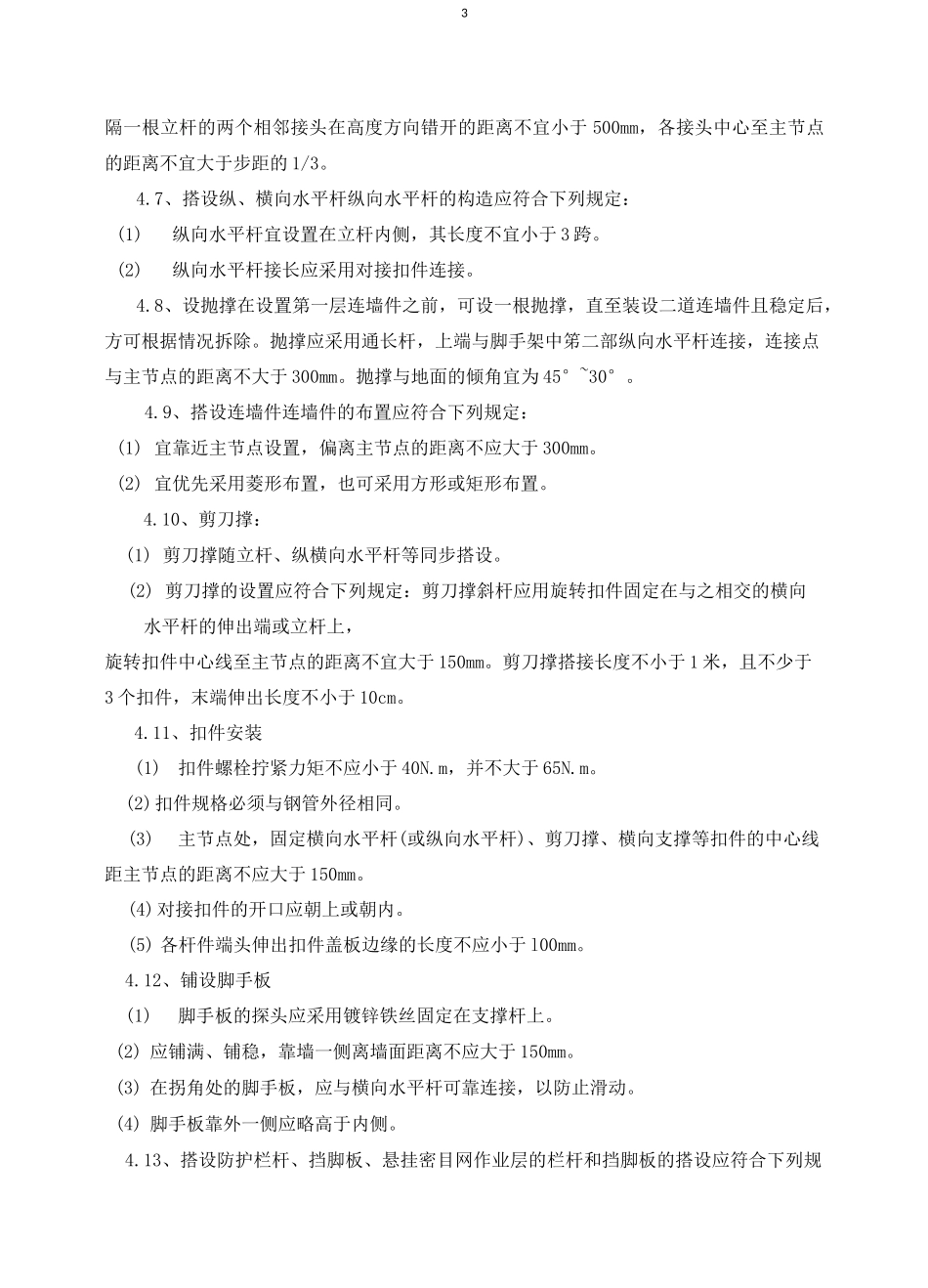

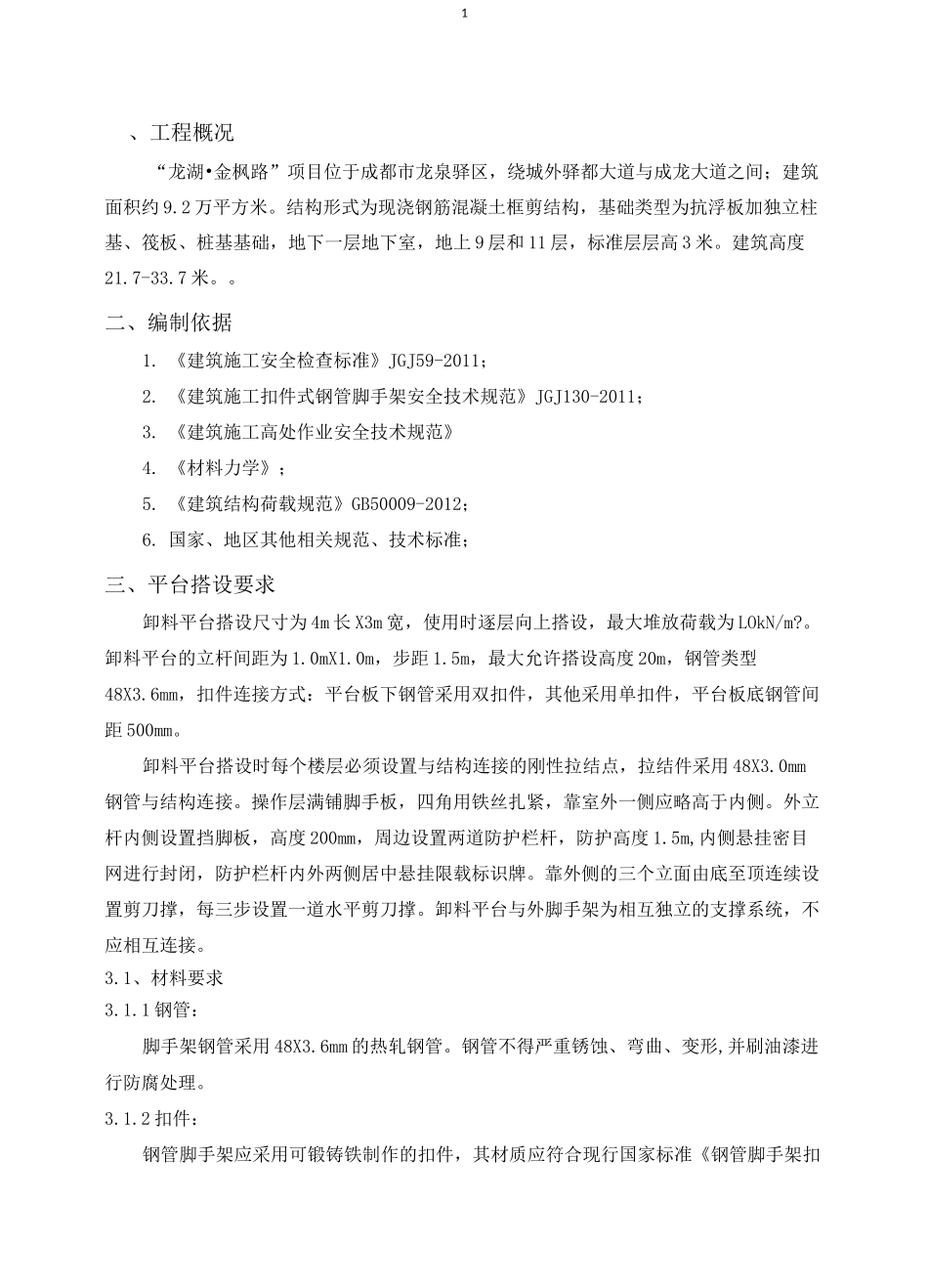

1、工程概况“龙湖•金枫路”项目位于成都市龙泉驿区，绕城外驿都大道与成龙大道之间；建筑面积约9.2万平方米。结构形式为现浇钢筋混凝土框剪结构，基础类型为抗浮板加独立柱基、筏板、桩基基础，地下一层地下室，地上9层和11层，标准层层高3米。建筑高度21.7-33.7米。。二、编制依据1.《建筑施工安全检查标准》JGJ59-2011；2.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；3.《建筑施工高处作业安全技术规范》4.《材料力学》；5.《建筑结构荷载规范》GB50009-2012；6.国家、地区其他相关规范、技术标准；三、平台搭设要求卸料平台搭设尺寸为4m长X3m宽，使用时逐层向上搭设，最大堆放荷载为LOkN/m?。卸料平台的立杆间距为1.0mX1.0m，步距1.5m，最大允许搭设高度20m，钢管类型48X3.6mm，扣件连接方式：平台板下钢管采用双扣件，其他采用单扣件，平台板底钢管间距500mm。卸料平台搭设时每个楼层必须设置与结构连接的刚性拉结点，拉结件采用48X3.0mm钢管与结构连接。操作层满铺脚手板，四角用铁丝扎紧，靠室外一侧应略高于内侧。外立杆内侧设置挡脚板，高度200mm，周边设置两道防护栏杆，防护高度1.5m,内侧悬挂密目网进行封闭，防护栏杆内外两侧居中悬挂限载标识牌。靠外侧的三个立面由底至顶连续设置剪刀撑，每三步设置一道水平剪刀撑。卸料平台与外脚手架为相互独立的支撑系统，不应相互连接。3.1、材料要求3.1.1钢管：脚手架钢管采用48X3.6mm的热轧钢管。钢管不得严重锈蚀、弯曲、变形,并刷油漆进行防腐处理。3.1.2扣件：钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣2件》的规定；采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。脚手架采用的扣件，在螺栓拧紧的扭力矩达65N・m时，不得发生破坏。不得采用严重锈蚀或螺纹已被咬口的扣件。3.1.3脚手板：木脚手板应采用杉木或松木制作，每块质量不宜大于30kg,长度为1.5~3.6m,厚度不得小于40mm，板宽宜为200〜300mm，两端应设直径为4mm的镀锌钢丝箍两道。不得使用腐朽、劈裂的木板。3.1.4连墙件：连墙件采用与架体钢管规格相同的钢管与结构进行刚性连接，每层最少设置一道刚性拉结点，可与框架柱或梁进行刚性连接。3.2、作业条件3.2.1地基必须处理好，应平整，不得下沉。3.2.2搭设脚手架的场地应平整且清理干净，排水应畅通。四、搭设流程和要点卸料平台搭设顺序如下：放置纵向扫地杆f逐根竖立杆f安放横向扫地杆f安装第一步纵向水平杆和横向水平杆f安装第二步纵向水平杆和横向水平杆f加设临时抛撑f安装第三步、四步纵向水平杆和横向水平杆f设置连墙件f接立杆f加设剪刀撑f铺脚手板f安装防护栏杆f密目网封闭f悬挂限载标识牌4.1、地基处理必须加设底座和安放垫木或垫板，并对地基做好夯实处理，地基承载力应满足承载力要求。4.2、铺放垫木（板）和安放底座垫木（板）必须铺放平稳，不得悬空，安放底座时应拉线和拉尺，按规定间距尺寸摆放后加以固定。4.3、放置纵向扫地杆、竖立杆。4.4、卸料平台作业层横向水平杆间距应不大于500mm。卸料平台必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4.5、立杆必须用连墙件与建筑物可靠连接。4.6、立杆接长接头必须采用对接扣件连接，对接应符合下列规定：（1）立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内3隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。4.7、搭设纵、横向水平杆纵向水平杆的构造应符合下列规定：(1)纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。(2)纵向水平杆接长应采用对接扣件连接。4.8、设抛撑在设置第一层连墙件之前，可设一根抛撑，直至装设二道连墙件且稳定后，方可根据情况拆除。抛撑应采用通长杆，上端与脚手架中笫二部纵向水平杆连接，连接点与主节点的距离不大于300mm。抛撑与地面的倾角宜为45°~30°。4.9、搭设连墙件连墙件的布置应符合下列规定：(1)宜靠近主节点设置，偏离主节点的距离不应大...
