集电线路架线施工方案VIP免费

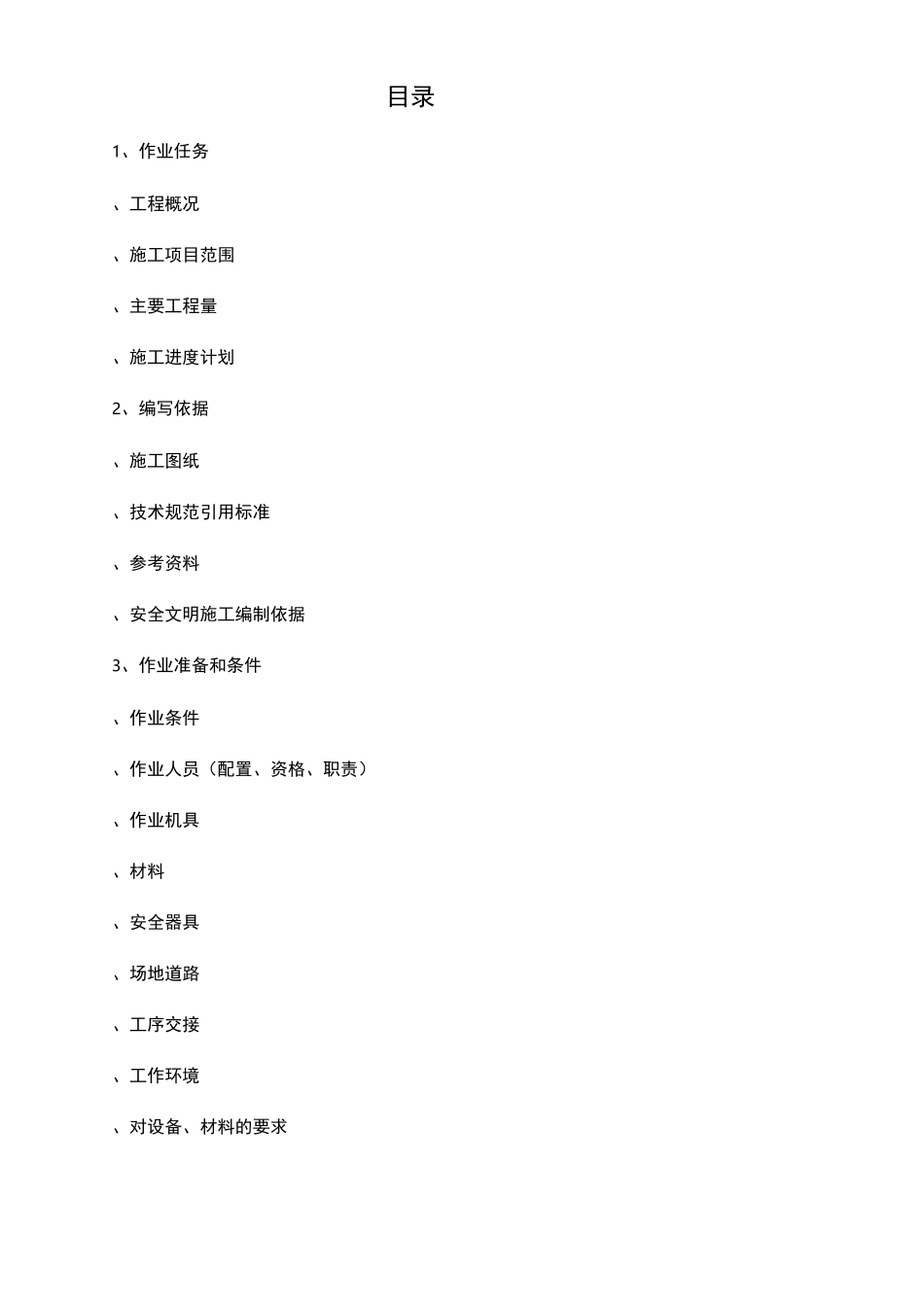

集电线路架线施工方案_第1页
1/29

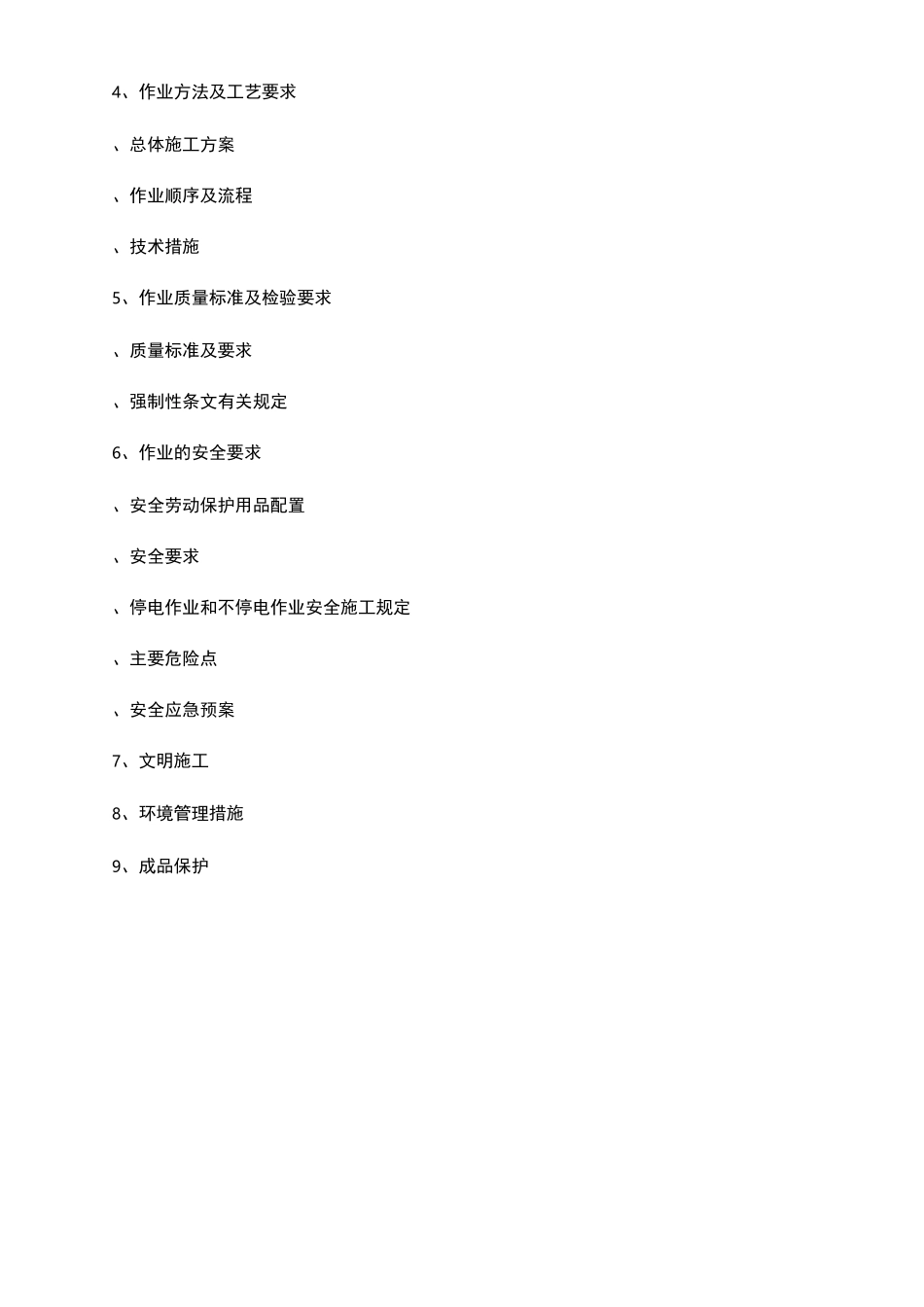

集电线路架线施工方案_第2页
2/29
集电线路架线施工方案_第3页
3/29
目录1、作业任务、工程概况、施工项目范围、主要工程量、施工进度计划2、编写依据、施工图纸、技术规范引用标准、参考资料、安全文明施工编制依据3、作业准备和条件、作业条件、作业人员(配置、资格、职责)、作业机具、材料、安全器具、场地道路、工序交接、工作环境、对设备、材料的要求4、作业方法及工艺要求、总体施工方案、作业顺序及流程、技术措施5、作业质量标准及检验要求、质量标准及要求、强制性条文有关规定6、作业的安全要求、安全劳动保护用品配置、安全要求、停电作业和不停电作业安全施工规定、主要危险点、安全应急预案7、文明施工8、环境管理措施9、成品保护1、作业任务、工程概况I回路工程概况:自中电投llOkV升压站至38#风机新建35kV架空线路,线路路径长度为。采用单回路设计、单回路架设。导线采用JL/G1A-150/25型钢芯铝绞线,地线采用GJ-35钢绞线。T31-T38风机箱变至附近杆塔采用电缆线路,路径总长度约为,电缆采用YJHLV22-35-3*®合金芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆站35kV间隔至G1#塔、G19#~G2(穿越高速、G23#~G2穿越铁路处采用电缆线路,路径长度为,电缆采用YJHLV22-35-3*4铝合金芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆。升压站至各风机敷设DSS-3芯光缆,光缆长度为。II回路工程概况:自中电投llOkV升压站至25#风机新建35kV架空线路,线路路径长度为。MG1#-MG26采用双回路设计、双回路架设,线路路径长度为。26#-MG50、MG22#分支、MG36#分支、MG40#分支、采用单回路设计、单回路架设,线路路径长度为。导线采用几/G1A-150/25型钢芯铝绞线,地线采用}J-35钢绞线。各风机箱变至附近杆塔采用电缆线路,路径总长度约为,电缆采用YJHLV22-26/35-3*9铝合金芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆;升压站35kV间隔至MG1#、MG17#-MG18#、MG28#-MG29#、MG44#-MG45#塔采用电缆线路,路径长度约为2*+1*,电缆采用YJHLV22-26/35-1*400铝合金芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆.升压站至各风机敷设ADSS-32芯光缆,光缆长度为。III回路工程概况:自中电投llOkV升压站至1#风机新建35kV架空线路,线路路径长度为。采用单回路设计、单回路架设°T1#~Y9#塔导线采用JL/G1A~240/30型钢芯铝绞线,地线采用GJ-50钢绞线;Y9#~Y64#及Y9#~Y9-2#塔导线采用JL/G1A~150/25型钢芯铝绞线,地线采用GJ-35钢绞线。各风机箱变至附近杆塔采用电缆线路,路径总长度约为,电缆采用YJHLV22-35-3*95铝合金芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆;Y12#-Y13#、Y34#-Y35#塔采用电缆线路,路径长度约为,电缆采用YJHLV22-35-3*400铝合金芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆;升压站35kV间隔至Y1#塔采用电缆线路,路径长度约为,电缆采用YJHLV22-35-1*630铝合金芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆。升压站至各风机敷设ADSS-32芯光缆,光缆长度约为。JL/G1A-150/25型钢芯铝绞线的技术参数GB1179-2008计算截面mm"2外径mm计算拉断力N单位长度重量(kg/m)弹性系数MPa膨胀系数(1/°C)最大使用应力MPa安全系数%54110.60176000*106几/G1A-240/3型钢芯铝绞线的技术参数GB1179-2008计算截面mm"2外径mm计算拉断力N单位长度重量(kg/m)弹性系数MPa膨胀系数(1/C)最大使用张力N安全系数%75620.92274000*106GJ-35型冈绞线的技术参计算截面mm"2外径mm计算拉断力N单位长度重量(kg/m)弹性系数MPa膨胀系数(1/C)最大使用应力MPa安全系数K45472.318181000*106204GJ-50型钢绞线的技术参数计算截面mm"2外径mm计算拉断力N单位长度重量(kg/m弹性系数MPa膨胀系数(1/C)最大使用应力MPa安全系数%60564.424181423*106ADSSC32芯)光缆的技术参数结构计算截面mm"2外径mm单位长度重量kg/km拉断力N最大使用张力1x321526240025000本工程光缆规格为:32芯光纤光缆。、施工内容范围:导线展放及附件安装、光缆展放及附件安装等、主要工程量:序号施工项目名称规格工程量备注1导线JL/G1A-150/25JL/G1A-150/252导线JL/G1A-150/25JL/G1A-240/303地线GJ-354地线GJ-505光缆ADSS(32芯)、施工三度计划:满足业主施工计划要求,按照项目部三级进度计划进行施工。2015...
