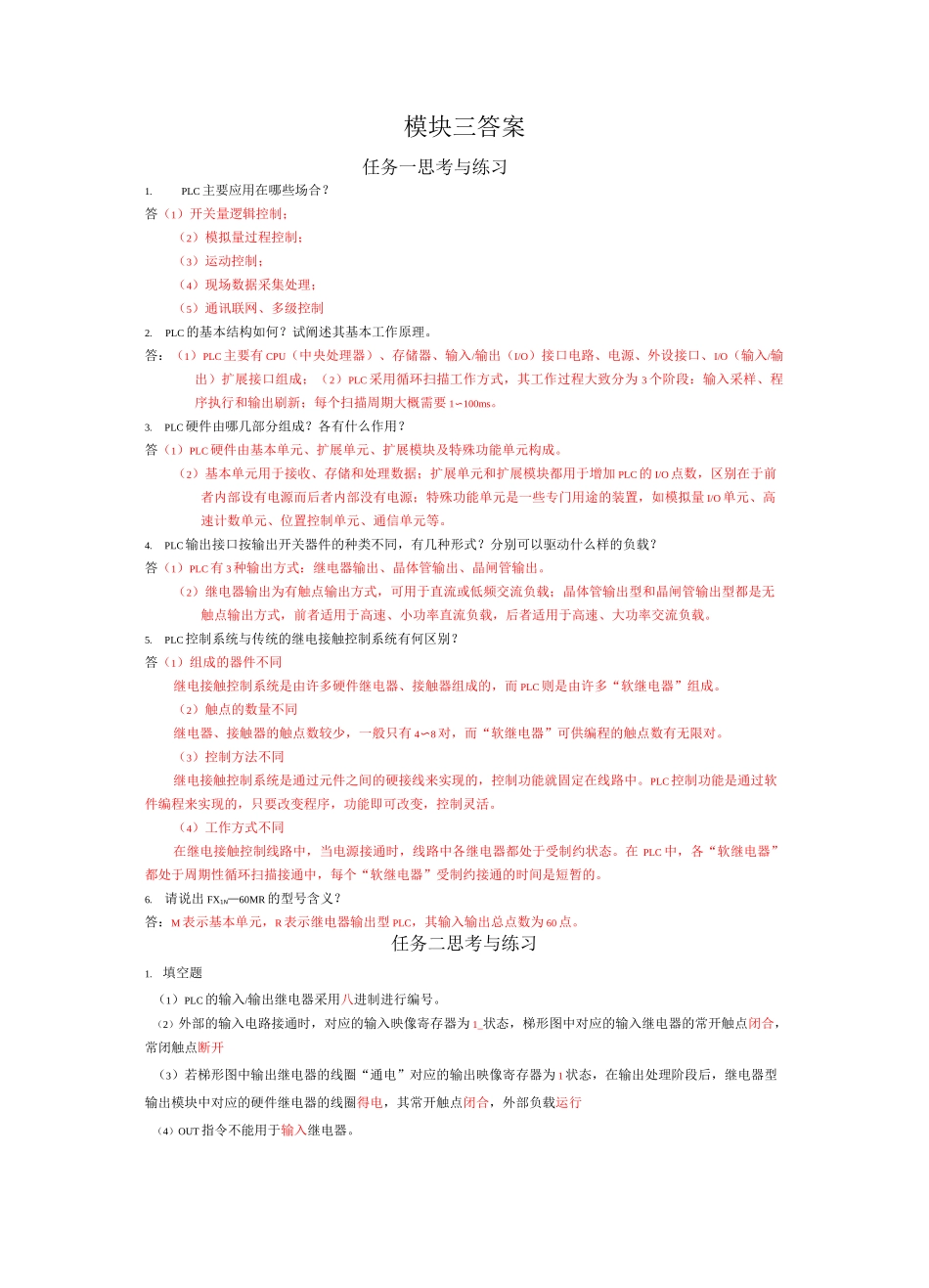

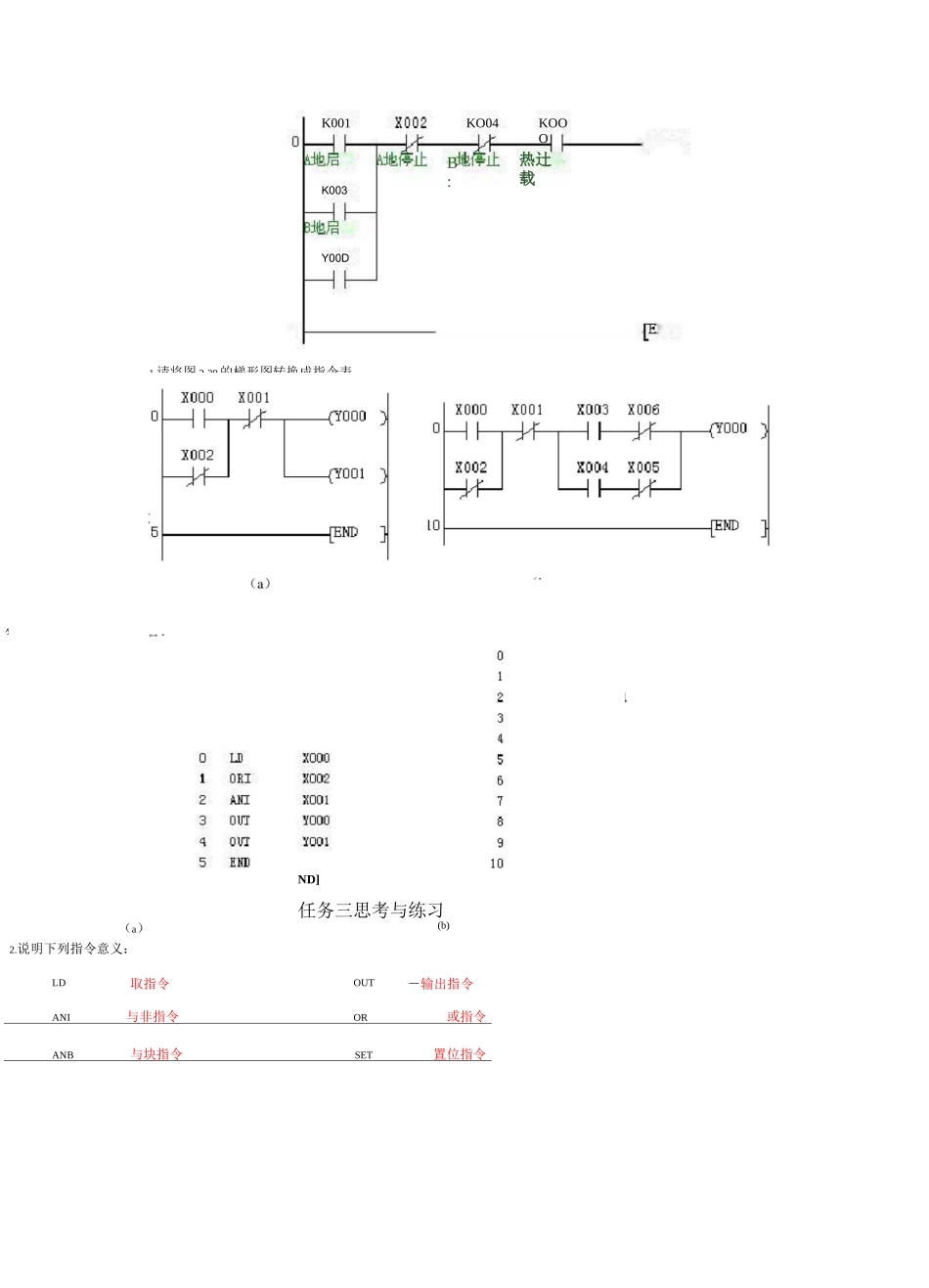

模块三答案任务一思考与练习1.PLC主要应用在哪些场合？答（1）开关量逻辑控制；（2）模拟量过程控制；（3）运动控制；（4）现场数据采集处理；（5）通讯联网、多级控制2.PLC的基本结构如何？试阐述其基本工作原理。答：（1）PLC主要有CPU（中央处理器）、存储器、输入/输出（I/O）接口电路、电源、外设接口、I/O（输入/输出）扩展接口组成；（2）PLC采用循环扫描工作方式，其工作过程大致分为3个阶段：输入采样、程序执行和输出刷新；每个扫描周期大概需要1〜100ms。3.PLC硬件由哪几部分组成？各有什么作用？答（1）PLC硬件由基本单元、扩展单元、扩展模块及特殊功能单元构成。（2）基本单元用于接收、存储和处理数据；扩展单元和扩展模块都用于增加PLC的I/O点数，区别在于前者内部设有电源而后者内部没有电源；特殊功能单元是一些专门用途的装置，如模拟量I/O单元、高速计数单元、位置控制单元、通信单元等。4.PLC输出接口按输出开关器件的种类不同，有几种形式？分别可以驱动什么样的负载？答（1）PLC有3种输出方式：继电器输出、晶体管输出、晶闸管输出。（2）继电器输出为有触点输出方式，可用于直流或低频交流负载；晶体管输出型和晶闸管输出型都是无触点输出方式，前者适用于高速、小功率直流负载，后者适用于高速、大功率交流负载。5.PLC控制系统与传统的继电接触控制系统有何区别？答（1）组成的器件不同继电接触控制系统是由许多硬件继电器、接触器组成的，而PLC则是由许多“软继电器”组成。（2）触点的数量不同继电器、接触器的触点数较少，一般只有4〜8对，而“软继电器”可供编程的触点数有无限对。（3）控制方法不同继电接触控制系统是通过元件之间的硬接线来实现的，控制功能就固定在线路中。PLC控制功能是通过软件编程来实现的，只要改变程序，功能即可改变，控制灵活。（4）工作方式不同在继电接触控制线路中，当电源接通时，线路中各继电器都处于受制约状态。在PLC中，各“软继电器”都处于周期性循环扫描接通中，每个“软继电器”受制约接通的时间是短暂的。6.请说出FX1N—60MR的型号含义？答：M表示基本单元，R表示继电器输出型PLC，其输入输出总点数为60点。任务二思考与练习1.填空题（1）PLC的输入/输出继电器采用八进制进行编号。（2）外部的输入电路接通时，对应的输入映像寄存器为1_状态，梯形图中对应的输入继电器的常开触点闭合，常闭触点断开（3）若梯形图中输出继电器的线圈“通电”对应的输出映像寄存器为1状态，在输出处理阶段后，继电器型输出模块中对应的硬件继电器的线圈得电，其常开触点闭合，外部负载运行（4）OUT指令不能用于输入继电器。答：0LDX0001ANIX0012SETY0003LDIX0004ANDX0015RSTY0006END（5）将编程器内编写好的程序写入PLC时，PLC必须处在STOP模式。2•将图3-29的梯形图转换成指令表。3•在PLC控制电路中，停止按钮和热继电器在外部使用常闭触点或使用常开触点时，PLC程序相同吗？实际使用时采用那哪一种？为什么？答：不相同；在实际中，停止按钮和热继电器在外部使用常闭触点，目的是为了提高安全保障。4•在PLC控制电路中，为了节约PLC的I/O点数，常将热继电器的常闭触点接在接触器的线圈电路中，试画出该电路。5.设计电动机的两地控制程序并调试。要求：按下A地或B地的起动按钮，电动机均可起动，按下A地或B地的停止按钮，电动机均可停止。输入信号输出信号A地启动按钮SB1—X1接触器线圈KM—Y0停止按钮SB2—X2B地启动按钮SB3—X3停止按钮SB4—X4热继电器FR—X0LL3NNI4.M皿1FU热缱屯器接外邮的IX）接线图mCOMCOb）图3-39梯形图答：L0XOOO□RIX002A1HXQO1LUK003AHIXOOBLDX004AHIKOOSORBWOUTYOOOEHLND]任务三思考与练习（a）2.说明下列指令意义：(b)LD取指令OUT―输出指令ANI与非指令OR或指令ANB与块指令SET置位指令1.请将图3-39的梯形图转换成指令表。K001KO04KOOOB:热辻载K003Y00D3•试编写电动机正反转控制的程序，并画出PLC的I/O接线图。4.将三个指示灯接在输出端上，要求SB0、SB1、SB2三个按钮任意一个按下时，灯HL0亮;任意两个按钮按下时，灯HL1亮；三个按钮同时按下时，灯HL2亮，没有按钮按下时，所有灯不亮。试用PLC来实...
