落地式卸料平台搭设方案VIP免费

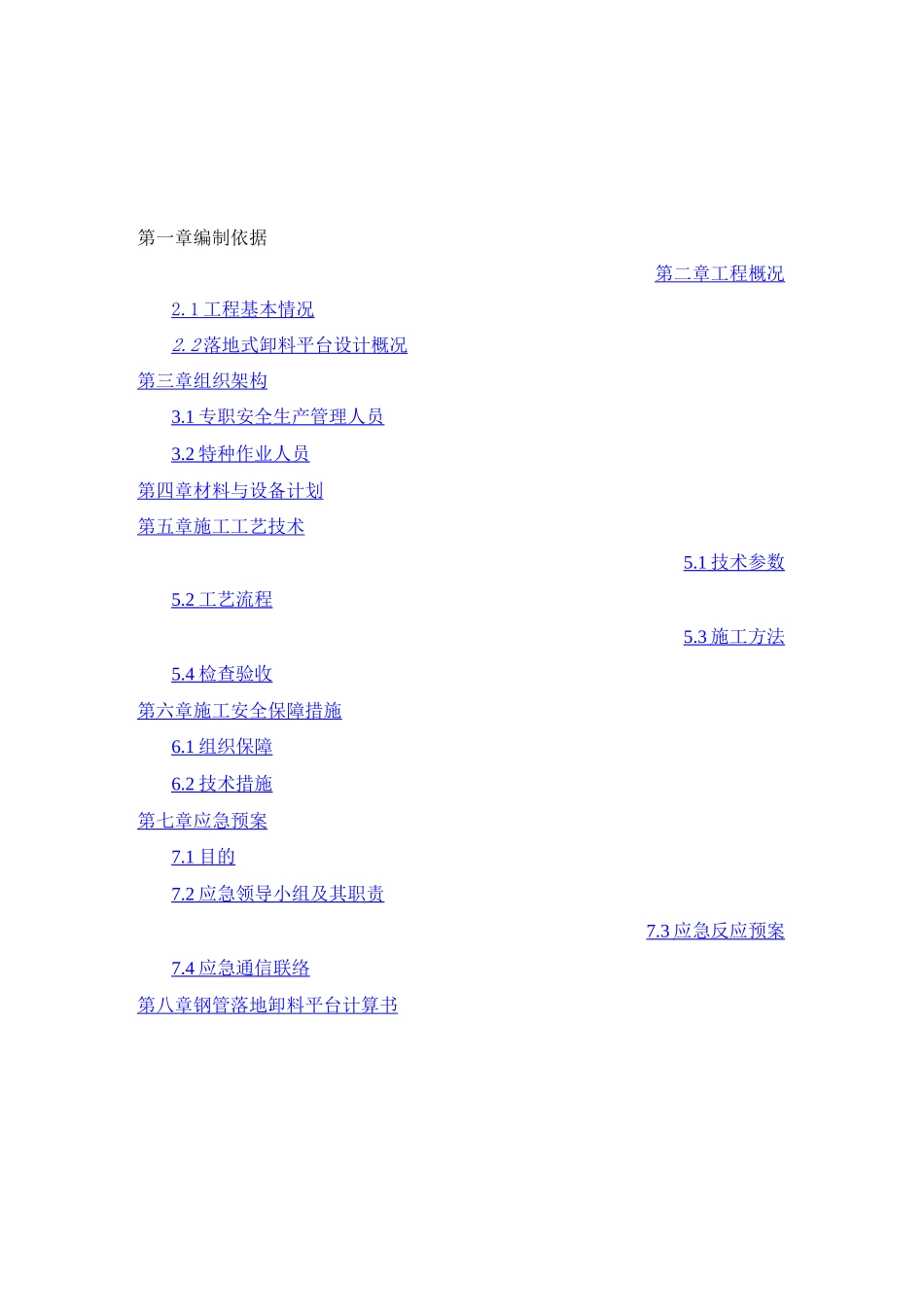

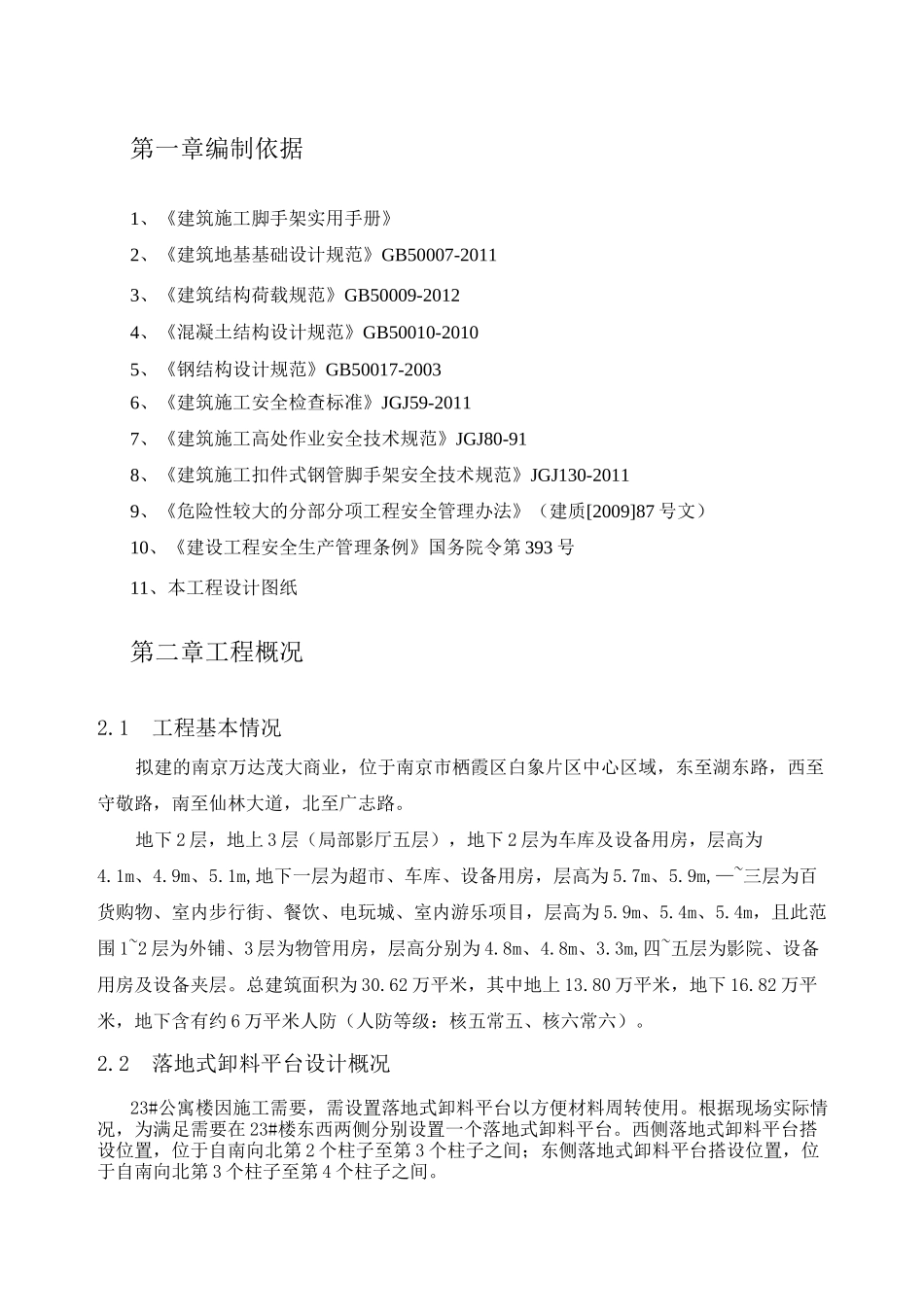

第一章编制依据第二章工程概况2.1工程基本情况2.2落地式卸料平台设计概况第三章组织架构3.1专职安全生产管理人员3.2特种作业人员第四章材料与设备计划第五章施工工艺技术5.1技术参数5.2工艺流程5.3施工方法5.4检查验收第六章施工安全保障措施6.1组织保障6.2技术措施第七章应急预案7.1目的7.2应急领导小组及其职责7.3应急反应预案7.4应急通信联络第八章钢管落地卸料平台计算书第一章编制依据1、《建筑施工脚手架实用手册》2、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《混凝土结构设计规范》GB50010-20105、《钢结构设计规范》GB50017-20036、《建筑施工安全检查标准》JGJ59-20117、《建筑施工高处作业安全技术规范》JGJ80-918、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20119、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号文）10、《建设工程安全生产管理条例》国务院令第393号11、本工程设计图纸第二章工程概况2.1工程基本情况拟建的南京万达茂大商业，位于南京市栖霞区白象片区中心区域，东至湖东路，西至守敬路，南至仙林大道，北至广志路。地下2层，地上3层（局部影厅五层），地下2层为车库及设备用房，层高为4.1m、4.9m、5.1m,地下一层为超市、车库、设备用房，层高为5.7m、5.9m,—~三层为百货购物、室内步行街、餐饮、电玩城、室内游乐项目，层高为5.9m、5.4m、5.4m，且此范围1~2层为外铺、3层为物管用房，层高分别为4.8m、4.8m、3.3m,四~五层为影院、设备用房及设备夹层。总建筑面积为30.62万平米，其中地上13.80万平米，地下16.82万平米，地下含有约6万平米人防（人防等级：核五常五、核六常六）。2.2落地式卸料平台设计概况23#公寓楼因施工需要，需设置落地式卸料平台以方便材料周转使用。根据现场实际情况，为满足需要在23#楼东西两侧分别设置一个落地式卸料平台。西侧落地式卸料平台搭设位置，位于自南向北第2个柱子至第3个柱子之间；东侧落地式卸料平台搭设位置，位于自南向北第3个柱子至第4个柱子之间。落地式卸料平台具体搭设位置，可根据现场实际情况进行调整，但需要按照本方案内容进行搭设。本地式卸料平台方案落，可用于本项目施工范围内其他部位使用，但搭设高度不可高于计算高度12.1m。如有特别情况，需进行验算复核,尔后方可施工。23#公寓落地式卸料平台搭设位置平面布置图，见下图2.2-1：图2.2-123#公寓落地式卸料平台搭设位置平面布置图落地式卸料平台搭设高度12.1m,平台宽度4.5m，平台长度2.7m，沿结构纵向搭设。采用①48X3.0钢管进行搭设，立杆纵距0.9m，横距0.9m，步距1.8m,扫地杆离地0.3m,内立杆离墙距离1.5m,。平台面采用①48X3.0@300钢管沿纵向搭设，面层采用钢笆片或木模板铺设。四周防护搭设高度高于平台面不小于1.2m,并用密目防尘网围护。具体截面参数，见表2.2-1：表2.2-1钢管落地卸料平台界面参数表一、架体参数卸料平台名称23公寓1卸料平台卸料平台布置方式沿纵向平台长度A(m)2.7平台宽度B(m)4.5平台高度H(m)12.1立杆纵距la(m)0.9立杆纵向跨数3立杆横距lb(m)0.9立杆横向跨数5立杆步距h(m)1.8立杆步数6板底支撑间距s(m)0.3横杆上板底支撑根数3内立杆离墙距离a(m)1.5连墙件布置方式三步两跨连墙件对卸料平台变形约束力No(kN)3二、构造参数平台横向支撑钢管类型单钢管横杆与立杆连接方式双扣件扣件抗滑移承载力系数0.8双立杆计算方法按构造要求设置连墙件连接方式扣件连接立杆计算长度系数卩2.017三、平台材料钢管类型①48x3脚手板木脚手板栏杆、挡脚板栏杆、冲压钢脚手板安全网满设密目安全网底座木板垫板四、地基基础基础类型混凝土楼板混凝土板厚度h(mm)120砼设计强度等级C35立杆底座面积A(mm2)100x100五、自重荷载每米钢管自重gik(kN/m)0.033脚手板自重g2k(kN/m2)0.3栏杆、挡脚板自重g3k(kN/m)0.16安全设施与安全网自重g4k(kN/m)0.01材料堆放荷载qik(kN/m2)4施工均布活荷载q2k(kN/m2)1六、风荷载省份江苏地区南京市风压周期10年一遇基本风压®o(kN/m2)0.25风压高度变化系数Uz1，1风荷载体型系数Us0.13823#公寓落地式卸料平台侧立面，见图2.2-2：图2.2-2落地式卸料平台侧立面23#公寓...
