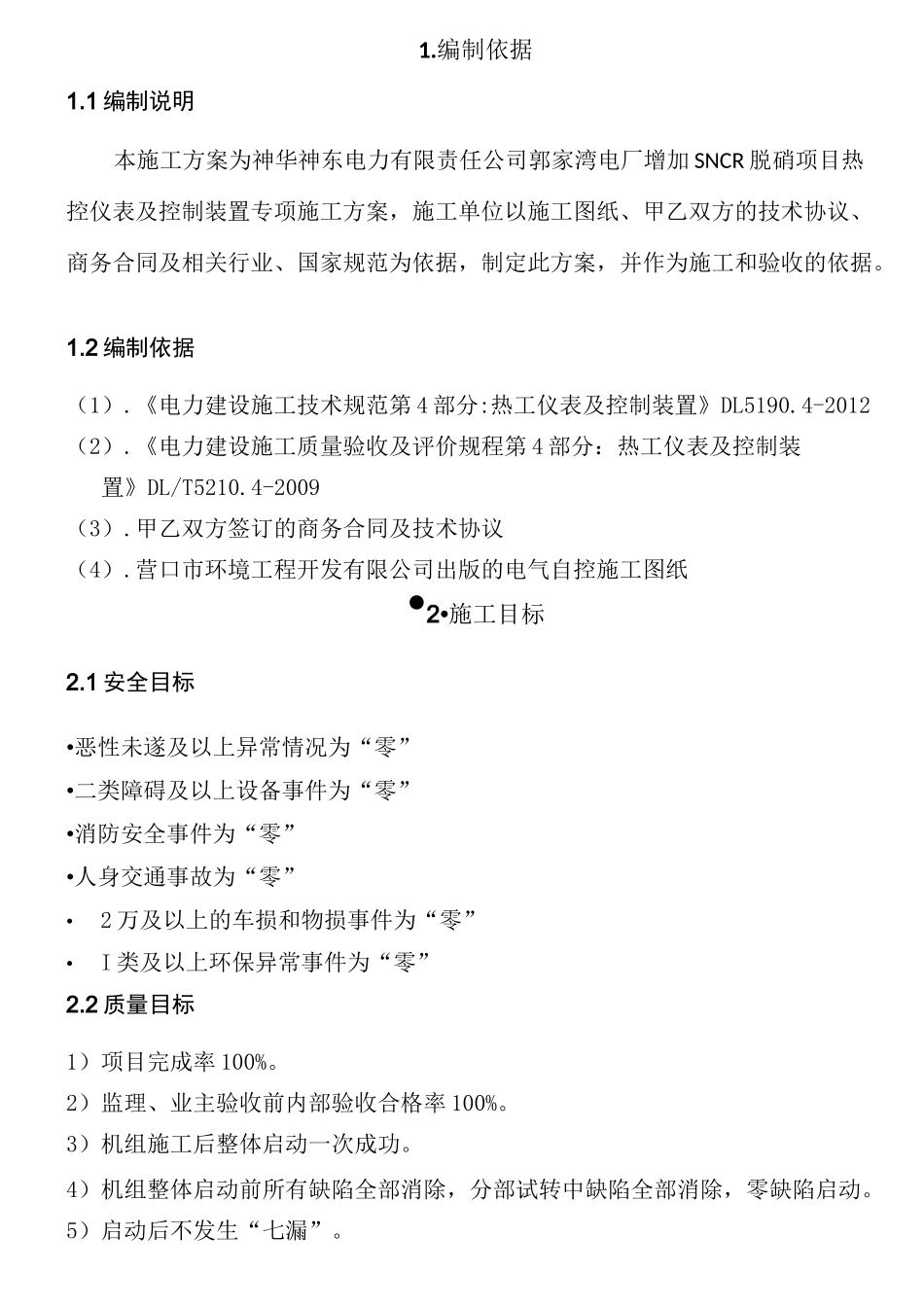

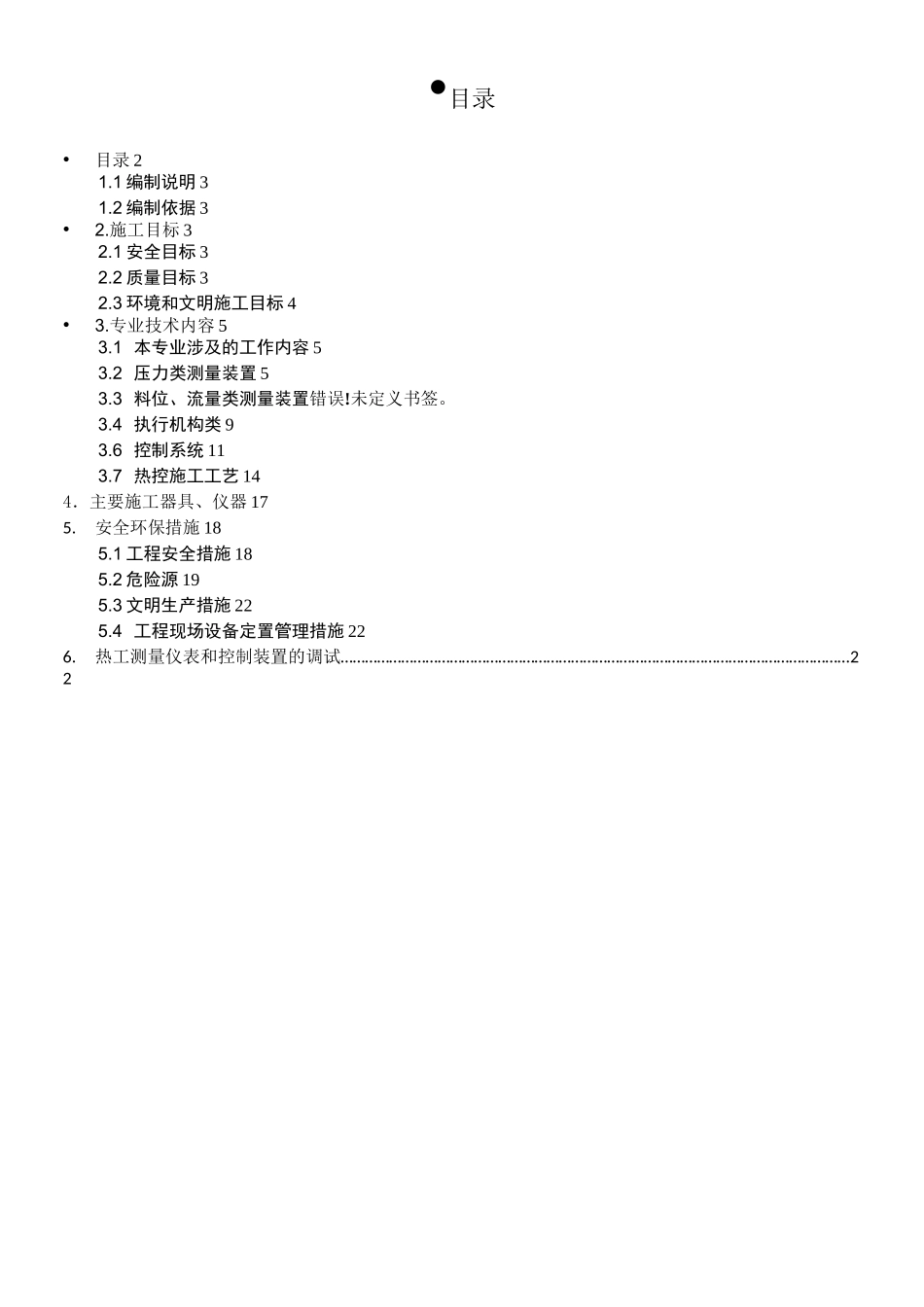

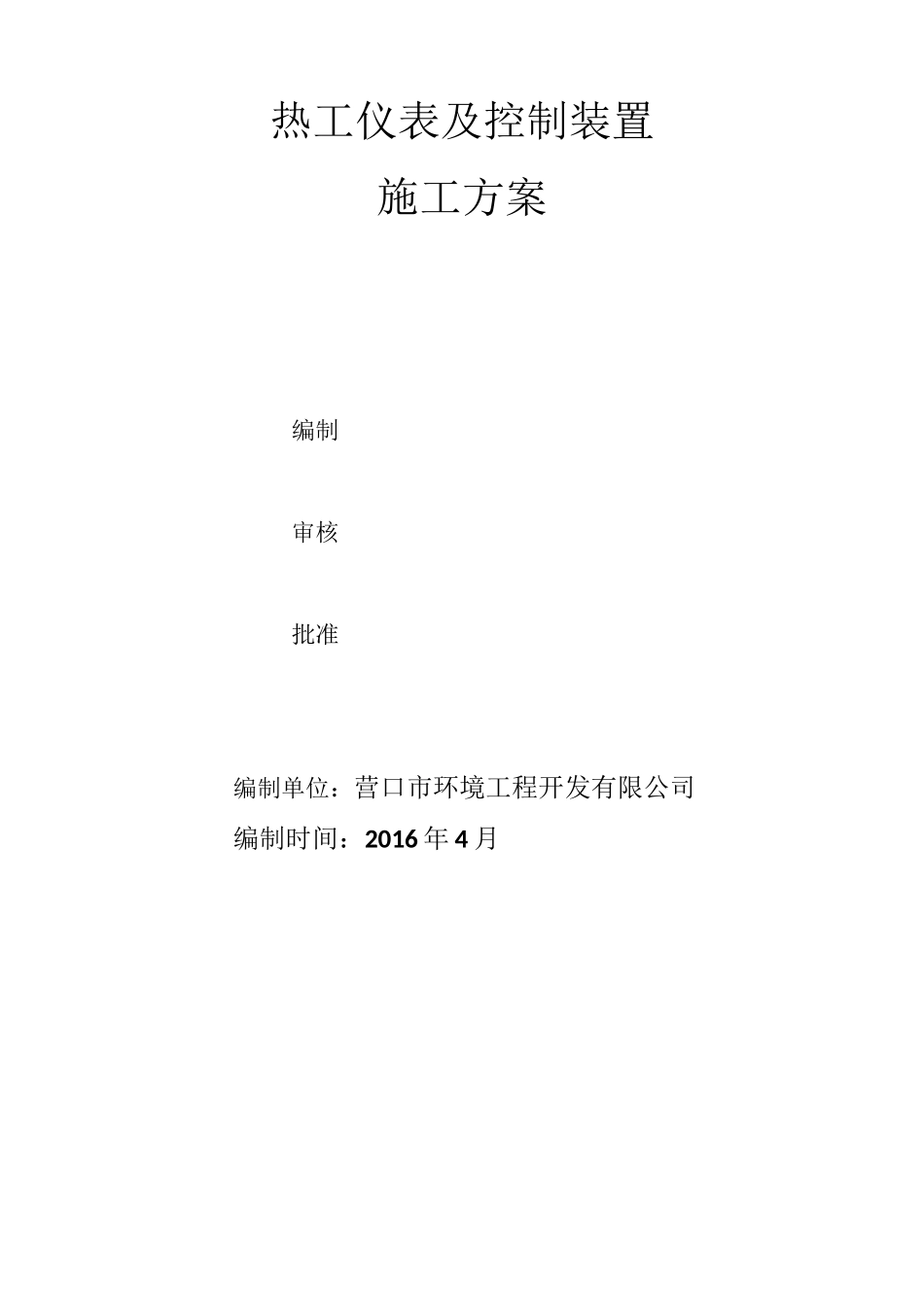

热工仪表及控制装置施工方案编制审核批准编制单位：营口市环境工程开发有限公司编制时间：2016年4月•目录•目录21.1编制说明31.2编制依据3•2.施工目标32.1安全目标32.2质量目标32.3环境和文明施工目标4•3.专业技术内容53.1本专业涉及的工作内容53.2压力类测量装置53.3料位、流量类测量装置错误!未定义书签。3.4执行机构类93.6控制系统113.7热控施工工艺144．主要施工器具、仪器175.安全环保措施185.1工程安全措施185.2危险源195.3文明生产措施225.4工程现场设备定置管理措施226.热工测量仪表和控制装置的调试………………………………………………………………………………………………………………221.编制依据1.1编制说明本施工方案为神华神东电力有限责任公司郭家湾电厂增加SNCR脱硝项目热控仪表及控制装置专项施工方案，施工单位以施工图纸、甲乙双方的技术协议、商务合同及相关行业、国家规范为依据，制定此方案，并作为施工和验收的依据。1.2编制依据（1）.《电力建设施工技术规范第4部分:热工仪表及控制装置》DL5190.4-2012（2）.《电力建设施工质量验收及评价规程第4部分：热工仪表及控制装置》DL/T5210.4-2009（3）.甲乙双方签订的商务合同及技术协议（4）.营口市环境工程开发有限公司出版的电气自控施工图纸•2•施工目标2.1安全目标•恶性未遂及以上异常情况为“零”•二类障碍及以上设备事件为“零”•消防安全事件为“零”•人身交通事故为“零”•2万及以上的车损和物损事件为“零”•I类及以上环保异常事件为“零”2.2质量目标1）项目完成率100%。2）监理、业主验收前内部验收合格率100%。3）机组施工后整体启动一次成功。4）机组整体启动前所有缺陷全部消除，分部试转中缺陷全部消除，零缺陷启动。5）启动后不发生“七漏”。2.3环境和文明施工目标•杜绝环境污染事故；•控制施工区域噪声；•危险废弃物集中处理率100%；•不占路施工，保持通道畅通；•控制能源消耗；•施工完毕后做到“工完料尽场地清”•3.专业技术内容3.1控制设备一览表序号内容型号备注控制柜1.1现场控制柜KYN28A-12(F-C)柜单回路柜1.2控制系统GE新华控制有限公司硬件：XDPS-400E系统包括DCS机柜，DCS系统仪表2.1机械压力表减震式2.2电磁流量计2.3压力变送器3.2压力类测量装置3.2.1压力表3.2.1.1压力表的安装要求1)压力表的零部件装配应牢固，无松动现象2)位置应易于安装施工。3)压力表安全孔上应有防尘装置，当发现防尘橡胶盖脱落时要重新安好。4)玻璃应无色透明，不应有妨碍读数的缺陷和损伤。5)分度盘应平整光洁，各标志应清晰可辨。6)装设位置应便于操作人员观察和清洗，且应避免受到辐射热、冻结或震动的不利影响，要远离高温热源或加隔热挡板，不得超过仪表规定的最高工作温度；在有振动的场合，应加装各种弹簧式或软垫式减振器，或把压力引向无振动的地方;当被侧压力波动频繁、剧烈时(如压缩机和泵的出口等)，可采用阻尼装置。7)压力表与压力容器之间，应装设三通旋塞或针型阀；三通旋塞或针型阀上应有开启标记和锁紧装置压力表与压力容器之间，不得连接其他用途的任何配件或接管。9)用于具有腐蚀性或高粘度介质的压力表，在压力表与压力容器之间应装设有隔离介质的缓冲装置。10)压力表有下列情况之一时，应停止使用：1.有限止钉的压力表，在无压力时，指针不能回到限止钉处；无限止钉的压力表，在无压力时，指针距零位的数值超过压力表的允许误差；2.表盘封面玻璃破裂或表盘刻度模糊不清；3.封印损坏或超过校验有效期限；4.表内弹簧管泄漏或压力表指针松动；5.其他影响压力表准确指示的缺陷。11)介质有腐蚀性时，须采取保护措施。如加适当的隔离容器，或加保护膜片。12)压力计密封处应加密封垫片。低于0.6MPa表压)时用胶质石棉垫或聚四氟乙烯垫;在80〜450°C,5MPa以下时用石棉纸或铝片;压力表在使用前必须经过计量部门校验合格的，才能投入使用应注意定期检验。3.2.1.2压力表安装的注意事项1）在测量范围内，示值误差，不应大于允许误差，（允许误差=±精度X量程％）,回程误差应不大于允许误差绝对值。2）轻敲位移，轻敲表壳后，指针示值变动量应不大允许误差绝对值的1/2。3.2.2压...
