1 井筒装备安装VIP免费

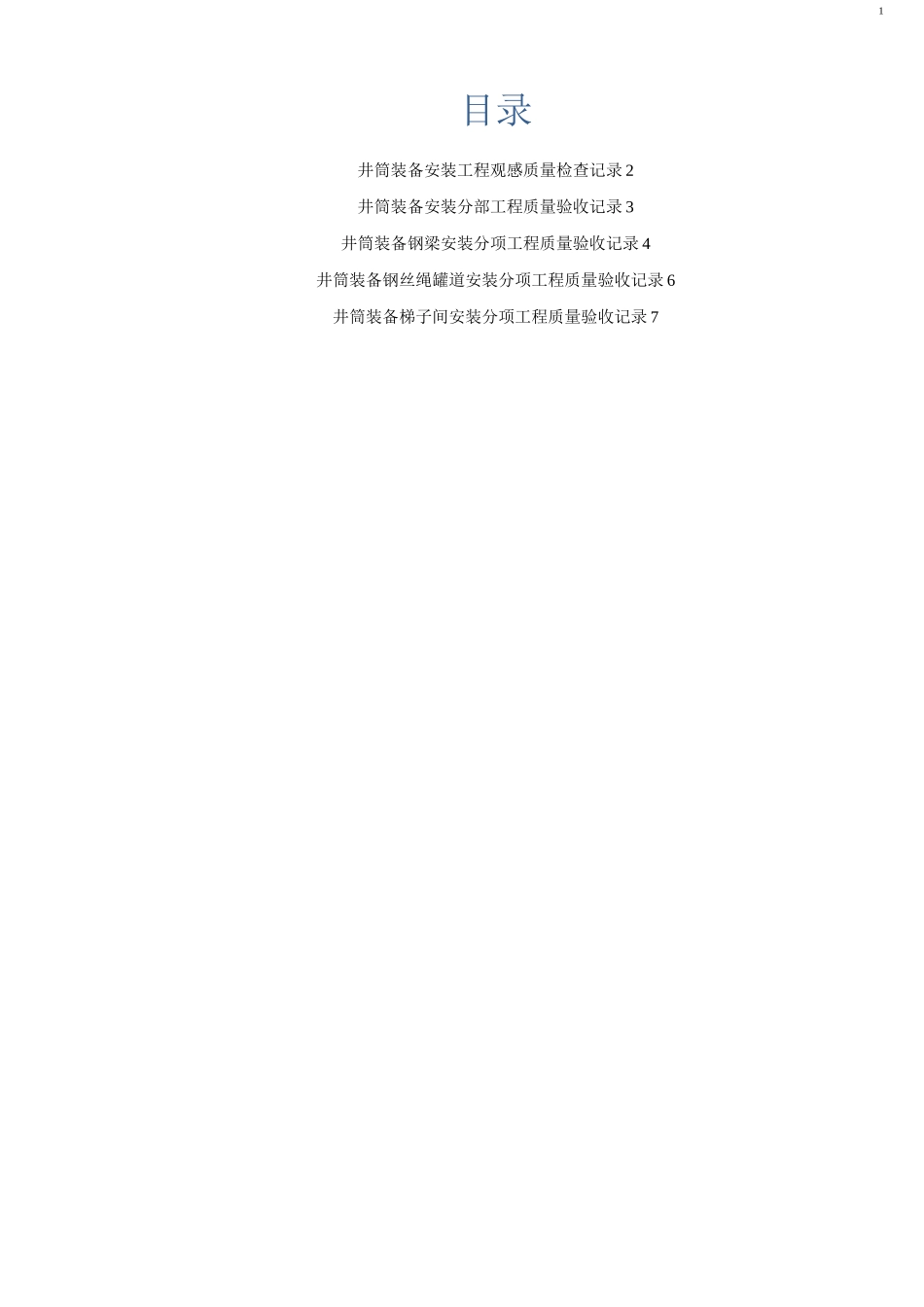

1 井筒装备安装_第1页
1/8

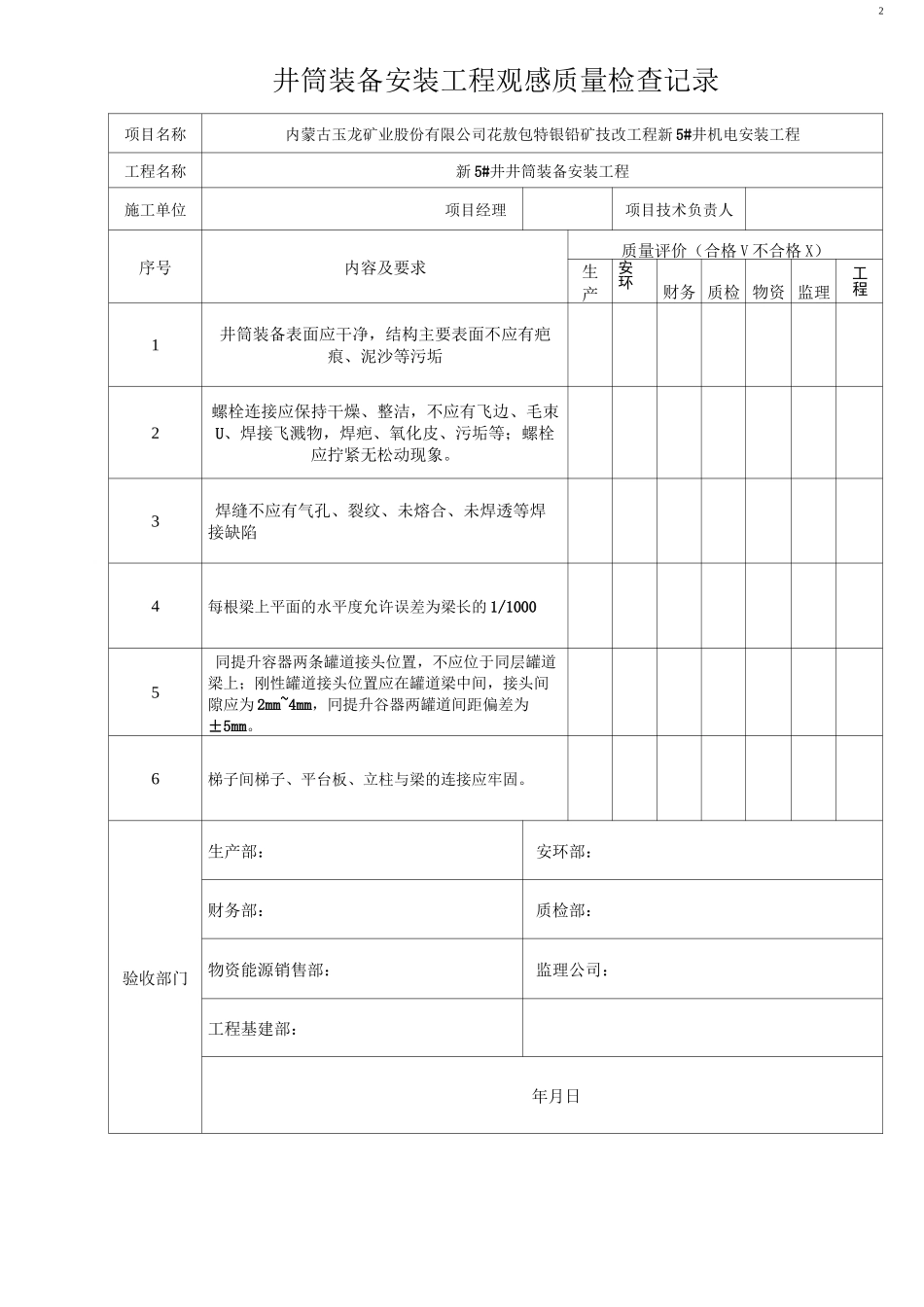

1 井筒装备安装_第2页
2/8
1 井筒装备安装_第3页
3/8
1目录井筒装备安装工程观感质量检查记录2井筒装备安装分部工程质量验收记录3井筒装备钢梁安装分项工程质量验收记录4井筒装备钢丝绳罐道安装分项工程质量验收记录6井筒装备梯子间安装分项工程质量验收记录72井筒装备安装工程观感质量检查记录项目名称内蒙古玉龙矿业股份有限公司花敖包特银铅矿技改工程新5#井机电安装工程工程名称新5#井井筒装备安装工程施工单位项目经理项目技术负责人序号内容及要求质量评价(合格V不合格X)生产安环财务质检物资监理工程1井筒装备表面应干净,结构主要表面不应有疤痕、泥沙等污垢2螺栓连接应保持干燥、整洁,不应有飞边、毛朿U、焊接飞溅物,焊疤、氧化皮、污垢等;螺栓应拧紧无松动现象。3焊缝不应有气孔、裂纹、未熔合、未焊透等焊接缺陷4每根梁上平面的水平度允许误差为梁长的1/10005同提升容器两条罐道接头位置,不应位于同层罐道梁上;刚性罐道接头位置应在罐道梁中间,接头间隙应为2mm~4mm,冋提升谷器两罐道间距偏差为±5mm。6梯子间梯子、平台板、立柱与梁的连接应牢固。验收部门生产部:安环部:财务部:质检部:物资能源销售部:监理公司:工程基建部:年月日3井筒装备安装分部工程质量验收记录项目名称内蒙古玉龙矿业股份有限公司花敖包特银铅矿技改工程主井机电安装工程工程名称主井井筒装备安装工程施工单位名称项目技术负责人项目质量负责人序号分项工程名称施工单位自检结果监理单位验收结论1井筒装备钢梁安装分项工程质量验收记录□合格□不合格□同意验收□不同意验收2井筒装备钢丝绳罐道安装分项工程质量验收记录□合格□不合格□同意验收□不同意验收3井筒装备梯子间安装分项工程质量验收记录□合格□不合格□同意验收□不同意验收本分部工程共()个分项,其中()个合格,□同意验收□不同意验收。施工单位项目经理签字:年月日监理单位总监理工程师签字:年月日建设单位建设单位项目负责人:年月日井筒装备钢梁安装分项工程质量验收记录245续上表)般项目3管道梁安装项目允许偏差检查值□符合□不符合□符合□不符合罐道梁纵向中心线和缺板口中心线对井筒十字中心线钢罐道梁1mm木罐道梁1.5mm同一提升容器两罐道梁缺口板中心在平面位置上的间距钢罐道梁±2mm木罐道梁±3mm每根梁上平面的水平度梁长的1/1000罐道梁层间距±10mm4埋入式罐道梁埋入井壁内的深度不得小于设计值的70mm。□符合□不符合□符合□不符合5埋入式管路支承梁、马头门托罐梁、井底装矿点钢梁、楔形罐道挡梁、挡罐梁、起吊梁等,埋入井壁内的深度,应符合设计要求。□符合□不符合□符合□不符合检查结果主控项目检查项,其中项符合标准规定。一般项目检查项目共查项,其中项符合标准规定。允许偏差项目共查项,其中项符合标准规定施工单位自检结果:施工单位专业技术质量负责人签字:年月日监理单位验收结论:监理工程师签字:年月日井筒装备钢丝绳罐道安装分项工程质量验收记录6项目名称内蒙古玉龙矿业股份有限公司花敖包特银铅矿技改工程主井机电安装工程工程名称主井井筒装备安装工程施工单位名称项目经理项目技术负责人执行标准《有色金属工业安装工程质量验收统一标准》GB50654-2011《有色金属矿山井巷安装工程质量验收规范》GB50961-2014编号验收规范规定施工单位自检监理单位验收结论1钢丝绳罐道的规格、型号及质量应符合设计要求。□符合□不符合□符合□不符合2钢丝绳罐道重锤拉紧装置、双楔块固紧装置及单(双)油缸液压螺杆拉紧装置的规格型号及技术性能,应符合设计要求。□符合□不符合□符合□不符合3穿过粉矿仓底的钢丝绳罐道,其隔离保护应符合设计要求。□符合□不符合□符合□不符合4罐道绳的拉紧张力应符合设计要求。□符合□不符合□符合□不符合5钢丝绳罐道楔紧后,双楔块固紧器的外壳应自由落在底座上,防松绳应卡紧。□符合□不符合□符合□不符合1井架上钢丝绳固定装置或拉紧装置的位置与设计位置在水平面的允许偏差应为3mm;井底定位梁孔上的位置或固定装置的位置与设计位置在水平面的允许偏差应为3mm。□符合□不符合□符合□不符合2罐道绳在井架上应留有20mm〜30mm的备用长度。□符合□不符合□符合□不符合3拉紧重锤悬挂的...
