35KV变电站试验方案VIP免费

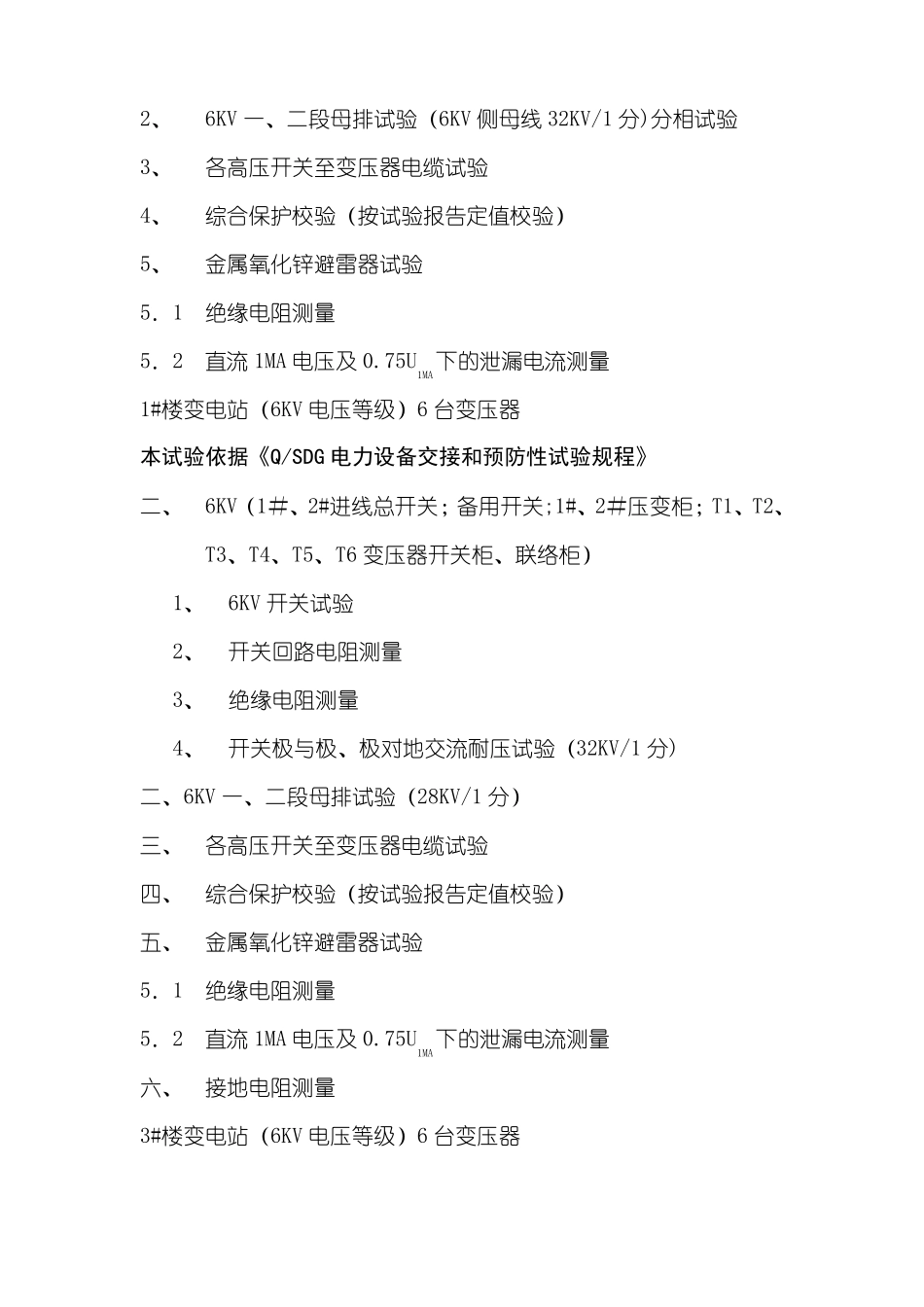

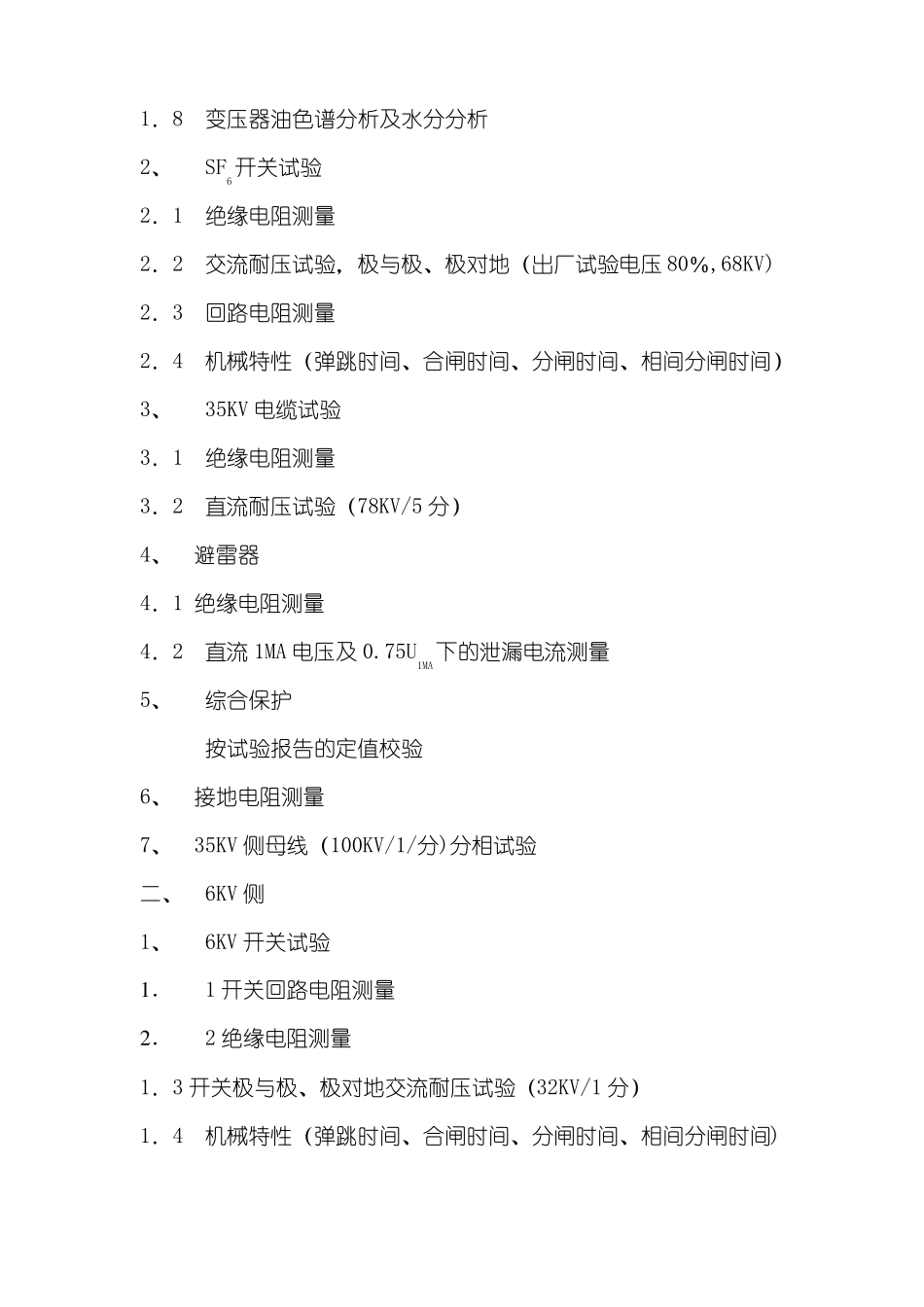

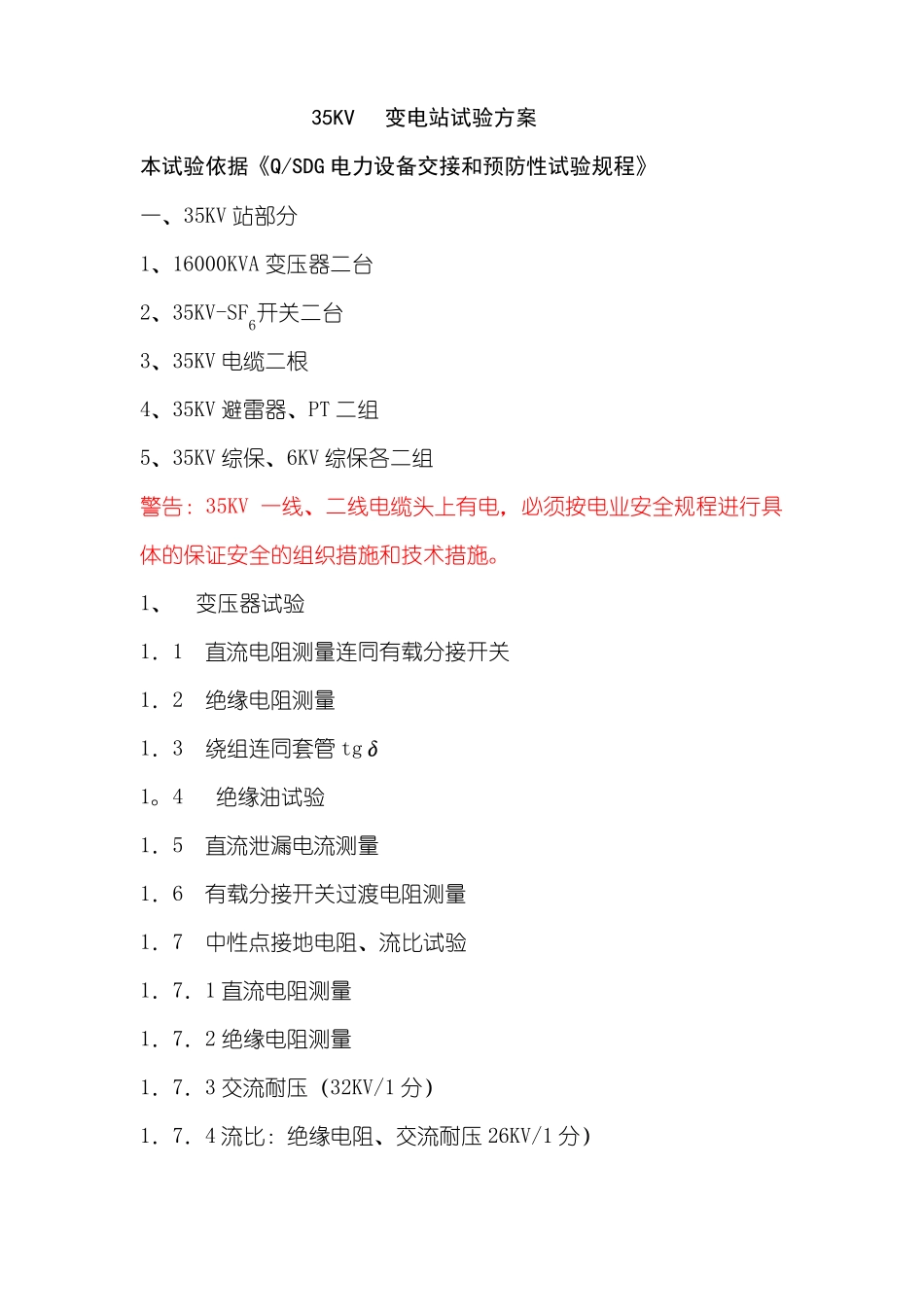

35KV变电站试验方案本试验依据《Q/SDG电力设备交接和预防性试验规程》一、35KV站部分1、16000KVA变压器二台2、35KV-SF6开关二台3、35KV电缆二根4、35KV避雷器、PT二组5、35KV综保、6KV综保各二组警告：35KV一线、二线电缆头上有电，必须按电业安全规程进行具体的保证安全的组织措施和技术措施。1、变压器试验1．1直流电阻测量连同有载分接开关1．2绝缘电阻测量1．3绕组连同套管tgδ1。4绝缘油试验1．5直流泄漏电流测量1．6有载分接开关过渡电阻测量1．7中性点接地电阻、流比试验1．7．1直流电阻测量1．7．2绝缘电阻测量1．7．3交流耐压（32KV/1分）1．7．4流比：绝缘电阻、交流耐压26KV/1分）1．8变压器油色谱分析及水分分析2、SF6开关试验2．1绝缘电阻测量2．2交流耐压试验，极与极、极对地（出厂试验电压80％,68KV)2．3回路电阻测量2．4机械特性（弹跳时间、合闸时间、分闸时间、相间分闸时间）3、35KV电缆试验3．1绝缘电阻测量3．2直流耐压试验（78KV/5分）4、避雷器4．1绝缘电阻测量4．2直流1MA电压及0.75U1MA下的泄漏电流测量5、综合保护按试验报告的定值校验6、接地电阻测量7、35KV侧母线（100KV/1/分)分相试验二、6KV侧1、1．2．6KV开关试验1开关回路电阻测量2绝缘电阻测量1．3开关极与极、极对地交流耐压试验（32KV/1分）1．4机械特性（弹跳时间、合闸时间、分闸时间、相间分闸时间)2、3、4、5、6KV一、二段母排试验（6KV侧母线32KV/1分)分相试验各高压开关至变压器电缆试验综合保护校验（按试验报告定值校验）金属氧化锌避雷器试验5．1绝缘电阻测量5．2直流1MA电压及0.75U1MA下的泄漏电流测量1#楼变电站（6KV电压等级）6台变压器本试验依据《Q/SDG电力设备交接和预防性试验规程》二、6KV（1＃、2#进线总开关；备用开关;1#、2＃压变柜；T1、T2、T3、T4、T5、T6变压器开关柜、联络柜）1、6KV开关试验2、开关回路电阻测量3、绝缘电阻测量4、开关极与极、极对地交流耐压试验（32KV/1分)二、6KV一、二段母排试验（28KV/1分）三、各高压开关至变压器电缆试验四、综合保护校验（按试验报告定值校验）五、金属氧化锌避雷器试验5．1绝缘电阻测量5．2直流1MA电压及0.75U1MA下的泄漏电流测量六、接地电阻测量3#楼变电站（6KV电压等级）6台变压器本试验依据《Q/SDG电力设备交接和预防性试验规程》6KV（1#、2#进线总开关；备用开关;1＃、2＃压变柜；T1、T2、T3、T4、T5、T6变压器开关柜、联络柜）16KV开关试验1．1开关回路电阻测量1．2绝缘电阻测量1．3开关极与极、极对地交流耐压试验（32KV/1分）2、6KV一、二段母排试验(28KV/1分)3、各高压开关至变压器电缆试验4、综合保护校验（按试验报告定值校验)5、金属氧化锌避雷器试验5．1绝缘电阻测量5．2直流1MA电压及0。75U1MA下的泄漏电流测量6、接地电阻测量1#楼二楼变电站（6KV电压等级）3台变压器本试验依据《Q/SDG电力设备交接和预防性试验规程》6KV（1#、2＃进线总开关；备用开关；1#、2#压变柜；T1、T2、T3、变压器开关柜、联络柜）16KV开关试验1．1开关回路电阻测量1．2绝缘电阻测量1．3开关极与极、极对地交流耐压试验（32KV/1分）2、6KV一、二段母排试验(28KV/1分）3各高压开关至变压器电缆试验4综合保护校验（按试验报告定值校验)5金属氧化锌避雷器试验5．1绝缘电阻测量5．2直流1MA电压及0.75U1MA下的泄漏电流测量6、接地电阻测量2＃楼变电站（6KV电压等级）6台变压器本试验依据《Q/SDG电力设备交接和预防性试验规程》6KV（1＃、2#进线总开关；备用开关；1#、2#压变柜；T1、T2、T3、T4、T5、T6变压器开关柜、联络柜）16KV开关试验1．1开关回路电阻测量1．2绝缘电阻测量1．3开关极与极、极对地交流耐压试验（32KV/1分）26KV一、二段母排试验（28KV/1分）3各高压开关至变压器电缆试验4综合保护校验(按试验报告定值校验)5金属氧化锌避雷器试验5．1绝缘电阻测量5．2直流1MA电压及0。75U1MA下的泄漏电流测量6、接地电阻测量备注：1、工作日期：2011-1—1上午8：00至21：002、全体人员必须统一工作服及合格的劳防用品，持证上岗3、每个工作地点一张工作票及工作负责人4、由于晚间工作，业主提供临时用电及相关的照明5、业主须提供继电保护整定值及继电器原理图
