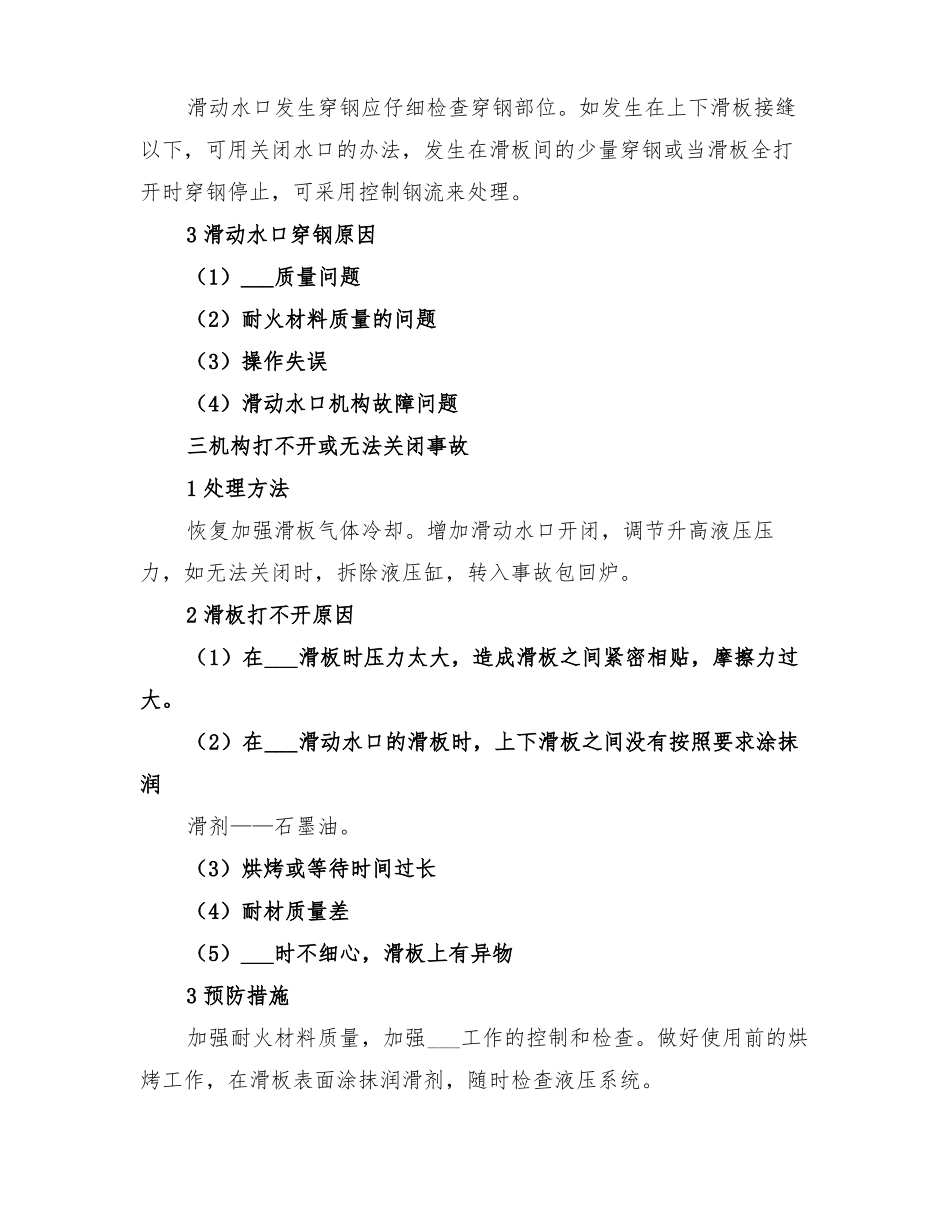

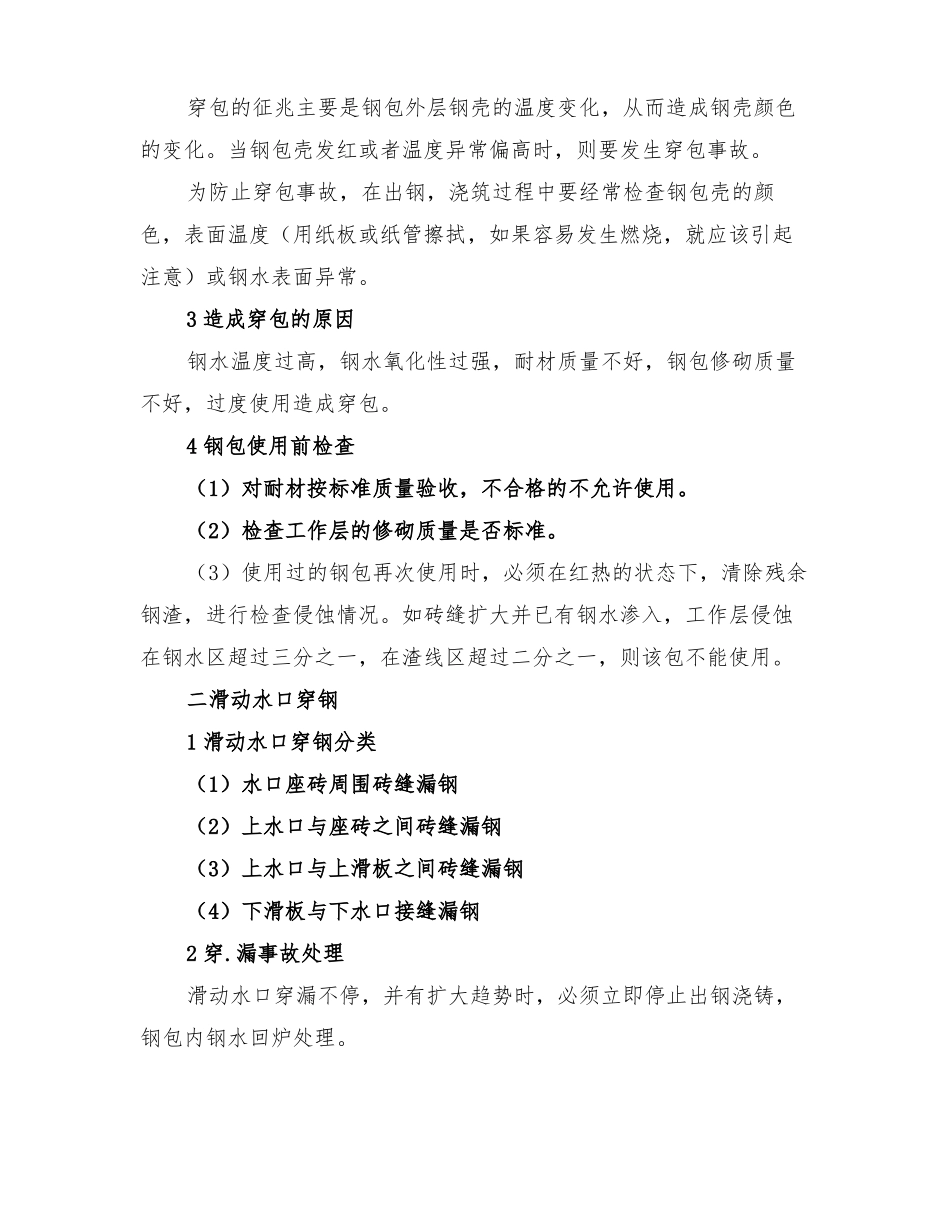

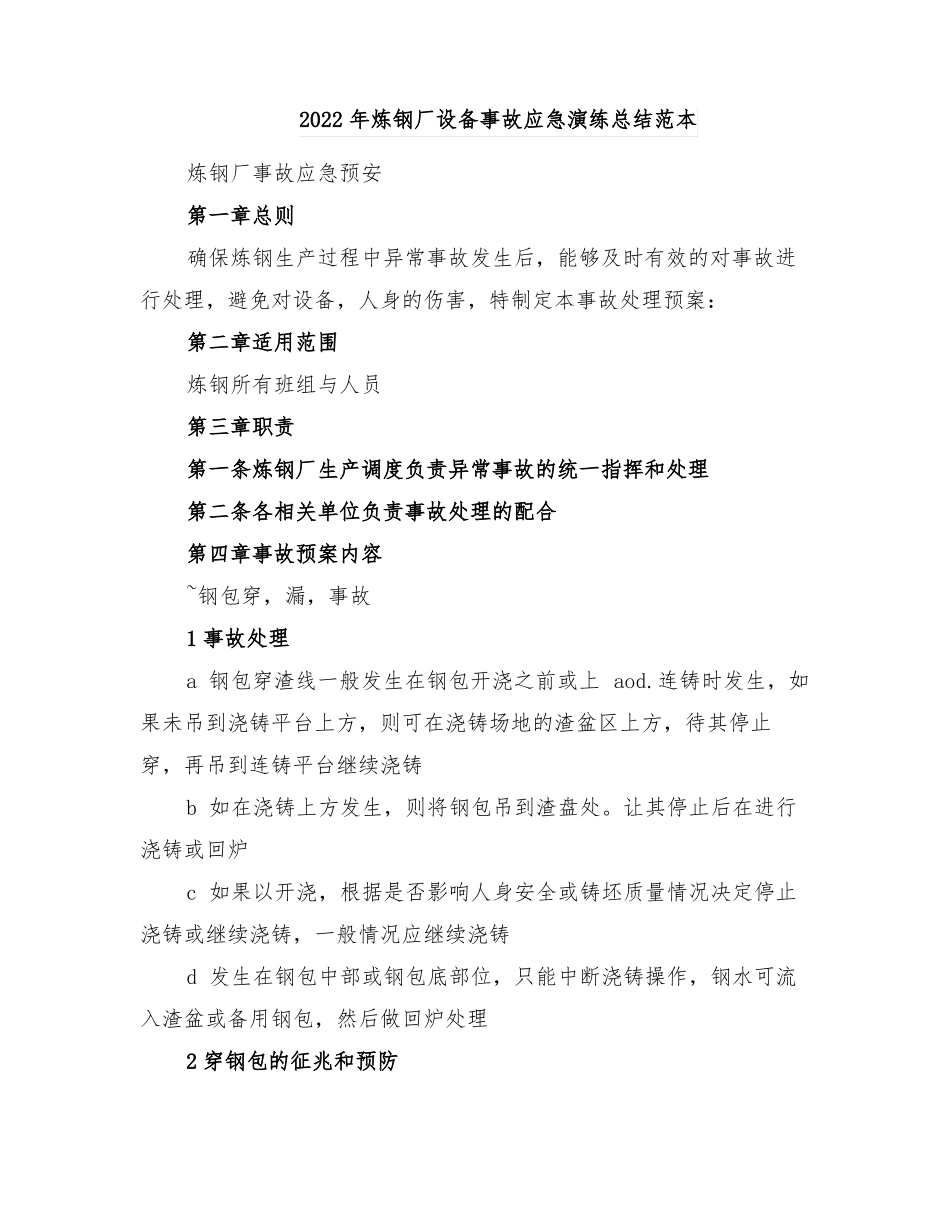

2022年炼钢厂设备事故应急演练总结范本炼钢厂事故应急预安第一章总则确保炼钢生产过程中异常事故发生后，能够及时有效的对事故进行处理，避免对设备，人身的伤害，特制定本事故处理预案：第二章适用范围炼钢所有班组与人员第三章职责第一条炼钢厂生产调度负责异常事故的统一指挥和处理第二条各相关单位负责事故处理的配合第四章事故预案内容~钢包穿，漏，事故1事故处理a钢包穿渣线一般发生在钢包开浇之前或上aod.连铸时发生，如果未吊到浇铸平台上方，则可在浇铸场地的渣盆区上方，待其停止穿，再吊到连铸平台继续浇铸b如在浇铸上方发生，则将钢包吊到渣盘处。让其停止后在进行浇铸或回炉c如果以开浇，根据是否影响人身安全或铸坯质量情况决定停止浇铸或继续浇铸，一般情况应继续浇铸d发生在钢包中部或钢包底部位，只能中断浇铸操作，钢水可流入渣盆或备用钢包，然后做回炉处理2穿钢包的征兆和预防穿包的征兆主要是钢包外层钢壳的温度变化，从而造成钢壳颜色的变化。当钢包壳发红或者温度异常偏高时，则要发生穿包事故。为防止穿包事故，在出钢，浇筑过程中要经常检查钢包壳的颜色，表面温度（用纸板或纸管擦拭，如果容易发生燃烧，就应该引起注意）或钢水表面异常。3造成穿包的原因钢水温度过高，钢水氧化性过强，耐材质量不好，钢包修砌质量不好，过度使用造成穿包。4钢包使用前检查（1）对耐材按标准质量验收，不合格的不允许使用。（2）检查工作层的修砌质量是否标准。（3）使用过的钢包再次使用时，必须在红热的状态下，清除残余钢渣，进行检查侵蚀情况。如砖缝扩大并已有钢水渗入，工作层侵蚀在钢水区超过三分之一，在渣线区超过二分之一，则该包不能使用。二滑动水口穿钢1滑动水口穿钢分类（1）水口座砖周围砖缝漏钢（2）上水口与座砖之间砖缝漏钢（3）上水口与上滑板之间砖缝漏钢（4）下滑板与下水口接缝漏钢2穿.漏事故处理滑动水口穿漏不停，并有扩大趋势时，必须立即停止出钢浇铸，钢包内钢水回炉处理。滑动水口发生穿钢应仔细检查穿钢部位。如发生在上下滑板接缝以下，可用关闭水口的办法，发生在滑板间的少量穿钢或当滑板全打开时穿钢停止，可采用控制钢流来处理。3滑动水口穿钢原因（1）___质量问题（2）耐火材料质量的问题（3）操作失误（4）滑动水口机构故障问题三机构打不开或无法关闭事故1处理方法恢复加强滑板气体冷却。增加滑动水口开闭，调节升高液压压力，如无法关闭时，拆除液压缸，转入事故包回炉。2滑板打不开原因（1）在___滑板时压力太大，造成滑板之间紧密相贴，摩擦力过大。（2）在___滑动水口的滑板时，上下滑板之间没有按照要求涂抹润滑剂——石墨油。（3）烘烤或等待时间过长（4）耐材质量差（5）___时不细心，滑板上有异物3预防措施加强耐火材料质量，加强___工作的控制和检查。做好使用前的烘烤工作，在滑板表面涂抹润滑剂，随时检查液压系统。四aod炉倾动系统的电气，机械故障导致钢水泼地事故紧急处理方法1当由于操作失误导致部分钢水泼地时摇炉工应果断按下急停开关。2无论什么原因造成部分钢水或整炉钢水泼地时，炉下渣车工应监护好炉下四周，___米内严禁人员靠近（特别是炉下有积水情况）3当泼钢水较少时，炉下渣车工则应立即将积钢清除。4当大量钢水泼地时，由调度___车辆，人员，现场指挥，尽快将积钢清至渣盘运走。五连铸机停水预案1结晶器漏水结晶器铜管变形严重，密封圈不符合要求或老化，导致出现结晶器冷却水流量减少情况，即说明有漏水现象，如结晶器冷却水压力低于0·___mpa则停止浇铸。为避免此类事故发生，必须加强结晶器维护，装配质量，其次结晶器液面控制不要过高。结晶器断水应第一时间报告生产调度，由调度指挥及时使用事故水泵，如果断水时间长不能重新送水，否则会引起爆炸。所以结晶器水由调度指挥必须在一分钟内启动应急泵供水，事故水泵始终处于良好的备用状态。2二冷水，设备水突然中断二冷水全部中断，若在短时间内可供水则关闭大包水口，关闭塞棒水口，准备二次开浇，若时间过长则停浇，将余坯拉出。设备冷却水中断立即停止浇铸，由调度指挥___有关人员进行抢修。2022年炼钢工工作总结本人从___年至今这___年里，在...
