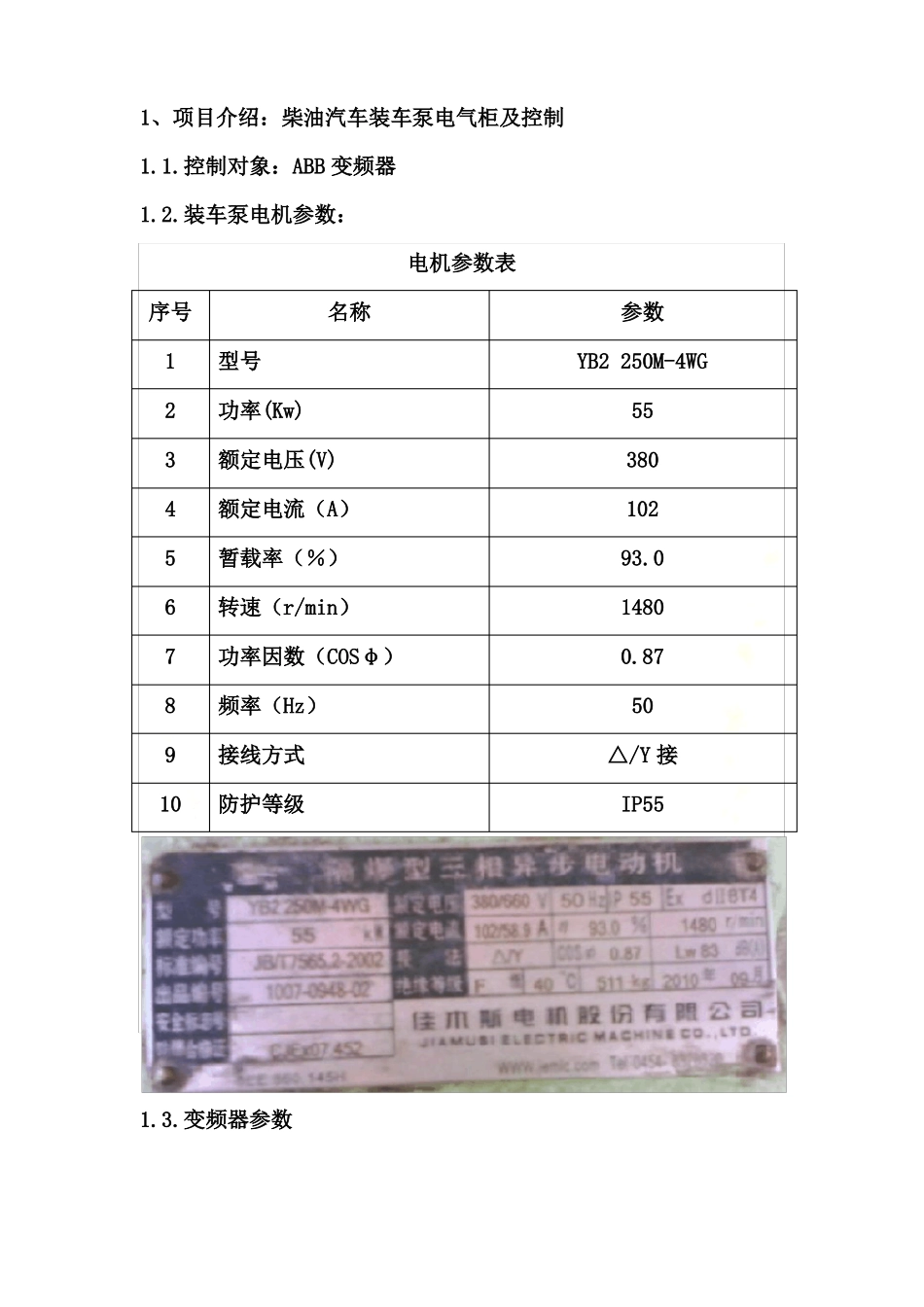

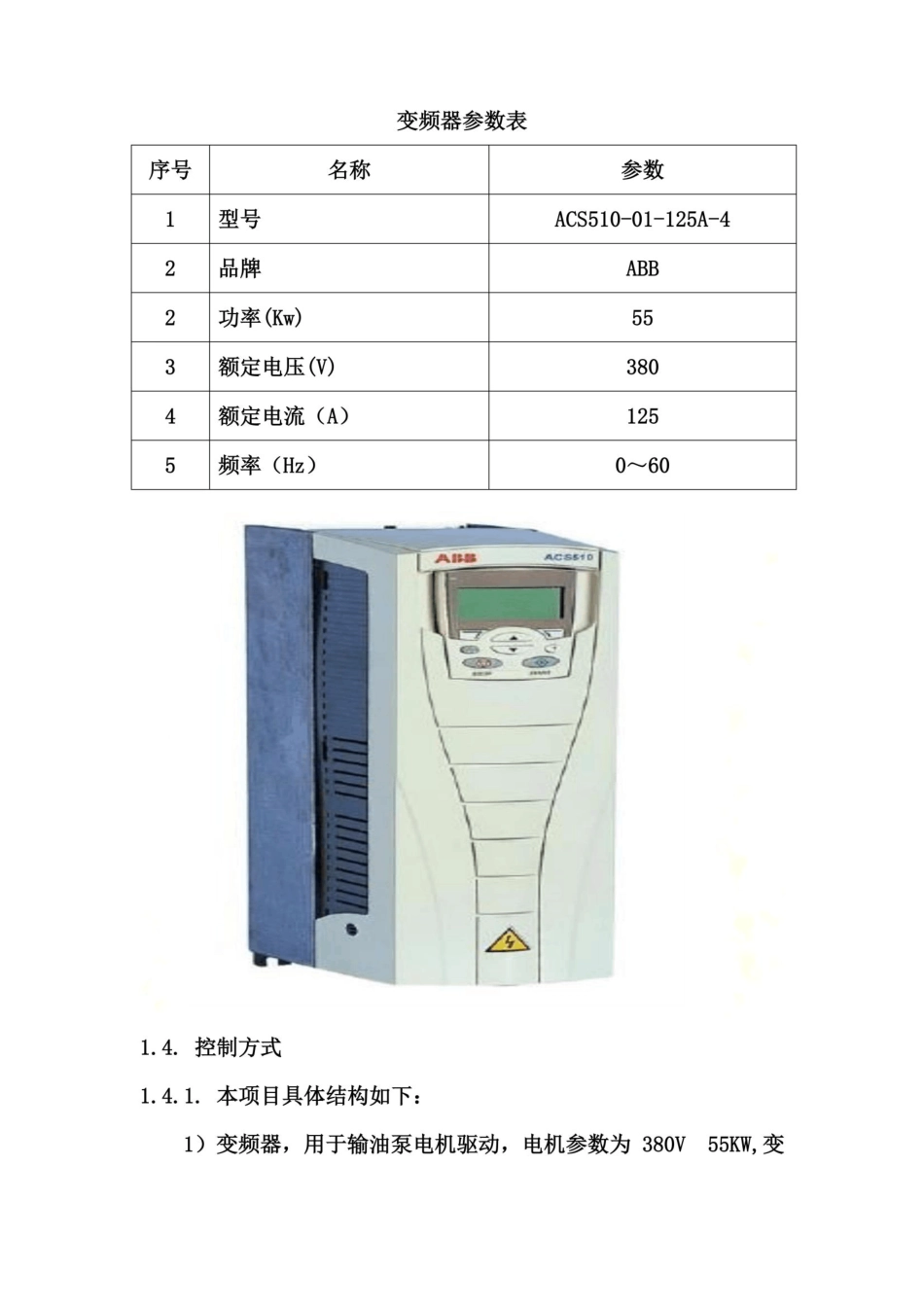

ACS510-01变频器调试参数1、项目介绍：柴油汽车装车泵电气柜及控制1.1.控制对象：ABB变频器1.2.装车泵电机参数：电机参数表序号12345678910型号功率(Kw)额定电压(V)额定电流（A）暂载率（％）转速（r/min）功率因数（COSφ）频率（Hz）接线方式防护等级名称参数YB2250M-4WG5538010293.014800.8750△/Y接IP551.3.变频器参数由安装在现场的按钮控制箱操作，实现起泵、停泵，DCS上显示泵的运行状态。1启动命令：○启动命令来自现场操作柱上的“启动按钮”，任何时间按下按钮均可启动设备。2停止命令：○停止命令来自现场操作柱上的“停止按钮”，在任何时间按下按钮均可停车。3速度给定：○只能由DCS上给出速度给定命令。4速度反馈：○在DSC上有速度显示，此值为变频器输出的速度。2.ASC510变频器设置操作说明2.1.变频器控制面板：2.2．变频器控制面板基本操作：（1）变频器通电后，在默认的ABB标准宏(9902=1)下，按换至本地控制模式下，此时液晶显示屏左上角显示“LOC”。（2）在特定模式下按一步步返回到正常模式在这时,显示屏键切的中间区域会列出如图所示：，再按“MENU/ENTER”键进入参数菜单，在这时,显示屏的中间区域会列出各个模式，而右上角文字显示“Mainmenu”（主菜单）。（3）进入参数组模式：1使用○“Up/Down（上/下）”按键滚动到PARAMETERS（参“ENTER”两次或按下后保持两秒则会显示：数）。按2使用○“Up/Down（上/下）”键选择“01”参数组按“SEL”（选中）键进入“01”参数组进行相应参数设置。（4）设置参数模式：例如：手动设置给定选择参数组“外部1控制选择(1102)”参数设置如图所示:1按○“Up/Down（上/下）”键滚动到相应的参数组按“SEL”（选中）键进入“01”参数组2按○，“Up/Down（上/下）”键滚动到“1102”参数，3按○“EDIT”（编辑）键按“Up/Down（上/下）”键设定所要的参数“0”屏幕中间区域会列出按○4按“SAVE”（存储）键保存更改的参数值。返“EXIT”(退出)键退回到参数组列表，再按回到主菜单。2.3.本项目参数设置如下：2.3.1.启动数据设置参数组99019902990599069907990899099915功能描述语言选择应用宏电机额定电压：V电机额定电流:A电机额定频率:Hz电机额定转速：r/min电机额定功率：kW电机功率因数：COSφ设置11380102501480550.87备注中文ABB标准宏等于电机铭牌上的值等于电机铭牌上的值等于电机铭牌上的值等于电机铭牌上的值等于电机铭牌上的值等于电机铭牌上的值2.3.2.输入指令设置参数组100110031103功能描述线控制启、停电机转向速度给定的信号来源设置322备注DI1为启动命令，1脉冲启动，DI2为停止命令，0脉冲停止电机的转动方向为反向AI2为速度给定的来源2.3.3．恒速运行设置参数组1201功能描述恒速选择设置0备注本项目未使用2.3.4．模拟输入设置参数组13041305功能描述AI2的低限AI2的高限设置4(20%)20(100%)备注AI2为速度给定命令量程下限为4mAAI2为速度给定命令量程高限为20mA2.3.5．继电器输出设置参数组1401功能描述继电器输出1设置1备注变频器准备状态继电器动作信号1=READY(准备)当变频器准备就绪时动作变频器准备状态继电器1402继电器输出22动作信号2=RUN(运行)当变频器准备就绪时动作变频器准备状态继电器1403继电器输出34动作信号4=FAULT(故障)当变频器准备就绪时动作2.3.6.模拟输出设置参数组150115041505功能描述模拟输出1的内容AO1的最小值AO1的最大值设置102020备注AO1为速度反馈，4～20mA信号AO1为速度反馈命令量程下限为0mAAO1为速度反馈命令量程上限为20mA2.3.7.系统控制设置参数组1601功能描述运行允许设置0备注允许变频器不需要连接外部允许运行信号就可以起动将START（启动软键）1604故障复位选择7/STOP（停止软键）定义为复位2.3.8．电机的频率最大限定设置参数组2008功能描述最大频率设置50备注变频器最大输出频率2.3.9．启动/停止设置参数组21012102功能描述斜坡启动积分（斜坡）停车设置82备注从零速直接启动从最高频率到0频率的停车2.3.10．加速/减速设置参数组2201功能描述加速减速曲线（斜坡）选择设置1备注DI1数字输入口为积分曲线（斜坡）选择至此，变频器参数设置完毕。关于变频器详细参数设置，见《变频器参数设置表》
