铁矿平巷掘进爆破设计VIP免费

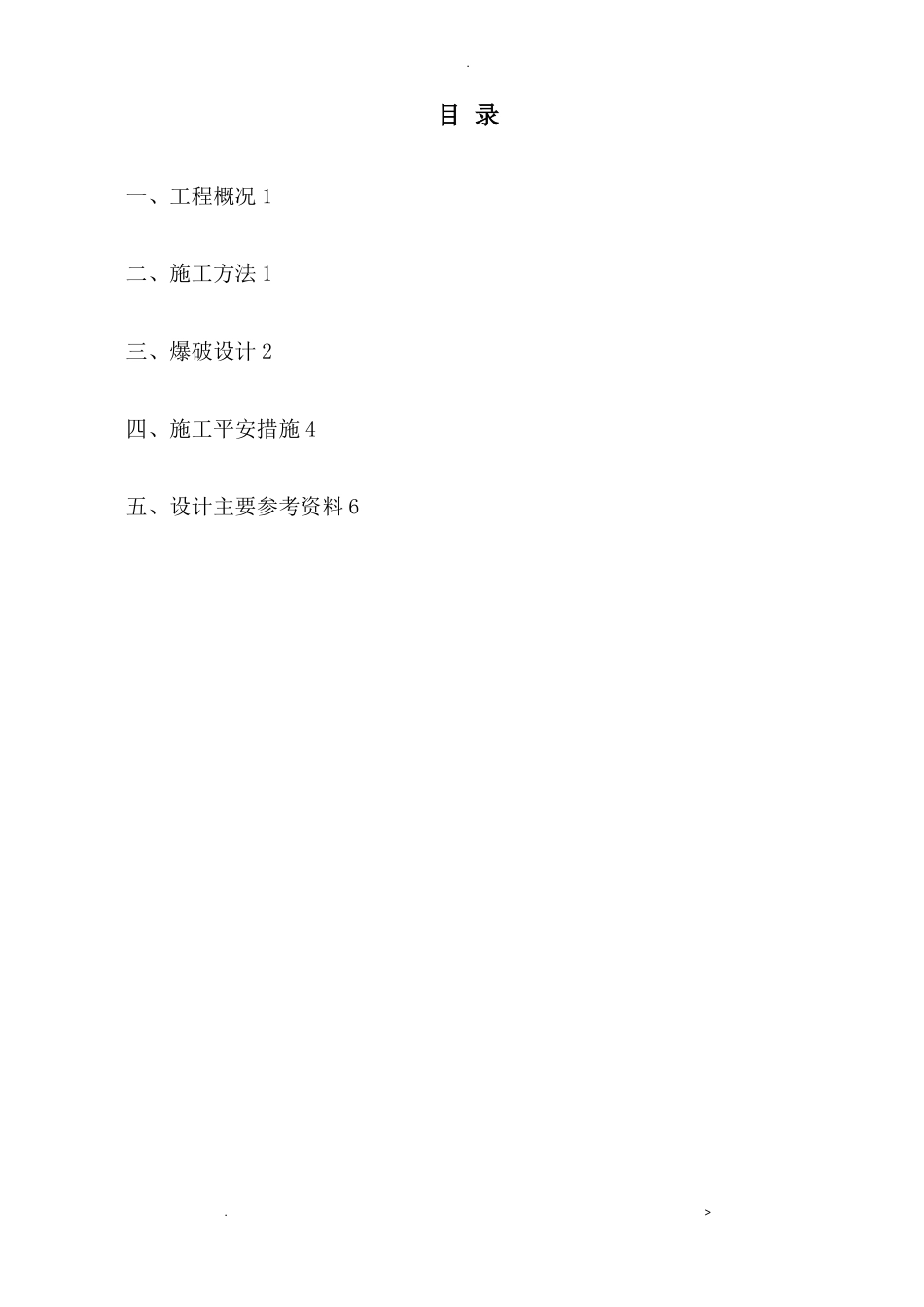

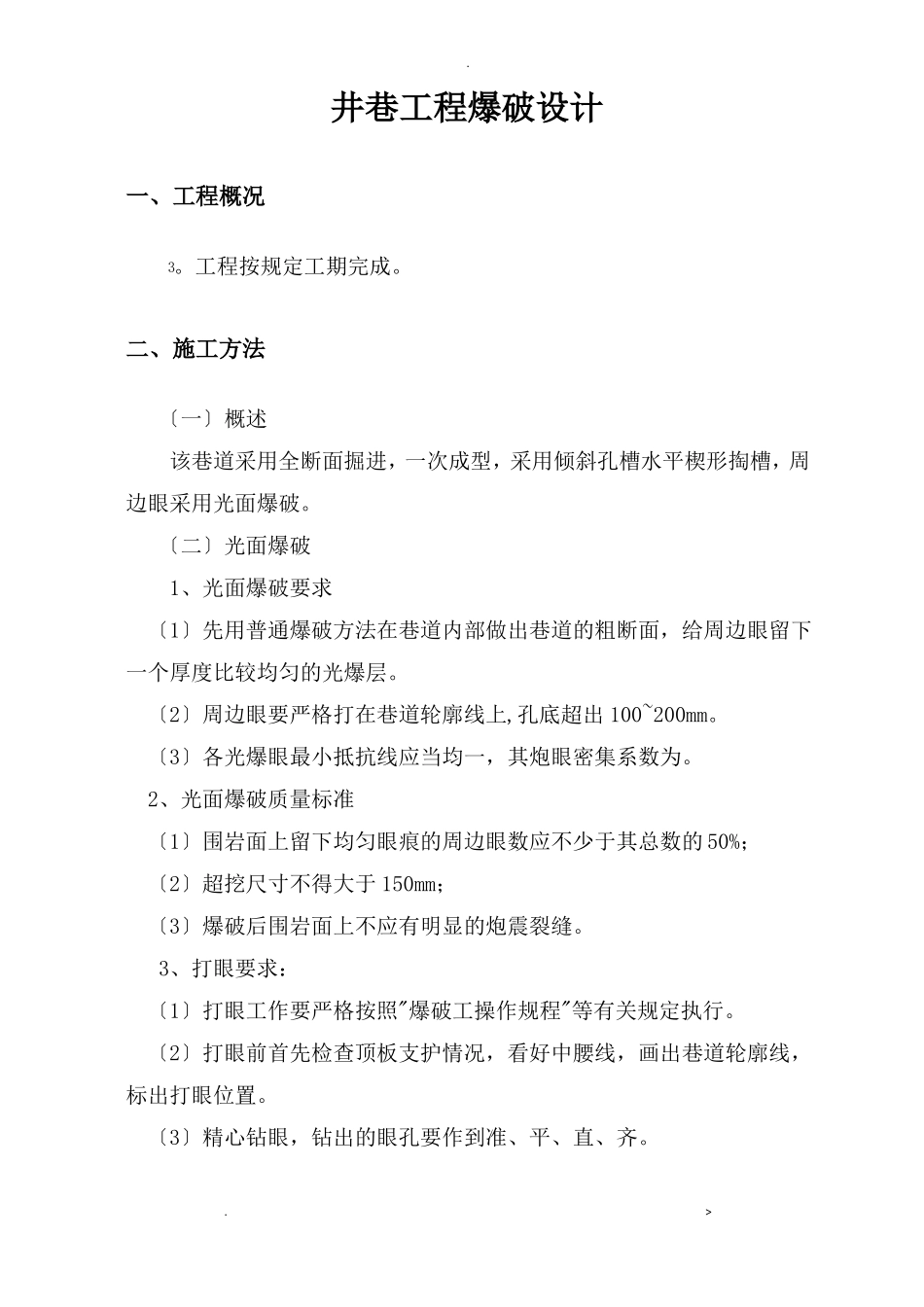

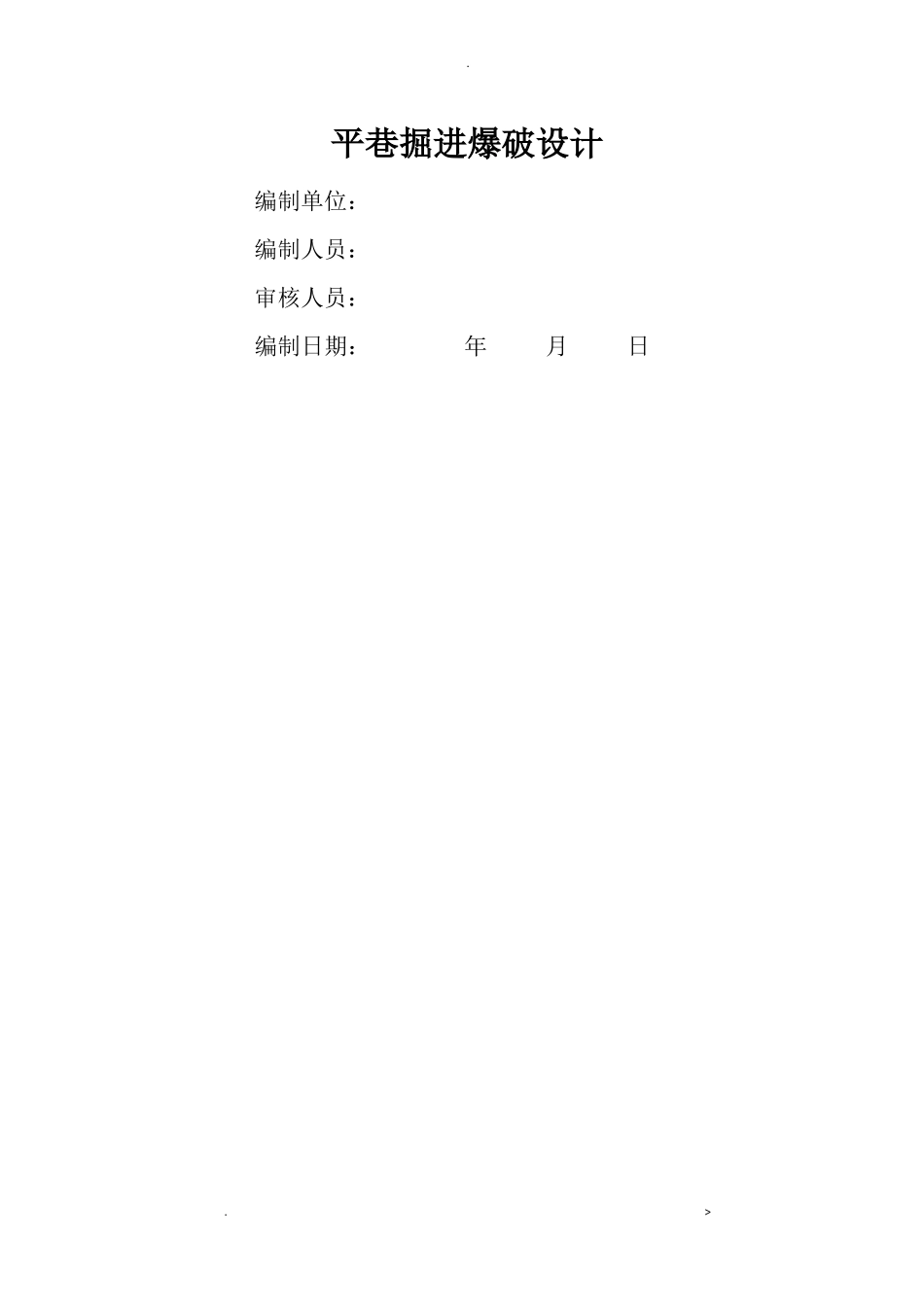

.平巷掘进爆破设计编制单位：编制人员：审核人员：编制日期：.年月>日.目录一、工程概况1二、施工方法1三、爆破设计2四、施工平安措施4五、设计主要参考资料6.>.井巷工程爆破设计一、工程概况3。工程按规定工期完成。二、施工方法〔一〕概述该巷道采用全断面掘进，一次成型，采用倾斜孔槽水平楔形掏槽，周边眼采用光面爆破。〔二〕光面爆破1、光面爆破要求〔1〕先用普通爆破方法在巷道内部做出巷道的粗断面，给周边眼留下一个厚度比较均匀的光爆层。〔2〕周边眼要严格打在巷道轮廓线上,孔底超出100~200mm。〔3〕各光爆眼最小抵抗线应当均一，其炮眼密集系数为。2、光面爆破质量标准〔1〕围岩面上留下均匀眼痕的周边眼数应不少于其总数的50%；〔2〕超挖尺寸不得大于150mm；〔3〕爆破后围岩面上不应有明显的炮震裂缝。3、打眼要求：〔1〕打眼工作要严格按照"爆破工操作规程"等有关规定执行。〔2〕打眼前首先检查顶板支护情况，看好中腰线，画出巷道轮廓线，标出打眼位置。〔3〕精心钻眼，钻出的眼孔要作到准、平、直、齐。.>.〈三〉钻爆器材钻眼工具：7655气腿式凿岩机，Φ32钻头。掏槽方式：倾斜孔掏槽水平楔形掏槽方式。定炮方式：反向定炮联线方式：导爆管起爆爆破材料：炸药为二号岩石乳化炸药，规格为φ32mm，每卷重量为0.15Kg，长度是200mm。爆破网路采用电力起爆网路连接，孔内采用1～3段毫秒延期塑料导爆管，相邻段次后一段次比前一段次延时25毫秒，反向装药。网路用塑料导爆管引爆。三、爆破设计〔一〕炮眼深度炮眼深度是巷道掘进爆破中最根本的技术参数，影响炮眼深度的因素主要有：岩石性质、钻眼机械、循环作业方式、炸药威力等，在选择炮眼深度时应综合考虑〔主要是根据钻机性能、环作业方式确定和单位工时消耗〕，本巷道开挖断面大小s=14.28m2和岩石稳固性系数大，故孔深选取1.5m。〔二〕炮孔数目由于岩石是闪长岩，硬而脆，采用岩石硬度系数f=10。根据经历公式：N=3.3〔fs2〕1/3计算，得大概炮孔数目为N=42个，根据工程断面实际布置炮眼个数48个。3，预算出循环消耗总药量为Q=qv=19.3kg。〔三〕掏槽形式本次设计采用水平楔形掏槽。.>.〔四〕炮眼参数的选择a掏槽眼：炮孔与工作面夹角77º，布置三对掏槽眼，对眼间距为1.4m，排距为400mm，孔深为1.7m。b周边眼：考虑炮孔周边应力分布均匀，孔距选择400mm，孔径为38mm，孔深为1.5m，其周边孔与工作面夹角85º，按照实际情况，布置23个眼，采用间隔装药。c辅助孔眼：炮孔间距在800mm左右，根据实际断面调整，孔数为12个，孔深为1.5m。〔五〕总药量掏槽孔每个孔装4卷，共6个孔，装药长度为0.8m，填塞大约500mm，单孔药量为0.6kg。周边眼每个孔装2卷，共23个孔，间隔装药，底部密集一点，填塞大约500mm，单孔药量为0.3kg。辅助眼每个孔装2卷，共12个孔，填塞大约500mm，孔口为填完局部用空气间隔，单孔药量为0.45kg。底孔每个孔3卷，共7个孔，连续装药，填塞大约500mm，单孔装药量为0.45kg。因此Q总×××19=19.05kg与预估循环消耗量Q=qv=19.3kg近符合设计要求。延米钻孔量：〔6×1.7+42×1.5〕/1.5=48.8m。3。÷1.5=12.7kg/m。附表：表一炮眼参数及装药量表表二爆破预期效果表.>.表一炮眼参数及装药量表炮眼名称掏槽眼辅助眼周边眼底眼合计眼眼号深〔m〕1~67~1819-4142~4848眼距〔m〕1400800400400水平77908590垂直每眼眼数9090858561223748总量角〔度〕装药量〔公斤〕爆破顺序12344联线方法导爆管簇炮泥长度(m)表二爆破预期效果表12345678工程名称炸药消耗量每米炸药消耗量每循环炮眼总长度每立方米岩石导爆管消耗量循环进度炮眼利用率爆破体积〔实体〕每米雷管消耗量单位Kg/m3数量1.039032kg/mm个/mm%m个/m3〔六〕炮眼布置图、起爆网络图(附图1)〔七〕构造示意图a－掏槽眼b－辅助眼、底眼c－周边眼1－炮泥2－水炮泥3－炸药4－导爆管四、施工平安措施1、各工种必须严格执行"金属非金属矿山平安规程"〔GB16243-2006〕及矿上有关规定。2、钻眼必须严格按照爆破图表的要求。3、绝对不允许在残眼内打眼，严禁无水打眼。4、严格执行放炮管理制度，下井后放炮钥匙必须由平安员保管。放炮员必须持证上岗，严格执行放炮"三人连锁...
