变电站接地方案VIP免费

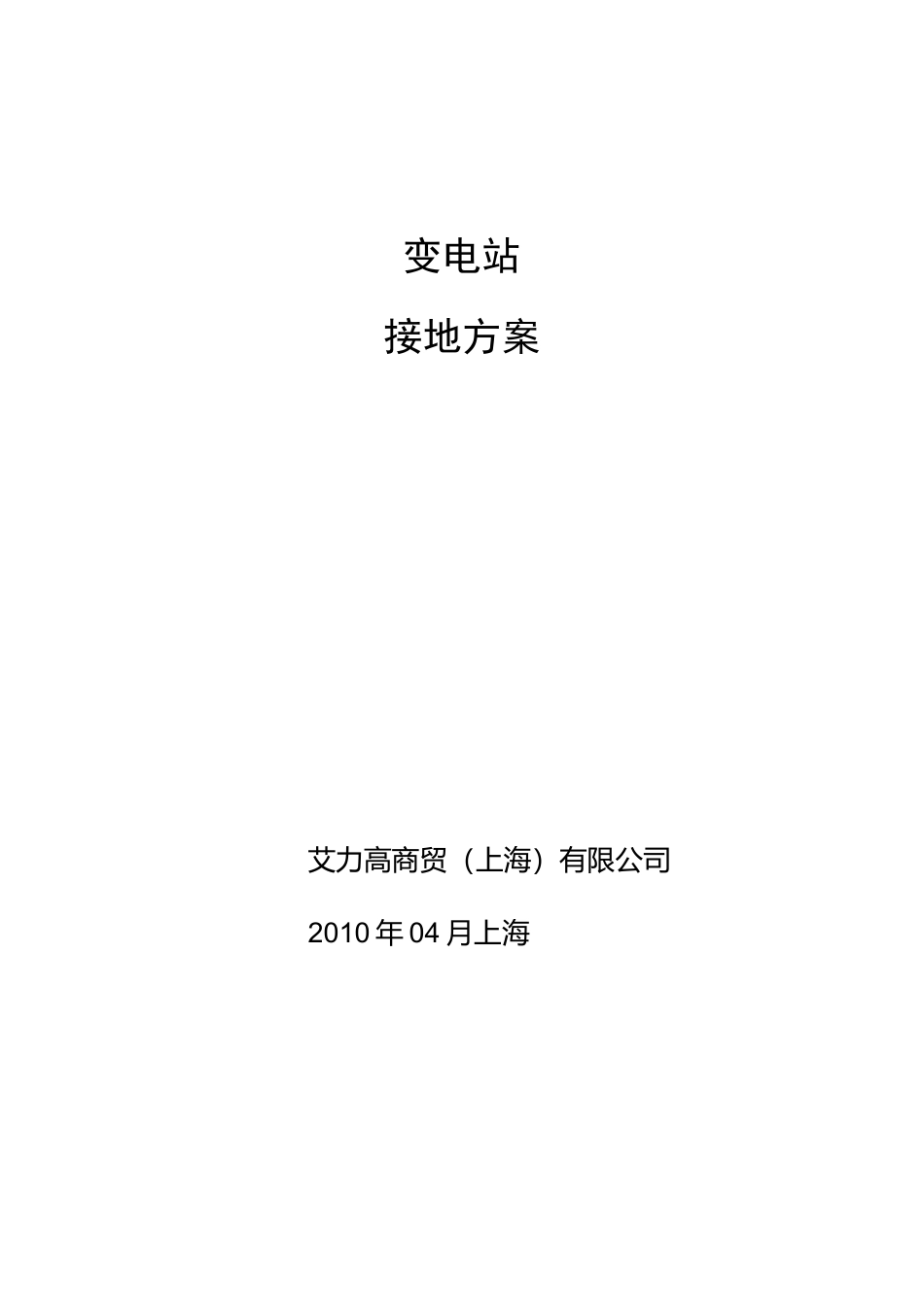

变电站接地方案_第1页
1/27

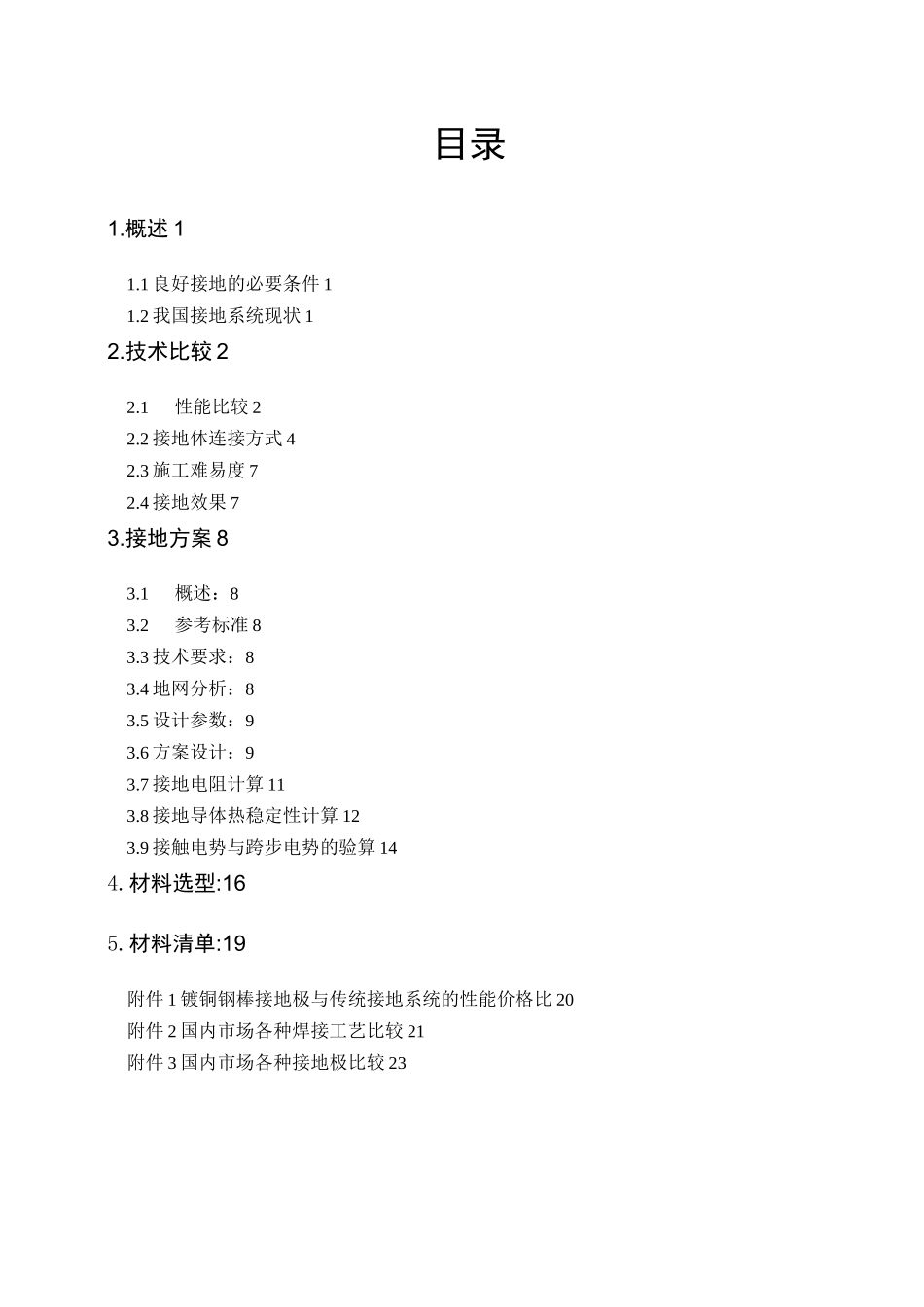

变电站接地方案_第2页
2/27

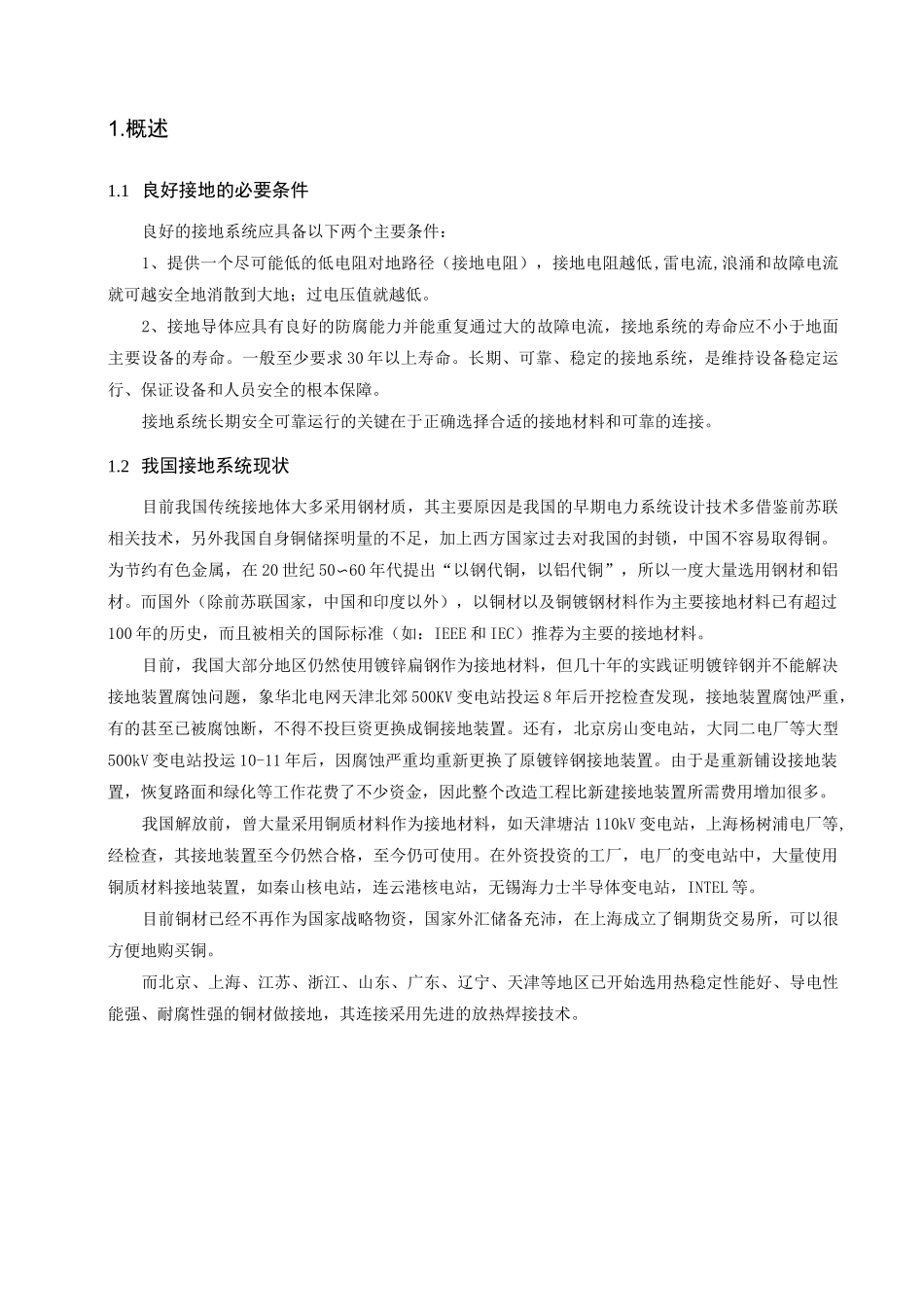

变电站接地方案_第3页
3/27
变电站接地方案艾力高商贸(上海)有限公司2010年04月上海目录1.概述11.1良好接地的必要条件11.2我国接地系统现状12.技术比较22.1性能比较22.2接地体连接方式42.3施工难易度72.4接地效果73.接地方案83.1概述:83.2参考标准83.3技术要求:83.4地网分析:83.5设计参数:93.6方案设计:93.7接地电阻计算113.8接地导体热稳定性计算123.9接触电势与跨步电势的验算144.材料选型:165.材料清单:19附件1镀铜钢棒接地极与传统接地系统的性能价格比20附件2国内市场各种焊接工艺比较21附件3国内市场各种接地极比较231.概述1.1良好接地的必要条件良好的接地系统应具备以下两个主要条件:1、提供一个尽可能低的低电阻对地路径(接地电阻),接地电阻越低,雷电流,浪涌和故障电流就可越安全地消散到大地;过电压值就越低。2、接地导体应具有良好的防腐能力并能重复通过大的故障电流,接地系统的寿命应不小于地面主要设备的寿命。一般至少要求30年以上寿命。长期、可靠、稳定的接地系统,是维持设备稳定运行、保证设备和人员安全的根本保障。接地系统长期安全可靠运行的关键在于正确选择合适的接地材料和可靠的连接。1.2我国接地系统现状目前我国传统接地体大多采用钢材质,其主要原因是我国的早期电力系统设计技术多借鉴前苏联相关技术,另外我国自身铜储探明量的不足,加上西方国家过去对我国的封锁,中国不容易取得铜。为节约有色金属,在20世纪50〜60年代提出“以钢代铜,以铝代铜”,所以一度大量选用钢材和铝材。而国外(除前苏联国家,中国和印度以外),以铜材以及铜镀钢材料作为主要接地材料已有超过100年的历史,而且被相关的国际标准(如:IEEE和IEC)推荐为主要的接地材料。目前,我国大部分地区仍然使用镀锌扁钢作为接地材料,但几十年的实践证明镀锌钢并不能解决接地装置腐蚀问题,象华北电网天津北郊500KV变电站投运8年后开挖检查发现,接地装置腐蚀严重,有的甚至已被腐蚀断,不得不投巨资更换成铜接地装置。还有,北京房山变电站,大同二电厂等大型500kV变电站投运10-11年后,因腐蚀严重均重新更换了原镀锌钢接地装置。由于是重新铺设接地装置,恢复路面和绿化等工作花费了不少资金,因此整个改造工程比新建接地装置所需费用增加很多。我国解放前,曾大量采用铜质材料作为接地材料,如天津塘沽110kV变电站,上海杨树浦电厂等,经检查,其接地装置至今仍然合格,至今仍可使用。在外资投资的工厂,电厂的变电站中,大量使用铜质材料接地装置,如秦山核电站,连云港核电站,无锡海力士半导体变电站,INTEL等。目前铜材已经不再作为国家战略物资,国家外汇储备充沛,在上海成立了铜期货交易所,可以很方便地购买铜。而北京、上海、江苏、浙江、山东、广东、辽宁、天津等地区已开始选用热稳定性能好、导电性能强、耐腐性强的铜材做接地,其连接采用先进的放热焊接技术。2.技术比较2.1性能比较分别从导电性、热稳定性、耐腐蚀性等方面比较铜接地体与热镀锌钢接地体的差异。2.1.1导电性能铜和钢在20°C时的电阻率分别是17.24X10-6(Q・mm)和138X10-6(Q・mm)。若以铜的导电率为100%,标准1020钢的导电率仅为10.8%,因此铜的导电率是钢的10倍左右。而30%导电率镀铜钢线导电率为30%,40%导电率镀铜钢线导电率为40%,均远较钢接地体好。尤其是在集肤效应下,高频时镀铜钢绞线导电性能远远优于钢材。即,铜接地体导电性能较钢接地体好。2.1.2热稳定性铜的熔点为1083°C,短路时最高允许温度为450°C;而钢的熔点为1510°C,短路时最高允许温度为400°C。因此,接地体截面相同时,铜材热稳定性较好。同等热稳定性能时,钢接地体所需的截面积为铜材的3倍,是30%镀铜钢绞线的2.5倍,是40%镀铜钢绞线的2.8倍。2.1.3耐腐性接地体的腐蚀主要有化学腐蚀和电化学腐蚀两种形式,在多数情况下,这两种腐蚀同时存在。铜在土壤中的腐蚀速度大约是钢材的1/10~1/50,是镀锌钢的耐腐蚀性的3倍以上,而且电气性能稳定。铜的表面会产生附着性极强的氧化物(铜绿),能够对内部的铜起很好的保护作用,阻断腐蚀的形成。当铜与其它金属(钢结构、水管、气管、电缆护套等)共存地下时,铜作为阴极不会受腐蚀,腐蚀的是后者...
