火电工程W点、H点、S点的设置原则及一览表讲述资料VIP免费

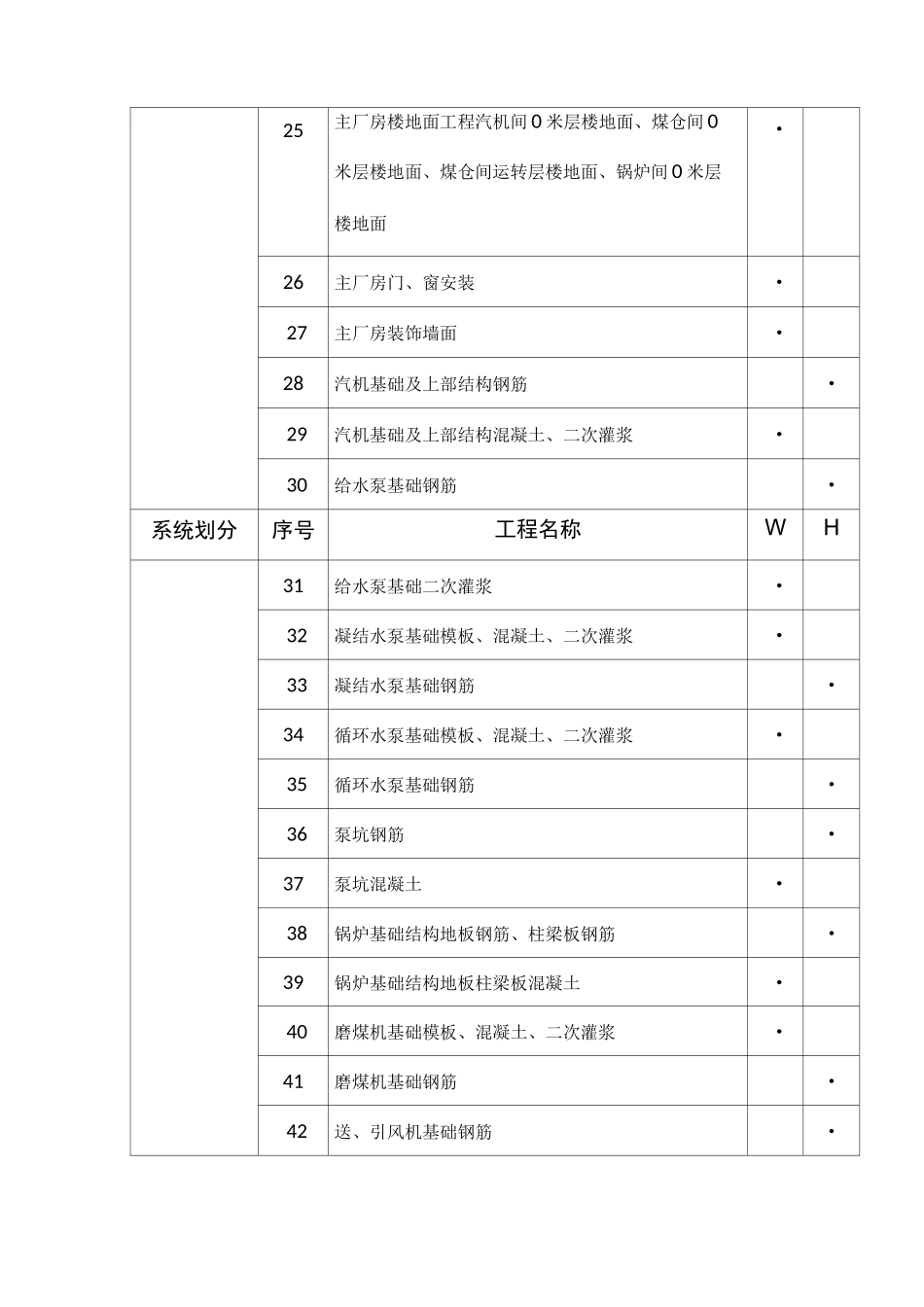

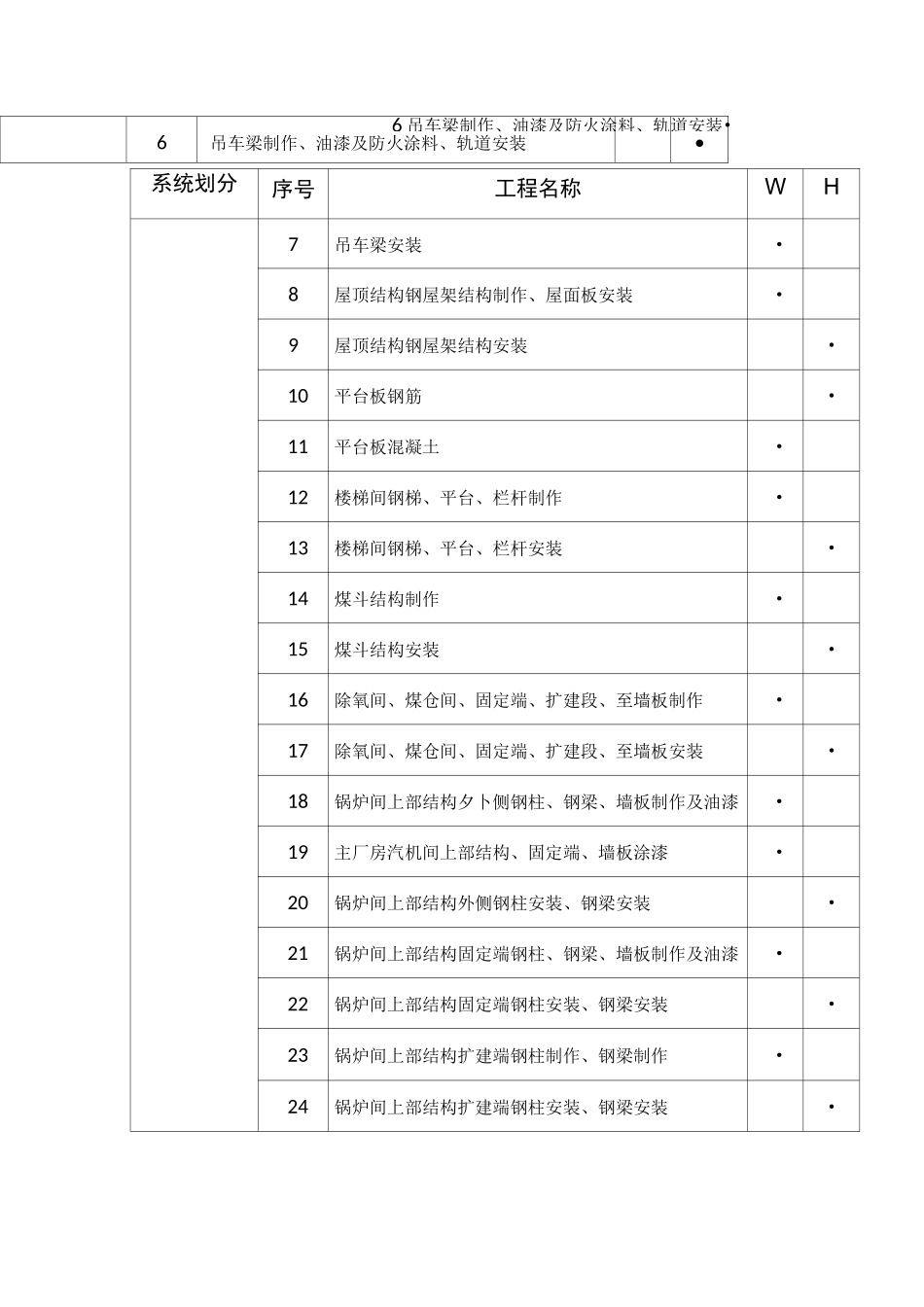

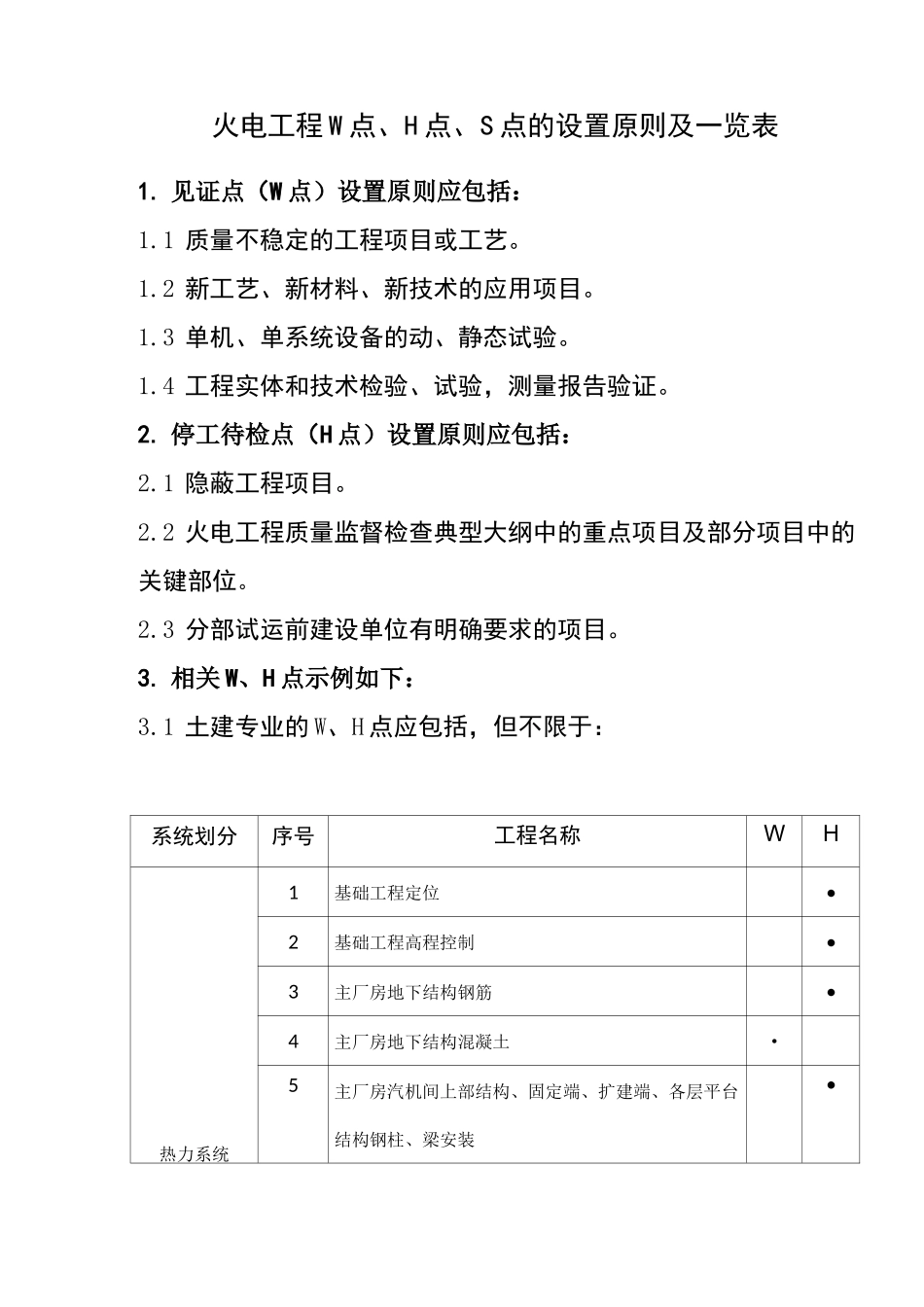

火电工程W点、H点、S点的设置原则及一览表1.见证点（W点）设置原则应包括：1.1质量不稳定的工程项目或工艺。1.2新工艺、新材料、新技术的应用项目。1.3单机、单系统设备的动、静态试验。1.4工程实体和技术检验、试验，测量报告验证。2.停工待检点（H点）设置原则应包括：2.1隐蔽工程项目。2.2火电工程质量监督检查典型大纲中的重点项目及部分项目中的关键部位。2.3分部试运前建设单位有明确要求的项目。3.相关W、H点示例如下：3.1土建专业的W、H点应包括，但不限于：系统划分序号工程名称WH热力系统1基础工程定位•2基础工程高程控制•3主厂房地下结构钢筋•4主厂房地下结构混凝土•5主厂房汽机间上部结构、固定端、扩建端、各层平台结构钢柱、梁安装•6吊车梁制作、油漆及防火涂料、轨道安装•6吊车梁制作、油漆及防火涂料、轨道安装•系统划分序号工程名称WH7吊车梁安装•8屋顶结构钢屋架结构制作、屋面板安装•9屋顶结构钢屋架结构安装•10平台板钢筋•11平台板混凝土•12楼梯间钢梯、平台、栏杆制作•13楼梯间钢梯、平台、栏杆安装•14煤斗结构制作•15煤斗结构安装•16除氧间、煤仓间、固定端、扩建段、至墙板制作•17除氧间、煤仓间、固定端、扩建段、至墙板安装•18锅炉间上部结构夕卜侧钢柱、钢梁、墙板制作及油漆•19主厂房汽机间上部结构、固定端、墙板涂漆•20锅炉间上部结构外侧钢柱安装、钢梁安装•21锅炉间上部结构固定端钢柱、钢梁、墙板制作及油漆•22锅炉间上部结构固定端钢柱安装、钢梁安装•23锅炉间上部结构扩建端钢柱制作、钢梁制作•24锅炉间上部结构扩建端钢柱安装、钢梁安装•25主厂房楼地面工程汽机间0米层楼地面、煤仓间0米层楼地面、煤仓间运转层楼地面、锅炉间0米层楼地面•26主厂房门、窗安装•27主厂房装饰墙面•28汽机基础及上部结构钢筋•29汽机基础及上部结构混凝土、二次灌浆•30给水泵基础钢筋•系统划分序号工程名称WH31给水泵基础二次灌浆•32凝结水泵基础模板、混凝土、二次灌浆•33凝结水泵基础钢筋•34循环水泵基础模板、混凝土、二次灌浆•35循环水泵基础钢筋•36泵坑钢筋•37泵坑混凝土•38锅炉基础结构地板钢筋、柱梁板钢筋•39锅炉基础结构地板柱梁板混凝土•40磨煤机基础模板、混凝土、二次灌浆•41磨煤机基础钢筋•42送、引风机基础钢筋•43送、引风机混凝土、二次灌浆•44排风机基础钢筋•45排风机基础混凝土、二次灌浆•46坑池钢筋•47坑池混凝土•48除尘器基础工程钢筋•49除尘器基础工程混凝土•50引风机室基础工程钢筋•51引风机室基础工程混凝土•52引风机室上部结构制作、油漆涂料•53引风机室上部结构安装•54烟道基础工程钢筋•55烟道上部结构砖墙砌筑•56烟道上部柱梁板钢筋•57烟道上部柱梁板混凝土•序号工程名称WH58烟道建筑工程屋面防水层、烟道支架基础模板•59烟道支架定位及咼程控制、挖方、支架基础钢筋•60烟道上部结构制作油漆涂料•61烟道上部结构安装油漆涂料•62输煤系统地基工程定位及咼程控制•63输煤系统结构工程钢筋•64输煤系统结构工程混凝土、防水层•65输煤栈桥基础钢筋、定位及高程控制•66输煤栈桥基础混凝土•67输煤栈桥上部结构柱梁板钢筋•68输煤栈桥上部结构柱梁板混凝土•69煤场工程及斗轮机基础定位及咼程控制•70煤场工程及斗轮机基础钢筋•71煤场工程及斗轮机基础混凝土•72煤场挡墙钢筋•73煤场挡墙混凝土；排水沟混凝土•74干煤棚定位及高程控制•75干煤棚地下结构基础钢筋、挡煤墙钢筋•76干煤棚地下结构混凝土•77干煤棚上部结构制作、油漆、维护板安装•78干煤棚上部钢结构安装•79卸油栈台地基工程定位及咼程控制、基础钢筋•80卸油栈台地基工程混凝土•81油泵房定位及咼程控制、挖方、基础钢筋•82油泵房基础钢筋•83油泵房混凝土•84油泵房上部结构柱、梁、板钢筋•序号工程名称WH85油泵房上部结构柱、梁、板混凝土•86燃料油罐地基工程定位及高程控制、挖方、基础钢筋•87燃料油罐地基工程混凝土•88油罐区域围墙、道路•89油罐区域避雷针•90油罐区域照明工程器具安装及配电箱（盘）安装•91油管沟道及支架地基工程定位及咼程控制、挖方、油管沟道钢筋、沟道盖板制作、安装•92...
