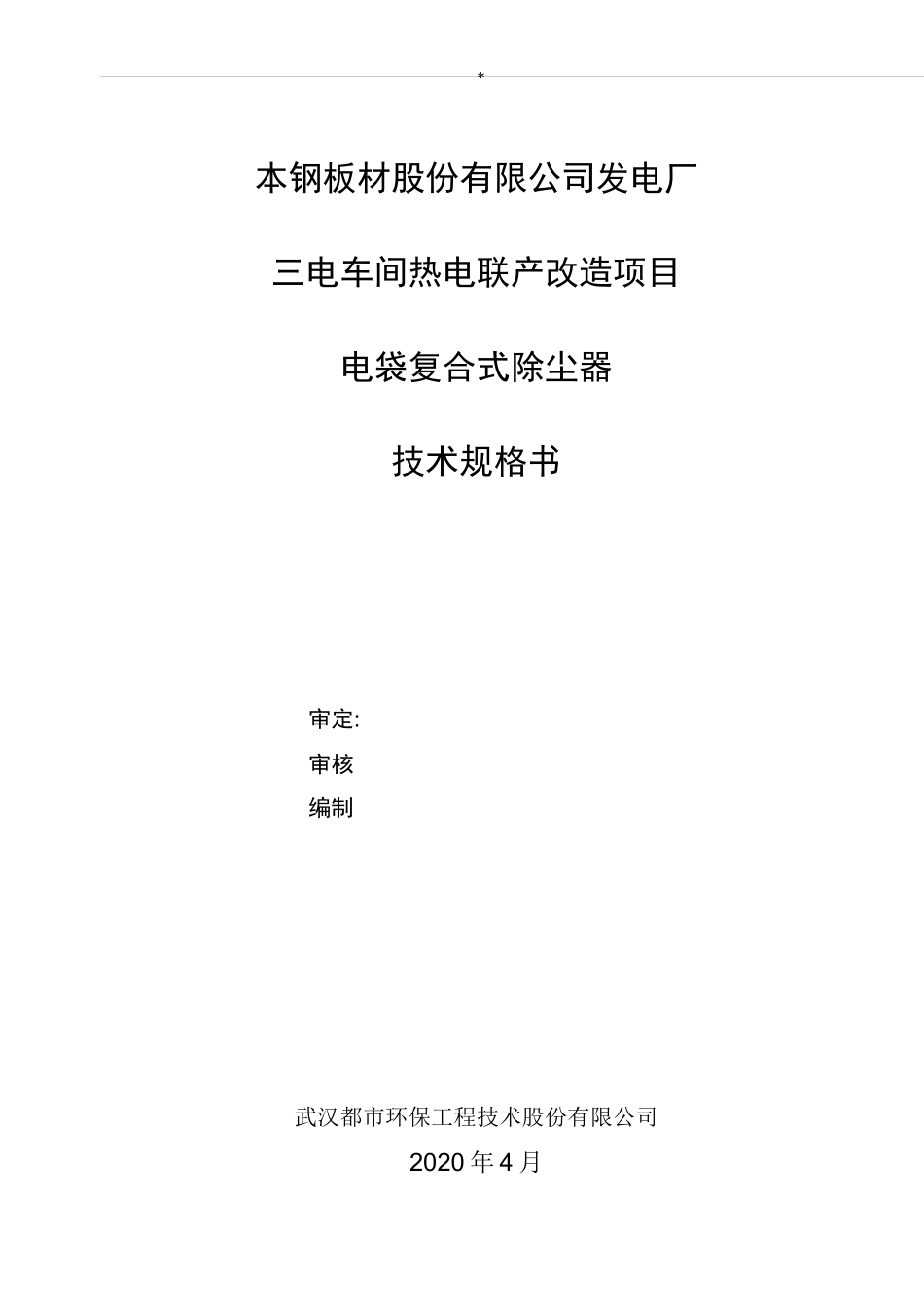

电袋除尘器技术规格书_第1页
1/17

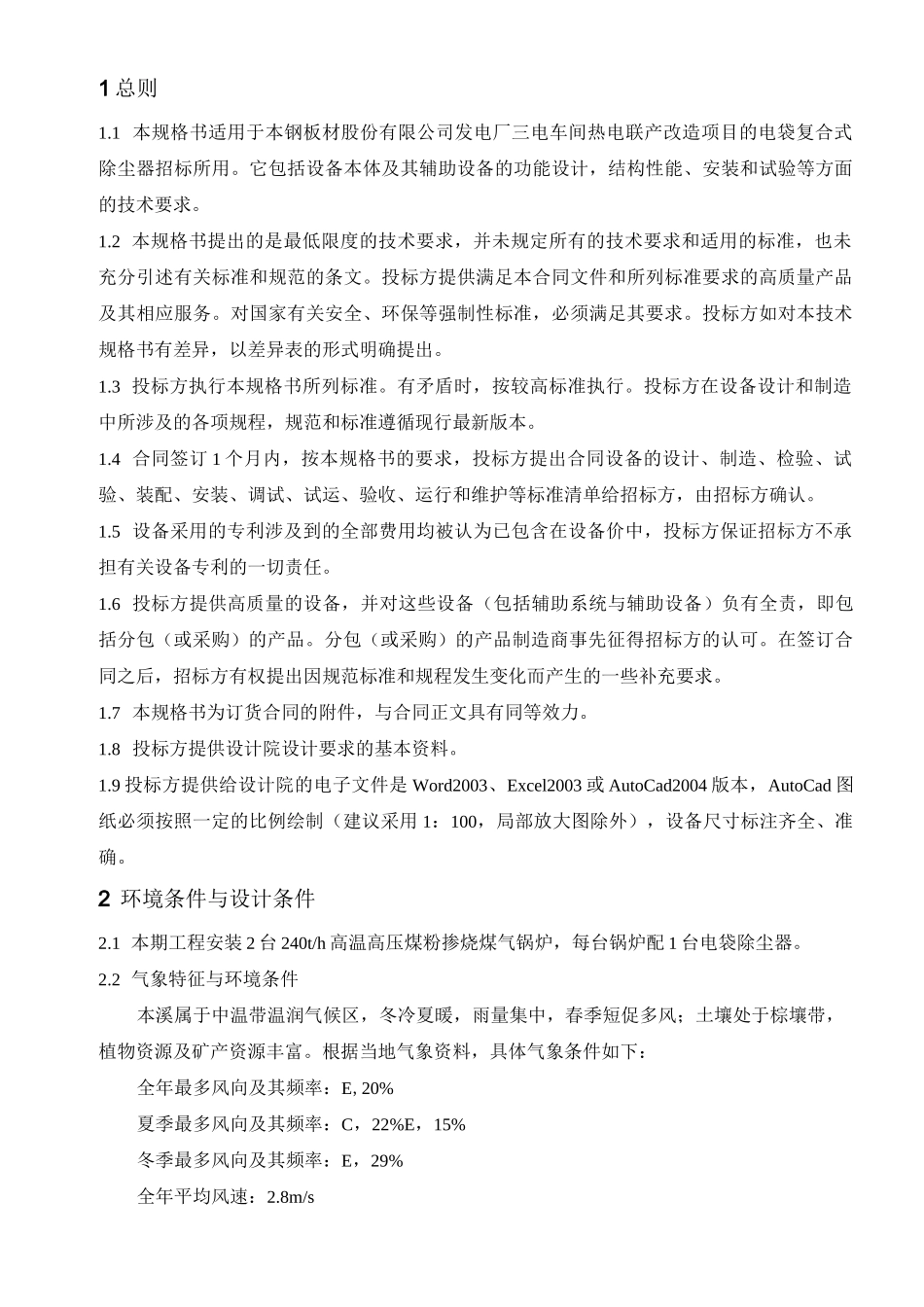

电袋除尘器技术规格书_第2页
2/17

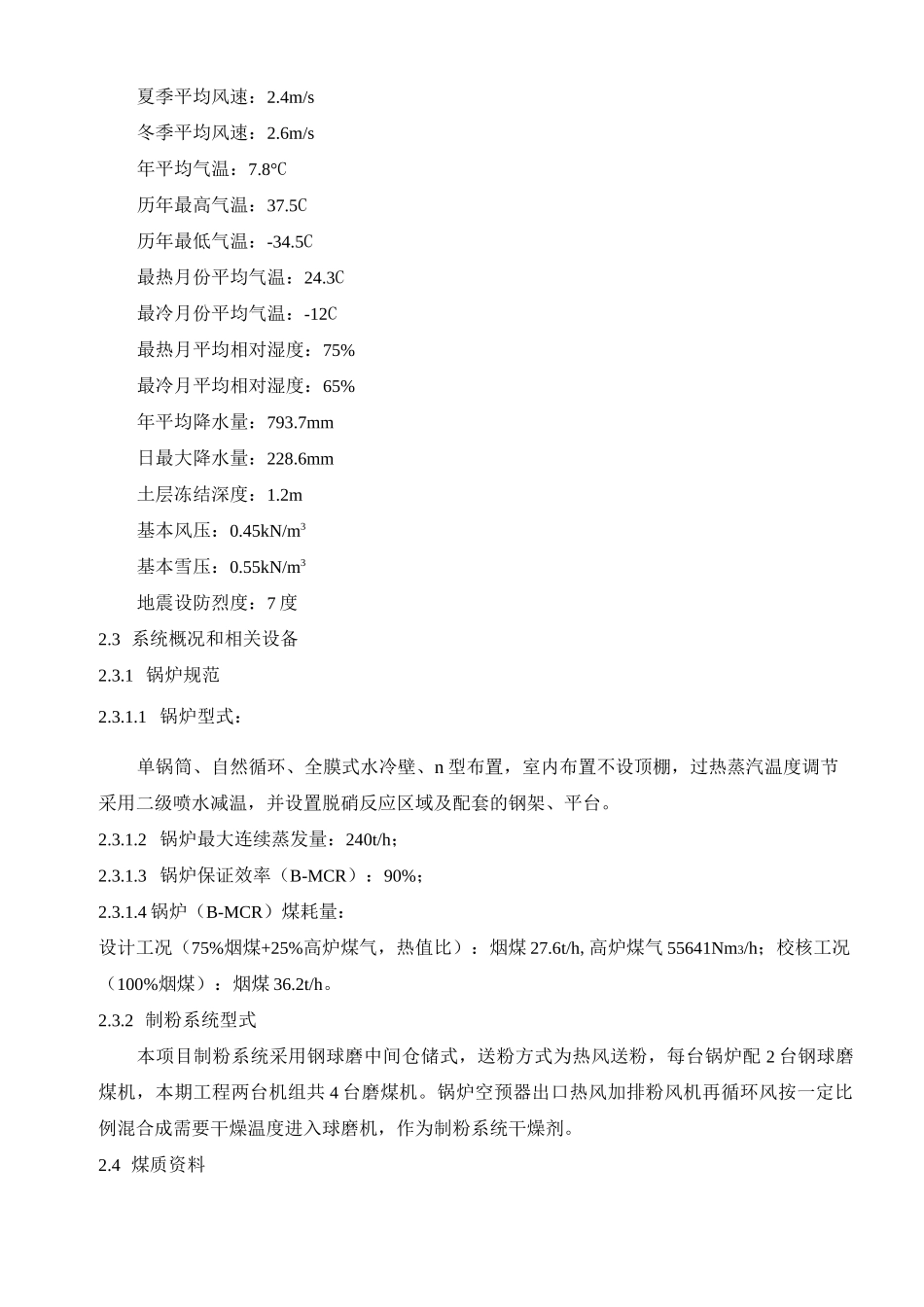

电袋除尘器技术规格书_第3页
3/17
*本钢板材股份有限公司发电厂三电车间热电联产改造项目电袋复合式除尘器技术规格书审定:审核编制武汉都市环保工程技术股份有限公司2020年4月1总则1.1本规格书适用于本钢板材股份有限公司发电厂三电车间热电联产改造项目的电袋复合式除尘器招标所用。它包括设备本体及其辅助设备的功能设计,结构性能、安装和试验等方面的技术要求。1.2本规格书提出的是最低限度的技术要求,并未规定所有的技术要求和适用的标准,也未充分引述有关标准和规范的条文。投标方提供满足本合同文件和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准,必须满足其要求。投标方如对本技术规格书有差异,以差异表的形式明确提出。1.3投标方执行本规格书所列标准。有矛盾时,按较高标准执行。投标方在设备设计和制造中所涉及的各项规程,规范和标准遵循现行最新版本。1.4合同签订1个月内,按本规格书的要求,投标方提出合同设备的设计、制造、检验、试验、装配、安装、调试、试运、验收、运行和维护等标准清单给招标方,由招标方确认。1.5设备采用的专利涉及到的全部费用均被认为已包含在设备价中,投标方保证招标方不承担有关设备专利的一切责任。1.6投标方提供高质量的设备,并对这些设备(包括辅助系统与辅助设备)负有全责,即包括分包(或采购)的产品。分包(或采购)的产品制造商事先征得招标方的认可。在签订合同之后,招标方有权提出因规范标准和规程发生变化而产生的一些补充要求。1.7本规格书为订货合同的附件,与合同正文具有同等效力。1.8投标方提供设计院设计要求的基本资料。1.9投标方提供给设计院的电子文件是Word2003、Excel2003或AutoCad2004版本,AutoCad图纸必须按照一定的比例绘制(建议采用1:100,局部放大图除外),设备尺寸标注齐全、准确。2环境条件与设计条件2.1本期工程安装2台240t/h高温高压煤粉掺烧煤气锅炉,每台锅炉配1台电袋除尘器。2.2气象特征与环境条件本溪属于中温带温润气候区,冬冷夏暖,雨量集中,春季短促多风;土壤处于棕壤带,植物资源及矿产资源丰富。根据当地气象资料,具体气象条件如下:全年最多风向及其频率:E,20%夏季最多风向及其频率:C,22%E,15%冬季最多风向及其频率:E,29%全年平均风速:2.8m/s夏季平均风速:2.4m/s冬季平均风速:2.6m/s年平均气温:7.8°C历年最高气温:37.5C历年最低气温:-34.5C最热月份平均气温:24.3C最冷月份平均气温:-12C最热月平均相对湿度:75%最冷月平均相对湿度:65%年平均降水量:793.7mm日最大降水量:228.6mm土层冻结深度:1.2m基本风压:0.45kN/m3基本雪压:0.55kN/m3地震设防烈度:7度2.3系统概况和相关设备2.3.1锅炉规范2.3.1.1锅炉型式:单锅筒、自然循环、全膜式水冷壁、n型布置,室内布置不设顶棚,过热蒸汽温度调节采用二级喷水减温,并设置脱硝反应区域及配套的钢架、平台。2.3.1.2锅炉最大连续蒸发量:240t/h;2.3.1.3锅炉保证效率(B-MCR):90%;2.3.1.4锅炉(B-MCR)煤耗量:设计工况(75%烟煤+25%高炉煤气,热值比):烟煤27.6t/h,高炉煤气55641Nm3/h;校核工况(100%烟煤):烟煤36.2t/h。2.3.2制粉系统型式本项目制粉系统采用钢球磨中间仓储式,送粉方式为热风送粉,每台锅炉配2台钢球磨煤机,本期工程两台机组共4台磨煤机。锅炉空预器出口热风加排粉风机再循环风按一定比例混合成需要干燥温度进入球磨机,作为制粉系统干燥剂。2.4煤质资料*2.5锅炉额定负荷燃烧数据汇总表(按锅炉厂提供):项目单位设计工况校核工况锅炉出口排烟温度C155135锅炉出口烟气量Nm3/h306000282500锅炉出口烟气含尘量g/Nm320.328.13设备规范3.1设备名称:电袋除尘器3.2设备台数:2台;3.3设备参数除尘器型式卧式每台锅炉所配台数1台烟气入口温度120C,最高200C保证除尘效率>出口含尘浓度<20Nmg/m3除尘器有效截面*烟气有效停留时间本体初阻力
