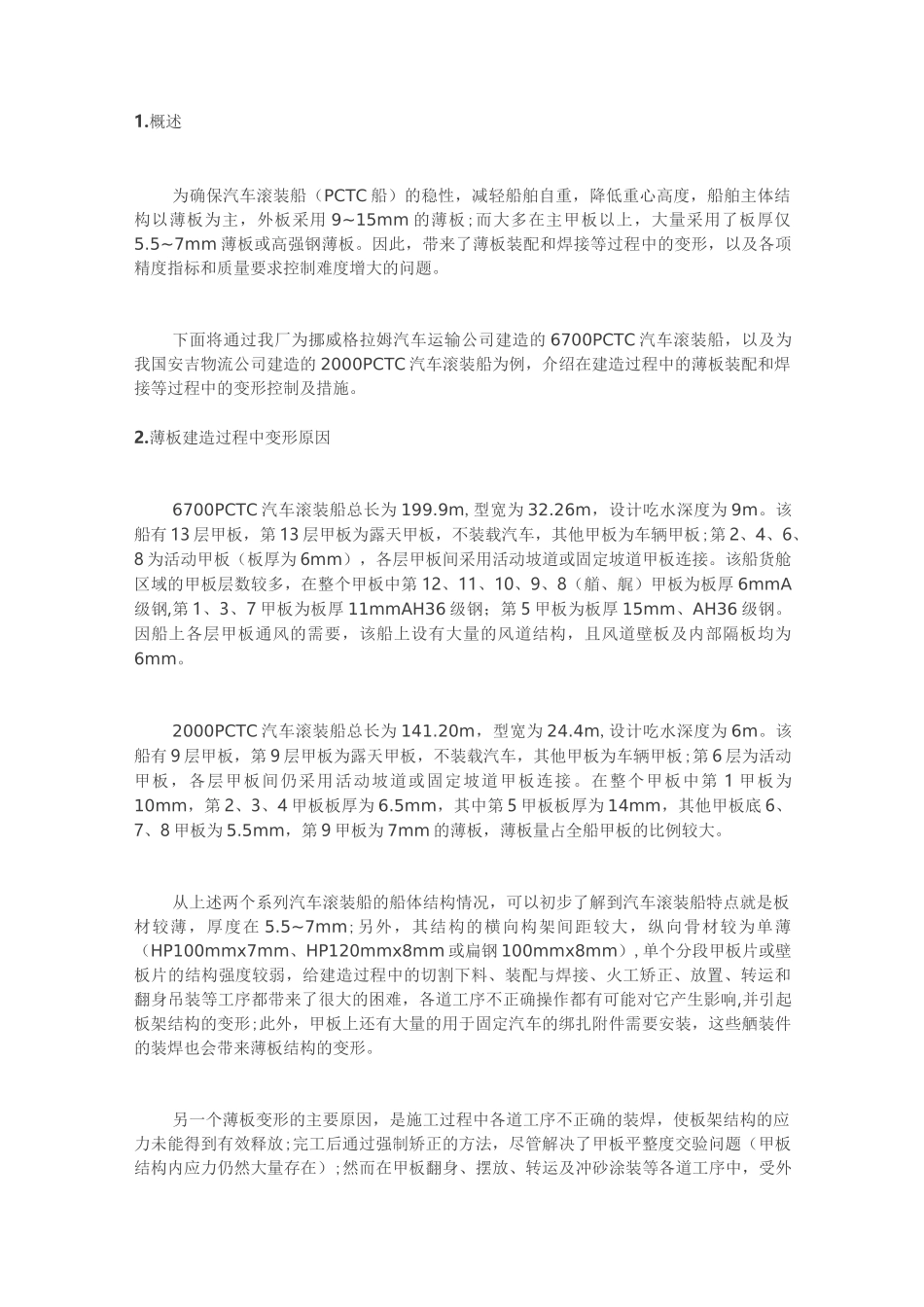

1.概述为确保汽车滚装船（PCTC船）的稳性，减轻船舶自重，降低重心高度，船舶主体结构以薄板为主，外板采用9~15mm的薄板;而大多在主甲板以上，大量采用了板厚仅5.5~7mm薄板或高强钢薄板。因此，带来了薄板装配和焊接等过程中的变形，以及各项精度指标和质量要求控制难度增大的问题。下面将通过我厂为挪威格拉姆汽车运输公司建造的6700PCTC汽车滚装船，以及为我国安吉物流公司建造的2000PCTC汽车滚装船为例，介绍在建造过程中的薄板装配和焊接等过程中的变形控制及措施。2.薄板建造过程中变形原因6700PCTC汽车滚装船总长为199.9m,型宽为32.26m，设计吃水深度为9m。该船有13层甲板，第13层甲板为露天甲板，不装载汽车，其他甲板为车辆甲板;第2、4、6、8为活动甲板（板厚为6mm），各层甲板间采用活动坡道或固定坡道甲板连接。该船货舱区域的甲板层数较多，在整个甲板中第12、11、10、9、8（艏、艉）甲板为板厚6mmA级钢,第1、3、7甲板为板厚11mmAH36级钢；第5甲板为板厚15mm、AH36级钢。因船上各层甲板通风的需要，该船上设有大量的风道结构，且风道壁板及内部隔板均为6mm。2000PCTC汽车滚装船总长为141.20m，型宽为24.4m,设计吃水深度为6m。该船有9层甲板，第9层甲板为露天甲板，不装载汽车，其他甲板为车辆甲板;第6层为活动甲板，各层甲板间仍采用活动坡道或固定坡道甲板连接。在整个甲板中第1甲板为10mm，第2、3、4甲板板厚为6.5mm，其中第5甲板板厚为14mm，其他甲板底6、7、8甲板为5.5mm，第9甲板为7mm的薄板，薄板量占全船甲板的比例较大。从上述两个系列汽车滚装船的船体结构情况，可以初步了解到汽车滚装船特点就是板材较薄，厚度在5.5~7mm;另外，其结构的横向构架间距较大，纵向骨材较为单薄（HP100mmx7mm、HP120mmx8mm或扁钢100mmx8mm）,单个分段甲板片或壁板片的结构强度较弱，给建造过程中的切割下料、装配与焊接、火工矫正、放置、转运和翻身吊装等工序都带来了很大的困难，各道工序不正确操作都有可能对它产生影响,并引起板架结构的变形;此外，甲板上还有大量的用于固定汽车的绑扎附件需要安装，这些舾装件的装焊也会带来薄板结构的变形。另一个薄板变形的主要原因，是施工过程中各道工序不正确的装焊，使板架结构的应力未能得到有效释放;完工后通过强制矫正的方法，尽管解决了甲板平整度交验问题（甲板结构内应力仍然大量存在）;然而在甲板翻身、摆放、转运及冲砂涂装等各道工序中，受外力的作用，使甲板内在的应力逐步释放，造成后期甲板的严重变形。因此，合理地安排装配顺序和焊接顺序，以及过程中的其他环节按规定和要求执行，都将有助于减少薄板结构的变形。关键还是控制好建造过程中的每一个环节和步骤，制定出相应的合理方法和手段，来降低薄板在建造过程中的变形。3.薄板装配焊接变形的控制措施薄板的建造变形控制，目前是一个工艺技术性难题，要控制薄板的建造变形，不能单从某一个方面去考虑，而应该从板材的下料预制、装焊前准备、装焊的过程中控制、焊后处理，以及吊运摆放等多个方面综合考虑。下面以甲板分段和风道壁板建造过程中的几个方面阐述。（1）下料预制过程的控制主要包括以下几点：第一，7mm以下的钢板在预处理和数切后，必须进行两次校平，以释放板材的内应力。第二，无论是手工切割、自动或半自动割刀，板材切割必须选用***割嘴切割，控制好相应的切割速度，以减小边缘的切割变形。第三，切割后的薄板板材和构件吊运、翻身时，应采用电磁吊、多点吊、专用吊梁和吊夹具，不允许在板材上装焊吊码，进行单点吊运，以免产生板材和构件不必要的弯曲变形，同时，也为减少不必要的码板装焊、拆除和批磨等无用工序。第四，拼板应在表面平整、刚度好的平台上进行，拼板间隙，埋弧焊拼板装配间隙应在0~1.0mm间；为了保证拼板平直度，可采用压铁或厚钢板在焊缝的两边进行刚性固定；其距焊缝的距离，以满足专用埋弧焊可行走操作的最小距离为宜。第五，所有焊材应与所焊板材相匹配，严禁用大直径焊条和大电流施焊。焊后应用圆柱型压铁进行板缝处的滚压，或用木锤对焊接板缝进行锤击，以释放拼板焊缝的焊接应力降低焊缝的撅嘴现象。第六，对于板材局部间隙超差...
