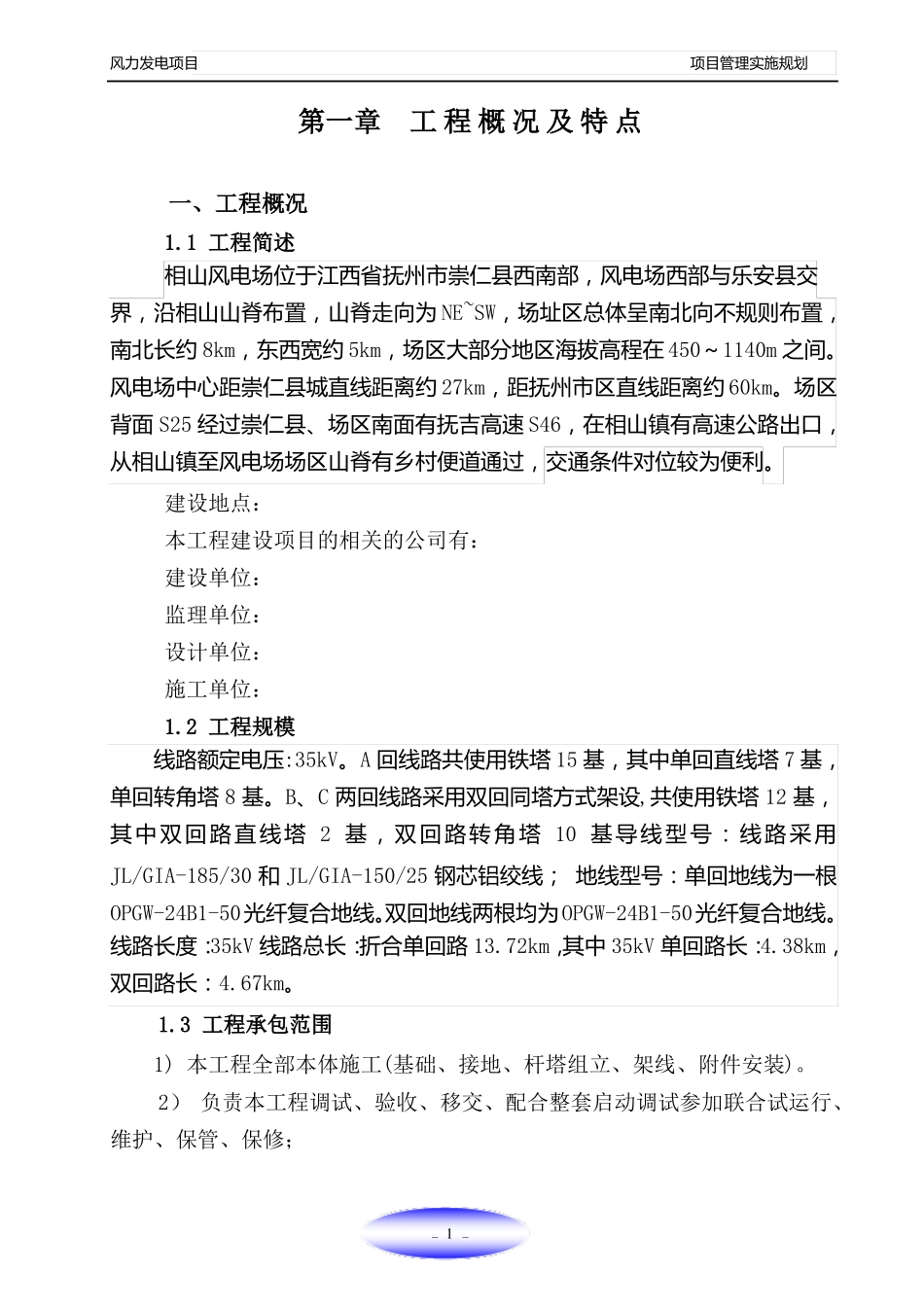

风力发电项目项目管理实施规划第一章工程概况及特点一、工程概况1.1工程简述相山风电场位于江西省抚州市崇仁县西南部，风电场西部与乐安县交界，沿相山山脊布置，山脊走向为NE~SW，场址区总体呈南北向不规则布置，南北长约8km，东西宽约5km，场区大部分地区海拔高程在450～1140m之间。风电场中心距崇仁县城直线距离约27km，距抚州市区直线距离约60km。场区背面S25经过崇仁县、场区南面有抚吉高速S46，在相山镇有高速公路出口，从相山镇至风电场场区山脊有乡村便道通过，交通条件对位较为便利。建设地点：本工程建设项目的相关的公司有：建设单位：监理单位：设计单位：施工单位：1.2工程规模线路额定电压:35kV。A回线路共使用铁塔15基，其中单回直线塔7基，单回转角塔8基。B、C两回线路采用双回同塔方式架设,共使用铁塔12基，其中双回路直线塔2基，双回路转角塔10基导线型号：线路采用JL/GIA-185/30和JL/GIA-150/25钢芯铝绞线；地线型号：单回地线为一根OPGW-24B1-50光纤复合地线。双回地线两根均为OPGW-24B1-50光纤复合地线。线路长度：35kV线路总长：折合单回路13.72km，其中35kV单回路长：4.38km，双回路长：4.67km。1.3工程承包范围1)本工程全部本体施工(基础、接地、杆塔组立、架线、附件安装)。2）负责本工程调试、验收、移交、配合整套启动调试参加联合试运行、维护、保管、保修；-1-风力发电项目项目管理实施规划3）自购设备、材料的采购、运输及保管；4）招标方提供的设备、材料自交货地点至施工现场的运输和保管，及参与设备监造；5）工程竣工移交签字后贰年的质量保证；6）为监理工程师执行监理任务提供现场交通和住宿方便。1.4地质及地貌状况本工程线路所经地区为江西省抚州市崇仁县境内：地形情况：丘陵占10%，一般山地60%，高山大岭20%；地质：普通土0%，松砂石50%，岩石50%三、施工条件分析3.1施工环境分析1）根据我公司多年施工的经验，掌握了一整套成熟的方法，对于不同的季节、地形，采用相适宜的施工方法。2）施工过程中应避免原材料堆放给植被造成破坏，在原材料的堆放地面上要垫上彩条布等保护设施。3）施工过程中应注意处理好土石方开挖与水土保持、施工树木砍伐和生态环境保护的关系，严禁随意弃土、乱砍乱伐，施工过程中采取合理的施工方案，力争创建环保型送电线路。3.2基础施工条件分析1）项目经理部将按设计要求、验收规范及项目法人要求编制有针对性的基础施工作业指导书，进行全员技术交底和培训，严把质量关，使本工程质量完全达到施工合同要求。2）施工过程中应注意处理好基础原材料堆放与植被、土石方开挖与水土保持间的关系，采取合理的施工方案，力争创建环保型输电线路。3.3杆塔组立施工条件分析1）本工程共有杆塔27基，施工前将认真编制铁塔组立作业指导书。2）全线塔位地形高差不大，能满足常用组塔方法施工布置的需要。-2-风力发电项目项目管理实施规划3.4架线施工条件分析1）公司购有光缆放线张力机，最大持续工作张力为40kN，张力轮直径为Φ1000mm，能满足光缆施工的需要。2）牵引机可用机动绞磨，最大持续工作牵引力为50kN，能满足光缆施工的需要。3）进行跨越施工时，应编制针对具体跨越物的安全保证措施和施工技术措施，并派专人进行监护，确保安全、高效地完成跨越施工。-3-风力发电项目项目管理实施规划第二章施工现场组织结构一、组织结构关系图1.1组织结构图1.2为保证本标段施工安全、优质、低耗，确保线路在年月日前竣工，本公司拟委派李小毛担任项目经理，选拔具有丰富施工组织管理经验和专业技术水平过硬的专业人员组成“崇仁县相山镇50MW集电线路项目经理部”。下设工程技术科、安全科、质量科、材料供应科四个科室。项目经理对本公司总经理负责，受公司总经理委托在施工现场对本工程项目的实施-4-项目法人公司总经理公司本部技术质量部监理工程师经营计划部财务部安监体保部项目经理：李小毛物资部工程技术科刘高山材料供应科王丽云质量科李俊安全科樊林外协科刘波施工队领导关系合同关系指导关系协作关系风力发电项目项目管理实施规划过程进行组织、管理和协调。二、职责与分工2.1项目经理：1)代表公司实施施工项目管理。贯...
