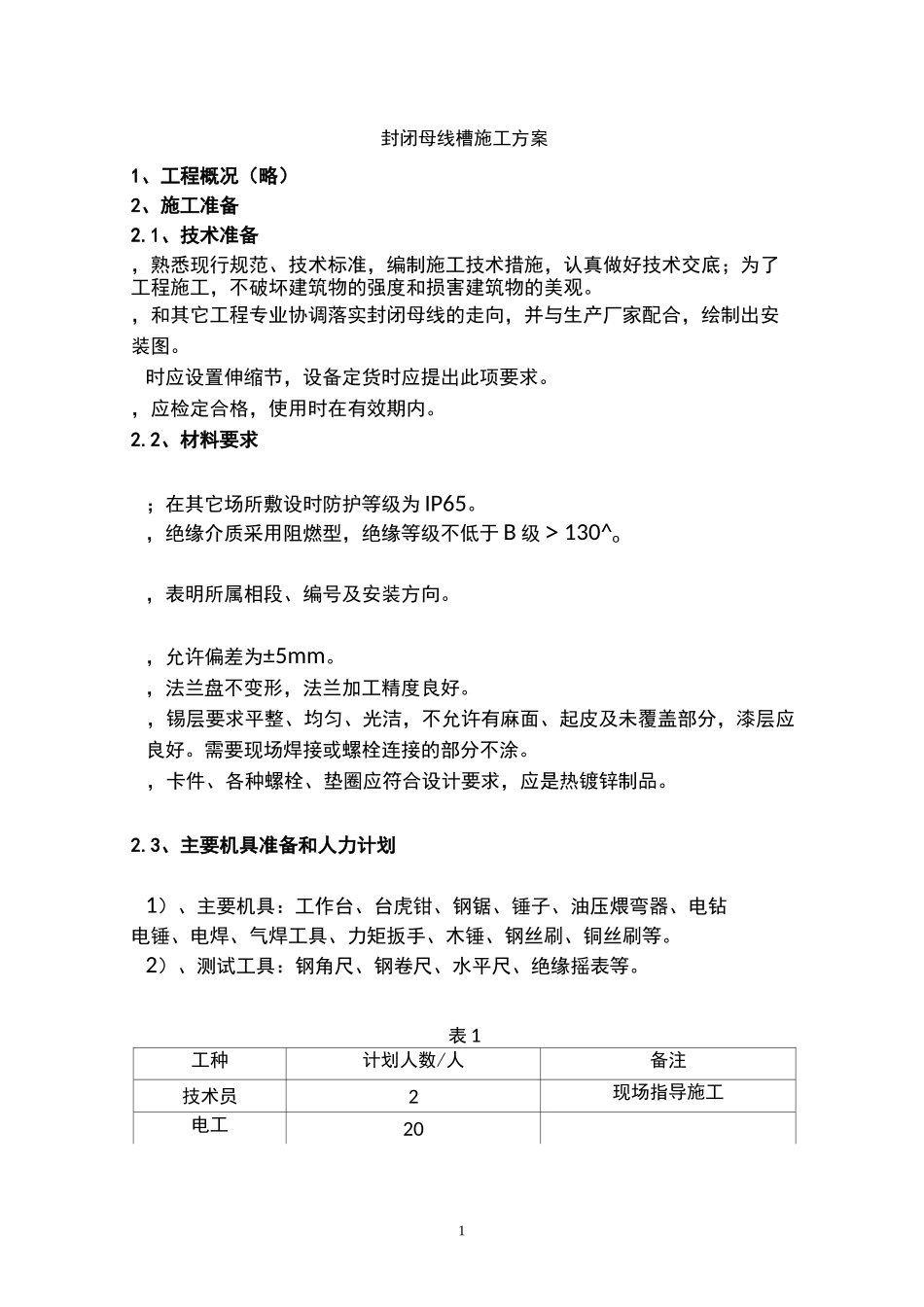

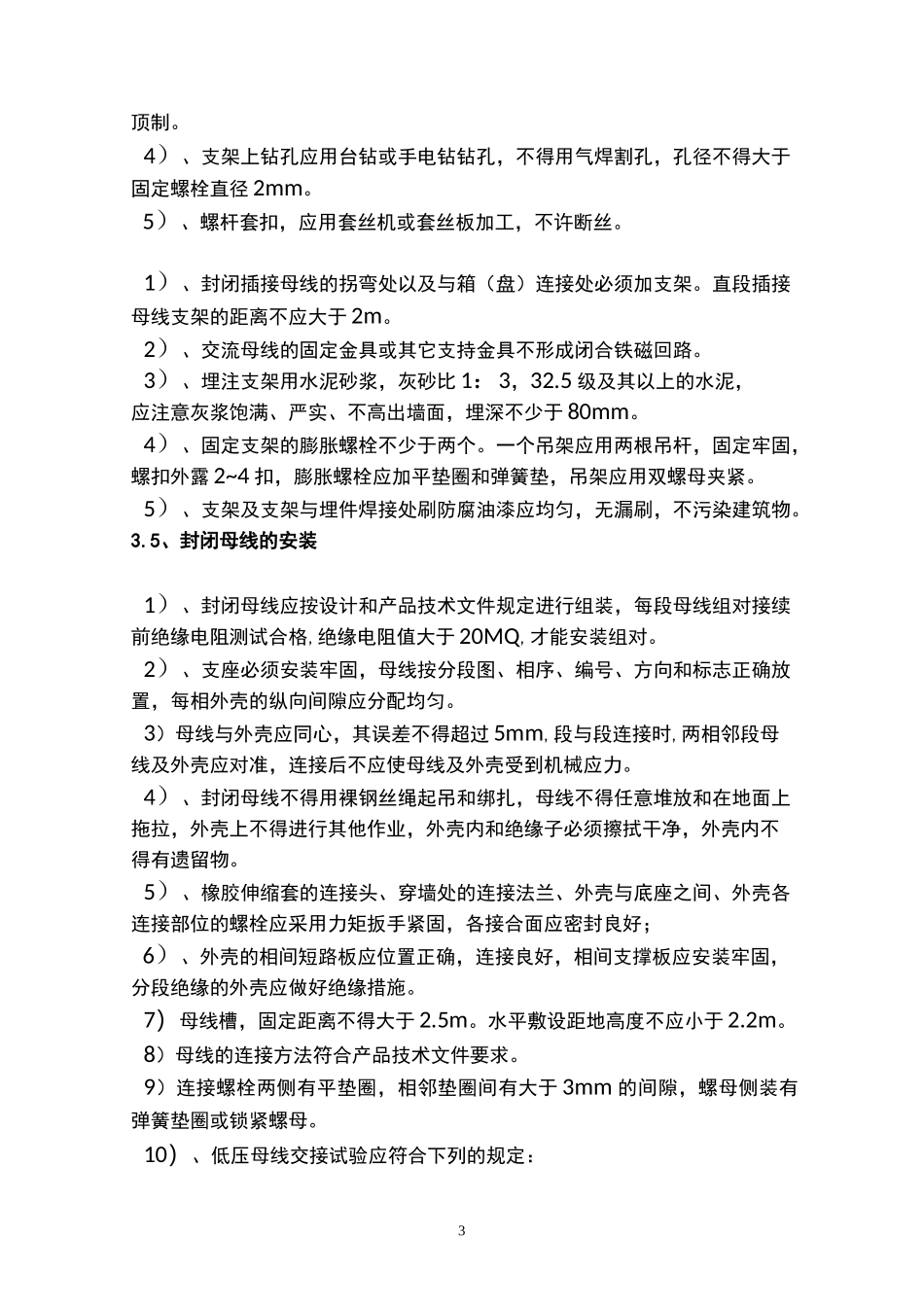

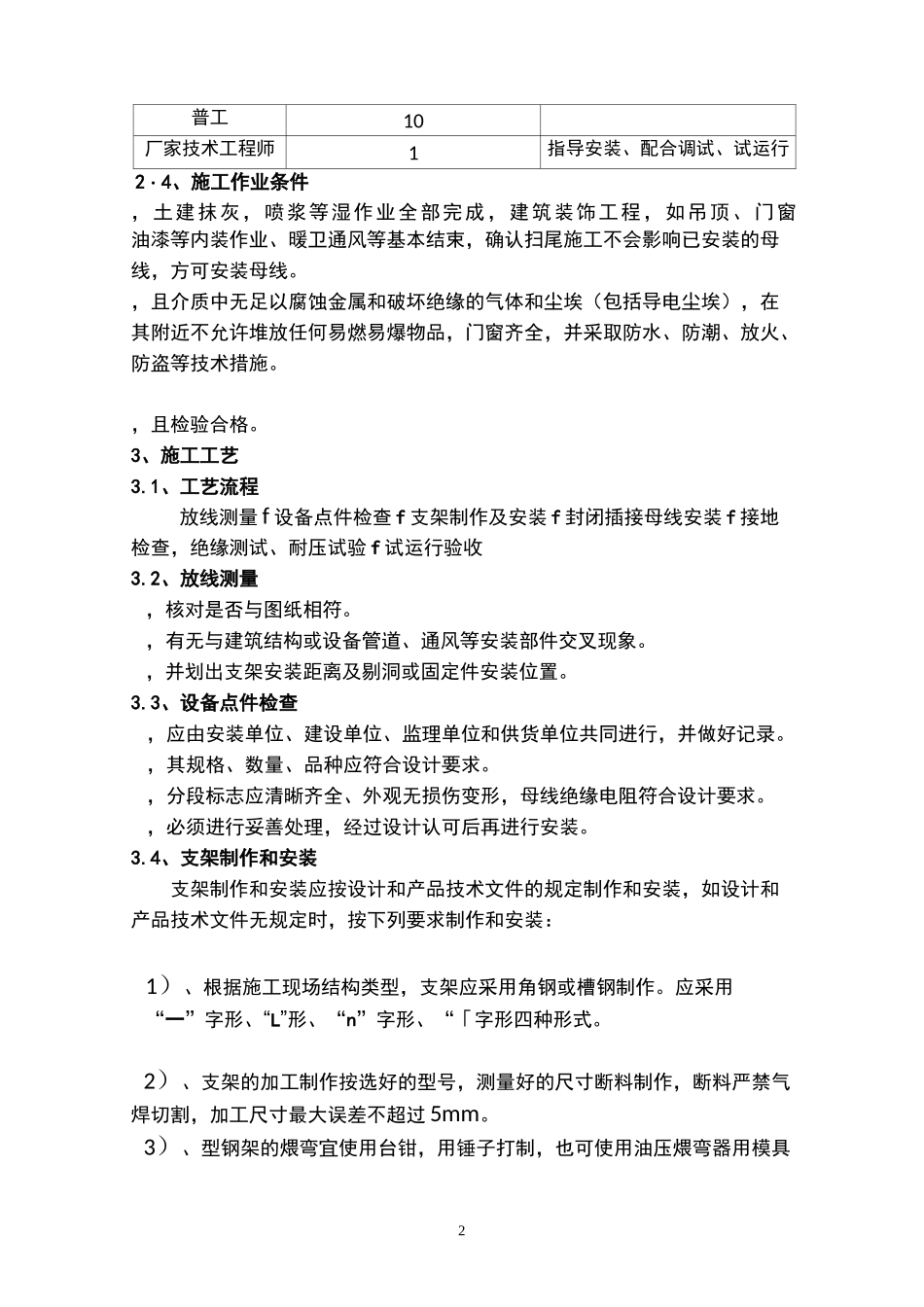

1封闭母线槽施工方案1、工程概况（略）2、施工准备2.1、技术准备，熟悉现行规范、技术标准，编制施工技术措施，认真做好技术交底；为了工程施工，不破坏建筑物的强度和损害建筑物的美观。，和其它工程专业协调落实封闭母线的走向，并与生产厂家配合，绘制出安装图。时应设置伸缩节，设备定货时应提出此项要求。，应检定合格，使用时在有效期内。2.2、材料要求；在其它场所敷设时防护等级为IP65。，绝缘介质采用阻燃型，绝缘等级不低于B级＞130^o，表明所属相段、编号及安装方向。，允许偏差为±5mm。，法兰盘不变形，法兰加工精度良好。，锡层要求平整、均匀、光洁，不允许有麻面、起皮及未覆盖部分，漆层应良好。需要现场焊接或螺栓连接的部分不涂。，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。2.3、主要机具准备和人力计划1）、主要机具：工作台、台虎钳、钢锯、锤子、油压煨弯器、电钻电锤、电焊、气焊工具、力矩扳手、木锤、钢丝刷、铜丝刷等。2）、测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。表1工种计划人数/人备注技术员2现场指导施工电工202普工10厂家技术工程师1指导安装、配合调试、试运行2・4、施工作业条件，土建抹灰，喷浆等湿作业全部完成，建筑装饰工程，如吊顶、门窗油漆等内装作业、暖卫通风等基本结束，确认扫尾施工不会影响已安装的母线，方可安装母线。，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃（包括导电尘埃），在其附近不允许堆放任何易燃易爆物品，门窗齐全，并采取防水、防潮、放火、防盗等技术措施。，且检验合格。3、施工工艺3.1、工艺流程放线测量f设备点件检查f支架制作及安装f封闭插接母线安装f接地检查，绝缘测试、耐压试验f试运行验收3.2、放线测量，核对是否与图纸相符。，有无与建筑结构或设备管道、通风等安装部件交叉现象。，并划出支架安装距离及剔洞或固定件安装位置。3.3、设备点件检查，应由安装单位、建设单位、监理单位和供货单位共同进行，并做好记录。，其规格、数量、品种应符合设计要求。，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。，必须进行妥善处理，经过设计认可后再进行安装。3.4、支架制作和安装支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装：1）、根据施工现场结构类型，支架应采用角钢或槽钢制作。应采用“一”字形、“L”形、“n”字形、“「字形四种形式。2）、支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差不超过5mm。3）、型钢架的煨弯宜使用台钳，用锤子打制，也可使用油压煨弯器用模具3顶制。4）、支架上钻孔应用台钻或手电钻钻孔，不得用气焊割孔，孔径不得大于固定螺栓直径2mm。5）、螺杆套扣，应用套丝机或套丝板加工，不许断丝。1）、封闭插接母线的拐弯处以及与箱（盘）连接处必须加支架。直段插接母线支架的距离不应大于2m。2）、交流母线的固定金具或其它支持金具不形成闭合铁磁回路。3）、埋注支架用水泥砂浆，灰砂比1：3，32.5级及其以上的水泥，应注意灰浆饱满、严实、不高出墙面，埋深不少于80mm。4）、固定支架的膨胀螺栓不少于两个。一个吊架应用两根吊杆，固定牢固，螺扣外露2~4扣，膨胀螺栓应加平垫圈和弹簧垫，吊架应用双螺母夹紧。5）、支架及支架与埋件焊接处刷防腐油漆应均匀，无漏刷，不污染建筑物。3.5、封闭母线的安装1）、封闭母线应按设计和产品技术文件规定进行组装，每段母线组对接续前绝缘电阻测试合格,绝缘电阻值大于20MQ,才能安装组对。2）、支座必须安装牢固，母线按分段图、相序、编号、方向和标志正确放置，每相外壳的纵向间隙应分配均匀。3）母线与外壳应同心，其误差不得超过5mm,段与段连接时,两相邻段母线及外壳应对准，连接后不应使母线及外壳受到机械应力。4）、封闭母线不得用裸钢丝绳起吊和绑扎，母线不得任意堆放和在地面上拖拉，外壳上不得进行其他作业，外壳内和绝缘子必须擦拭干净，外壳内不得有遗留物。5）、橡胶伸缩套的连接头、穿墙处的连接法兰、外壳与底座之间、外壳各连接部位的螺栓应采用力矩扳手紧固...
