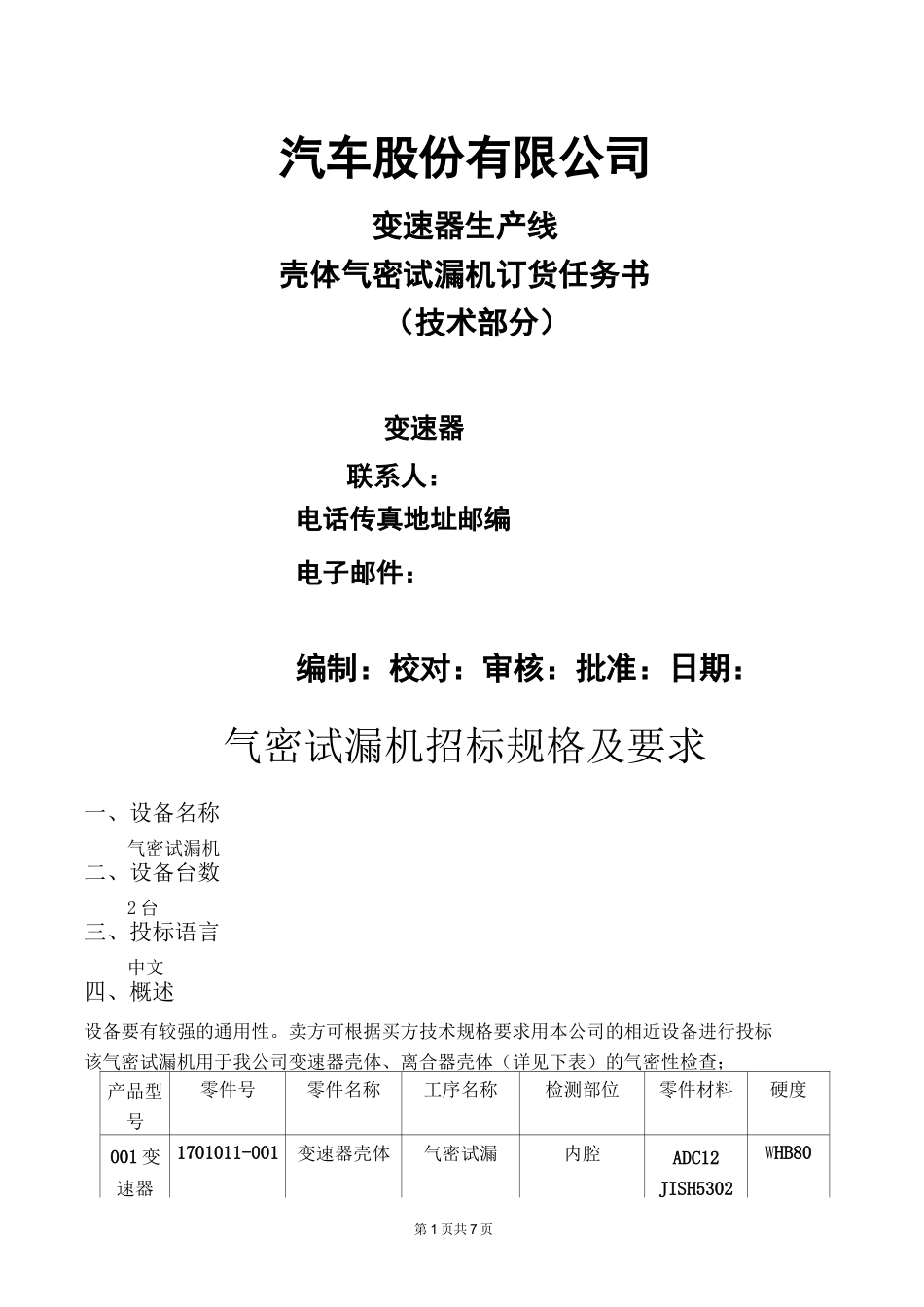

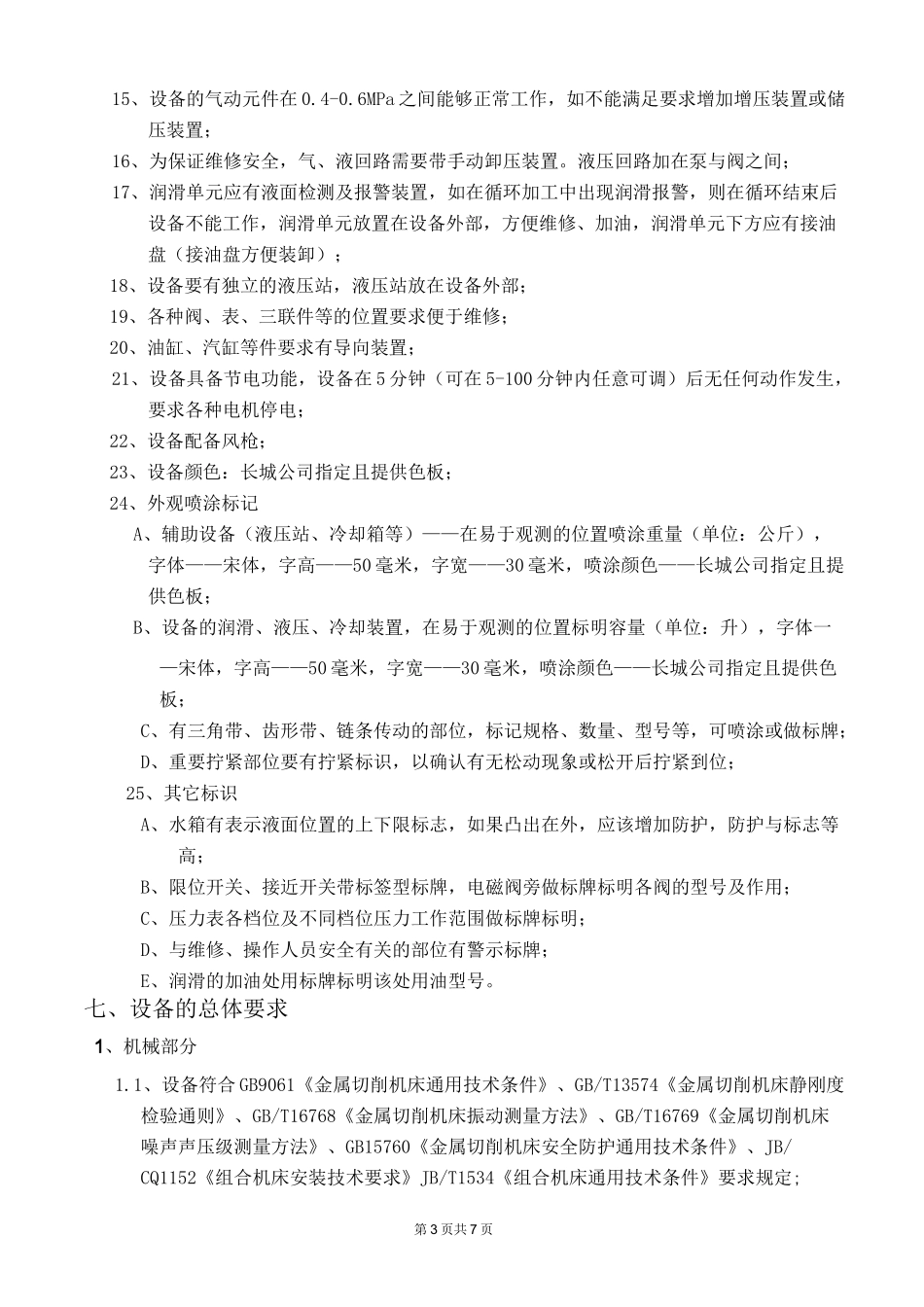

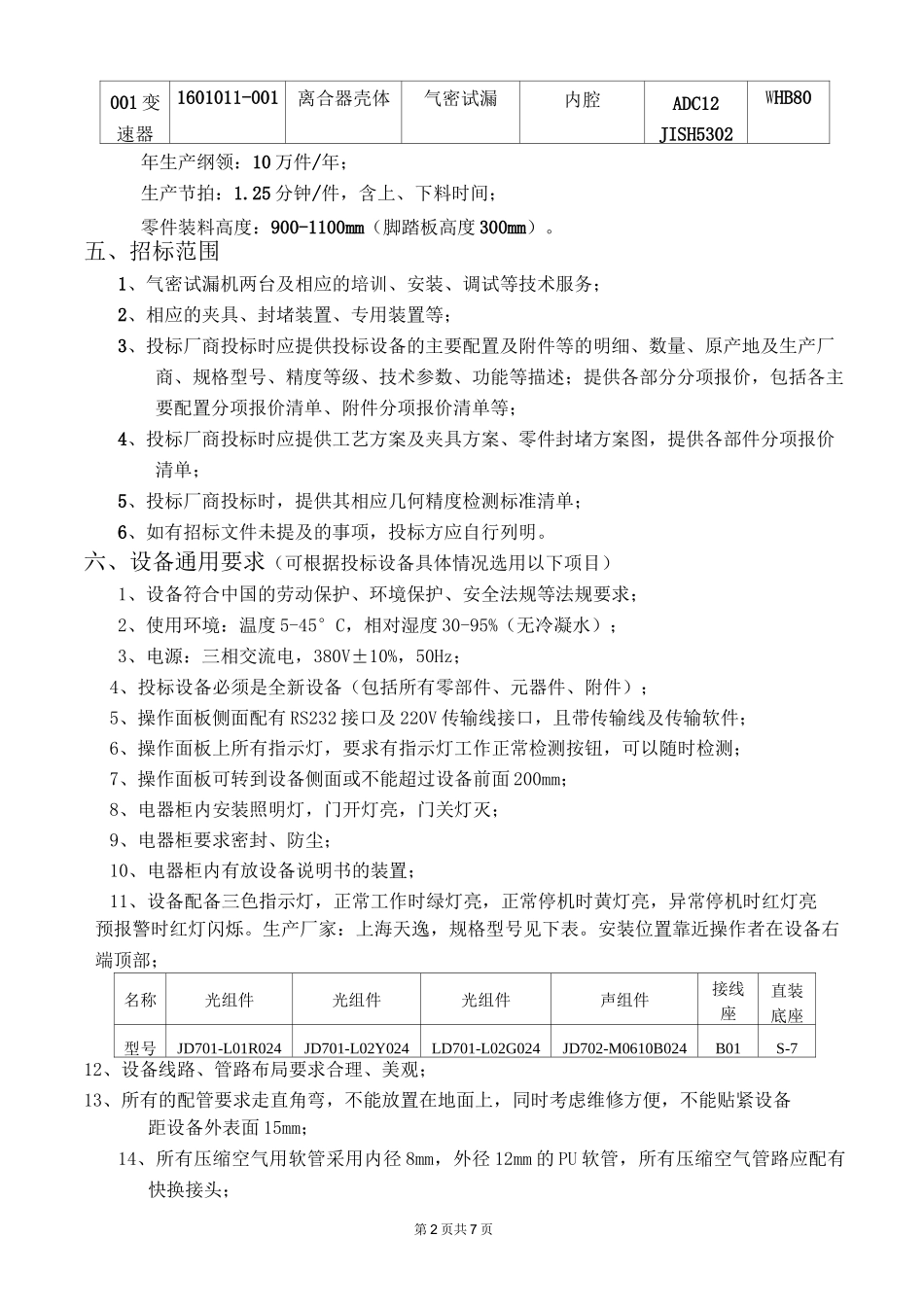

第1页共7页汽车股份有限公司变速器生产线壳体气密试漏机订货任务书（技术部分）变速器联系人：电话传真地址邮编电子邮件：编制：校对：审核：批准：日期：气密试漏机招标规格及要求一、设备名称气密试漏机二、设备台数2台三、投标语言中文四、概述设备要有较强的通用性。卖方可根据买方技术规格要求用本公司的相近设备进行投标该气密试漏机用于我公司变速器壳体、离合器壳体（详见下表）的气密性检查；产品型号零件号零件名称工序名称检测部位零件材料硬度001变速器1701011-001变速器壳体气密试漏内腔ADC12JISH5302WHB80第2页共7页001变速器1601011-001离合器壳体气密试漏内腔ADC12JISH5302WHB80年生产纲领：10万件/年；生产节拍：1.25分钟/件，含上、下料时间；零件装料高度：900-1100mm（脚踏板高度300mm）。五、招标范围1、气密试漏机两台及相应的培训、安装、调试等技术服务；2、相应的夹具、封堵装置、专用装置等；3、投标厂商投标时应提供投标设备的主要配置及附件等的明细、数量、原产地及生产厂商、规格型号、精度等级、技术参数、功能等描述；提供各部分分项报价，包括各主要配置分项报价清单、附件分项报价清单等；4、投标厂商投标时应提供工艺方案及夹具方案、零件封堵方案图，提供各部件分项报价清单；5、投标厂商投标时，提供其相应几何精度检测标准清单；6、如有招标文件未提及的事项，投标方应自行列明。六、设备通用要求（可根据投标设备具体情况选用以下项目）1、设备符合中国的劳动保护、环境保护、安全法规等法规要求；2、使用环境：温度5-45°C，相对湿度30-95%（无冷凝水）；3、电源：三相交流电，380V±10%，50Hz；4、投标设备必须是全新设备（包括所有零部件、元器件、附件）；5、操作面板侧面配有RS232接口及220V传输线接口，且带传输线及传输软件；6、操作面板上所有指示灯，要求有指示灯工作正常检测按钮，可以随时检测；7、操作面板可转到设备侧面或不能超过设备前面200mm；8、电器柜内安装照明灯，门开灯亮，门关灯灭；9、电器柜要求密封、防尘；10、电器柜内有放设备说明书的装置；11、设备配备三色指示灯，正常工作时绿灯亮，正常停机时黄灯亮，异常停机时红灯亮预报警时红灯闪烁。生产厂家：上海天逸，规格型号见下表。安装位置靠近操作者在设备右端顶部；名称光组件光组件光组件声组件接线座直装底座型号JD701-L01R024JD701-L02Y024LD701-L02G024JD702-M0610B024B01S-712、设备线路、管路布局要求合理、美观；13、所有的配管要求走直角弯，不能放置在地面上，同时考虑维修方便，不能贴紧设备距设备外表面15mm；14、所有压缩空气用软管采用内径8mm，外径12mm的PU软管，所有压缩空气管路应配有快换接头；第3页共7页15、设备的气动元件在0.4-0.6MPa之间能够正常工作，如不能满足要求增加增压装置或储压装置；16、为保证维修安全，气、液回路需要带手动卸压装置。液压回路加在泵与阀之间；17、润滑单元应有液面检测及报警装置，如在循环加工中出现润滑报警，则在循环结束后设备不能工作，润滑单元放置在设备外部，方便维修、加油，润滑单元下方应有接油盘（接油盘方便装卸）；18、设备要有独立的液压站，液压站放在设备外部；19、各种阀、表、三联件等的位置要求便于维修；20、油缸、汽缸等件要求有导向装置；21、设备具备节电功能，设备在5分钟（可在5-100分钟内任意可调）后无任何动作发生，要求各种电机停电；22、设备配备风枪；23、设备颜色：长城公司指定且提供色板；24、外观喷涂标记A、辅助设备（液压站、冷却箱等）——在易于观测的位置喷涂重量（单位：公斤），字体——宋体，字高——50毫米，字宽——30毫米，喷涂颜色——长城公司指定且提供色板；B、设备的润滑、液压、冷却装置，在易于观测的位置标明容量（单位：升），字体一—宋体，字高——50毫米，字宽——30毫米，喷涂颜色——长城公司指定且提供色板；C、有三角带、齿形带、链条传动的部位，标记规格、数量、型号等，可喷涂或做标牌；D、重要拧紧部位要有拧紧标识，以确认有无松动现象或松开后拧紧到位；25、其它标识A、水箱有表示液面位置的上下限标志，如果凸出在外，应该增加防...
