顶管施工方案非开挖电缆管道专项施工方案VIP免费

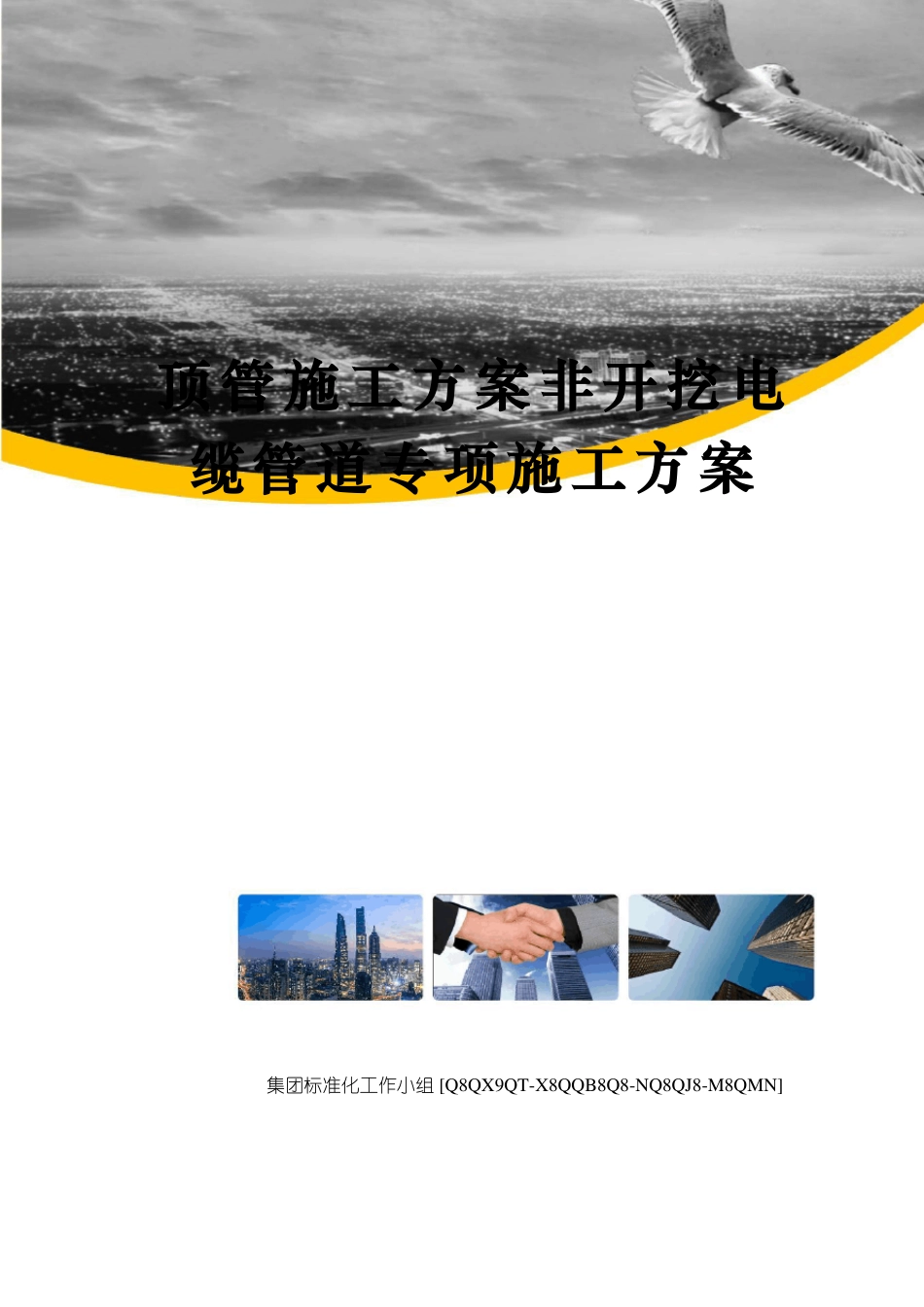

顶管施工方案非开挖电缆管道专项施工方案_第1页
1/27
顶管施工方案非开挖电缆管道专项施工方案_第2页
2/27
顶管施工方案非开挖电缆管道专项施工方案_第3页
3/27

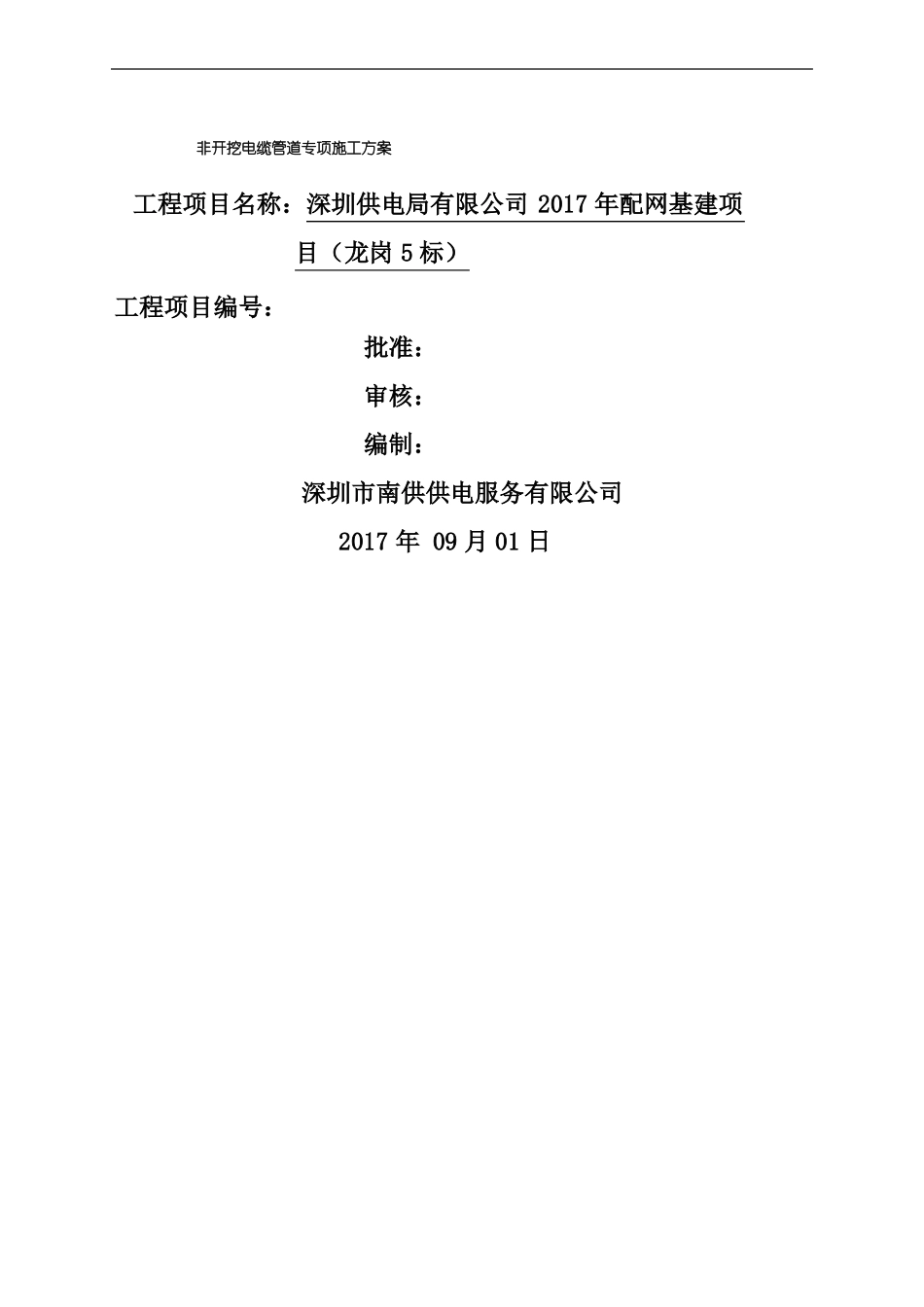

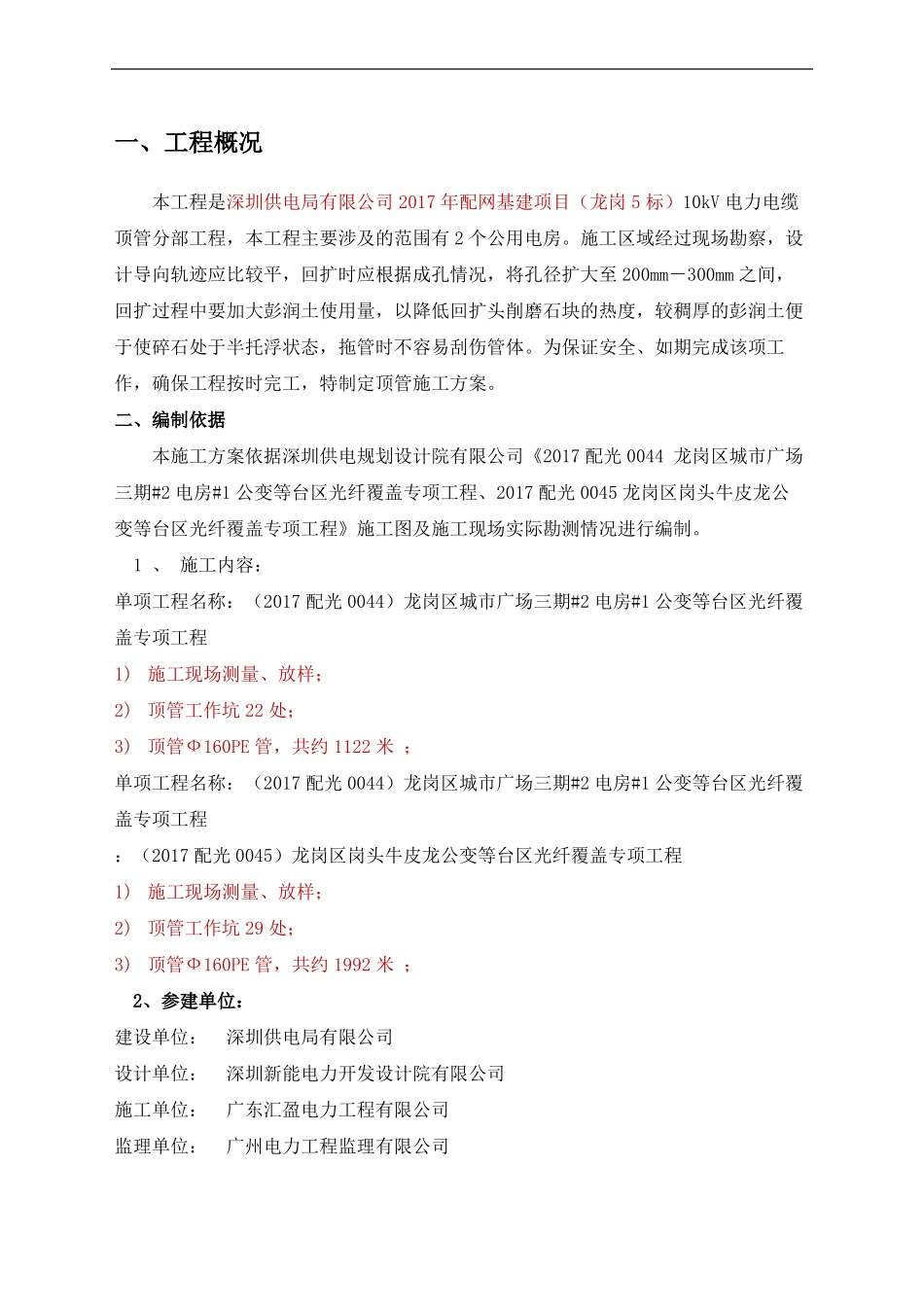

顶管施工方案非开挖电缆管道专项施工方案集团标准化工作小组[Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]非开挖电缆管道专项施工方案工程项目名称:深圳供电局有限公司2017年配网基建项目(龙岗5标)工程项目编号:批准:审核:编制:深圳市南供供电服务有限公司2017年09月01日一、工程概况本工程是深圳供电局有限公司2017年配网基建项目(龙岗5标)10kV电力电缆顶管分部工程,本工程主要涉及的范围有2个公用电房。施工区域经过现场勘察,设计导向轨迹应比较平,回扩时应根据成孔情况,将孔径扩大至200mm-300mm之间,回扩过程中要加大彭润土使用量,以降低回扩头削磨石块的热度,较稠厚的彭润土便于使碎石处于半托浮状态,拖管时不容易刮伤管体。为保证安全、如期完成该项工作,确保工程按时完工,特制定顶管施工方案。二、编制依据本施工方案依据深圳供电规划设计院有限公司《2017配光0044龙岗区城市广场三期#2电房#1公变等台区光纤覆盖专项工程、2017配光0045龙岗区岗头牛皮龙公变等台区光纤覆盖专项工程》施工图及施工现场实际勘测情况进行编制。1、施工内容:单项工程名称:(2017配光0044)龙岗区城市广场三期#2电房#1公变等台区光纤覆盖专项工程1)施工现场测量、放样;2)顶管工作坑22处;3)顶管Ф160PE管,共约1122米;单项工程名称:(2017配光0044)龙岗区城市广场三期#2电房#1公变等台区光纤覆盖专项工程:(2017配光0045)龙岗区岗头牛皮龙公变等台区光纤覆盖专项工程1)施工现场测量、放样;2)顶管工作坑29处;3)顶管Ф160PE管,共约1992米;2、参建单位:建设单位:深圳供电局有限公司设计单位:深圳新能电力开发设计院有限公司施工单位:广东汇盈电力工程有限公司监理单位:广州电力工程监理有限公司3施工人员组成表岗位现场负责人安全员钻机手导向员管材焊接员泥浆配制员施工辅助人员职责负责指挥生产工作负责施工现场安全措施的落实、管理工作操作定向钻机负责导向负责管材的焊接工作负责泥浆配比协助施工人员按照作业表单进行安排参与人员三、施工进度根据工程建设整体进度要求时间,计划施工工期天。因本工程工期比较紧,望尽早批复。施工进度如下:施工进度计划表持施工工序标识续分部分项工程号时间设备就位、护栏、施工铭牌半1到位天预挖工作坑导向孔钻进多2PE管焊接天回扩并进行拖多3管天清理现场、钻机转场、修复一4道路、管道疏天通两5工井砌筑天四、施工工期本工程计划总工期约为20天(具体开工日期根据批复情况确定)工程进度施工阶段熟悉图纸,现场查勘、材料准备,工作计划制定和报批测量放线、管线探测钻沟、下管沟开挖、导向孔施工管材焊接2017年09月25日——2017年10月20日24681012141618202224262830序号12345678扩孔、清孔施工、回拉放管钻沟、下管沟修复工井砌筑五、施工准备与资源配置计划1、技术准备(1)组织现场施工人员熟悉和审查施工图纸及有关技术措施,编制详细的实施方案,在施工审定的基础上,技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、注意事项等向全体施工人员作详细的技术交底做到按设计施工图、规范和施工方案施工。(2)认真学习施工图纸纸会审记录作为施工依据。(3)培训施工人员掌握新工艺、新技术,重要工种和特殊工种施工人员需经培训考核合格后方可上岗。(4)按施工平面布置图搭设临时设施布置施工机具做好场内施工道路及水电畅通,做好各种施工机械的维护保养工作并对全体施工人员进行全面质量管理及安全教育。(5)加强材料检验及时提供材料合格证试验报告。(6)机、电各专业向土建提供其专业施工进度计划再根据工程总进度会同设计院、建设单位及监理单位进行图纸会审,做好图计划进行协调,各专业根据协调后的计划进行施工,紧密配合,做到互不影响。资条件准备2、物由于施工材料的供应及时与否对于工程施工进度非常重要,在施工过程中根据施工进度安排提前组织好材料的进场与检验工作(其中包括进场前的样品等送检)。六、施工工艺(详见作业指导书)施工工艺如下:1、水平定向钻施工工艺进场→测量放线→导孔施工→分级扩孔(焊管)→回拉铺管→管口处理→做工井(1)进场钻机进场、安装调试、工作坑开挖。...
