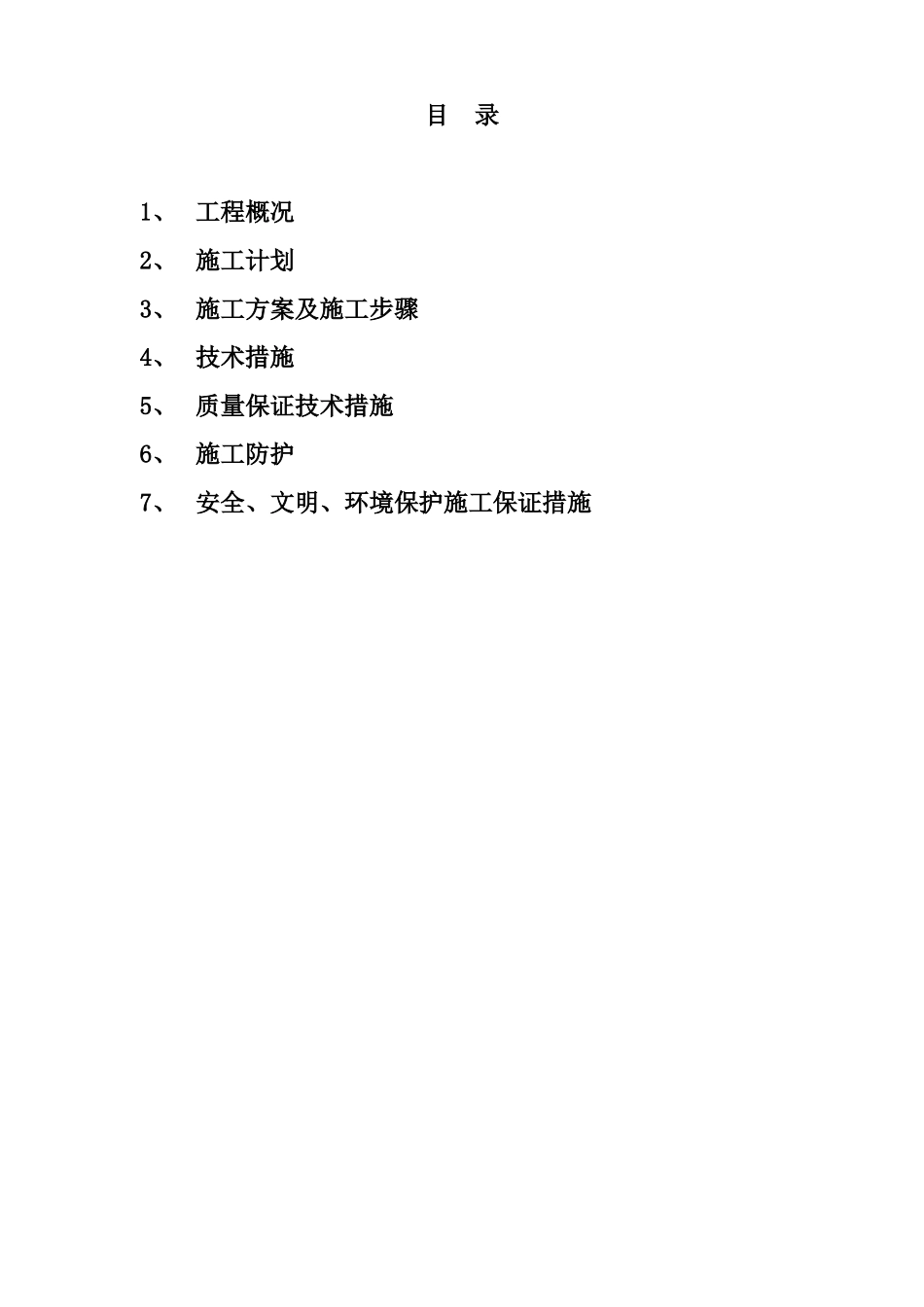

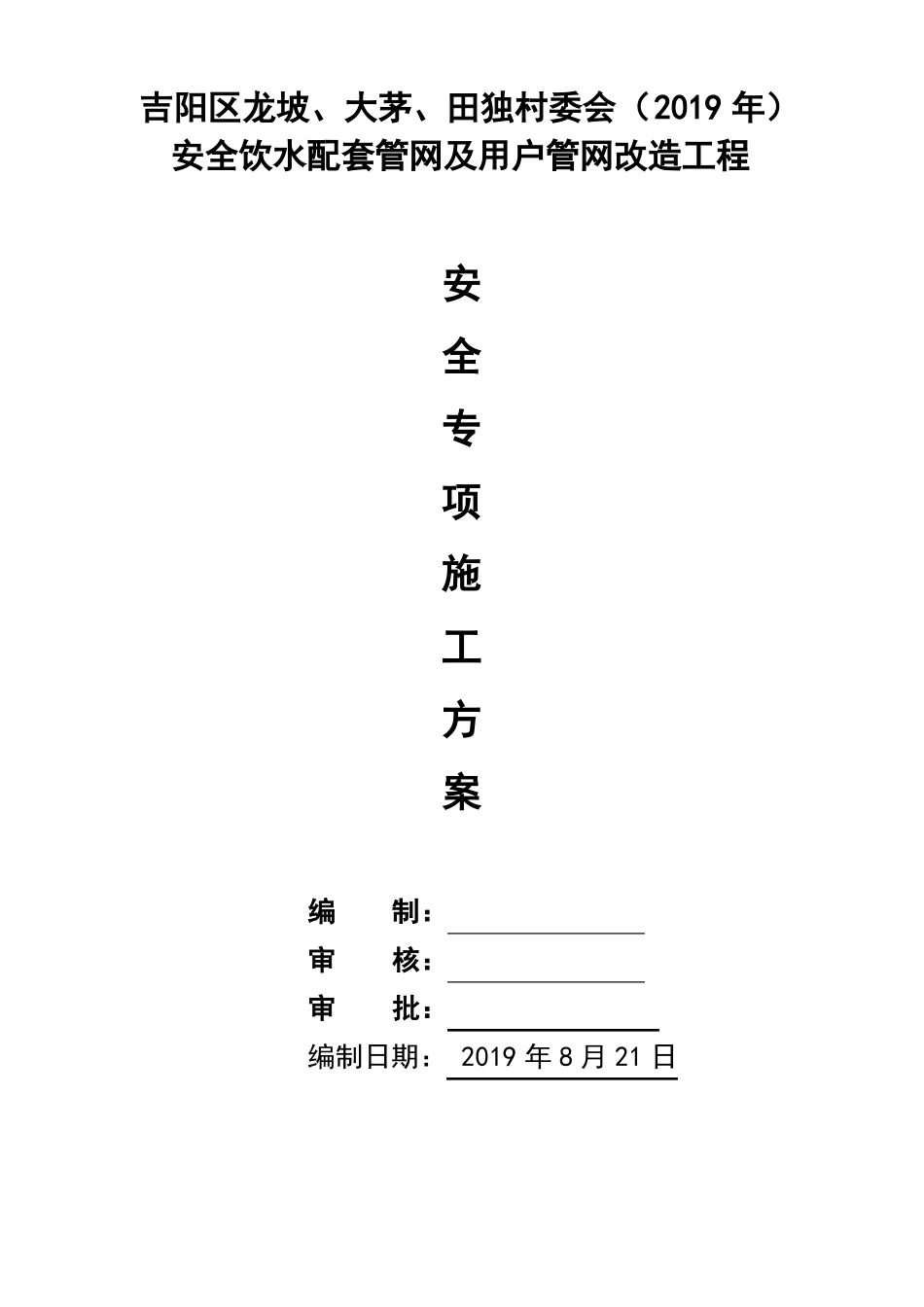

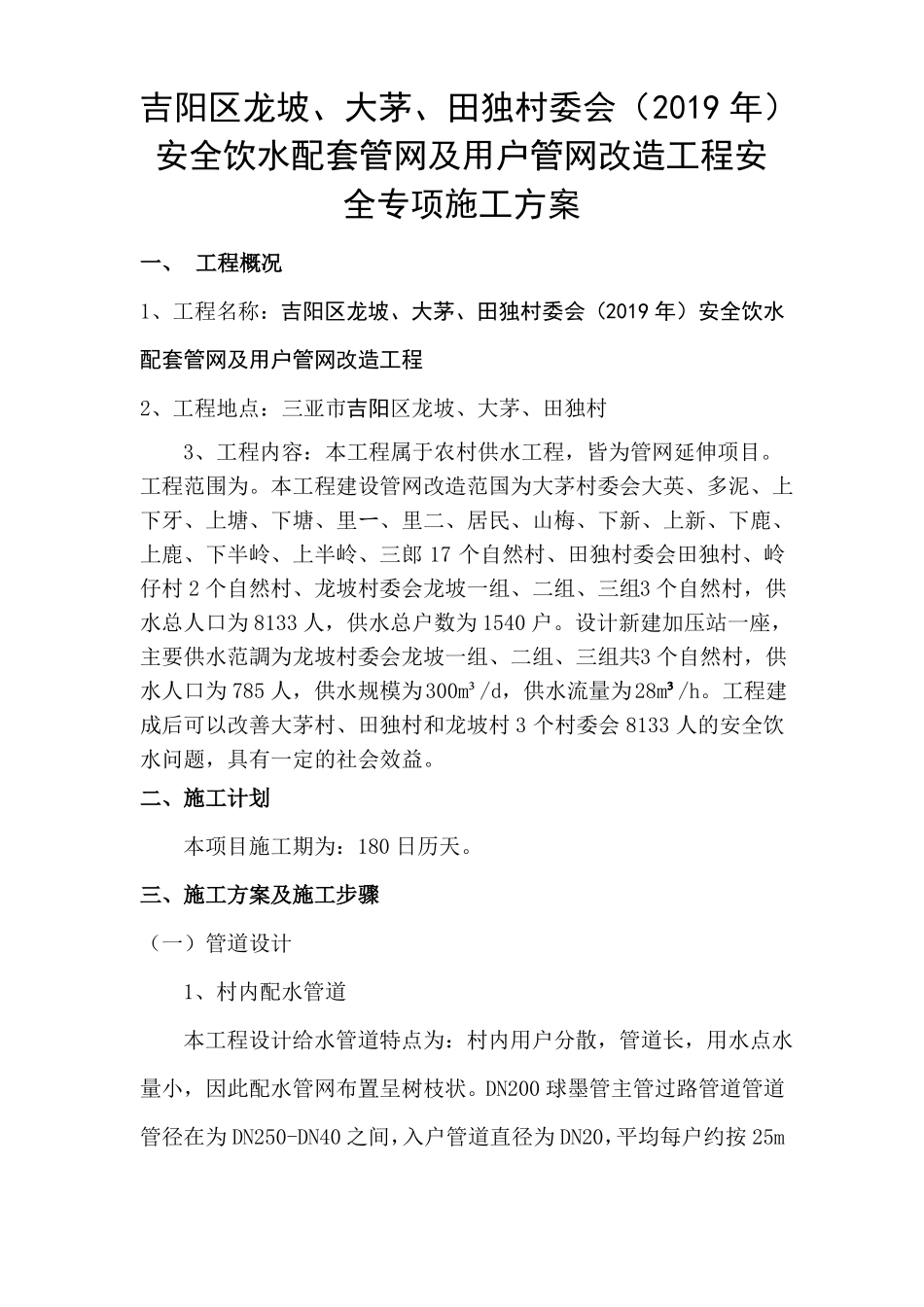

吉阳区龙坡、大茅、田独村委会（2019年）安全饮水配套管网及用户管网改造工程安全专项施工方案编制：审核：审批：编制日期：2019年8月21日目录1、工程概况2、施工计划3、施工方案及施工步骤4、技术措施5、质量保证技术措施6、施工防护7、安全、文明、环境保护施工保证措施吉阳区龙坡、大茅、田独村委会（2019年）安全饮水配套管网及用户管网改造工程安全专项施工方案一、工程概况1、工程名称：吉阳区龙坡、大茅、田独村委会（2019年）安全饮水配套管网及用户管网改造工程2、工程地点：三亚市吉阳区龙坡、大茅、田独村3、工程内容：本工程属于农村供水工程，皆为管网延伸项目。工程范围为。本工程建设管网改造范国为大茅村委会大英、多泥、上下牙、上塘、下塘、里ー、里二、居民、山梅、下新、上新、下鹿、上鹿、下半岭、上半岭、三郎17个自然村、田独村委会田独村、岭仔村2个自然村、龙坡村委会龙坡一组、二组、三组3个自然村，供水总人口为8133人，供水总户数为1540户。设计新建加压站一座，主要供水范調为龙坡村委会龙坡一组、二组、三组共3个自然村，供水人口为785人，供水规模为300m³/d，供水流量为28m³/h。工程建成后可以改善大茅村、田独村和龙坡村3个村委会8133人的安全饮水问题，具有一定的社会效益。二、施工计划本项目施工期为：180日历天。三、施工方案及施工步骤（一）管道设计1、村内配水管道本工程设计给水管道特点为：村内用户分散，管道长，用水点水量小，因此配水管网布置呈树枝状。DN200球墨管主管过路管道管道管径在为DN250-DN40之间，入户管道直径为DN20，平均每户约按25m计，除羊栏村主管道沿着人行道敷设外，其余管道均沿着村内道路的路肩埋地敷设，在沿线用户入口处设置支管接入，集中安装水表。2、管道走向设计a、管道走向沿村内道路敷设，如出现迂回过多时，适当采取裁弯取直。b、管道沿线遇到集镇居民点和障碍物，为避免民事纠纷，减少拆迁和赔偿，可局部修改管道走向。c、管线走向应尽量置于安全区域，应尽量避开未来可能建设的区域。d、管道的管顶覆土不小于0.7m，管道穿越农田、道路时，管顶覆土为1.0m。3、管材本工程DN250-DN150采用球墨铸铁管，K9级，1.0Mpa，埋地敷设；DN100-DN20采用钢塑地复合管，1.0Mpa，埋地敷设；拖拉管采用PE管；埋地横穿村内主要水泥路时采用开挖破路施工，并在给水管道外套镀锌钢管。安装要求应符合相关规定。4、接口球墨铸铁管与管之间，采用承插连接，钢塑管与钢塑管之间，管径≥DN65采用沟槽连接，管径≤DN50采用螺纹连接；PE管与PE管之间采用热熔连接；不同管材之间，主要采用法兰连接。（二）管道施工1、平面单位(1)测量放线工作由专职的测量员负责，严格测设记录和校核建档制度，采用已经校验的仪器。根据设计图纸及交桩记录，核对水准点，建立临时水准点，做好保护工作，并进行闭合复测，消灭累计误差。(2)所有测时控制点施工前均应进行复测，复测精度必须满足有关规范要求，施工过程中应妥善保护并进行定期复测。对于施工过程中需增设的临时测量控制点，其埋设和测量精度应满足有关规范要求，所有测量控制点和测量精度经监理人员同意后方可使用。(3)原有导线点不能满足施工要求时，应进行加密，保证在道路施工的全过程中，相邻导线点间能互相通视。(4)导线起讫点应与设计单位测定结果比较，测量精度应满足设计要求，坐标相对闭合差为±1/10000。(5)恢复中线时应注意与结构中心、相邻施工段的中线闭合，发现问题应及时查明原因，并报送监理或业主。(6)在使用设置的水准点之前应仔细校核，并与国家水准点闭合，超出允许误差范围时，应查明原因并即时报告有关部门。如发现个别导线点受施工影响时，应将其移出影响范围之外。2、砼路面或沥青路面拆除施工拆除原则：面层拆除时原则上以分格缝为起始线或用切割机规则切块，要求恢复后的面层接缝平整、规范、横平竖直。分格缝按原规格用机械切缝、热沥青灌缝。为确保拆除安全、快捷，特制定拆除方案。总体原则为：安全第一、施工有序、平衡对称、化整为零。破除建筑垃圾采用机械装车，8T自卸汽车外运15公里外垃圾场弃置。⑴施工顺序：拆除顺序原则上按修建相反顺序进行...
