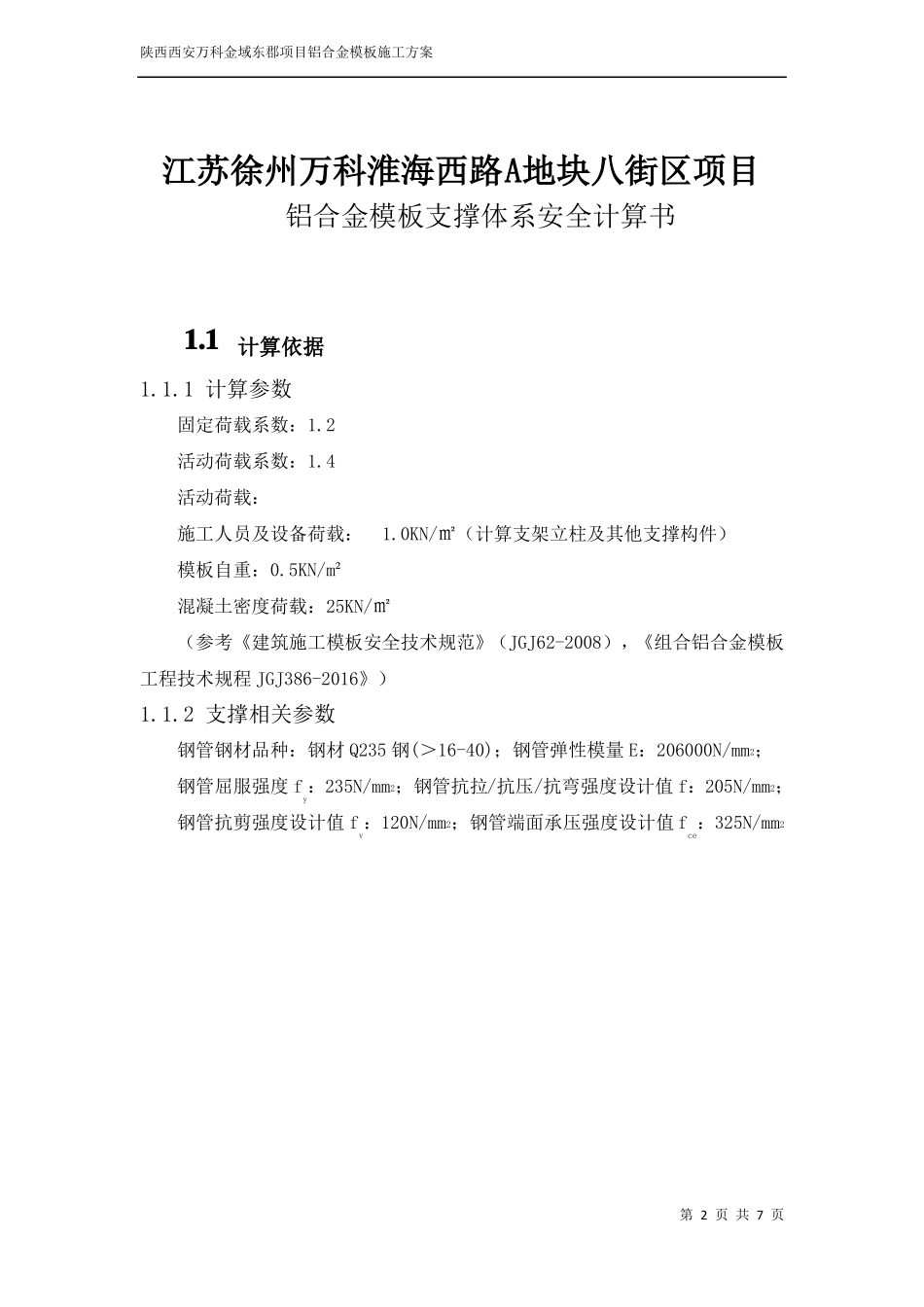

陕西西安万科金域东郡项目铝合金模板施工方案江苏徐州万科淮海西路A地块八街区项目铝合金模板支撑体系安全计算书1.1计算依据1.1.1计算参数固定荷载系数：1.2活动荷载系数：1.4活动荷载：施工人员及设备荷载：1.0KN/㎡（计算支架立柱及其他支撑构件）模板自重：0.5KN/m²混凝土密度荷载：25KN/㎡（参考《建筑施工模板安全技术规范》（JGJ62-2008），《组合铝合金模板工程技术规程JGJ386-2016》）1.1.2支撑相关参数钢管钢材品种：钢材Q235钢(＞16-40)；钢管弹性模量E：206000N/mm2；钢管屈服强度fy：235N/mm2；钢管抗拉/抗压/抗弯强度设计值f：205N/mm2；钢管抗剪强度设计值fv：120N/mm2；钢管端面承压强度设计值fce：325N/mm2第2页共7页陕西西安万科金域东郡项目铝合金模板施工方案表8.1-2支撑截面特征参数单支撑截面特征直径外径内径厚度（mm）3.02.5截面面积（mm2）424.1451.6惯性矩I（mm4）抗弯截面系回转半数Wx（mm3）径（mm）15.920.3（mm）（mm）CH插管48套管604255107831.24292186992.362331.2板下独立钢支撑计算内外套管式钢支撑，φ60×2.5套管套住φ48×3.0插管，选择截面较弱的φ48钢管计算，楼层高度H按2900mm考虑，支撑头高度130mm，楼板厚度按最大板厚120mm考虑，各支撑点间距L1×L2不大于1300mm×1300mm，考虑插管与套管由于配合间隙及安装误差产生上下端偏心为1/2钢管直径。1.2.1计算条件1、荷载计算：楼板厚度120mm:楼面荷载设计值：P=1.2×(25×0.12+0.5)+1.4×(2.5+1.0)=9.1KN/㎡第3页共7页陕西西安万科金域东郡项目铝合金模板施工方案2、独立钢支撑示意图：3、独立钢支撑受力简图：第4页共7页陕西西安万科金域东郡项目铝合金模板施工方案1.2.2独立钢支撑计算立杆的稳定性验算：截面A1=451mm²A2=424.1mm²截面惯性矩I1=187002；I2=107837；i=20.35mm截面抗弯模量W1x=6210mm³；W2x=4493mm³l=H-h-130等效弯矩系数βmx=1N——立杆的轴心压力设计值，N=间距×P偏心弯矩值Mx=N×D/2=1.169其中n=187002/107837=1.734λ——长细比:λ=μl/i欧拉临界力N2EAEX=2x[f]——钢管立柱抗压强度设计值，[f]=205N/mm2——轴心受压稳定性系数，查下表第5页共7页陕西西安万科金域东郡项目铝合金模板施工方案则：按工具式钢管支柱受压稳定性计算公式：按下表计算，根据不同的楼层高度和板厚调整支撑间距。计算支撑板层高H2900mm厚点N(KN)MxλNEX(KN)间距(mm）12014.196425.8826501520.33139.61911200x1300h(mm)(KN·mm)L(mm）经计算，板下独立钢支撑间距1200x1300满足要求第6页共7页陕西西安万科金域东郡项目铝合金模板施工方案1.3梁下独立钢支撑计算梁截面为200*700mm，支撑间距为1200mm时，支撑柱顶的最大压力：N=1.2×(25×0.2x0.70+0.5x1.2x0.2)+1.4×3.5x1.2x0.2=5.52kN截面A1=451mm²A2=424.1mm²截面惯性矩I1=187002；I2=107837；i=20.35mm截面抗弯模量W1x=6210mm³；W2x=4493mm³l=2900-700=2200mmn=187002/107837=1.734=1.169长细比λ=μl/i=126轴心受压稳定系数x=0.463等效弯矩系数βmx=1偏心弯矩值Mx=N×D/2=165.6NmN2欧拉临界力EAEX=2=57.7KNx[f]——钢管立柱抗压强度设计值，[f]=205N/mm2——轴心受压稳定性系数，查下表第7页共7页陕西西安万科金域东郡项目铝合金模板施工方案按工具式钢管支柱受压稳定性计算公式：mxMxN=xAW(10.8N)1xNEX5520/(0.463x451)+1*165600/（6210*（1-0.8*5.52/57.7））=56MPa≤210MPa满足要求第8页共7页
