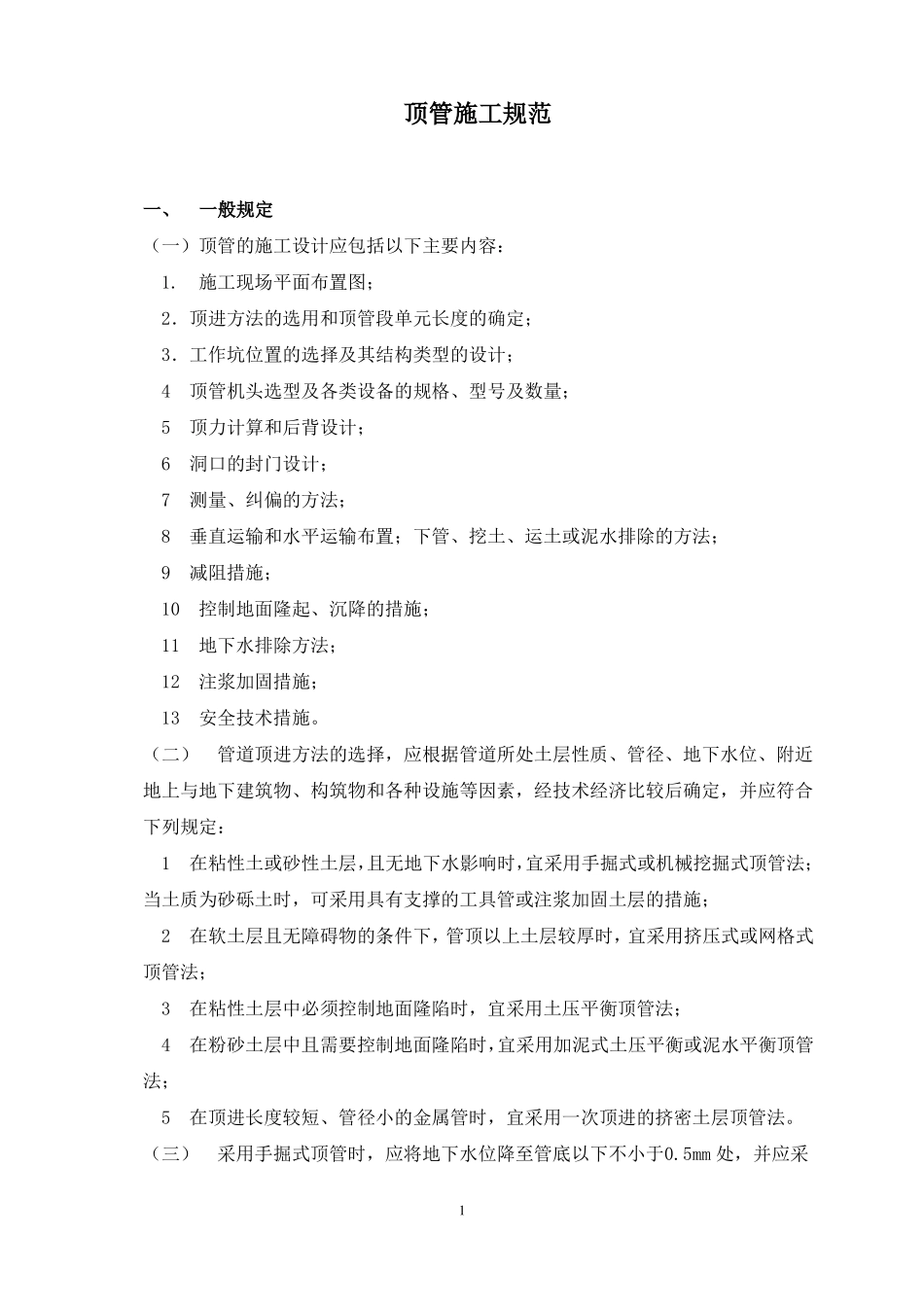

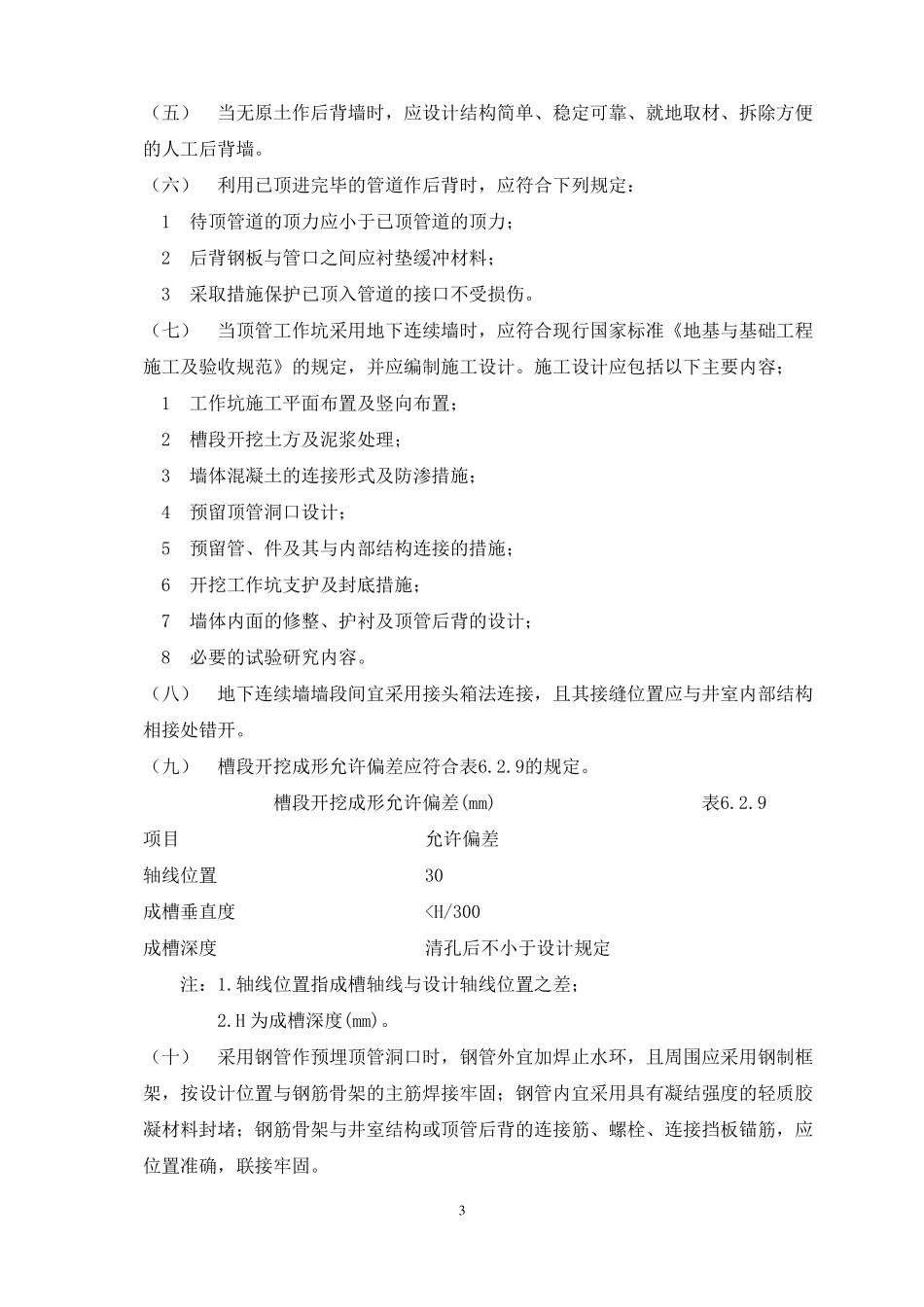

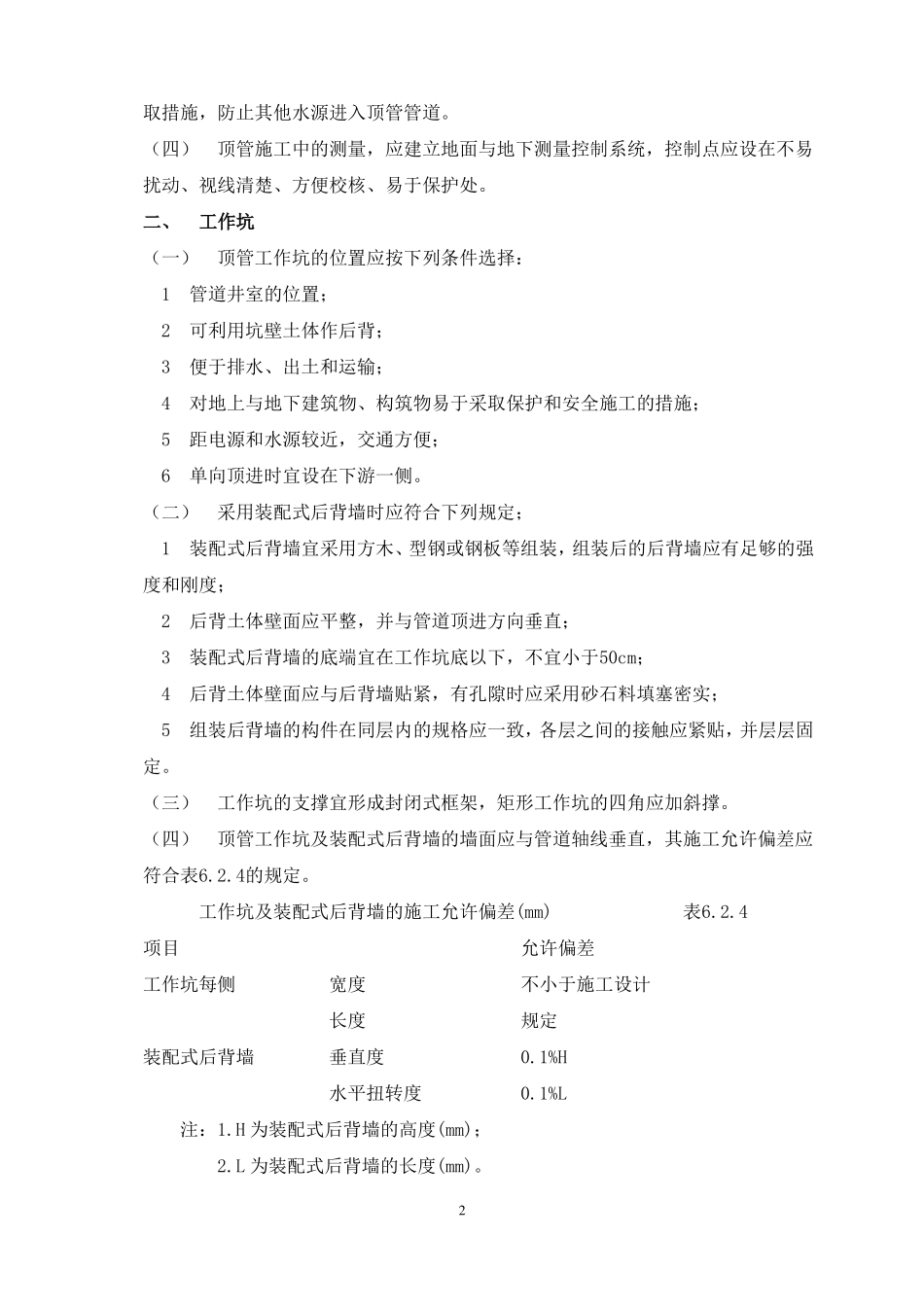

顶管施工规范一、一般规定（一）顶管的施工设计应包括以下主要内容：1.施工现场平面布置图；2．顶进方法的选用和顶管段单元长度的确定；3．工作坑位置的选择及其结构类型的设计；4顶管机头选型及各类设备的规格、型号及数量；5顶力计算和后背设计；6洞口的封门设计；7测量、纠偏的方法；8垂直运输和水平运输布置；下管、挖土、运土或泥水排除的方法；9减阻措施；10控制地面隆起、沉降的措施；11地下水排除方法；12注浆加固措施；13安全技术措施。（二）管道顶进方法的选择，应根据管道所处土层性质、管径、地下水位、附近地上与地下建筑物、构筑物和各种设施等因素，经技术经济比较后确定，并应符合下列规定：1在粘性土或砂性土层，且无地下水影响时，宜采用手掘式或机械挖掘式顶管法；当土质为砂砾土时，可采用具有支撑的工具管或注浆加固土层的措施；2在软土层且无障碍物的条件下，管顶以上土层较厚时，宜采用挤压式或网格式顶管法；3在粘性土层中必须控制地面隆陷时，宜采用土压平衡顶管法；4在粉砂土层中且需要控制地面隆陷时，宜采用加泥式土压平衡或泥水平衡顶管法；5在顶进长度较短、管径小的金属管时，宜采用一次顶进的挤密土层顶管法。（三）采用手掘式顶管时，应将地下水位降至管底以下不小于0.5mm处，并应采1取措施，防止其他水源进入顶管管道。（四）顶管施工中的测量，应建立地面与地下测量控制系统，控制点应设在不易扰动、视线清楚、方便校核、易于保护处。二、工作坑（一）顶管工作坑的位置应按下列条件选择：1管道井室的位置；2可利用坑壁土体作后背；3便于排水、出土和运输；4对地上与地下建筑物、构筑物易于采取保护和安全施工的措施；5距电源和水源较近，交通方便；6单向顶进时宜设在下游一侧。（二）采用装配式后背墙时应符合下列规定；1装配式后背墙宜采用方木、型钢或钢板等组装，组装后的后背墙应有足够的强度和刚度；2后背土体壁面应平整，并与管道顶进方向垂直；3装配式后背墙的底端宜在工作坑底以下，不宜小于50cm；4后背土体壁面应与后背墙贴紧，有孔隙时应采用砂石料填塞密实；5组装后背墙的构件在同层内的规格应一致，各层之间的接触应紧贴，并层层固定。（三）工作坑的支撑宜形成封闭式框架，矩形工作坑的四角应加斜撑。（四）顶管工作坑及装配式后背墙的墙面应与管道轴线垂直，其施工允许偏差应符合表6.2.4的规定。工作坑及装配式后背墙的施工允许偏差(mm)表6.2.4项目工作坑每侧宽度长度装配式后背墙垂直度水平扭转度注：1.H为装配式后背墙的高度(mm)；2.L为装配式后背墙的长度(mm)。2允许偏差不小于施工设计规定0.1%H0.1%L（五）当无原土作后背墙时，应设计结构简单、稳定可靠、就地取材、拆除方便的人工后背墙。（六）利用已顶进完毕的管道作后背时，应符合下列规定：1待顶管道的顶力应小于已顶管道的顶力；2后背钢板与管口之间应衬垫缓冲材料；3采取措施保护已顶入管道的接口不受损伤。（七）当顶管工作坑采用地下连续墙时，应符合现行国家标准《地基与基础工程施工及验收规范》的规定，并应编制施工设计。施工设计应包括以下主要内容；1工作坑施工平面布置及竖向布置；2槽段开挖土方及泥浆处理；3墙体混凝土的连接形式及防渗措施；4预留顶管洞口设计；5预留管、件及其与内部结构连接的措施；6开挖工作坑支护及封底措施；7墙体内面的修整、护衬及顶管后背的设计；8必要的试验研究内容。（八）地下连续墙墙段间宜采用接头箱法连接，且其接缝位置应与井室内部结构相接处错开。（九）槽段开挖成形允许偏差应符合表6.2.9的规定。槽段开挖成形允许偏差(mm)表6.2.9项目轴线位置成槽垂直度成槽深度允许偏差30
