电力井技术交底(最终版)VIP免费

电力井技术交底(最终版)_第1页
1/10
电力井技术交底(最终版)_第2页
2/10
电力井技术交底(最终版)_第3页
3/10

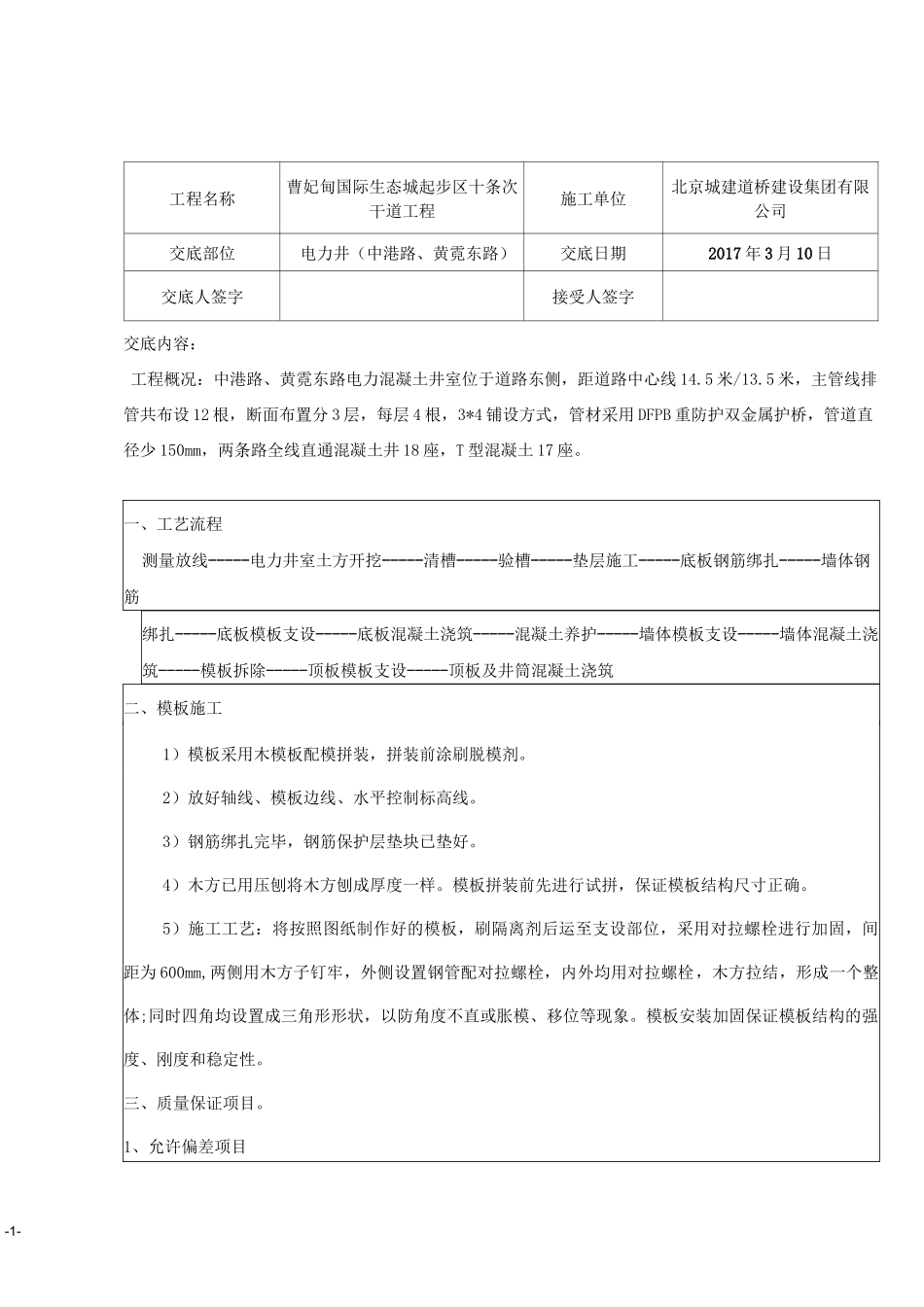

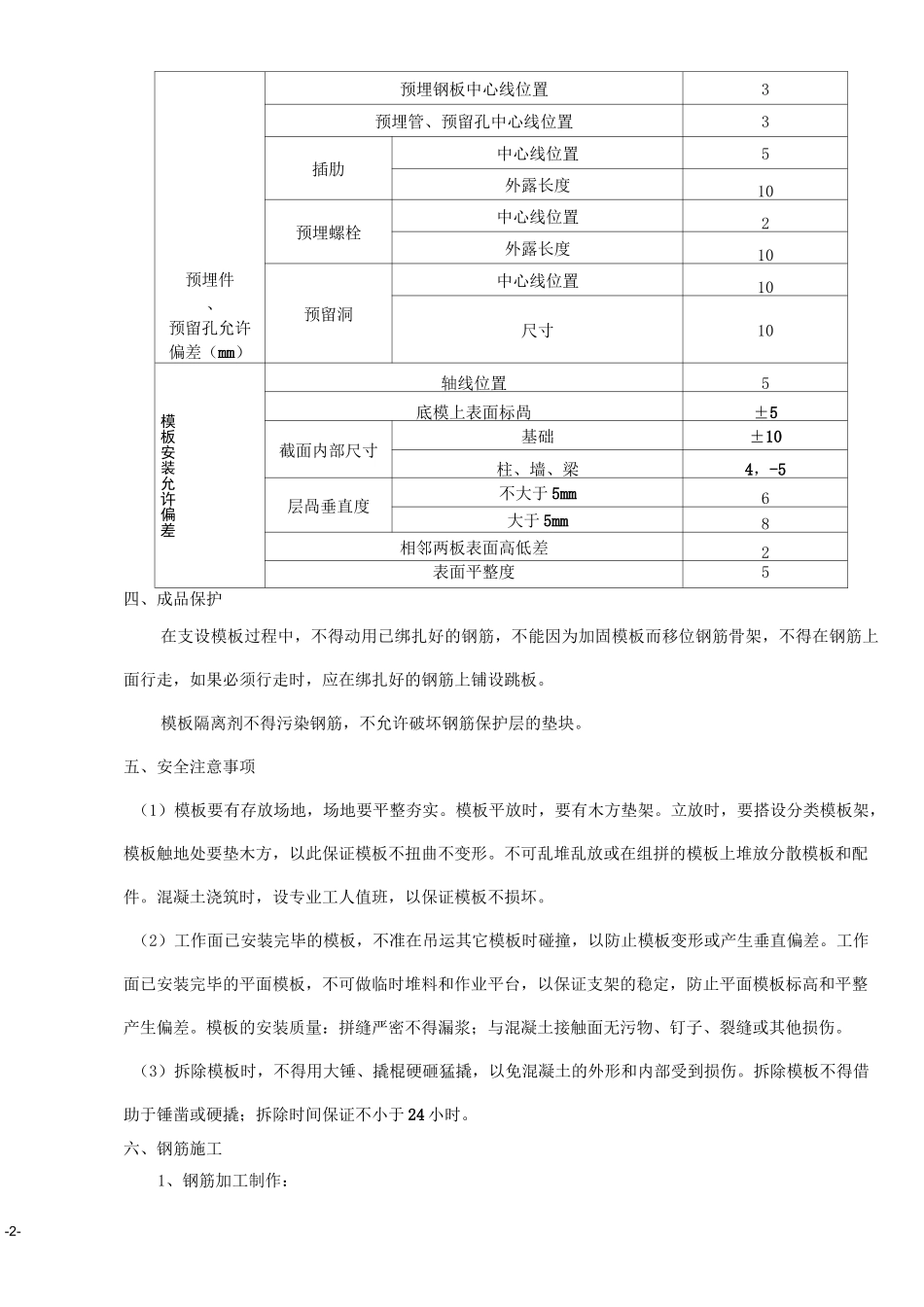

-1-工程名称曹妃甸国际生态城起步区十条次干道工程施工单位北京城建道桥建设集团有限公司交底部位电力井(中港路、黄霓东路)交底日期2017年3月10日交底人签字接受人签字交底内容:工程概况:中港路、黄霓东路电力混凝土井室位于道路东侧,距道路中心线14.5米/13.5米,主管线排管共布设12根,断面布置分3层,每层4根,3*4铺设方式,管材采用DFPB重防护双金属护桥,管道直径少150mm,两条路全线直通混凝土井18座,T型混凝土17座。一、工艺流程测量放线-----电力井室土方开挖-----清槽-----验槽-----垫层施工-----底板钢筋绑扎-----墙体钢筋绑扎-----底板模板支设-----底板混凝土浇筑-----混凝土养护-----墙体模板支设-----墙体混凝土浇筑-----模板拆除-----顶板模板支设-----顶板及井筒混凝土浇筑二、模板施工1)模板采用木模板配模拼装,拼装前涂刷脱模剂。2)放好轴线、模板边线、水平控制标高线。3)钢筋绑扎完毕,钢筋保护层垫块已垫好。4)木方已用压刨将木方刨成厚度一样。模板拼装前先进行试拼,保证模板结构尺寸正确。5)施工工艺:将按照图纸制作好的模板,刷隔离剂后运至支设部位,采用对拉螺栓进行加固,间距为600mm,两侧用木方子钉牢,外侧设置钢管配对拉螺栓,内外均用对拉螺栓,木方拉结,形成一个整体;同时四角均设置成三角形形状,以防角度不直或胀模、移位等现象。模板安装加固保证模板结构的强度、刚度和稳定性。三、质量保证项目。1、允许偏差项目-2-预埋件、预留孔允许偏差(mm)预埋钢板中心线位置3预埋管、预留孔中心线位置3插肋中心线位置5外露长度10预埋螺栓中心线位置2外露长度10预留洞中心线位置10尺寸10模板安装允许偏差轴线位置5底模上表面标咼±5截面内部尺寸基础±10柱、墙、梁4,-5层咼垂直度不大于5mm6大于5mm8相邻两板表面高低差2表面平整度5四、成品保护在支设模板过程中,不得动用已绑扎好的钢筋,不能因为加固模板而移位钢筋骨架,不得在钢筋上面行走,如果必须行走时,应在绑扎好的钢筋上铺设跳板。模板隔离剂不得污染钢筋,不允许破坏钢筋保护层的垫块。五、安全注意事项(1)模板要有存放场地,场地要平整夯实。模板平放时,要有木方垫架。立放时,要搭设分类模板架,模板触地处要垫木方,以此保证模板不扭曲不变形。不可乱堆乱放或在组拼的模板上堆放分散模板和配件。混凝土浇筑时,设专业工人值班,以保证模板不损坏。(2)工作面已安装完毕的模板,不准在吊运其它模板时碰撞,以防止模板变形或产生垂直偏差。工作面已安装完毕的平面模板,不可做临时堆料和作业平台,以保证支架的稳定,防止平面模板标高和平整产生偏差。模板的安装质量:拼缝严密不得漏浆;与混凝土接触面无污物、钉子、裂缝或其他损伤。(3)拆除模板时,不得用大锤、撬棍硬砸猛撬,以免混凝土的外形和内部受到损伤。拆除模板不得借助于锤凿或硬撬;拆除时间保证不小于24小时。六、钢筋施工1、钢筋加工制作:-3-根据图纸及规范要求由施工班组先下钢筋配料单,经钢筋工长及现场工程师审核后,严格按配料单进行下料,钢筋形状、尺寸必须符合设计要求及现行施工规范要求。加工后的成品必须有专人复核,技术人员随时抽检,并按其规格尺寸分类堆放,钢材锈蚀的必须经过除锈后方可使用。钢筋原材料及半成品堆场设在钢筋加工场附近,原材及半成品必须挂标识牌,以防错用。1.1、钢筋冷拉、调直:工程中的©8〜©10盘圆钢筋应进行调直。用自动调直切断机对盘圆钢筋进行调直切断,经调直后的钢筋不得有局部弯曲、死弯、小波浪形,其表面伤痕不应使钢筋截面减少4%。1.2、钢筋切断:根据图纸要求尺寸,对©12以上钢筋按钢筋配料单使用钢筋切断机切断。1.3、钢筋弯曲:根据钢筋配料单所附大样图,按照设计要求使用钢筋弯曲机将钢筋弯曲成图纸要求形状,并按规定部位、尺寸组别分类码放,挂牌标识。1.4、钢筋加工质量要求:(1)、钢筋拉直应平直,无局部曲折。(2)、钢筋切断断口不得有马蹄形或起弯等现象,钢筋的长度应力求准确。(3)、钢筋弯曲成型形状正确,平面上没有翘曲不平现象。(4)、钢筋加工的允许偏差见下表:表2项目允许偏差值(mm)测量法钢下料长度±10尺检成型长度±5尺检180...
