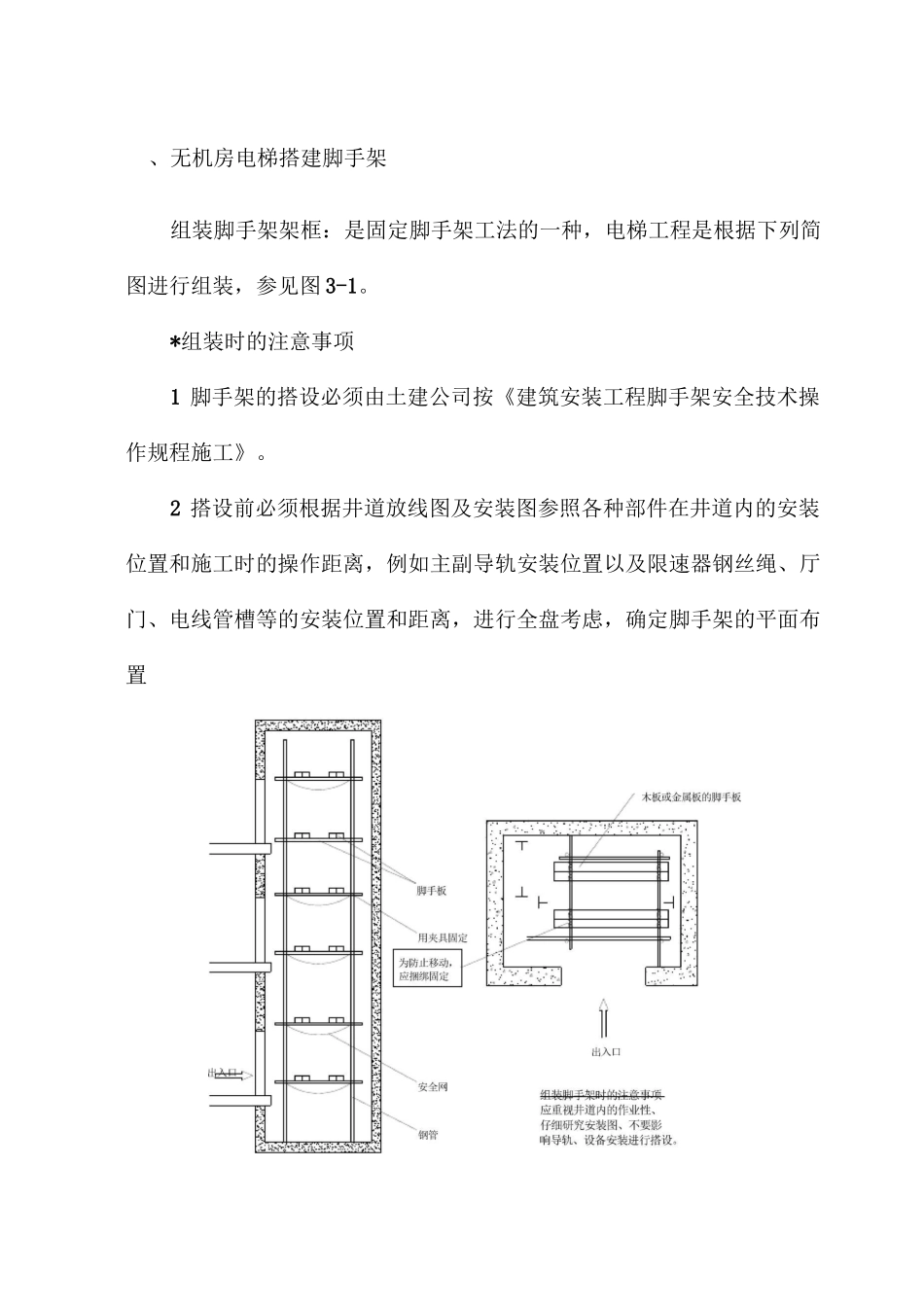

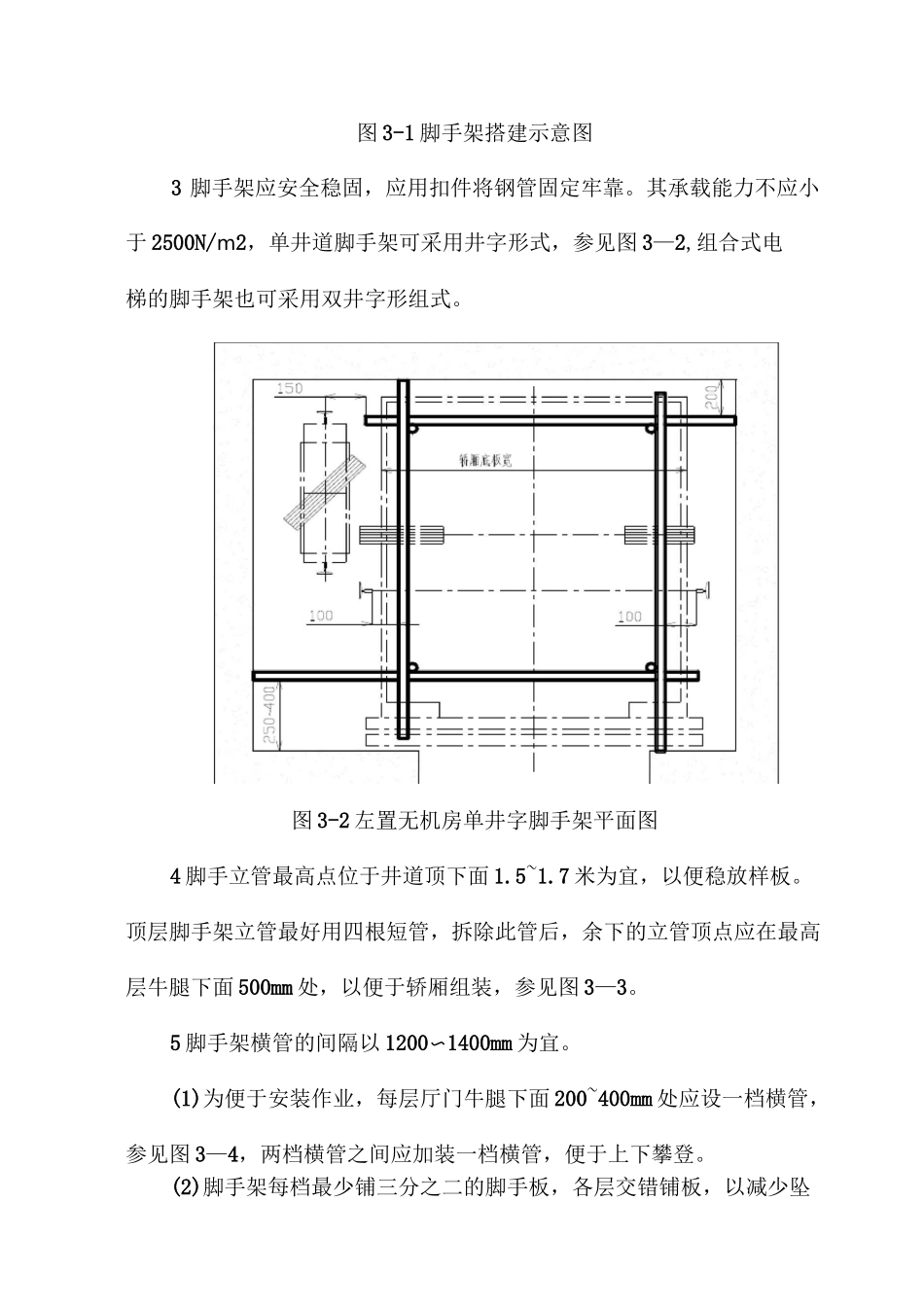

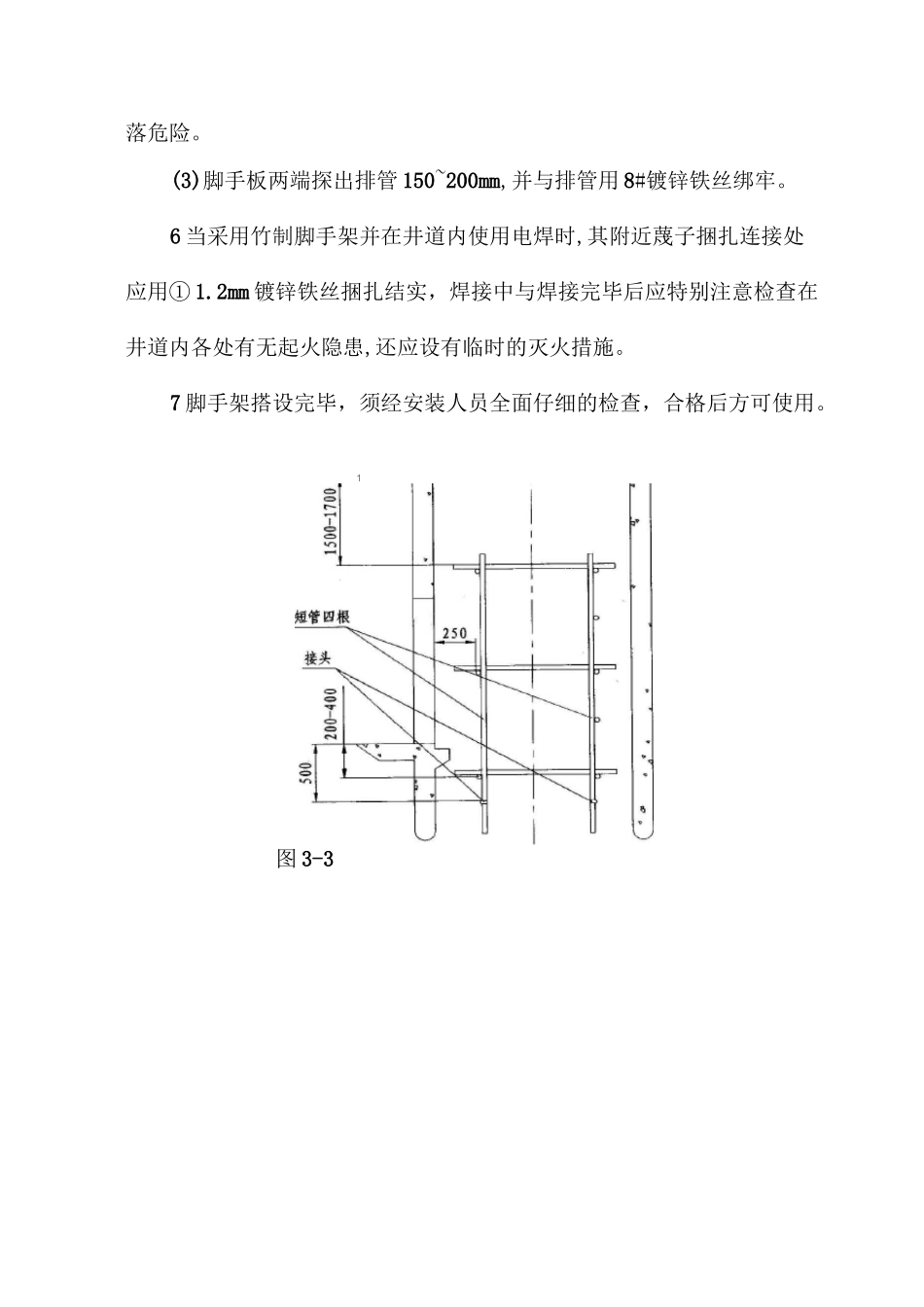

、无机房电梯搭建脚手架组装脚手架架框：是固定脚手架工法的一种，电梯工程是根据下列简图进行组装，参见图3-1。*组装时的注意事项1脚手架的搭设必须由土建公司按《建筑安装工程脚手架安全技术操作规程施工》。2搭设前必须根据井道放线图及安装图参照各种部件在井道内的安装位置和施工时的操作距离，例如主副导轨安装位置以及限速器钢丝绳、厅门、电线管槽等的安装位置和距离，进行全盘考虑，确定脚手架的平面布置图3-1脚手架搭建示意图3脚手架应安全稳固，应用扣件将钢管固定牢靠。其承载能力不应小于2500N/m2，单井道脚手架可采用井字形式，参见图3—2,组合式电梯的脚手架也可采用双井字形组式。图3-2左置无机房单井字脚手架平面图4脚手立管最高点位于井道顶下面1.5~1.7米为宜，以便稳放样板。顶层脚手架立管最好用四根短管，拆除此管后，余下的立管顶点应在最高层牛腿下面500mm处，以便于轿厢组装，参见图3—3。5脚手架横管的间隔以1200〜1400mm为宜。(1)为便于安装作业，每层厅门牛腿下面200~400mm处应设一档横管，参见图3—4，两档横管之间应加装一档横管，便于上下攀登。(2)脚手架每档最少铺三分之二的脚手板，各层交错铺板，以减少坠落危险。(3)脚手板两端探出排管150~200mm,并与排管用8#镀锌铁丝绑牢。6当采用竹制脚手架并在井道内使用电焊时,其附近蔑子捆扎连接处应用①1.2mm镀锌铁丝捆扎结实，焊接中与焊接完毕后应特别注意检查在井道内各处有无起火隐患,还应设有临时的灭火措施。7脚手架搭设完毕，须经安装人员全面仔细的检查，合格后方可使用。1图3-3二、放样（一）样板制作1、准备样板用的木料1放样木料要求1）样架用木料应为干燥、韧性强、能长期工作而不易变形、四面刨平、互成直角的硬质木料。2）样板木尺寸，参见图4-1。宽度不小于100mm,厚度不小于50mm,随着跨度增加，样板厚度相应增加。图3）用截面不小于100X100的木方（不易变形、四面刨平、互成直角的硬质木料）作为出入口样板（厅门样板）、轿厢样板、对重样板的支撑底座，参见图4-2。2、出入口样板制作1中分门样板的制作出入口样板的开线参见图4-3，出入口中心线与轿厢中心线一致，其中JJ为开门净宽，L为样板长度，H为样板宽度，1、2为门口样线落线点。图4-3中分门出入口样板2旁开门样板的制作出入口样板的开线参见图4-4，出入口中心线与轿厢中心线的偏移量M值，详见井道布置图，其中JJ为开门净宽，L为样板长度，H为样板宽度，1、2为门口样线落线点。JJ〔卄〔】净宽〉…Ee-|/1亦线七阿fj匸中线H——L图4-4旁开门出入口样板3样板数量通常制作2件，分别用于上下样。当电梯为双开门时，应多做2件中分门的开线方式二者一样，旁开门开线方式见图4-5。J...
