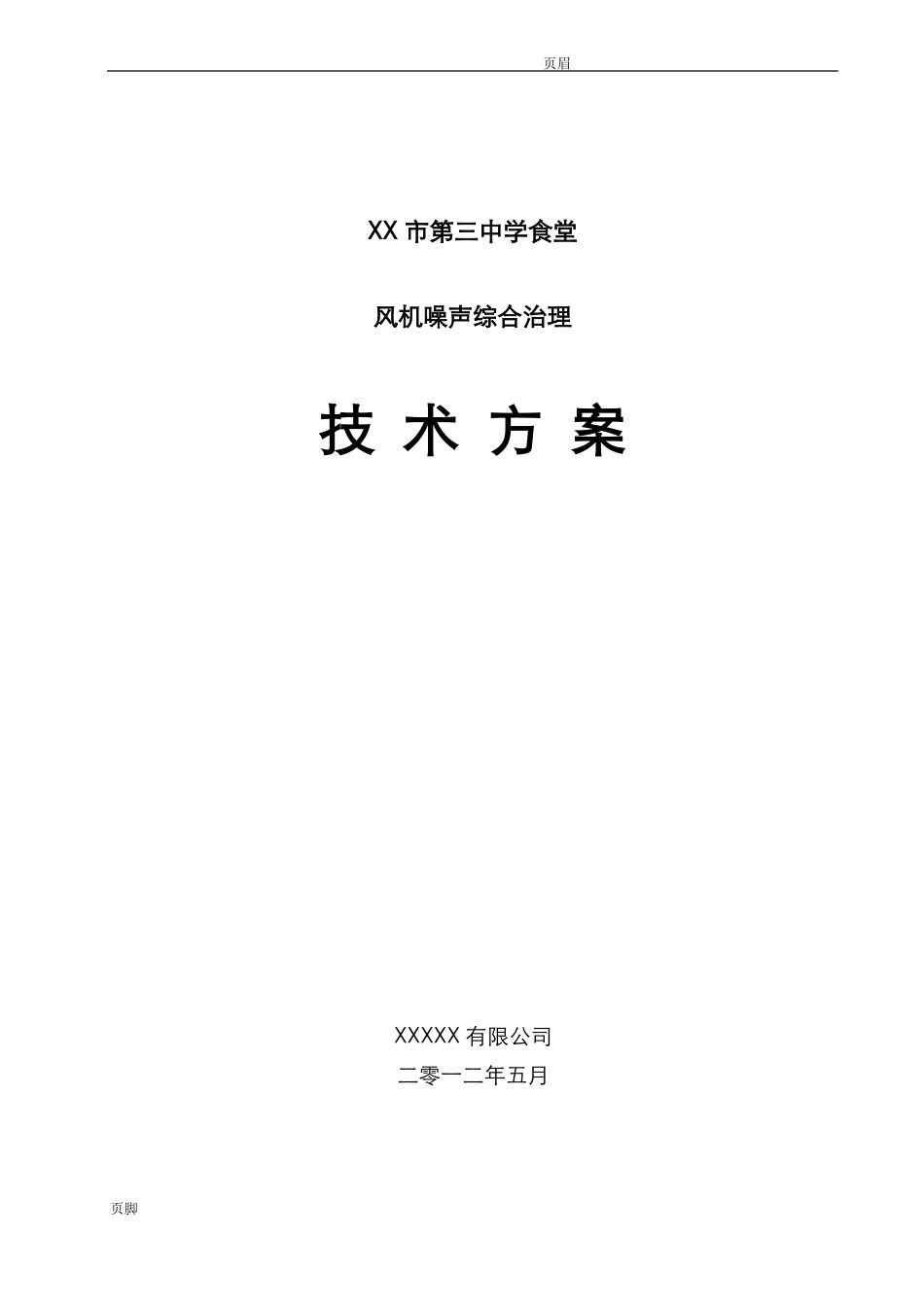

页眉XX市第三中学食堂页脚风机噪声综合治理技术方案XXXXX有限公司二零一二年五月页眉目录1.概述········································32.噪声源分析·····································33.降噪措施······································44．主要降噪设备的结构形式及技术特点·························44.1BER隔声罩结构及技术特点···························44.2GSP-BE型隔声屏工艺特点····························46.设计、制造及检验标准································67．涂装、包装····································68.项目投资概算····································7页脚页眉1.概述据有关资料表明，噪音对人体的主要危害是损伤听觉系统。当噪音强度超过100分贝时，即能造成听觉损伤。轻度听觉损伤主要表现为轻度耳鸣，若进一步发展，可在一定程度上影响语言听力，致使工作、学习、生活中感到听觉困难。有时一次强烈的噪音可致暂时性的两耳全聋，同时感到剧烈耳鸣并有眩晕。此外，噪音对人体其他系统也有影响，主要表现为头痛、头晕、失眠、多梦、记忆力减退，甚至出现血压不稳定或肢端供血不足，发生营养障碍性疾病，心律不齐等。因此，对超标噪声进行治理，可改善学生和周边居民环境，保证身心健康。我公司受宜宾市第三中学的委托，对学校食堂风机噪声进行治理。噪声经治理后达到以下排放标准：《城市区域环境噪声标准》（GB3096—93）Ⅱ类混合区噪声限值的规定，即昼间不超过60dB（A），夜间不超过50dB（A）。2.噪声源分析风机噪声分析根据现场勘测及相关资料表明，食堂风机的噪声源主要有以下几个方面：进排气（进出烟道）噪声和气流流经机体产生的空气动力性噪声；从机体表面辐射噪声及管道等刚性传声；风机运行时冲击、摩擦而产生的机械噪声；风机进出风管道的气流撞击、从机体及管道表面等处辐射出来的噪声；定转子之间磁场脉动引起的电磁噪声，以及轴承高速旋转产生的机械噪声.页脚页眉3.降噪措施➢将风机烟道拆除，并进行更换，烟道的出口安装吸声罩；➢重新布置风机位置，对其留足够的检修通道与散热空间，避免声桥效应；➢对风机建立隔声屏，并设置吸声材料，使三台风机四周处于封闭空间；4．主要降噪设备的结构形式及技术特点4.1BER隔声罩结构及技术特点隔声罩采用GSZ-II系列隔声罩，该隔声罩设计独特，隔声量大、散热效果好；模块强度高、重复拆卸和组装不变形；可根据不同用户设备、场地条件分别进行相应的人性化设计，设备维护方便、使用安全并且外型美观，使隔声罩高标准的达到降噪性能及使用性能，受到国内外用户的一致好评。BER隔声罩结构分述：内置型C型槽钢结构：由于隔声罩较高且跨度大，必须考虑隔声罩的稳定性和模块的强度，为便于设备大修拆装顶部或墙体模块时防止安全事故，在隔声面板内侧按□500×500mm尺寸布置12#槽钢骨架来分割吸声材料，防止隔声模块内的吸声材料的沉叠并提高了模块强度。4.2GSP-BE型隔声屏工艺特点根据现场实际情况，并为了方便隔声屏的维护和检修及使用寿命和消声效果，隔声屏作了以下设计：页脚页眉隔声屏采用双面彩钢板结构，既有效阻隔了噪声源的传播，又保证了设备整体的美观；上部成20°～30°倾角遮檐式制作，此隔声屏对各频率噪声都有很好的隔声降噪效果。隔声模块单块外形尺寸尽量一致，并编号，且单块重量不宜过大，以便隔声屏的安装；隔声屏模块均设有吊环安装孔并配带有吊环；为了降低缝隙传声，达到更好的隔声效果，隔声屏模块相互联接处设计成“卡扣式”结构，并辅以单面带胶的福乐斯、橡胶等柔性材料密封后螺栓连接；隔声模块与钢结构采用螺栓连接，在连接处加装橡胶等弹性无孔材料以避免刚性传声；隔声门的设置隔声门:为便于机组的观察和维...
