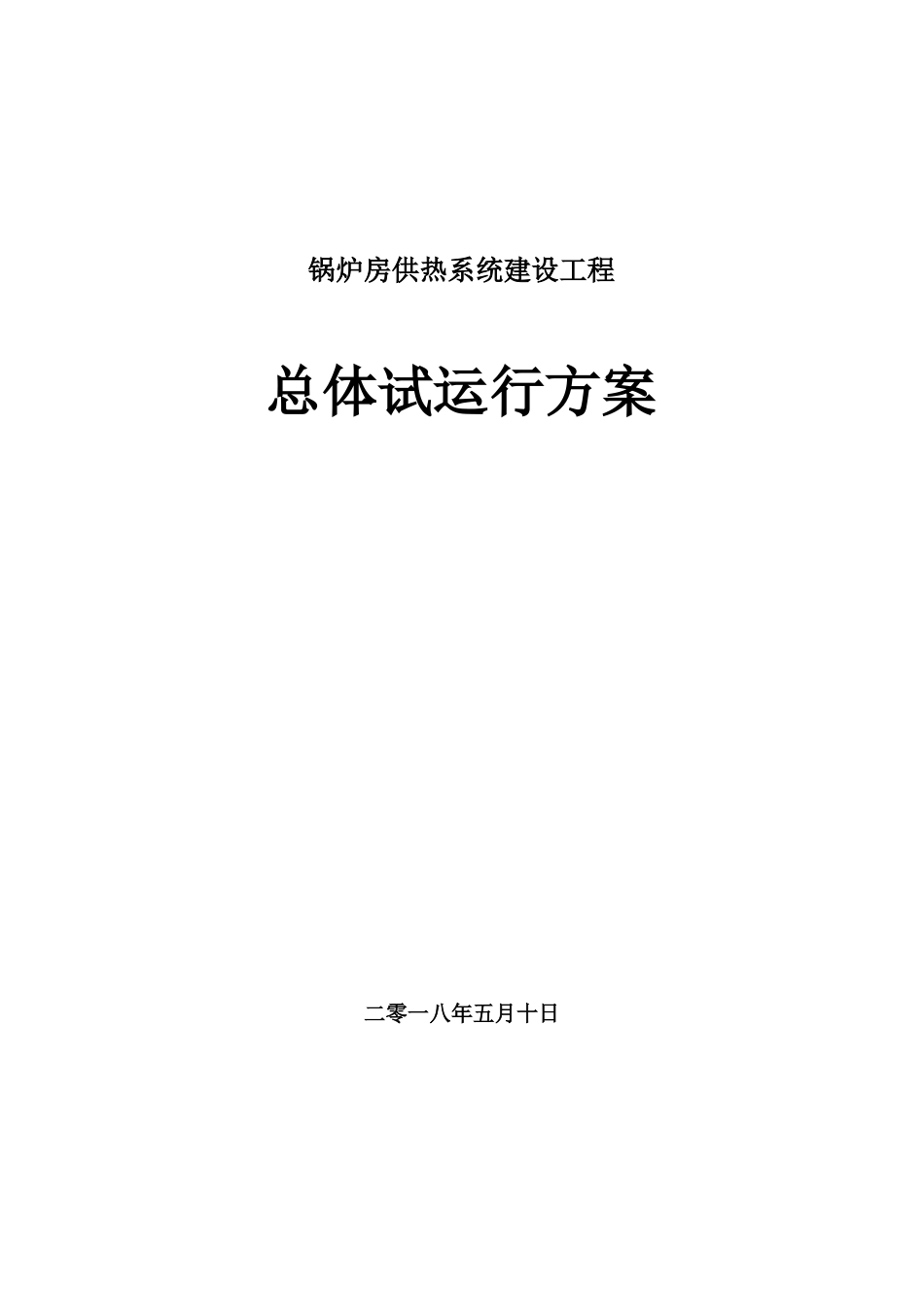

锅炉房供热系统建设工程总体试运行方案二零一八年五月十日目录一、工程概况1、工程简要说明2、生产装置（单元）的规模及工艺说明3、工程建设情况4、燃料、电力供应及产品流向二、总体试运行方案的编制依据与编制原则1、编制依据2、编制原则三、试运行的指导思想和应达到的标准1、指导思想2、试运行应达到的标准四、试运行应具备的条件和要求1、试运行前需要土建总包单位及指挥中心提供条件2、换热站、锅炉房及热力管网试运行前BOT建设单位提供的条件五、试运行的组织与指挥系统1、参与试运行各组织之间的关系2、试运行过程中各有关单位的主要工作职责3、试运行的指挥系统六、试运行方案与进度1、试运行方案简介2、试运行进度计划3、试运行程序及主要控制点4、试运行安全七、物料平衡和动力平衡1、主要燃料消耗指标表2、用电计划表3、用水平衡表八、环境保护1、二氧化硫、氮氧化物治理2、噪声控制3、废水治理九、劳动安全卫生及消防1、厂址选择的劳动安全措施2、设备的防护和隔离3、对值班人员的劳动保护4、防火、防爆、防电伤安全措施5、其它劳动安全和工业卫生措施6、消防措施7、工艺安全措施十、试运行的难点及对策十一、其他需要说明的问题附件3333455566666799101011111213161717181818181919错误！未定义书签。错误！未定义书签。错误！未定义书签。错误！未定义书签。错误！未定义书签。错误！未定义书签。错误！未定义书签。错误！未定义书签。2021211、单机试车方案2、燃气系统验收方案3、水处理系统调试方案4、锅炉燃烧器调试方案5、锅炉烘炉煮炉方案6、软化水/脱氧水处理合格指标7、性能考核指标21212122222222锅炉房供热系统建设工程总体试运行方案一、工程概况1、工程简要说明项目建设锅炉房3座，以上区域供热系统采用间接供热形式。锅炉房为承压间供系统。供热面积共计400540平米，其中现状面积235260平米，预留面积165280平米。采暖热负荷16425kW，其中现状面积热负荷9649kW，预留面积热负荷6776kW。2#锅炉房为一新建地上燃气锅炉房锅炉房为承压间供系统，供热面积共计588128平方米，总热负荷为24445kW，。3#锅炉房为一新建地上燃气锅炉房锅炉房为承压间供系统，供热面积共计393717平米，采暖热负荷16412kW。2、生产装置（单元）的规模及工艺说明设计参数：一次水供回水温度115℃/70℃,供暖二次水供回水温度85℃/60℃.一次水设计压力1.0MPa，二次水设计压力1.6MPa3、工程建设情况工程地点：建设单位：EPC总承包单位：其他单位：建设工期：（1）设计总体完成情况从2017年9月底设计开工，至2018年3月30日，根据项目施工需要，陆续完成热力一次线、换热站机电安装、锅炉房机电安装、局部热力二次线穿越道路等分部工程专业设计。（2）采购总体完成情况2017年11月20日完成锅炉设备订货，2017年12月30日完成软化水成套设备、脱氧水成套设备、循环水泵等配套工艺设备订货，2018年2月28日完成电气、仪表设备订货，从2018年3月20日至2018年4月20日，换热站的热力、电气、仪表设备陆续到货。锅炉房各专业设备在2018年4月底均已具备到货条件，待三个锅炉房土建具备安装条件后，可安排设备进场。（3）施工总体情况伴随市政道路施工的室外热力管网于2017年8月1日开始施工，2018年5月底全部完成试压、冲洗；局部二次线穿越工程于5月底完成压力试验。15个换热站机电安装于2018年3月25日开始施工，2018年5月25日完成单机调试。3个锅炉房于2018年5月1日开始施工，6月30日完成1#锅炉房系统单机试验和水压、冲洗，具备燃气点火烘炉条件；7月20日完成3#锅炉房系统单机试验和水压、冲洗，具备燃气点火烘炉条件；7月30日完成2#锅炉房系统单机试验和水压、冲洗，具备点火烘炉条件。4、燃料、电力供应及产品流向4.1燃料供应以天然气为燃料，1#锅炉房气源来自规划De315燃气管道。2#锅炉房气源来自规划De500燃气管道。3#锅炉房气源来自规划De315燃气管道。燃气管道接至锅炉房建筑红线区域内调压箱，经调压箱减压接至锅炉房燃气计量间经过滤、调压、计量箱，使燃气压力达到锅炉燃烧器所要求的范围。4.2电力供应1#锅炉房的电力供应是由附近变电站接引两回路0.25kV供电线路至厂内0.25kV配电室。2#...
