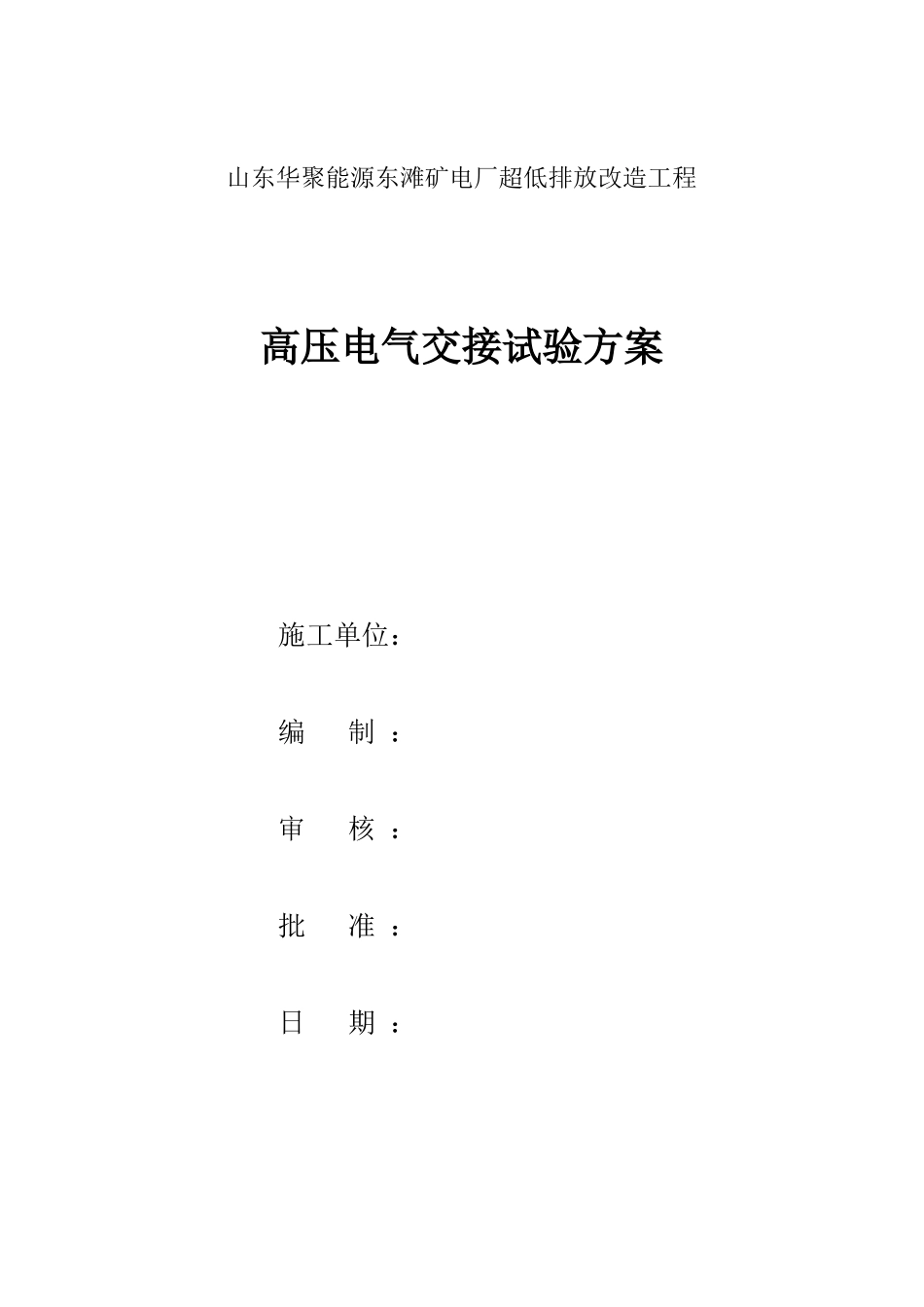

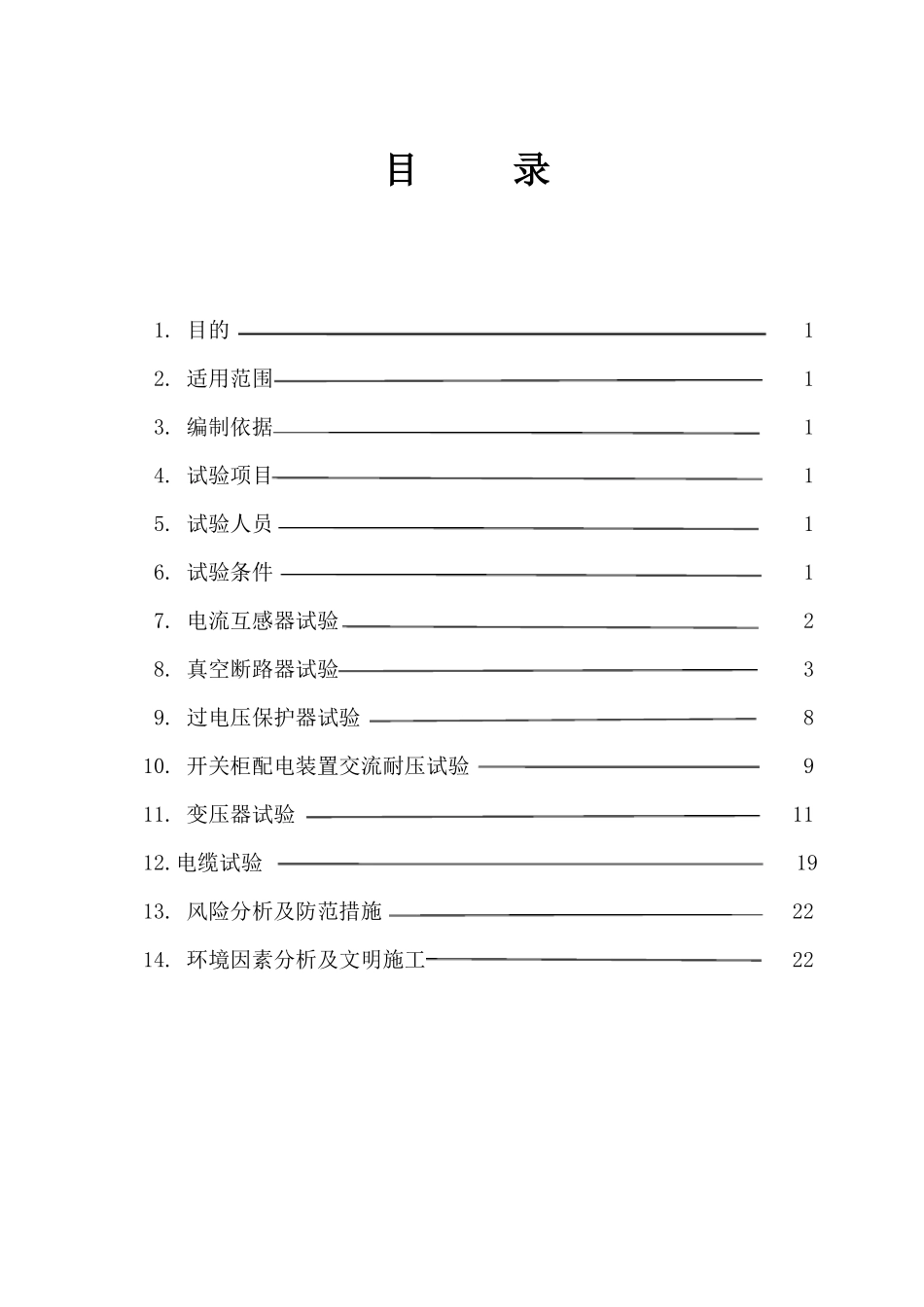

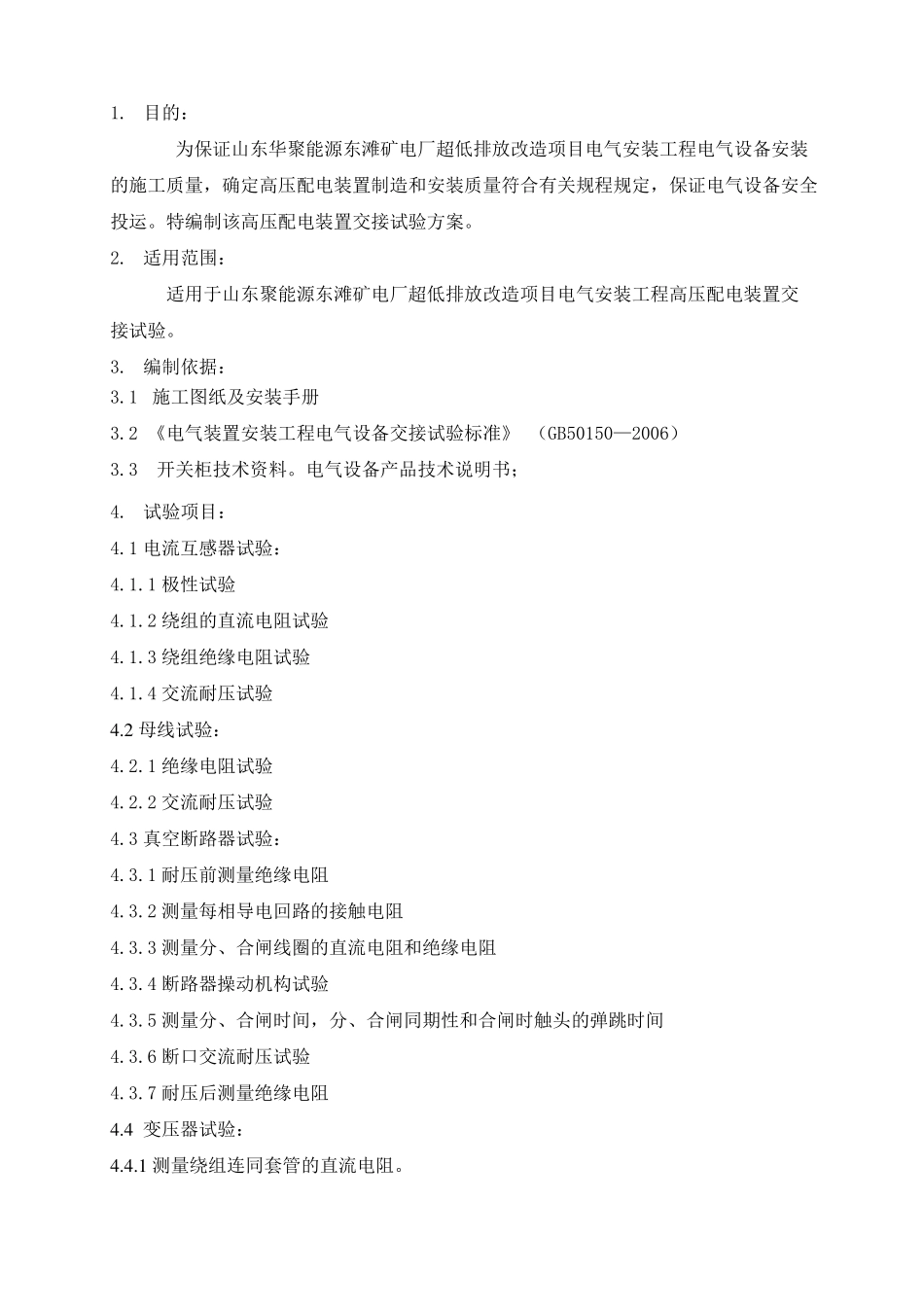

山东华聚能源东滩矿电厂超低排放改造工程高压电气交接试验方案施工单位：编制：审核：批准：日期：目录目的适用范围编制依据试验项目试验人员试验条件电流互感器试验真空断路器试验过电压保护器试验开关柜配电装置交流耐压试验变压器试验电缆试验19风险分析及防范措施环境因素分析及文明施工11111123891122221.2.3.4.5.6.7.8.9.10.11.12.13.14.1.目的：为保证山东华聚能源东滩矿电厂超低排放改造项目电气安装工程电气设备安装的施工质量，确定高压配电装置制造和安装质量符合有关规程规定，保证电气设备安全投运。特编制该高压配电装置交接试验方案。2.适用范围：适用于山东聚能源东滩矿电厂超低排放改造项目电气安装工程高压配电装置交接试验。3.编制依据：3.1施工图纸及安装手册3.2《电气装置安装工程电气设备交接试验标准》（GB50150—2006）3.3开关柜技术资料。电气设备产品技术说明书；4.试验项目：4.1电流互感器试验：4.1.1极性试验4.1.2绕组的直流电阻试验4.1.3绕组绝缘电阻试验4.1.4交流耐压试验4.2母线试验：4.2.1绝缘电阻试验4.2.2交流耐压试验4.3真空断路器试验：4.3.1耐压前测量绝缘电阻4.3.2测量每相导电回路的接触电阻4.3.3测量分、合闸线圈的直流电阻和绝缘电阻4.3.4断路器操动机构试验4.3.5测量分、合闸时间，分、合闸同期性和合闸时触头的弹跳时间4.3.6断口交流耐压试验4.3.7耐压后测量绝缘电阻4.4变压器试验：4.4.1测量绕组连同套管的直流电阻。4.4.2测量绕组连同套管的绝缘电阻和吸收比。4.4.3绕组连同套管的工频交流耐压试验。4.5.4额定电压下的冲击合闸试验4.5.5检查相位4.4.6测量噪音4.5电缆试验4.6过电压保护器试验5.试验人员：试验负责人：1人；试验员：3人6.试验条件：6.1所有参与试验人员资质证书齐全。6.2试验作业指导书编制完成并经过详细的技术交底。6.3试验仪器合格有效。6.4设备的技术文件和出厂试验报告齐全。6.5安装工作完成，基础接地良好可靠。6.6现场有可靠的施工电源。6.7现场有足够的施工空间。7.电流互感器试验：方案：见附图一。7.1极性试验：7.1.1试验接线：QKP1P2S1S2CTx+mV-DC试验仪器：QK-开关DC-电池CTx-被测电流互感器mV-直流毫伏电压表7.1.2试验步骤：a.检查接线正确。b.合上开关瞬间，记录仪表的偏转方向。c.记录表格：一次绕组P1+d.数据分析：正P2-A二次绕组S1-S2BC偏说明电池正极与电压表正极相连的电流互感器P1、S1为同极性。7.2电流互感器直流电阻试验7.2.1试验接线：按仪器使用要求将测试线接入被试绕组。试验仪器：HCZZ-2高精度直流电阻快速测试仪7.2.2试验步骤：a.检查接线正确，按仪器的要求进行操作。b.测量一次绕组直流电阻的测试数据及当时温度。c.记录表格：温度：测试相测量绕组（AN）ABCd.数据分析：与出厂值比较应无明显差别。e.安全注意事项：在断开电源后，方可换线，避免产生高压。7.3.绕组绝缘电阻试验：7.3.1试验接线：将测试线接入被试绕组。试验仪器：2500V摇表7.3.2试验步骤：a.用2500V摇表测量一次绕组对二次绕组及地的绝缘电阻。b.用2500V摇表测量二次绕组对一次绕组及地的绝缘电阻。c.记录表格：温度：测量方式AAN-an、Gan-AN、G绝缘电阻BCd.数据分析：与出厂值相比应无明显差别。e.安全注意事项：试验过程中，严禁触摸被试物，以防电击。非被试绕组短接接地。试验结束后，对试品充分放电。7.4交流耐压试验：施压出厂试验电压的80%保持1min，电流电压应稳定，无闪络、放电、击穿现象。8.真空断路器试验：试验方案：见附图二8.1测量绝缘电阻8.1.1试验接线：按仪器要求接线。试验仪器：2500V兆欧表。8.1.2试验步骤：a.断路器在分闸位置，分别测量每相断口的绝缘电阻。b.断路器在合闸位置，分别测量每相对其它两相及地的绝缘电阻。c.测试结束应充分放电。d.记录温度和湿度。e.记录表格：温度测试项目断口之间整体对地试验仪器f.数据分析：在常温下不应低于1200MΩ。g.安全注意事项：用兆欧表测定绝缘电阻时，被试物要确实与电源断开，试验中要防止与人体接触，试验后被试物必须放电。A湿度BC8.2测量每相导电回路的接触电阻：8.2.1试验接线：按仪器要求接线。试验仪器：GLHLY-11(100A)型回路电阻测试仪8.2....
