支撑体系技术交底VIP免费

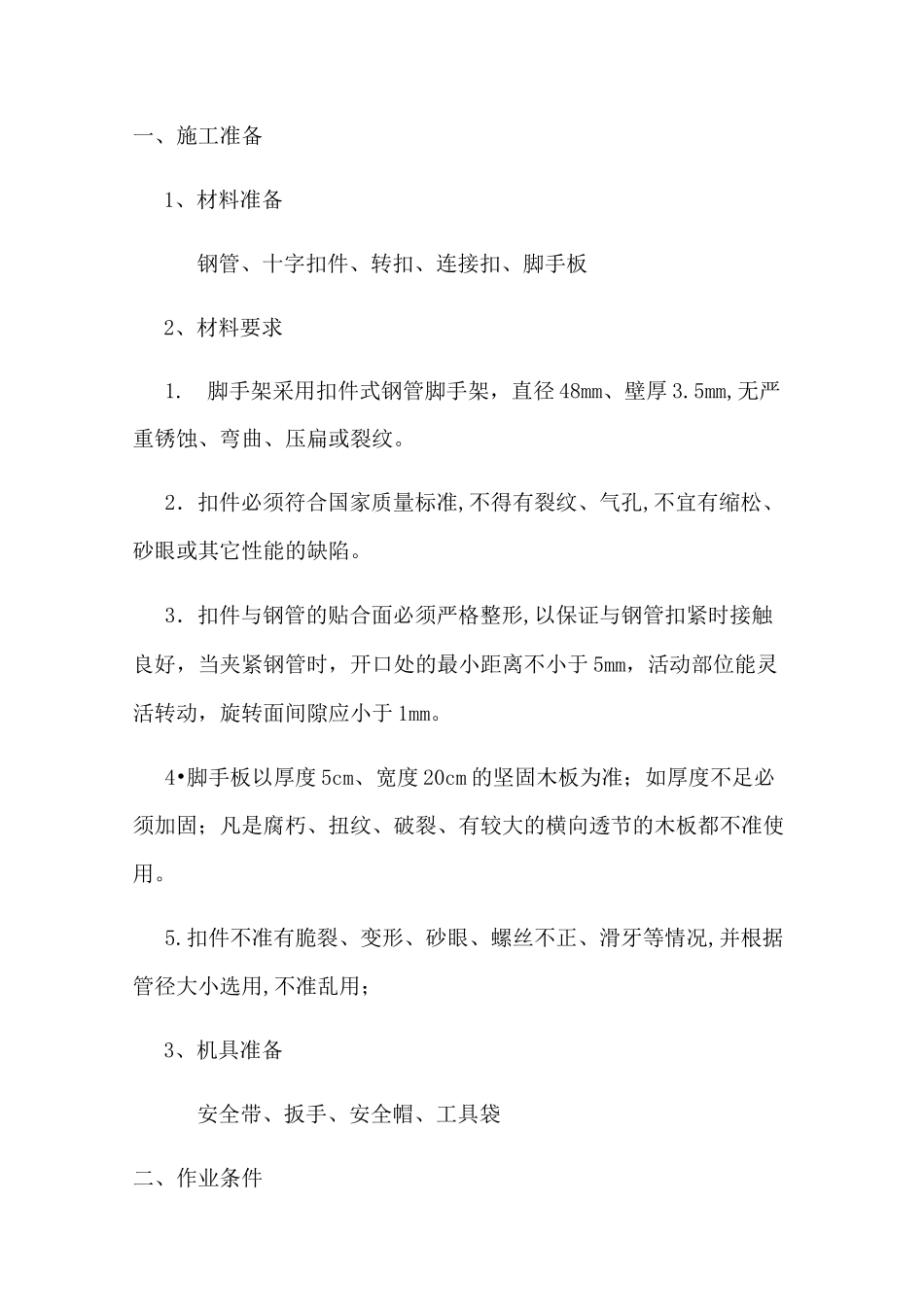

一、施工准备1、材料准备钢管、十字扣件、转扣、连接扣、脚手板2、材料要求1.脚手架采用扣件式钢管脚手架，直径48mm、壁厚3.5mm,无严重锈蚀、弯曲、压扁或裂纹。2．扣件必须符合国家质量标准,不得有裂纹、气孔,不宜有缩松、砂眼或其它性能的缺陷。3．扣件与钢管的贴合面必须严格整形,以保证与钢管扣紧时接触良好，当夹紧钢管时，开口处的最小距离不小于5mm，活动部位能灵活转动，旋转面间隙应小于1mm。4•脚手板以厚度5cm、宽度20cm的坚固木板为准；如厚度不足必须加固；凡是腐朽、扭纹、破裂、有较大的横向透节的木板都不准使用。5.扣件不准有脆裂、变形、砂眼、螺丝不正、滑牙等情况,并根据管径大小选用,不准乱用；3、机具准备安全带、扳手、安全帽、工具袋二、作业条件1、防护用品及工具齐全；2、脚手架基础混凝土浇筑完毕且验收合格；3、作业工人必须经过安全培训；三、施工工艺1、脚手架搭设顺序：混凝土浇筑完成一放线定位一放垫木一放横向扫地杆f立杆f纵向扫地杆f横杆f安装斜支撑2、搭脚手架前，仔细检查工作环境、防护用品和工具，做好准备工作。3、地面混凝土具备搭设强度。4、安放横向扫地杆，扫地杆不得高于地面15cm。5、放置立杆，立杆横距a=0.8m，立杆纵距b=0.8m,步距H1=1.5m。立杆垂直度偏差不得大于架高的1／200。6、纵向扫地杆应用直角扣件固定在竖向立杆上，并相互紧靠，将脚手架连接成为一个整体，距地不得大于150mm。7、水平杆间距1.5m，对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm。并应避免设在纵向水平跨的跨中。8、纵向横杆在立杆与横向横杆交界处设置。9、梁底进行斜支撑搭设，进行加密处理。四、质量标准1、满堂脚手架搭设构造要求①立杆纵距为0.8m。②大横杆间距h为1.5m。③立杆横距为0.8m。有梁部位架体搭设构造要求①立杆纵距为0.8m（梁宽）。②大横杆间距h为1.5m。③立杆顺梁间距距为0.6m。2、立柱接头必须采用对接扣件对接，对接扣件应相互错开布置，两个相邻对接接头不得设在同步同跨内，两相邻立杆接头在高度方向错开的距离不小于500mm，各接头中心距主节点的距离不得大于步距的1/3。3、横杆采用对接扣件连接，对接扣件的开口向上，对接接头要交错布置，不得设在同步同跨内，相邻接头水平距离不得小于500mm，并设在纵向水平杆跨的1/3内。四、成品保护1.脚手架搭成后，在施工期间未经施工负责人同意，不准随便乱拆或改变脚手架结构。2.脚手架和墙连接的拉锚，如有妨碍工作时一定要经施工负责人同意，方准临时拆除，并应在下班前或工作完毕后，及时将拉锚重新拉好。五、应注意的质量问题1.脚手架要定期检查，在大风、下雨后详细检查脚手架倾斜、连接件松驰损坏、地基下沉等，如发现问题，及时处理。2.金属脚手架的立杆，必须垂直地稳放在垫木上（垫木厚度不应小于5cm）；在安置垫木前要将地面夯实、整平。3.不要在金属脚手架上锚固机械零部件。4.搭设时要层层找平找正，再拧紧螺栓。5.杆件连接要使用扣件，不准用铁丝等绑扎。6.钢脚手板的提环必须卡住。六、应注意的安全事项1.靠近电线搭设或拆除脚手架时，必须切断电源或将电线迁移。2.如必须在脚手架上架设供电线路时，木脚手架上应设置绝缘措施；不准随便将电线绑扎在脚手架上。3.搭设或拆除脚手架时，如果脚手杆没有绑扎牢固，脚手板没有放好或已拆开绑扣等，都不准中途停止工作。4.工作中不要乱扔材料和工具，上下运送材料时要互相密切配合不准用不牢固的绳索绑吊。5.在霜雪和阴雨天工作时，要采取防滑措施。6.脚手架的支撑杆，在有搬运器材的地方应设置围栏，以防冲撞。7.脚手架的支撑必须与模板支撑分开。8.不要把脚手架和脚手板支撑在建筑物上或不十分牢固的地方。9.在脚手架或邻近处进行挖掘工作时，脚手架应予以加固，以防倒塌或变形。10.高层金属脚手架应设防雷接地装置；雷雨时全部施工人员应撤离金属脚手架。七、脚手架的拆除1.拆除前应对脚手架进行检查，如周围有电线或者其它障碍物时必须采取措施后才能进行拆除。2.拆除时周围应设围栏或警戒标志，禁止闲人进出，并应安排专人看管。3.拆除顺序应先上后下，一步一...
