AnsoftMaxwell参数化-脚本化-多核运算-快捷教程VIP免费

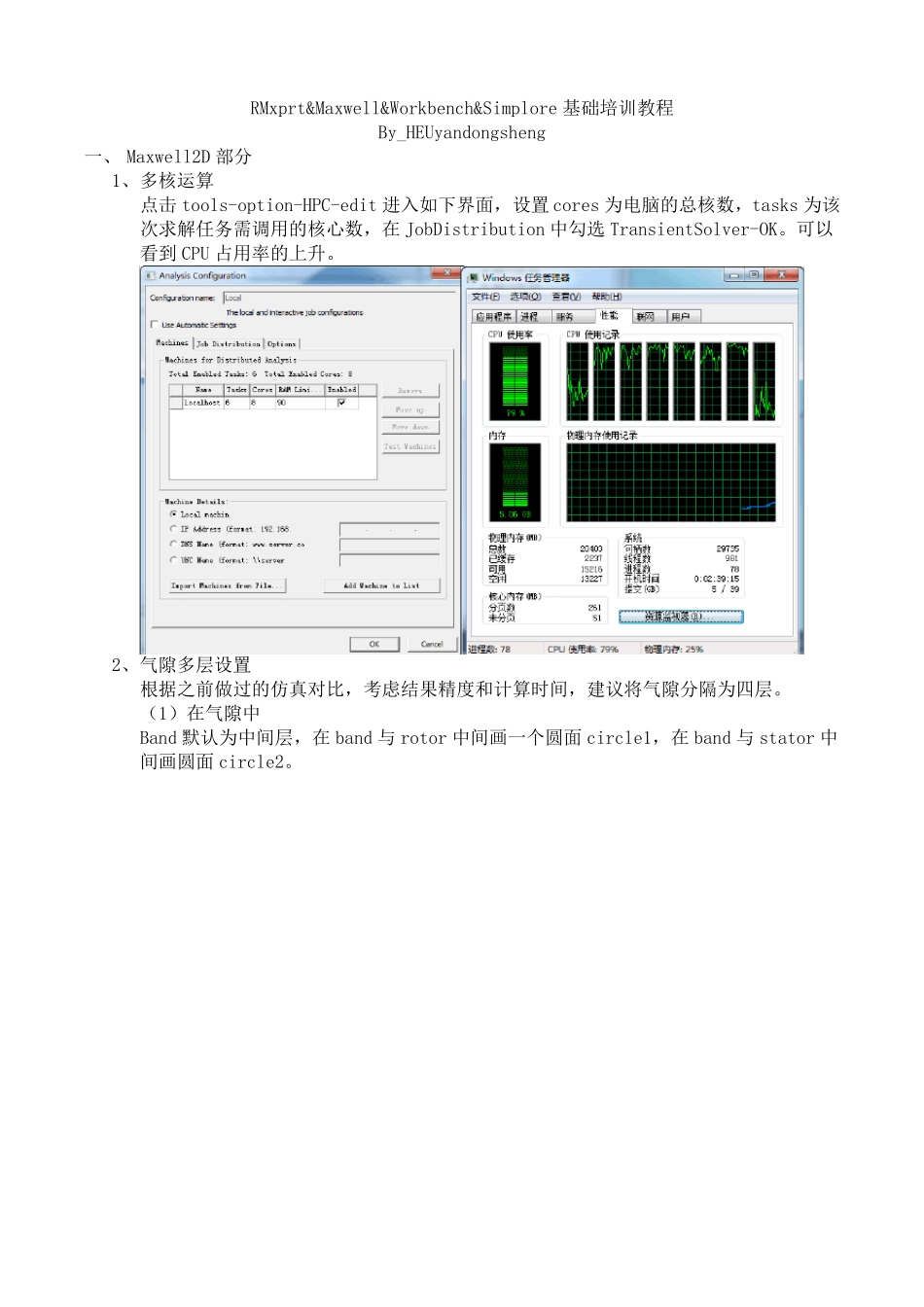

RMxprt&Maxwell&Workbench&Simplore基础培训教程By_HEUyandongsheng一、Maxwell2D部分1、多核运算点击tools-option-HPC-edit进入如下界面，设置cores为电脑的总核数，tasks为该次求解任务需调用的核心数，在JobDistribution中勾选TransientSolver-OK。可以看到CPU占用率的上升。2、气隙多层设置根据之前做过的仿真对比，考虑结果精度和计算时间，建议将气隙分隔为四层。（1）在气隙中Band默认为中间层，在band与rotor中间画一个圆面circle1，在band与stator中间画圆面circle2。（2）选择中circle1、circle2、band右键Assignmesh-onsection，给定长度，最大长度建议用默认值的1/10。（3）划分初始网格：右键analysis-applymesh。查看网格：全选模型，右键plotmesh。根据效果可以在次修改网格长度。重画之前需将上次的网格初始化：右键analysis-Reverttoinitialmesh。3、求解（1）设置Model-motionsetup-mechanical，给定转速，如果考虑机械瞬态可以勾选，设置转矩、转子转动惯量、阻尼。模拟启动可以将转矩设置为负载转矩，转速设置为0，即为从0rpm启动直到额定工况。(有时设置机械项会出现如下错误：TimeDecompositionMethoddoesnotsupportMechanicaltransient.一般重新设置，或者重新check-analysis或者关掉多核运算即可)。（2）设置求解时间步长。通常情况下点击在0.2s后会达到稳定状态，根据需求设置求解时间，求解精度。4、参数化自动求解参照赵博的《Ansoft12在工程电磁场中的应用》一书，第九章内容并结合自己心得。对于任意一个输入的数值都可以将该数值变为字母参数（部分单词在软件中已经有特指定义，如Time、Power等）。举例计算不同负载。1、将MotionSetup负载设置LoadTorque输入T，单位改成Nm。2、在Optimetrics-右键-Add-Parametric，出现如下图对话框，点击Add3、选择变量T，更改变化参数，添加到右侧-OK，会出现参数扫描变化范围。可以在Table中查看。4、点击Options，勾选SaveFieldsandMesh-确定5、在Analysis中设置求解步长，计算时长，check检查文件。右键Optimetrics-Analysis-all，开始求解。5、脚本录制程序化自动求解该软件支持脚本录制功能，并可以读取脚本文件进行自动化处理，下面以导出磁密数据为例。Tools-RecordScripttofile-起名-OK，即开始录制。将所要录制的操作或者想要自动化处理的部分依次进行准确无误的点击。导出磁密数据，在DataTable-Families中更改数据时长，参数变量等，可以部分数值也可以全部，NewReport。在DataTable表中右键表头-Export，输出CSV格式，更改路径、名称等。（个人建议导出数据后将该表删除，以免占用大量内存）。录制完成后点击Tools-Stopscriptrecording，找到刚刚录制的文件，由于录制的格式为vb或者python语言，建议用UltraEdit打开编辑。将时间日期那一行删掉（否则软件读取出错）上面就是录制脚本的操作代码。可以进行编辑。如我想依次导出-49Nm，-25Nm，Br_sin,Bt_sin数据。仅需复制oModule=oDesign.GetModule("ReportSetup")以下的代码。保存。在软件中Tools-RunScript，选择刚刚更改的脚本。软件就可以自动导出想要的数据了。此外还可以自动计算，参数化计算等等。6、Ansoft计算结果关联不上问题处理有时候会出现计算完毕，也完成保存，再次打开后工程文件和结果文件关联不上的情况，此时可以打开WorkBench-Import-该maxwel工程文件，WB软件会将结果关联，但是关联完毕要在WB界面双击Maxwell的Solution进入Maxwell软件。
