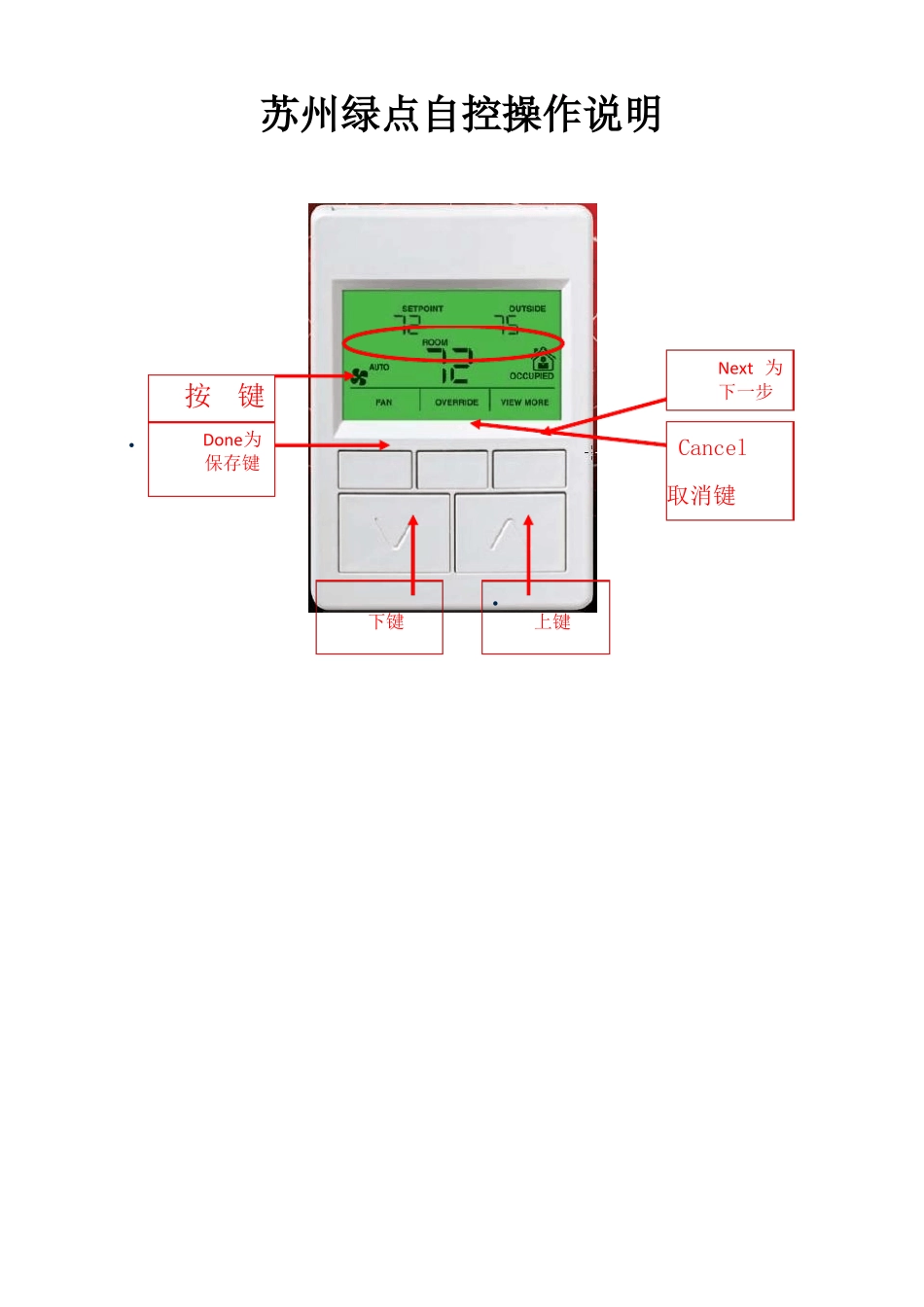

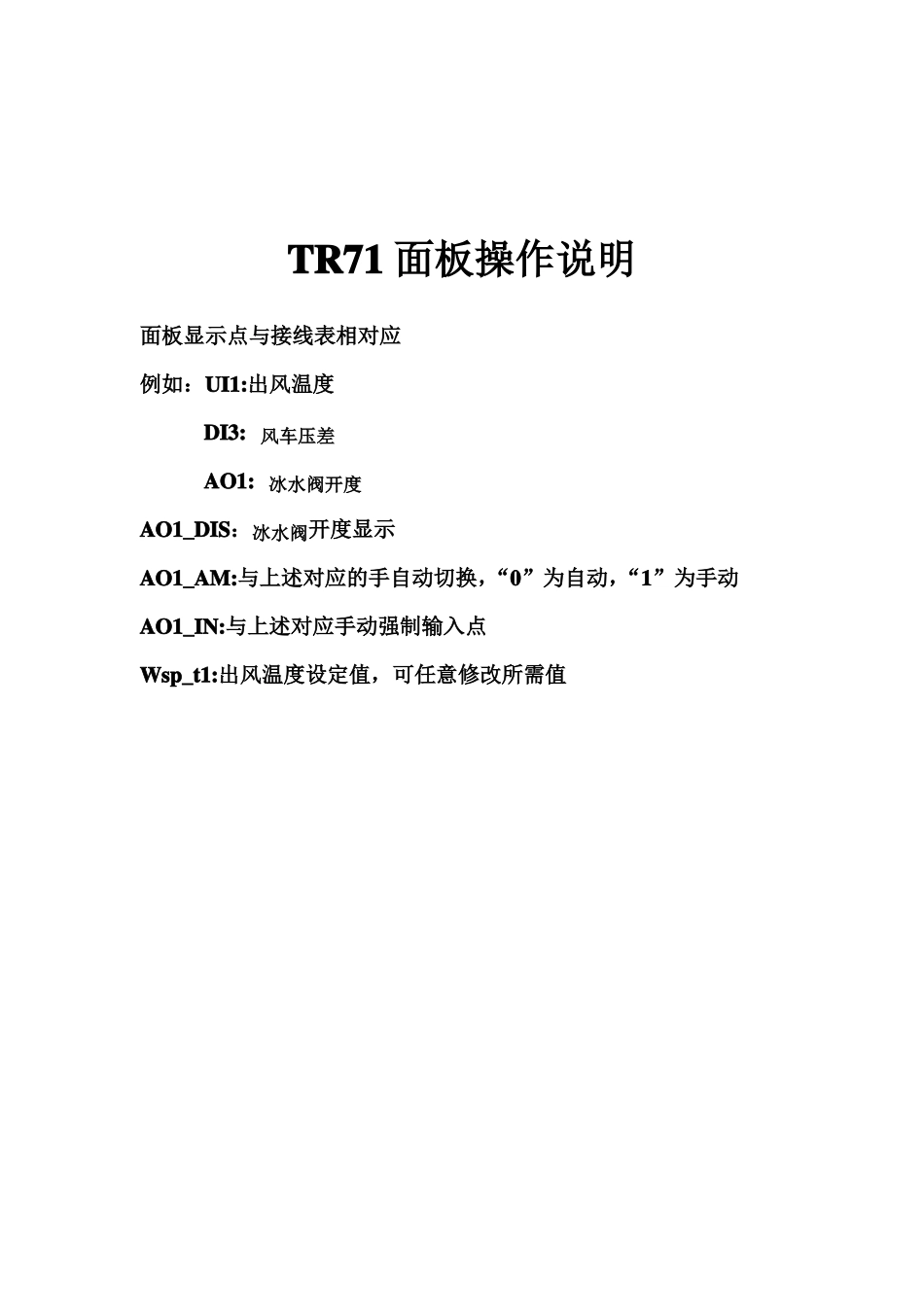

苏州绿点自控操作说明按键•Next为下一步Done为保存键Cancel取消键下键•上键面板对照表第一种类型UI1UI2UI5AO1AO2DI3Wsp_t1Wsp_t2Qh第二种类型UI2UI3AO1AO2DI3DI4Wsp_t1QhMAU-201出风温度MAU-202出风温度MAU-201风车压差MAU-201冰水阀开度MAU-202冰水阀开度MAU-202风车压差MAU-201出风温度设定MAU-202出风温度设定冬夏切换AHU-201回风温度2F末端水管压力AHU-201冰水阀开度AHU-201新风风门AHU-201风车压差AHU-201滤网压差AHU-201回风温度设定冬夏切换TR71面板操作说明面板显示点与接线表相对应例如：UI1:出风温度DI3:风车压差AO1:冰水阀开度AO1_DIS：冰水阀开度显示AO1_AM:与上述对应的手自动切换，“0”为自动，“1”为手动AO1_IN:与上述对应手动强制输入点Wsp_t1:出风温度设定值，可任意修改所需值以下为面板操作步骤：上述为主界面，按右边第一位，就可以进入显示屏上分3段，刚好底下有3个按键与此对应，从左到右依次为DONE,CANCEL,NEXT(确定，取消，下一步)按住NEXT，就可以看到这台控制器里面所有的点上述为UI1，继续点击NEXT，就能看到所有UI点对应的数据。上述为DI1,显示风车的状态，故障和压差等，显示数值为“0”和“1”，“0”代表运行和正常，“1”代表停止与故障。上述为阀体的开度显示点，AO1_DIS为蒸汽阀的开度显示上述为AO1冰水阀的手自动切换点，“0”代表蒸汽阀受程序自动控制，按照设计好的程序进行；“1”代表蒸汽阀不受程序控制，根据手动输入的值进行。即“1”代表手动，“0”代表自动。按面板上的上下键，就能修改数值。上述为当AO1为手动强制输入之后的，AO1的强制输出值，通过上下键修改数值，之后按左上角的DONE键确认。（0~100对应0~10V）上述为水泵和阀体的启停点，“0”代表停止，“1”代表启动。上述为TS1温度设定点，可根据要求自行修改。根据接线表，可以根据需要修改对应点的设定数值。。
