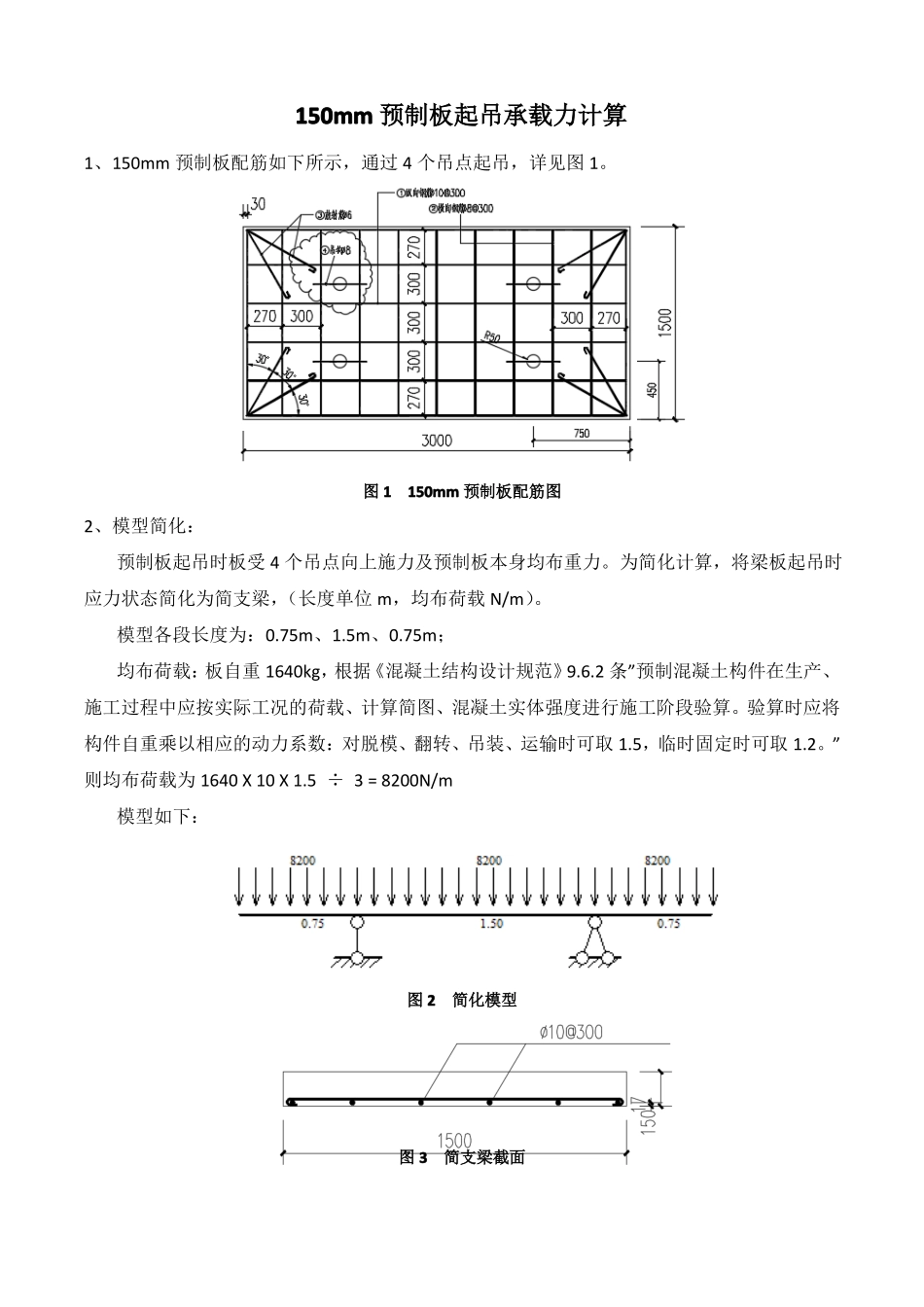

150mm预制板起吊承载力计算1、150mm预制板配筋如下所示，通过4个吊点起吊，详见图1。图1150mm预制板配筋图2、模型简化：预制板起吊时板受4个吊点向上施力及预制板本身均布重力。为简化计算，将梁板起吊时应力状态简化为简支梁，（长度单位m，均布荷载N/m）。模型各段长度为：0.75m、1.5m、0.75m；均布荷载：板自重1640kg，根据《混凝土结构设计规范》9.6.2条”预制混凝土构件在生产、施工过程中应按实际工况的荷载、计算简图、混凝土实体强度进行施工阶段验算。验算时应将构件自重乘以相应的动力系数：对脱模、翻转、吊装、运输时可取1.5，临时固定时可取1.2。”则均布荷载为1640X10X1.5÷3=8200N/m模型如下：图2简化模型图3简支梁截面弯矩图如下：图4简支梁M图预制板受力简化为一般受弯构件，构件最不利位置为吊点处截面，且实际吊装时是单点受力，荷载安全系数取2。则吊点处截面所受弯矩为：Mk22306.254612.50Nm（2.1）3、截面验算根据《混凝土结构设计规范》6.2.10条验算吊点处截面强度，吊点截面抗弯强度验算需满足下列公式：xMKM1fcbxh0fyAsh0as（3.1）2As（3.2）1fcbxfyAsfy上式中11.0（混凝土强度等级不超过C50时）fc11.9N/mm2、h0150a135mm、b1500mm、fy360N/mm2、AS471mm2150mm预制板配筋为下层单层受拉钢筋，则抗压区钢筋保护层厚度as0、AS0，计算得x9.50mmM111.915009.501354.75100022087NmMk4612.50Nm构件配筋满足。4、吊点钢筋计算板重1640kg，起吊过程中按最不利情况单根吊点钢筋受力，且起吊是考虑吊装动力1.5的系数，故构件总重力为1640X10X1.5=24600N，钢筋抗拉强度360N/mm2。根据JTS151-2011水运工程混凝土结构设计规范8.14.2.2单个吊环钢筋钢筋截面面积可按下式计算：A3F2nfy式中A——单个吊环钢筋截面面积（mm2）；F——构件的总重力设计值（N）；n——吊环数，当一个构件设有4个吊环时，按3个受力计算；fy——钢筋的抗拉强度设计值（N/mm2）。计算得：A32460034.17mm2即钢筋直径D=6mm，配筋8mm满足要求。23360建议：因吊筋是长时间裸露在空气潮湿环境中，考虑钢筋的锈蚀，且底部主筋直径为10mm，建议将钢筋直径更换为10mm。其他：150mm预制板配筋不符合《混凝土结构设计规范》9.1.3条规定“板中受力钢筋的间距，当板厚不大于150mm时不宜大于200mm；当板厚大于150mm时不宜大于板厚的1.5倍，且不宜大于250mm。”300mm预制板起吊承载力计算1、300mm预制板配筋如下所示，通过4个吊点起吊，详见图1。图1300mm预制板配筋图5、模型简化：预制板起吊时板受4个吊点向上施力及预制板本身均布重力。为简化计算，将梁板起吊时应力状态简化为简支梁，（长度单位m，均布荷载N/m）。模型各段长度为：0.7m、1.6m、0.7m；均布荷载：板自重3390kg，根据《混凝土结构设计规范》9.6.2条”预制混凝土构件在生产、施工过程中应按实际工况的荷载、计算简图、混凝土实体强度进行施工阶段验算。验算时应将构件自重乘以相应的动力系数：对脱模、翻转、吊装、运输时可取1.5，临时固定时可取1.2。”则均布荷载为3390X10X1.5÷3=16950N/m模型如下：图2简化模型图3简支梁截面弯矩图如下：图4简支梁M图预制板受力简化为一般受弯构件，构件最不利位置为吊点处截面，且实际吊装时是单点受力，荷载安全系数取2。则吊点处截面所受弯矩为：Mk24152.759305.50Nm（2.1）6、截面验算根据《混凝土结构设计规范》6.2.10条验算吊点处截面强度，吊点截面抗弯强度验算需满足下列公式：xMKM1fcbxh0fyAsh0as（3.1）2As（3.2）1fcbxfyAsfy上式中11.0（混凝土强度等级不超过C50时）15mmfc19.1N/mm2、h0150a135mm、b1500mm、as360N/mm2、AS904mm2fy360N/mm2、AS2036mm2、fy计算得x14.25mmM119.1150014.251357.12536090413515100091255NmMk9305.50Nm构件配筋满足。7、计算得钢筋截面面积为188.33mm2,故吊点钢筋建议最小取16mm钢筋。吊点钢筋计算...
