隧道施工标准化图文详解VIP免费

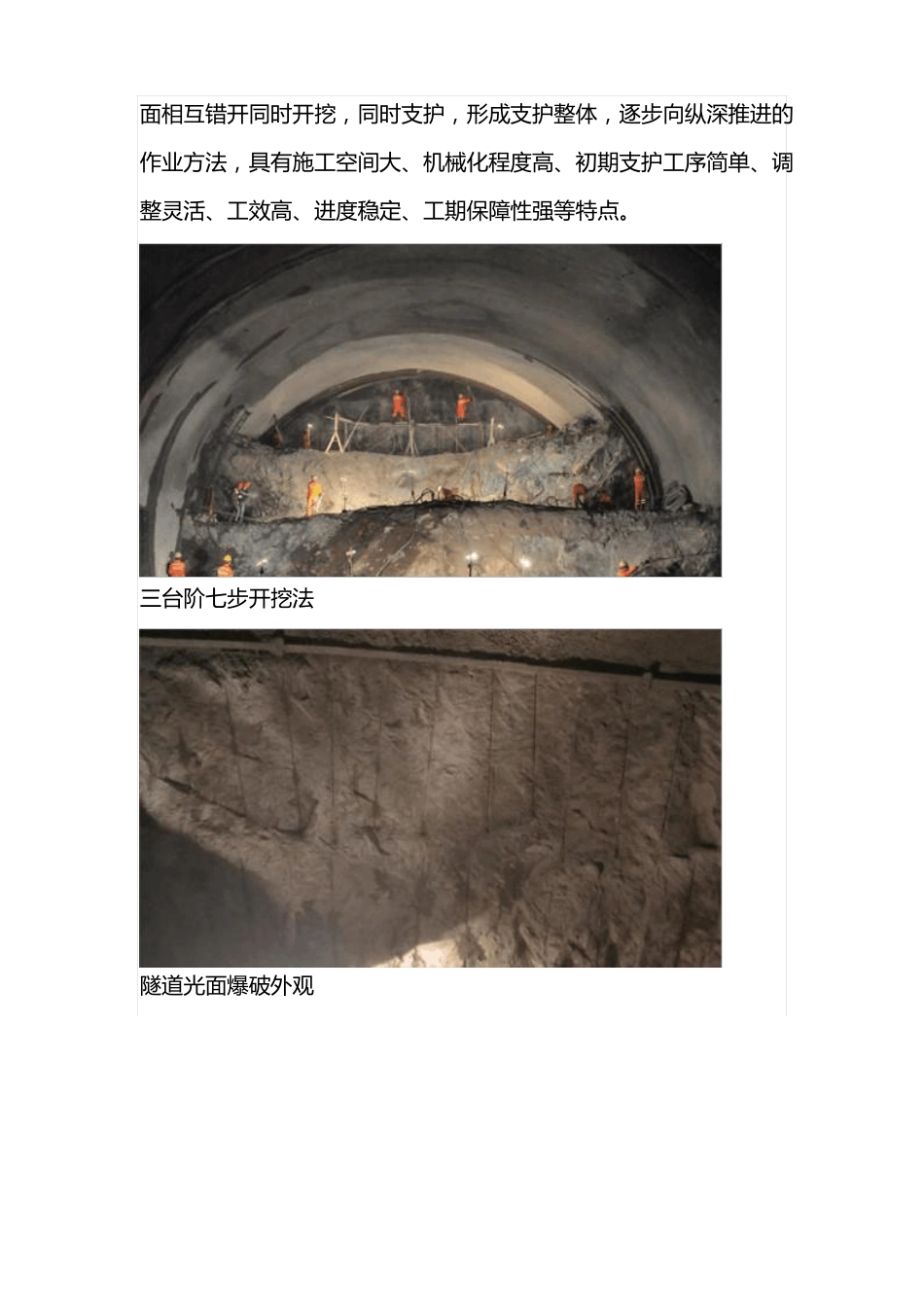

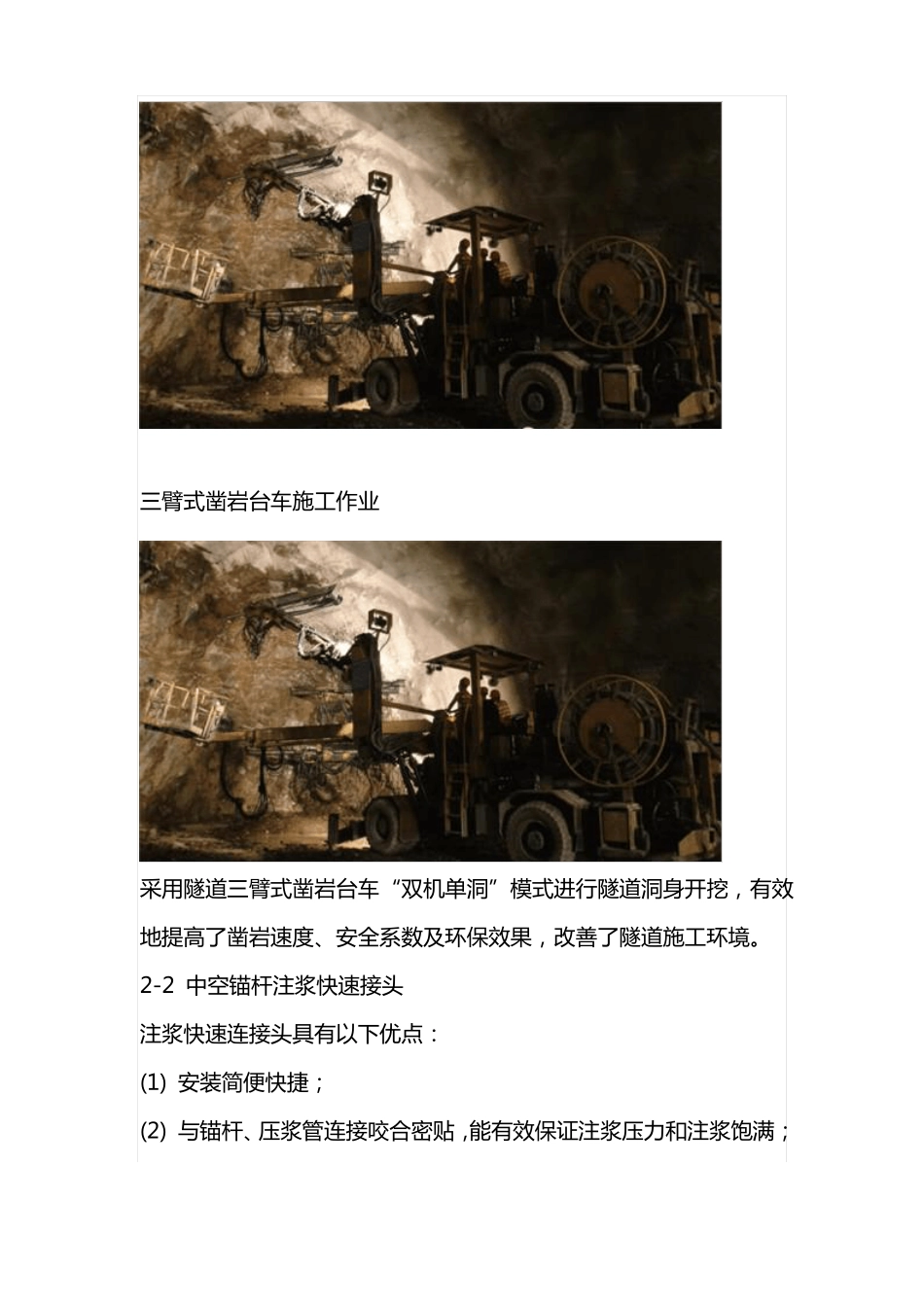

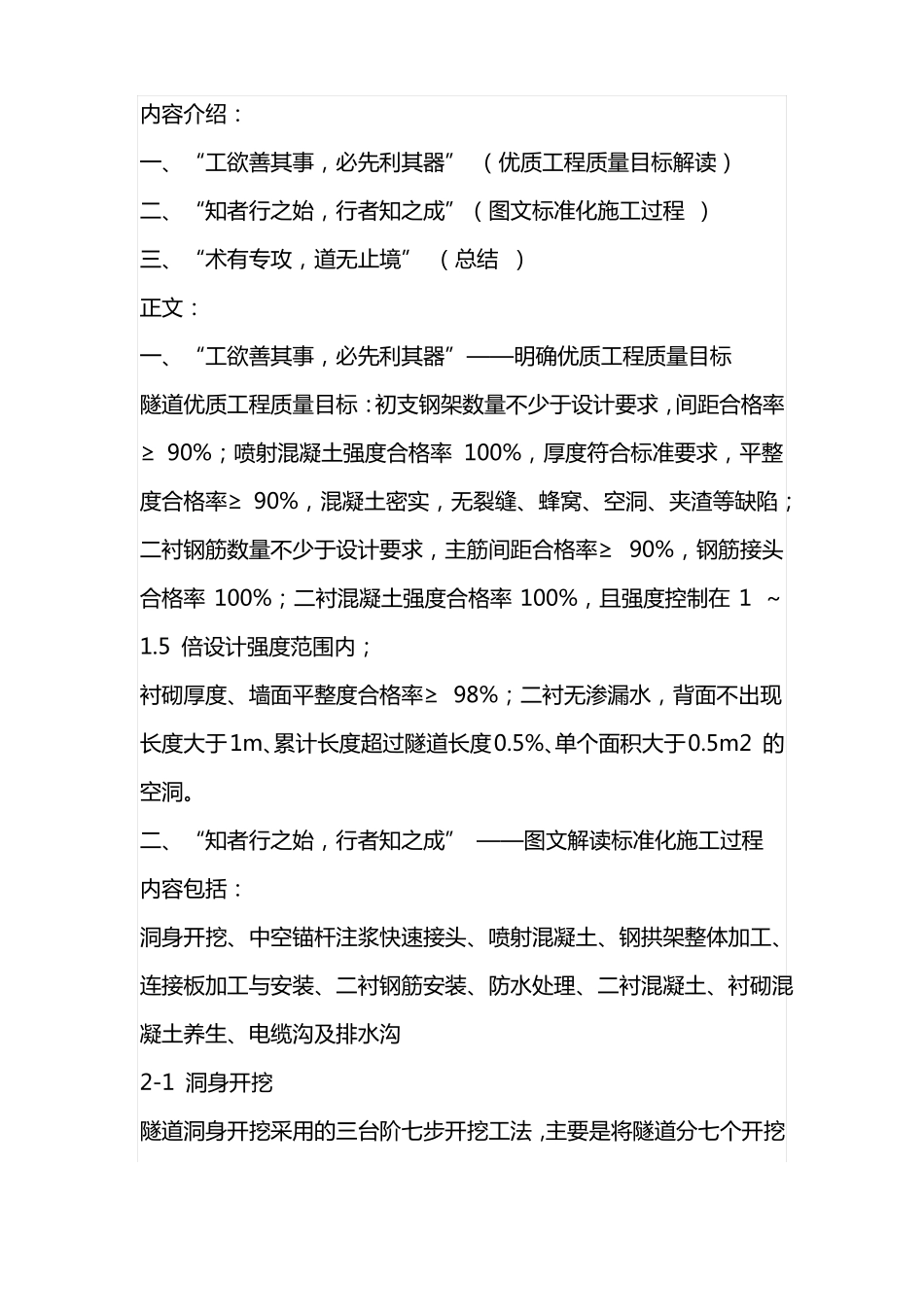

内容介绍：一、“工欲善其事，必先利其器”（优质工程质量目标解读）二、“知者行之始，行者知之成”（图文标准化施工过程）三、“术有专攻，道无止境”（总结）正文：一、“工欲善其事，必先利其器”——明确优质工程质量目标隧道优质工程质量目标：初支钢架数量不少于设计要求，间距合格率≥90%；喷射混凝土强度合格率100%，厚度符合标准要求，平整度合格率≥90%，混凝土密实，无裂缝、蜂窝、空洞、夹渣等缺陷；二衬钢筋数量不少于设计要求，主筋间距合格率≥90%，钢筋接头合格率100%；二衬混凝土强度合格率100%，且强度控制在1～1.5倍设计强度范围内；衬砌厚度、墙面平整度合格率≥98%；二衬无渗漏水，背面不出现长度大于1m、累计长度超过隧道长度0.5%、单个面积大于0.5m2的空洞。二、“知者行之始，行者知之成”——图文解读标准化施工过程内容包括：洞身开挖、中空锚杆注浆快速接头、喷射混凝土、钢拱架整体加工、连接板加工与安装、二衬钢筋安装、防水处理、二衬混凝土、衬砌混凝土养生、电缆沟及排水沟2-1洞身开挖隧道洞身开挖采用的三台阶七步开挖工法，主要是将隧道分七个开挖面相互错开同时开挖，同时支护，形成支护整体，逐步向纵深推进的作业方法，具有施工空间大、机械化程度高、初期支护工序简单、调整灵活、工效高、进度稳定、工期保障性强等特点。三台阶七步开挖法隧道光面爆破外观三臂式凿岩台车施工作业采用隧道三臂式凿岩台车“双机单洞”模式进行隧道洞身开挖，有效地提高了凿岩速度、安全系数及环保效果，改善了隧道施工环境。2-2中空锚杆注浆快速接头注浆快速连接头具有以下优点：(1)安装简便快捷；(2)与锚杆、压浆管连接咬合密贴，能有效保证注浆压力和注浆饱满；(3)快速接头阀门可重复利用，降低了施工成本；(4)改善了以往人工手握管道注浆的施工条件，解决压浆过程中工人眼睛易被浆液溅伤问题。中空锚杆注浆快速连接头注浆作业，安全便捷2-3喷射混凝土使用湿喷机施工隧道初期支护混凝土，初支喷射混凝土密实平整，质量稳定，有效解决了传统施工工艺存在的粉尘大、回弹高和混凝土质量不稳定等问题。使用湿喷机施工隧道初期支护混凝土，大大改善了隧道喷射混凝土的施工环境，保障了作业人员的安全和健康，且所需作业人员少，材料损耗少，符合节能环保施工理念。隧道采用二次喷射工艺施工初支混凝土，通过对初喷不平整部位进行二次复喷，保证了喷射混凝土表面平整度，消除了由于喷射混凝土表面不平整造成二衬背后脱空的质量隐患。使用湿喷机进行初支喷射混凝土施工初支喷射混凝土表面平整密实2-4钢拱架整体加工钢拱架加工：①按照隧道钢拱架总长一次下料到位，并整体冷弯成型。②对照洞身开挖方案设定的断面大小切割分段。该工艺能从源头上保证钢拱架尺寸的准确性，使拱架安装成型后整体弧形圆顺，接头处相邻节段轴心重合，连接孔位置准确，确保拱架的结构受力性能。钢拱架整体冷弯成型根据方案将成型的拱架切分成段钢拱架分段成品2-5连接板加工与安装钢拱架连接板与工字钢采用二氧化碳保护焊焊接，焊缝质量好。二氧化碳保护焊具有穿透力强、熔深大、焊缝成形良好、焊接牢固、抗裂性能强、焊后变形较小、操作简便等优点。连接板加工机床连接板成品：尺寸准确，螺栓孔孔形标准二氧化碳保护焊焊机焊接作业焊缝饱满，焊接质量好2-6二衬钢筋安装二衬钢筋定位是隧道质量控制的薄弱环节，为提高二衬钢筋安装质量，可采取如下安装工艺，保证了钢筋间距、排距和保护层厚度符合设计要求。1、按设计要求准确加工各种规格的钢筋，准确控制拱脚边墙预埋钢筋位置，抓好二衬钢筋准确就位的源头。2、设置安装台车和定位架进行钢筋定位，充分利用标准的层间连接构造钢筋准确控制二衬两层钢筋的间距，保证钢筋环向位置的准确性。3、采用卡具定位，控制主筋纵向间距；通过拉线，调整钢筋骨架线形。4、采用高强混凝土垫块作为二衬钢筋保护层加强措施，确保钢筋保护层厚度严格受控。使用卡槽定位主筋纵向间距，并焊接水平构造钢筋固定利用标准尺寸的层间连接构造钢筋准确控制二衬两层钢筋的间距拉线调整钢筋位置，保证钢筋网面平顺使用专用台车和定位架进行二衬钢筋安装二衬钢筋...
