电流保护原理VIP免费

电流保护原理_第1页
1/20
电流保护原理_第2页
2/20
电流保护原理_第3页
3/20

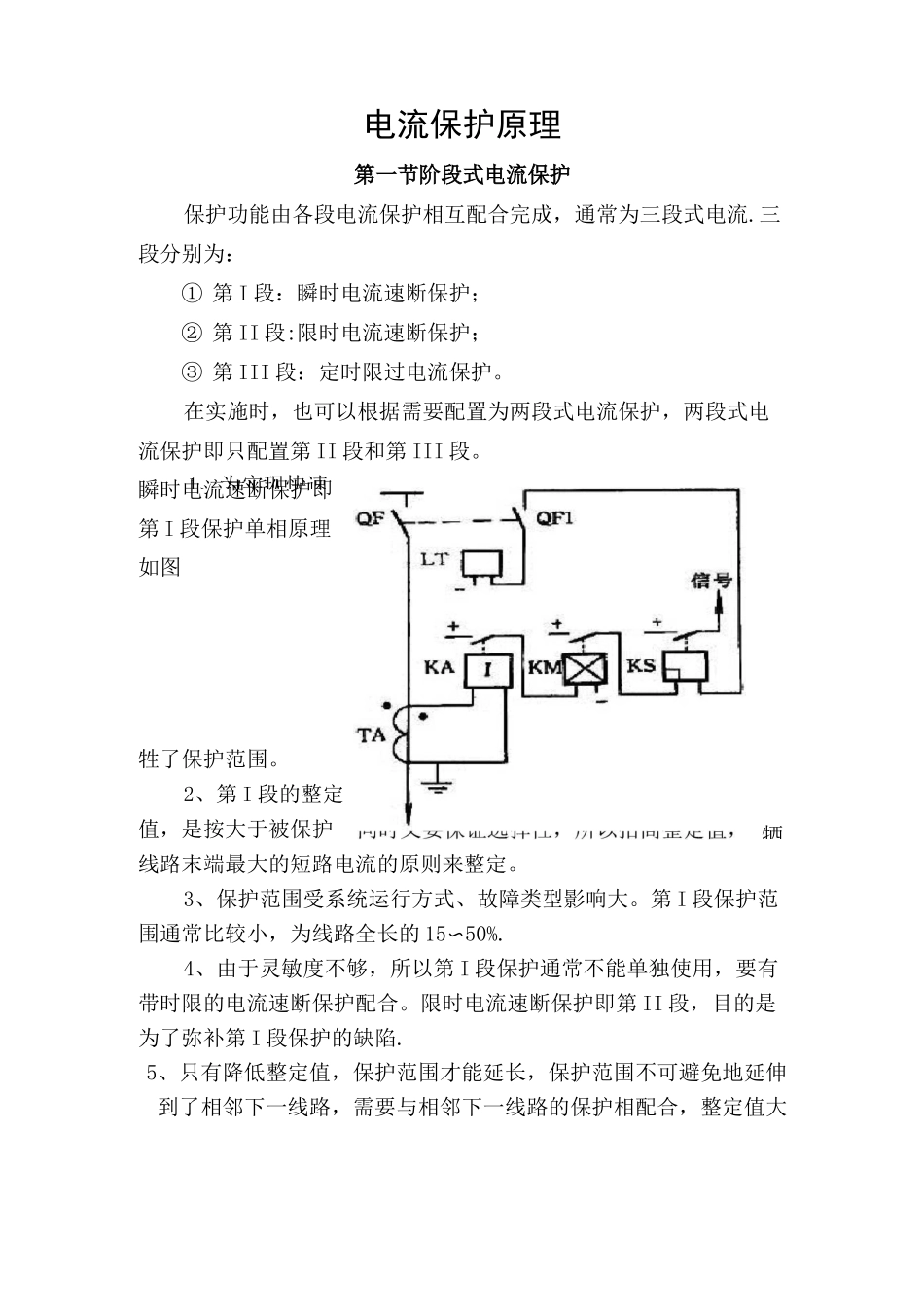

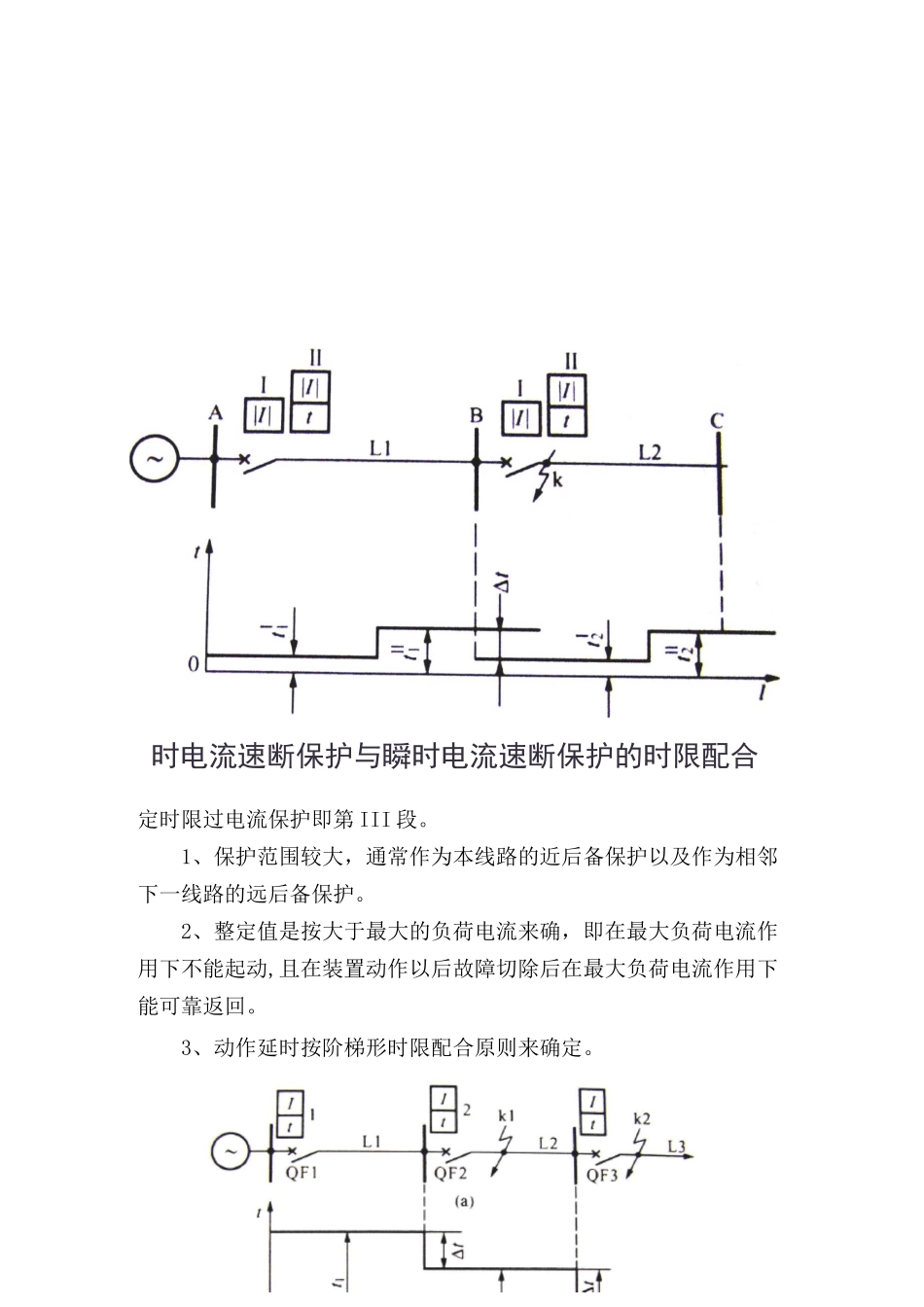

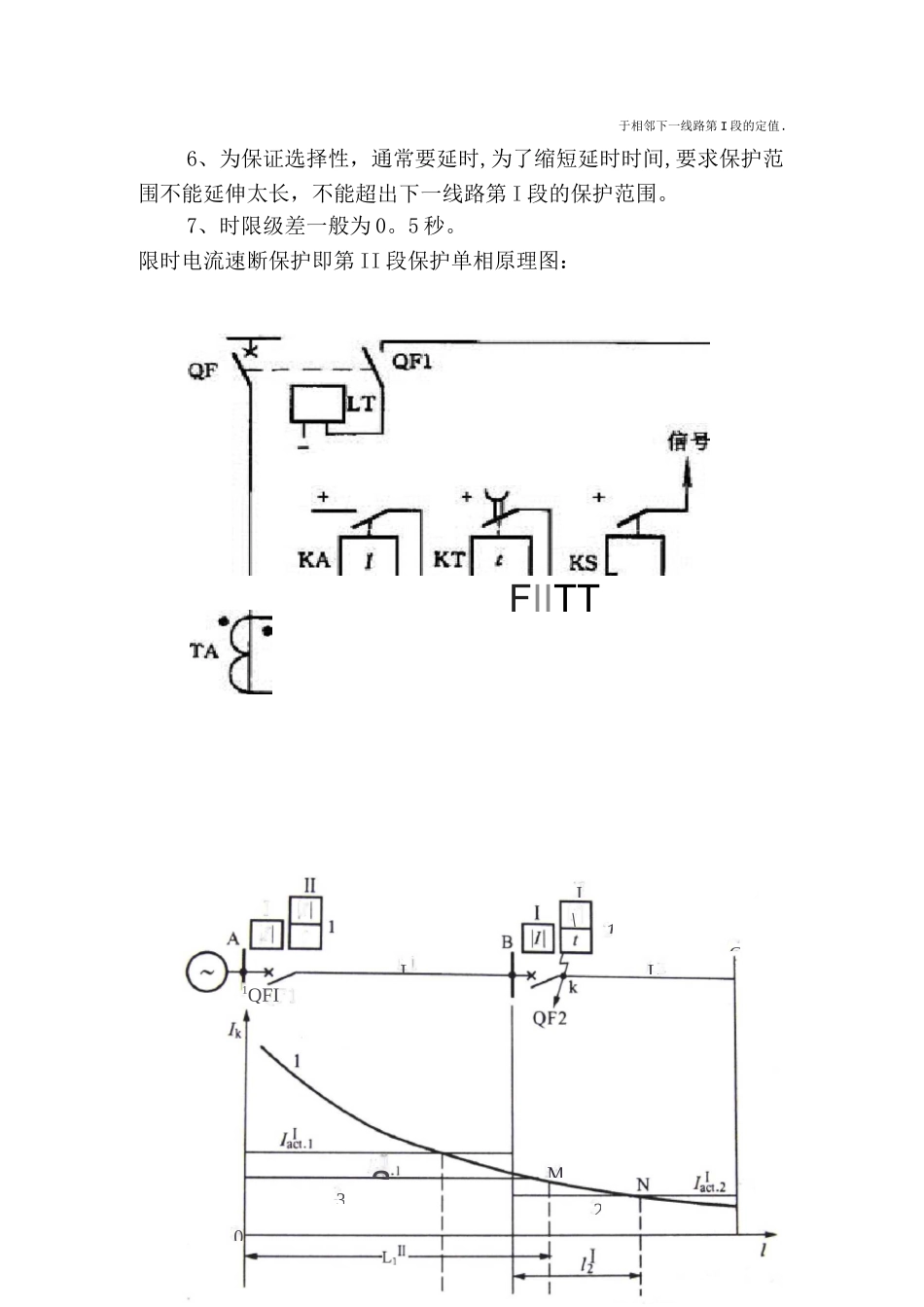

1、为实现快速电流保护原理第一节阶段式电流保护保护功能由各段电流保护相互配合完成,通常为三段式电流.三段分别为:①第I段:瞬时电流速断保护;②第II段:限时电流速断保护;③第III段:定时限过电流保护。在实施时,也可以根据需要配置为两段式电流保护,两段式电流保护即只配置第II段和第III段。瞬时电流速断保护即第I段保护单相原理如图牲了保护范围。2、第I段的整定值,是按大于被保护线路末端最大的短路电流的原则来整定。3、保护范围受系统运行方式、故障类型影响大。第I段保护范围通常比较小,为线路全长的15〜50%.4、由于灵敏度不够,所以第I段保护通常不能单独使用,要有带时限的电流速断保护配合。限时电流速断保护即第II段,目的是为了弥补第I段保护的缺陷.5、只有降低整定值,保护范围才能延长,保护范围不可避免地延伸到了相邻下一线路,需要与相邻下一线路的保护相配合,整定值大牺J1/\1t于相邻下一线路第I段的定值.6、为保证选择性,通常要延时,为了缩短延时时间,要求保护范围不能延伸太长,不能超出下一线路第I段的保护范围。7、时限级差一般为0。5秒。限时电流速断保护即第II段保护单相原理图:FIITTI\1CLLaM3201QFI时电流速断保护与瞬时电流速断保护的时限配合定时限过电流保护即第III段。1、保护范围较大,通常作为本线路的近后备保护以及作为相邻下一线路的远后备保护。2、整定值是按大于最大的负荷电流来确,即在最大负荷电流作用下不能起动,且在装置动作以后故障切除后在最大负荷电流作用下能可靠返回。3、动作延时按阶梯形时限配合原则来确定。三段式电流保护保护范围及时限配合匚ZLr+i任/口丰宀曰TT*吉T中.三段式电流保护保护范围及时限配合三段式电流保护:三段式电流保护展开式原理:定时限过电流保护即第III段.1、保护范围较大,通常作为本线路的近后备保护以及作为相邻下一线路的远后备保护。2、整定值是按大于最大的负荷电流来确,即在最大负荷电流作用下不能起动,且在装置动作以后故障切除后在最大负荷电流作用下能可靠返回.3、动作延时按阶梯形时限配合原则来确定。三段式电流保护保护范围及时限配合三段式电流保护:三段式电流保护展开式原理:阅读与绘制展开图的原则:1、回路的排列次序一般为先交流电流回路、交流电压回路,后直流回路和信号回路;2、回路中各行的顺序为交流按a、b、c相序排列,直流按动作顺序自上而下排列;3、行中元件按实际顺序绘制.电流保护的接线方式:i:□1、三相完全星形接线:能反映各种形式短路故障,接线系数Kcon=1。2、两相不完全星形:能反映相间短路故障,接线系数Kcon=l。3、两相电流差接线:简单、接线系数随故障情况不同大小不同,电动机保护用.4、两相三继电器式接线:用于Y,dll接线变压器的后保护,装于Y侧,可提高灵敏度一倍。电流保护接线方式:iufWJ£输甲号1、小接地电流系统发生单相接地故障时,由于供电电压仍然对称且只有较小的电容电流,当电流小于允许电流值时,并不要求立即跳闸切除线路,允许继续运行1~2小时。2、采用两相不完全星接线比采用三相完全星形接线更合适。第二节方向电流保护单电源辐射形网络供电可靠性较差,提高供可靠性措施(一次):1、单电源环网供电;FKK2、双电源同时供电3、备用电源。正负方向规定:1、正方向:由母线指向线路方向;2、负方向:由线路指向母线方向.2、加装方向元件的原则:1、同一母线两侧的过电流保护,动作时限短者必须加装功率方向继电器,时间长者不加;母线两侧的过电流保护,动作时限相同时,两保护必须同时加装功率方向继电器。非按相起动电路为什么不能保证选择性呢?对功率方向继电器的接线要求:1、能正确反应故障的方向,正方向短路时继电器应动作,反方向短路时应不动作;2、正方向故障时应灵敏地动作。在相间短路保护中,广泛采用900接线方式。A0^90
