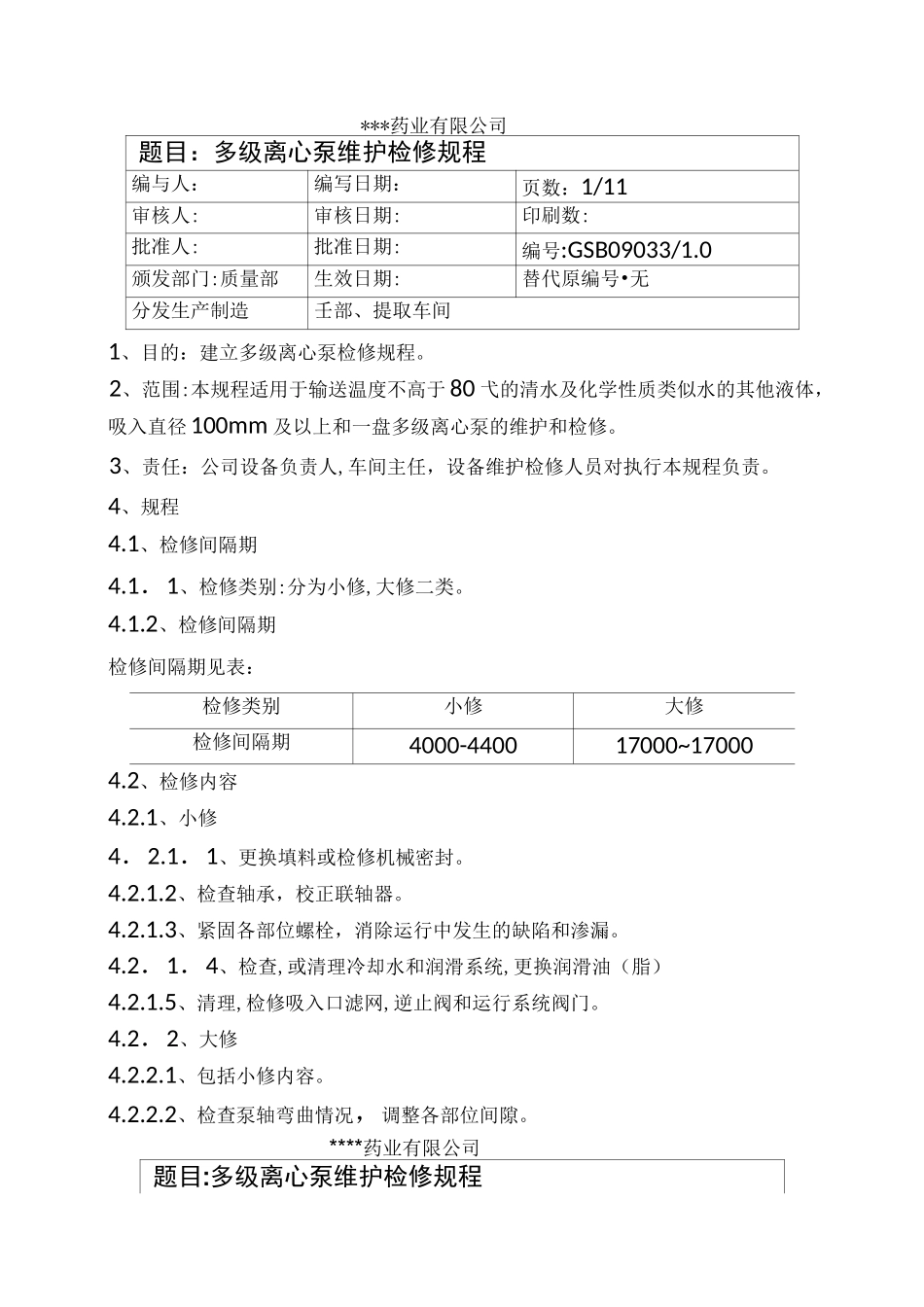

***药业有限公司题目：多级离心泵维护检修规程编与人：编写日期：页数：1/11审核人:审核日期:印刷数:批准人:批准日期:编号:GSB09033/1.0颁发部门:质量部生效日期:替代原编号•无分发生产制造壬部、提取车间1、目的：建立多级离心泵检修规程。2、范围:本规程适用于输送温度不高于80弋的清水及化学性质类似水的其他液体，吸入直径100mm及以上和一盘多级离心泵的维护和检修。3、责任：公司设备负责人,车间主任，设备维护检修人员对执行本规程负责。4、规程4.1、检修间隔期4.1．1、检修类别:分为小修,大修二类。4.1.2、检修间隔期检修间隔期见表：检修类别小修大修检修间隔期4000-440017000~170004.2、检修内容4.2.1、小修4．2.1．1、更换填料或检修机械密封。4.2.1.2、检查轴承，校正联轴器。4.2.1.3、紧固各部位螺栓，消除运行中发生的缺陷和渗漏。4.2．1．4、检查,或清理冷却水和润滑系统,更换润滑油（脂）4.2.1.5、清理,检修吸入口滤网,逆止阀和运行系统阀门。4.2．2、大修4.2.2.1、包括小修内容。4.2.2.2、检查泵轴弯曲情况，调整各部位间隙。****药业有限公司题目:多级离心泵维护检修规程编号：GSB09033/1.0页数：2/114.2.2.3、检查，修理平衡盘与平衡环的端面接触及各段间，叶轮轮毂，轴套，平衡盘轮鼓，轴肩，紧固螺母间的端面接触。4.2.2.4、检查或修理轴瓦，调整泵轴线与泵体基础平面的平行度。4.225、找正联轴器。4.2.2.6、修理或更换叶轮等各主要部件，更换轴承垫片和其它易损件。4.2．2.7、对整杨的辅机进行清洗,除锈涂漆。4.3、检修前的准备4．3．1、技术准备4.3．1.1、使用说明书,装配及技术标准等技术资料。4．3．1.2、设备运行,监测,检修,缺陷,隐患，故障，功能情况等记录,并进行分析。4.3.1.3、设备在检修前应进行有关技术对,噪音，振动，磨损，泄漏，老化,腐蚀及性能方面的预检,并记录。4.3.1.4、制订检修计划。4.3．2、物资准备4．3．2.1、拆装工具（特别是专用工具），检测量器具。4.3．2.2、需要更换的备品配件及修理用的材料。4.3.3、安全技术准备4.3．3.1、切断设备电源,隔断与泵相连的管道，并设置《禁止开启》警示牌。4.3.3.2、选择安全的施工场所。4.3．3.3、根据具体情况制定可靠的防火,防爆安全技术措施。4.4、检修方法4．4.1、拆卸4.4.1.1、放出泵壳内的液体，拆去有关管路,引线。**＊＊药业有限公司题目：多级离心泵维护检修规程编号:GSB09033/1.0页数：3/11441.2、拧下吐出侧同承压盖上螺栓和吐出段，填料函体，轴承体三件间的连接螺母，卸下轴承部件。4．4.1.3、拧下轴上密封圈，轴套,平衡盘和键,卸下包括未级导叶，平衡板在内的吐出段。4.4.1.4、卸下轴上螺母,卸下轴承内圈,轴承压盖和档套,卸下填料体。4.4.1.5、拆下中段，衣次卸下其余各级叶轮，中段和导叶，直至卸下首级叶轮。4.4.1.6.卸下联轴器。4.4.1．7、拧下吸入段和轴承体的连体螺母，拧下轴承压盖上的螺栓,卸下轴承部件。4.4.1.8、将轴从吸入端抽出,拧下轴上螺母,衣次卸下轴承内圈，密封圈,轴套，档套。4.4.2、轴轴套4.4.2.1、泵轴弯曲时允许以两轴颈为准，用反复校直方法矫正,并对表面的伤痕和压痕修复。4.4.2.2、更换的轴套，间隔套的材料应符合要求，均需进行静平衡校验。4.4.3、叶轮4.4.4、装配4.4.4.1、装配按拆卸的相反程序进行。4.4.4.2、滚动轴承装配时,应采用热装法。须采用专用工具，严禁用锤敲打。4.4.4.3、装配中应测量：A叶轮口环,叶轮档套。平衡档套和轴套的圆跳动。B平衡盘端面的跳动。*＊**药业有限公司题目:多级离心泵维护检修规程编号:GSB09033/1.0页数：4/11C转子轴向窜动及平衡环的端面跳动。4.4.4.4、联轴器装配后两平面平行度的检查，可用千分表检查联轴器法兰平面上四个点，亦可用塞尺检查。4．5、检修质量标准4.5.1、泵体4.5．1．1、泵体与基础应接触严密。4.5.1.2、泵体纵向和横向水平度不大于0.1/1000。4.5.1.3、调整电动机水平度应不大于0.1/1000。4.5.1.4、泵与电动机中心的同轴度公差应采用GSB1184中的8级规定。4．5.1．5、有轴向膨胀滑销的泵，滑销和销槽应平滑，无毛刺。4.5.1.6、泵段应无裂纹,气孔或严重砂眼,密封面应无毛刺和碰撞变形，接触面应达至75%...
