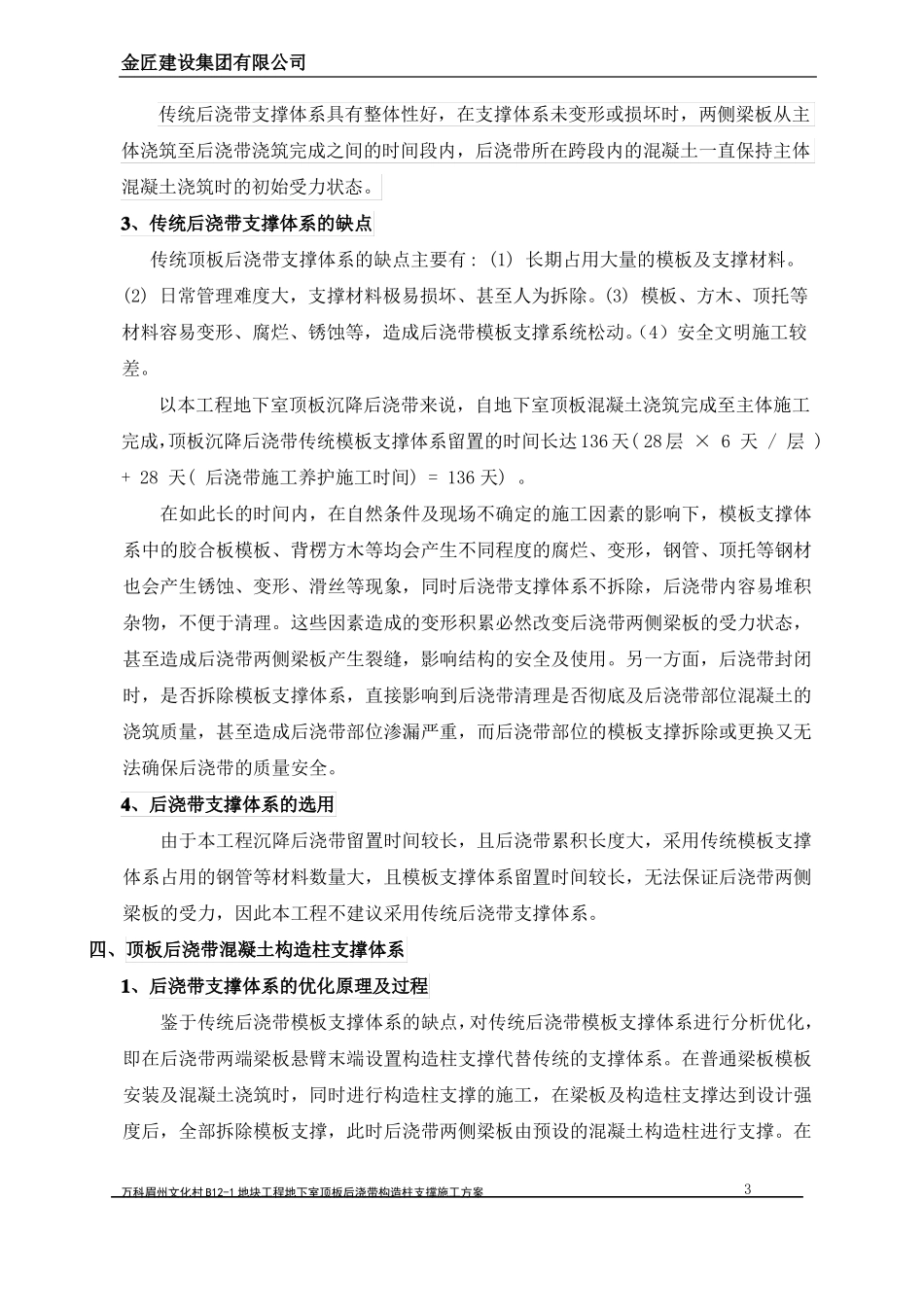

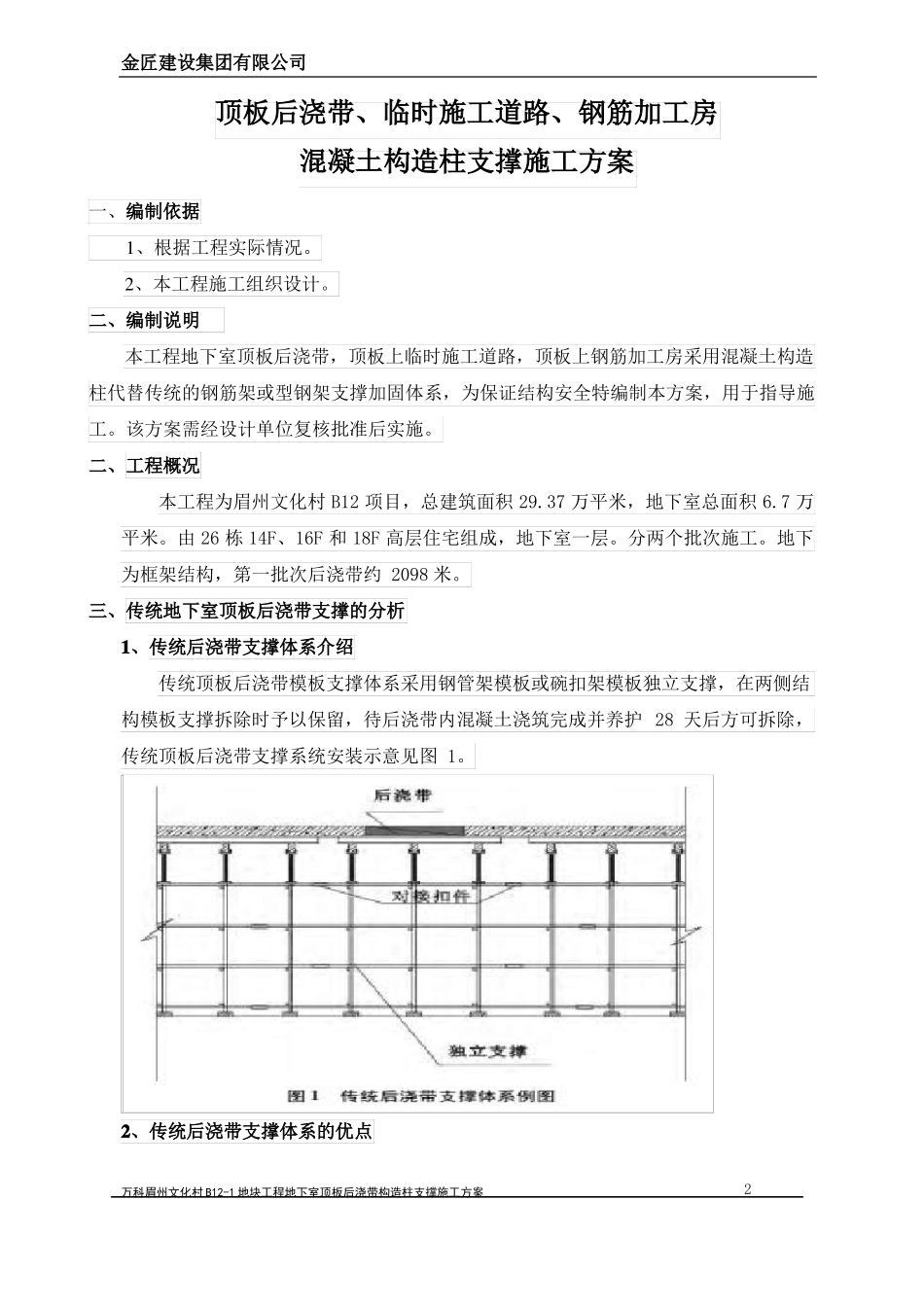

万科眉州文化村B12-1地块工程地下室后浇带构造柱支撑顶板上钢筋加工房加强顶板上临时施工道路加强施工方案金匠建设集团有限公司万科眉州文化村项目部2019年5月20日金匠建设集团有限公司顶板后浇带、临时施工道路、钢筋加工房混凝土构造柱支撑施工方案一、编制依据1、根据工程实际情况。2、本工程施工组织设计。二、编制说明本工程地下室顶板后浇带，顶板上临时施工道路，顶板上钢筋加工房采用混凝土构造柱代替传统的钢筋架或型钢架支撑加固体系，为保证结构安全特编制本方案，用于指导施工。该方案需经设计单位复核批准后实施。二、工程概况本工程为眉州文化村B12项目，总建筑面积29.37万平米，地下室总面积6.7万平米。由26栋14F、16F和18F高层住宅组成，地下室一层。分两个批次施工。地下为框架结构，第一批次后浇带约2098米。三、传统地下室顶板后浇带支撑的分析1、传统后浇带支撑体系介绍传统顶板后浇带模板支撑体系采用钢管架模板或碗扣架模板独立支撑，在两侧结构模板支撑拆除时予以保留，待后浇带内混凝土浇筑完成并养护28天后方可拆除，传统顶板后浇带支撑系统安装示意见图1。2、传统后浇带支撑体系的优点万科眉州文化村B12-1地块工程地下室顶板后浇带构造柱支撑施工方案2金匠建设集团有限公司传统后浇带支撑体系具有整体性好，在支撑体系未变形或损坏时，两侧梁板从主体浇筑至后浇带浇筑完成之间的时间段内，后浇带所在跨段内的混凝土一直保持主体混凝土浇筑时的初始受力状态。3、传统后浇带支撑体系的缺点传统顶板后浇带支撑体系的缺点主要有:(1)长期占用大量的模板及支撑材料。(2)日常管理难度大，支撑材料极易损坏、甚至人为拆除。(3)模板、方木、顶托等材料容易变形、腐烂、锈蚀等，造成后浇带模板支撑系统松动。（4）安全文明施工较差。以本工程地下室顶板沉降后浇带来说，自地下室顶板混凝土浇筑完成至主体施工完成，顶板沉降后浇带传统模板支撑体系留置的时间长达136天(28层×6天/层)+28天(后浇带施工养护施工时间)=136天)。在如此长的时间内，在自然条件及现场不确定的施工因素的影响下，模板支撑体系中的胶合板模板、背楞方木等均会产生不同程度的腐烂、变形，钢管、顶托等钢材也会产生锈蚀、变形、滑丝等现象，同时后浇带支撑体系不拆除，后浇带内容易堆积杂物，不便于清理。这些因素造成的变形积累必然改变后浇带两侧梁板的受力状态，甚至造成后浇带两侧梁板产生裂缝，影响结构的安全及使用。另一方面，后浇带封闭时，是否拆除模板支撑体系，直接影响到后浇带清理是否彻底及后浇带部位混凝土的浇筑质量，甚至造成后浇带部位渗漏严重，而后浇带部位的模板支撑拆除或更换又无法确保后浇带的质量安全。4、后浇带支撑体系的选用由于本工程沉降后浇带留置时间较长，且后浇带累积长度大，采用传统模板支撑体系占用的钢管等材料数量大，且模板支撑体系留置时间较长，无法保证后浇带两侧梁板的受力，因此本工程不建议采用传统后浇带支撑体系。四、顶板后浇带混凝土构造柱支撑体系1、后浇带支撑体系的优化原理及过程鉴于传统后浇带模板支撑体系的缺点，对传统后浇带模板支撑体系进行分析优化，即在后浇带两端梁板悬臂末端设置构造柱支撑代替传统的支撑体系。在普通梁板模板安装及混凝土浇筑时，同时进行构造柱支撑的施工，在梁板及构造柱支撑达到设计强度后，全部拆除模板支撑，此时后浇带两侧梁板由预设的混凝土构造柱进行支撑。在万科眉州文化村B12-1地块工程地下室顶板后浇带构造柱支撑施工方案3金匠建设集团有限公司传统模板支撑体系中，后浇带两侧的梁板以模板支撑架体为受力体系，优化后的方案则是以混凝土构造柱为其支撑体系。2、后浇带混凝土构造柱支撑体系的优化及注意事项顶板后浇带两侧悬臂梁板末端设混凝土柱的支撑体系不仅避免了传统钢管架模板支撑体系的材料变形，模板材料损耗更换对悬臂梁板受力的影响，而且提高了支撑架材料的周转效率，有较高的经济效益。同时，不仅便于地下室施工通道的留设，还方便进行后浇带两侧施工缝的凿毛清理及后浇带二次支模时钢筋的调整。在施工中构造柱支撑应避免被水平冲击荷载撞坏，且应保证后浇带所在跨上的楼板不应有过...
