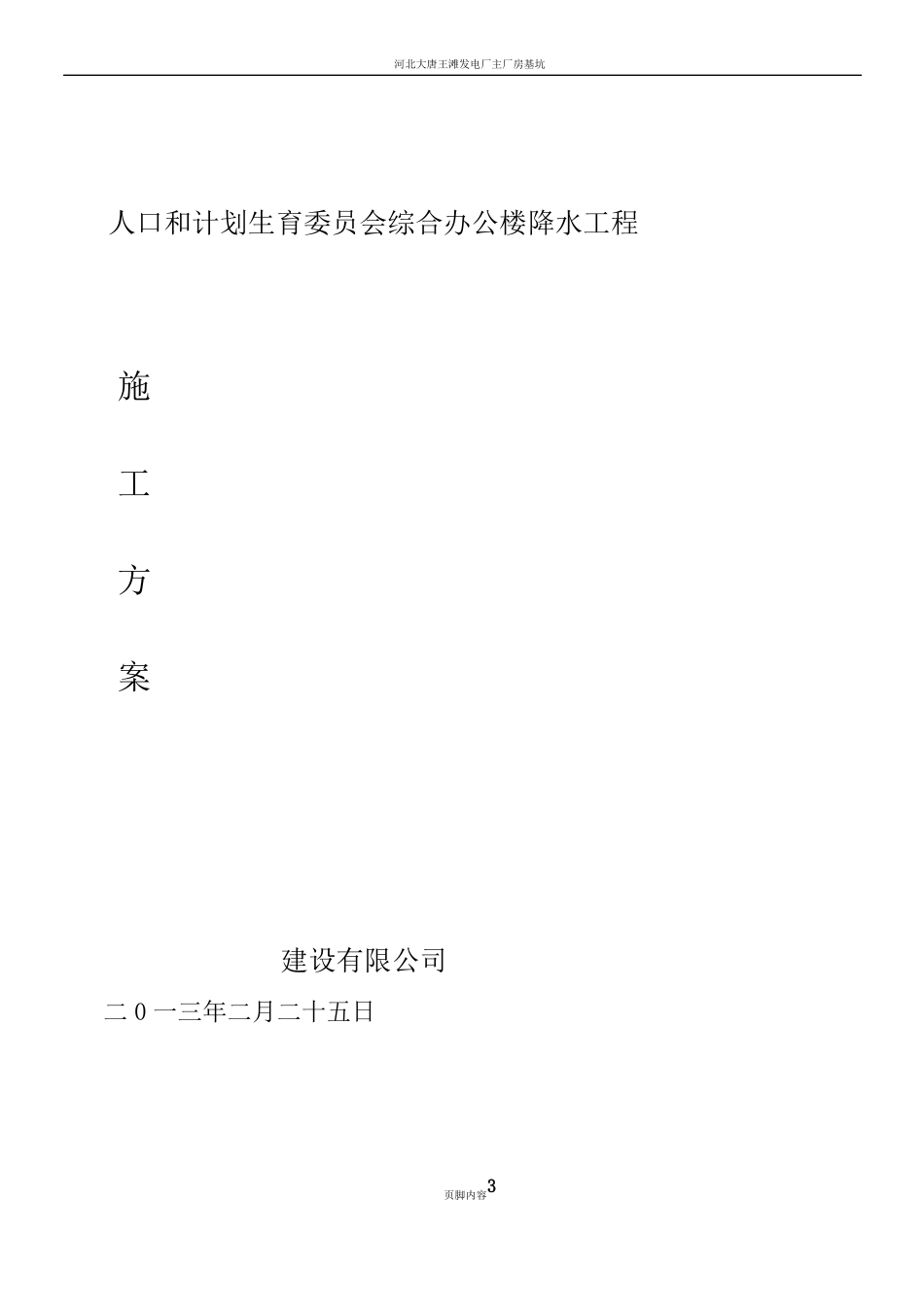

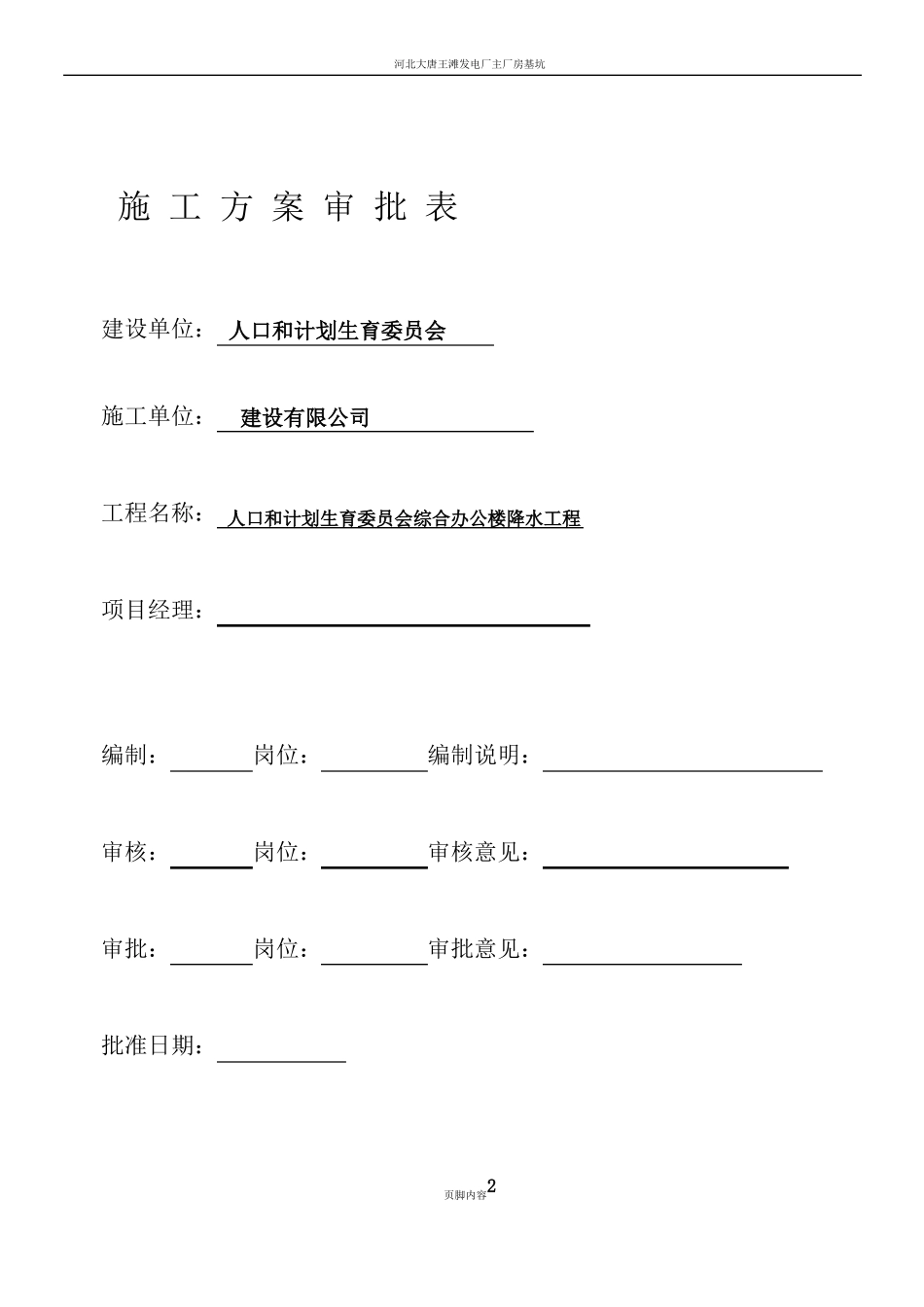

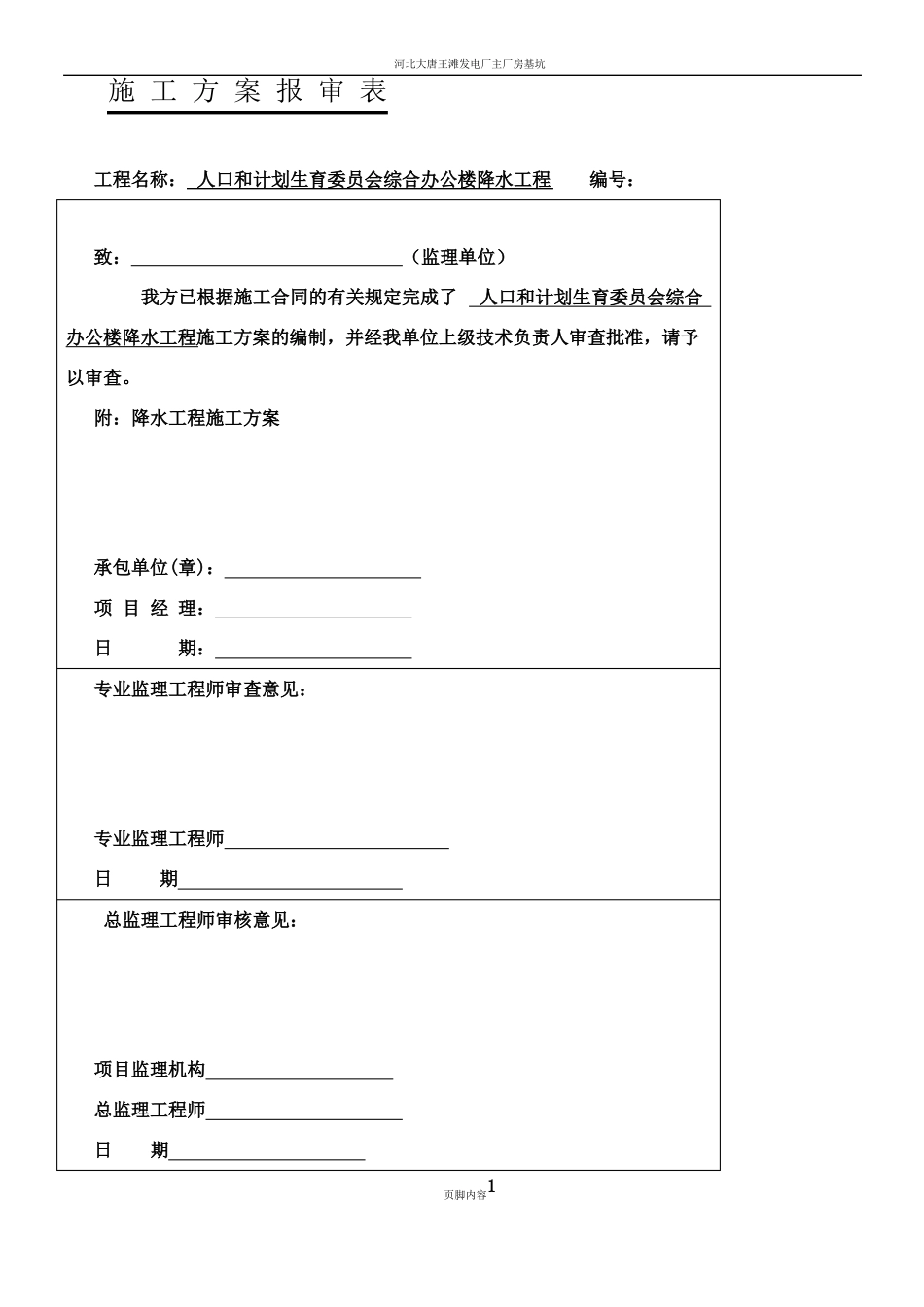

河北大唐王滩发电厂主厂房基坑施工方案报审表工程名称：人口和计划生育委员会综合办公楼降水工程编号：致：（监理单位）我方已根据施工合同的有关规定完成了人口和计划生育委员会综合办公楼降水工程施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：降水工程施工方案承包单位(章)：项目经理：日期：专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期页脚内容1河北大唐王滩发电厂主厂房基坑施工方案审批表建设单位：人口和计划生育委员会施工单位：建设有限公司工程名称：人口和计划生育委员会综合办公楼降水工程项目经理：编制：岗位：编制说明：审核：岗位：审核意见：审批：岗位：审批意见：批准日期：页脚内容2河北大唐王滩发电厂主厂房基坑人口和计划生育委员会综合办公楼降水工程施工方案建设有限公司二0一三年二月二十五日页脚内容3河北大唐王滩发电厂主厂房基坑目录一、工程概况二、管井井点降水概述三、工艺流程和操作要点四、材料和设备五、劳动组织及安全保证措施六质量要求页脚内容4河北大唐王滩发电厂主厂房基坑一、工程概况人口和计划生育委员会综合办公楼工程位于路东侧、德胜山庄北侧空地处。本工程建筑面积：地上为7029.51M2，地下为1545.89M2。地上六层、地下一层，框架结构。本工程基础采用人工挖孔灌注桩。根据地质工程勘察院提供的《人口和计划生育委员会综合办公楼勘察报告》，在钻探所达深度范围内，场地地层层序如下：第①层杂填土；第②层粉质粘土；第③层淤泥质粉质粘土；第④层砂卵石；第○5层粉砂岩；本工程采用第④层砂卵石作为桩端持力层。因④层砂卵石层富水性较强，在地下水位以下的含水丰富的土层中开挖基坑时，采用一般的明沟排水方法，常会遇到大量地下涌水，难以排干，不仅使基坑无法挖深，而且还会造成大量水土流失，使边坡失稳或附近地面出现塌陷，严重时还会影响附近建筑物的安全，应采用人工降低地下水位的方法施工，根据地质勘察报告及现场情况，本工程采用管井井点排水。二、管井井点降水概述主要根据场区降水要求、降水范围、水文地质情况、场区外临近建筑物等方面的资料,结合钻孔桩成孔技术确定,方案如下：1、单井5页脚内容河北大唐王滩发电厂主厂房基坑包括单井成井直径、成井井深、井身构造三个方面。1）、成井直径:结合施工成井技术、降水速度、抽水机具的下入,成孔直径为150mm。2）、成井井深:12m。3）、井身构造:采用φ110钢管滤管。2、降水场区井数确定根据开挖场区基坑面积、井深和井径、单井影响范围,求出整个场区的排水量和单井排水量,来得出降水井数。本工程降水井数间距为20m。3、降水井位的安排井位安排时主要根据开挖基坑外边缘结构考虑,本工程井位距离图纸外边线2.5m三、工艺流程和操作要点1、管井井点降水的施工工艺流程见图1.2、施工步骤1）测量放线，定好井位，按施工图放出井的中心点。2）以定好的井位点为中心，300mm为直径作圆，向下开0.50m作为井口。页脚内容6设置。河北大唐王滩发电厂主厂房基坑3）用泥浆护壁冲击钻机向下钻孔，钻至要求深度。当钻至砂卵石层时，为防止塌孔，泥浆比重为1.3~1.5，并加入速凝剂。4）成孔后，用钻机卷扬机提升架安井管。将直径为110mm井管下入孔内。井管接头采用焊接工艺。5）安装完井管后，在井管外侧与井壁之间填砾料。（1）砾料应缓慢填入，防止冲歪井管，一次不可填入过多。（2）接近井口0.50m处，用粘土封严，以防地面水、雨水流入。6）成井完毕后，立即用空压机洗井，清水抽洗。（1）将空压机气管及喷嘴放进井内，先洗上面井壁，然后逐渐将水管下入井底。（2）打开空压机，空气将快速经各管壁向井壁程漩涡状喷射，借气水混合冲力迅速破坏泥浆壁，并将泥浆及细砂携带到井外，直至水清砂尽。7）安放3KW潜水泵，安装抽水控制线路，修筑排水沟及沉砂池。成砂池采用C20混凝土底板，M5水泥砂浆砖砌池壁，池壁内外两层用防水砂浆抹灰一遍，水池内侧采用防水采用防水处理。8）试抽水。并检修漏水主管、翻转、不出水的水泵组。抽水采用每井每泵排管降水，地面排管集中到沉砂池，抽出的水经过沉砂池过滤后，再集中排...
