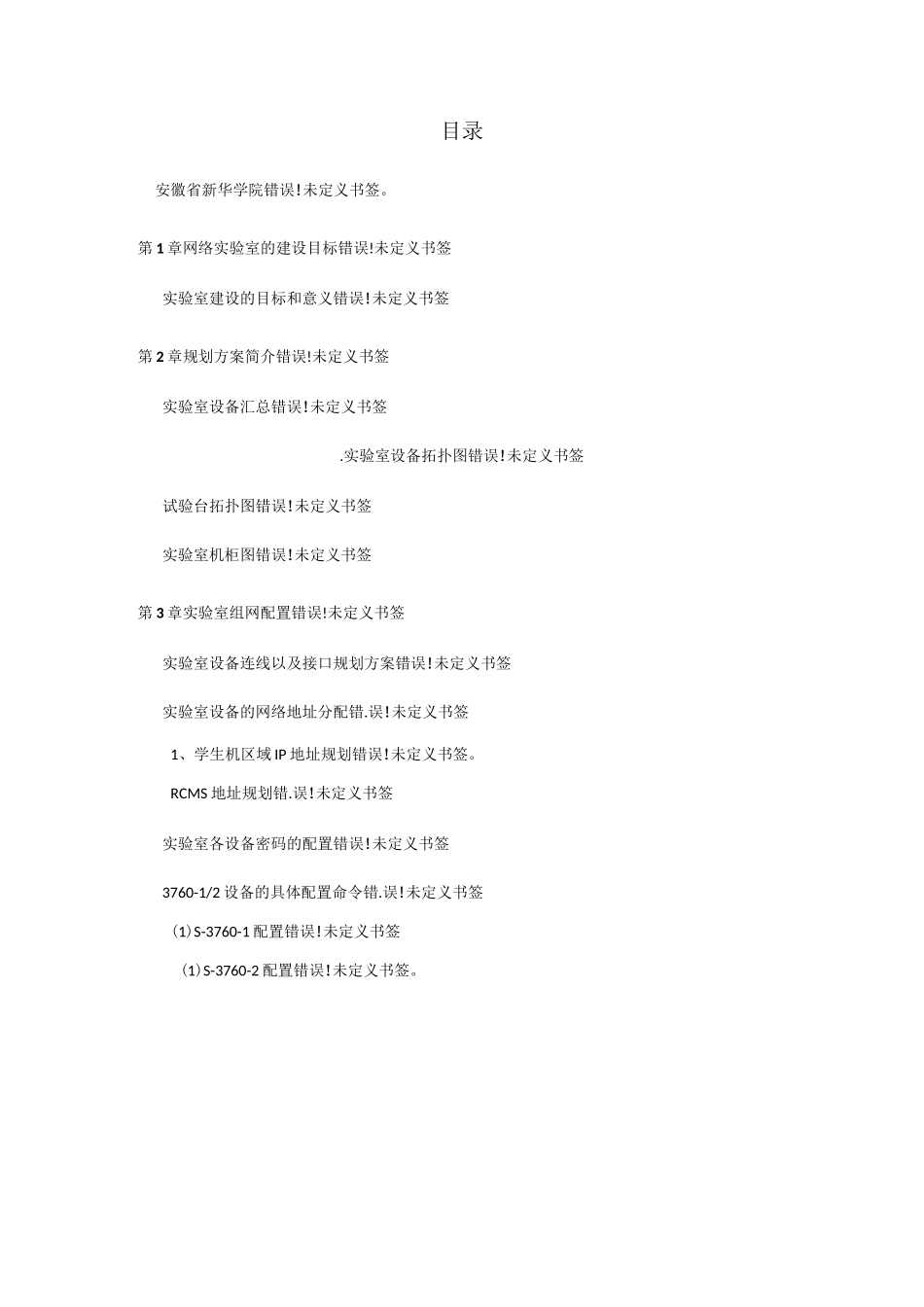

目录安徽省新华学院错误!未定义书签。第1章网络实验室的建设目标错误!未定义书签实验室建设的目标和意义错误!未定义书签第2章规划方案简介错误!未定义书签实验室设备汇总错误!未定义书签.实验室设备拓扑图错误!未定义书签试验台拓扑图错误!未定义书签实验室机柜图错误!未定义书签第3章实验室组网配置错误!未定义书签实验室设备连线以及接口规划方案错误!未定义书签实验室设备的网络地址分配错.误!未定义书签1、学生机区域IP地址规划错误!未定义书签。RCMS地址规划错.误!未定义书签实验室各设备密码的配置错误!未定义书签3760-1/2设备的具体配置命令错.误!未定义书签(1)S-3760-1配置错误!未定义书签(1)S-3760-2配置错误!未定义书签。第1章网络实验室的建设目标实验室建设的目标和意义随着计算机网络技术的迅猛发展，人们对于信息的需求日益增强，社会对于网络人才的需求也日渐增多，新华学院负责人本着学以致用，与实际相结合的原则，大力创建各个实验室。以期给予学生良好的学习环境。然而由于学生的使用不当，以及上次规划时遗留下来的一些问题，现老师组织学生对实验室进行新的全面的规划。本着服务学生的精神，在老师和相关技术人员的指导下，我们10多为学生在日对计算机网络实验的网络搭建进行了重新规划。并组建了简单的局域网，并且在技术人员的讲解下，了解了很多有关于锐捷设备rcms的作用，和配置命令。具体规划方案如下所示。第2章规划方案简介实验室设备汇总实验室所用设备如表21所示：电脑37台（其中学生机36台，教师机1台）RG-S-24376设备2台（该设备用于组网）锐捷rcms设备6台（rcms做试验平台用）RG-R1700SERIES18（试验用设备）RG-S3760-246（试验用设备）RG-S2026F6（试验用设备）机柜6台（安放实验室设备）其他布线设备若干表2-1.实验室设备拓扑图试验台拓扑图实验室设备连线以及接口规划方案Rjs3760-1如表3-1所示RJS3760-1接口具体划分FastEthernet0/1-6Rems（每个rcms对应一个接口）FastEthernet0/7-12Vian10userAFastEthernet0/13-18Vian20userBFastEthernet0/19-20Vian70teacherVian30userCVian40userDVian50userEVian60userFGigbitEthernet0/28TRUNK表3-1Rjs3760-2如表3-2所示RJS3760-2FastEthernet0/1-6Vian30userCFastEthernet0/7-12Vian40userDFastEthernet0/13-18Vian50userEFastEthernet0/19-24Vian60userFGigbitEthernet0/28TRUNKVian10userAVian20userBVian70teacher表3-2实验室设备的网络地址分配1、学生机区域IP地址规划表3-3所示序号说明VLANIDIP地址用户网关1实验组1Vian102实验组2Vian203实验组3Vian304实验组4Vian405实验组5Vian506实验组6Vian607教师机Vian70表3-3RCMS地址规划表3-4所示RCMS-1Fastether1/0RCMS-2Fastether1/DRCMS-3Fastether1/0RCMS-4Fastether1/0RCMS-5Fastether1/0RCMS-6Fastether1/0、网络实验室总体结构规划从网络实验室建设的总体构思出发,方案主要包括了四大模块：实验机柜组、终端实验用计算机、无线设备。实验室总体拓扑见图1。扑图13.1.1、实验机柜组实验室共有6个分组实验机柜，每个分组实验机柜中有6台设备：3725路由器1台，2620路由器2台，3750交换机1台，2950交换机2台。机柜中不同的设备具有不同的特性，能较全面地涵盖实验内容，具体拓扑连接方式见图2。其中Cisco3725路由器具备多个NM进行扩展配置，而且语音模块可实现普通模拟语音与IP语音的对接，与核心机房中的IPCC系统相结合可建立真实的语音通信环境。2620路由器具有高速路由性能能提供全面的协议和服务，包括虚拟专用网、防火墙保护、加密、WAN优化和经过改进的多媒体支持功能，并且支持多服务语音数据网络。Catalyst3750交换机可实现以使用服务质量(QoS)、速率限制、访问控制列表和基本的静态和路由功能，利用2950交换机可以将组内的学生实验使用的计算机组成局域网。各实验分组机柜中的设备均上连至本机柜中的3750交换机，汇聚后再通过3750交换机上连至核心功能机柜中的核心交换机6509,如图2,可将实验室网络设备形成星形拓扑的连接方式。分组实验柜和核心功能柜中的理线架均采用双排理线架，学生若要进行跳线，只需在理线表3-4实验室各设备密码的配置...
