不锈钢管道工程技术规程VIP免费

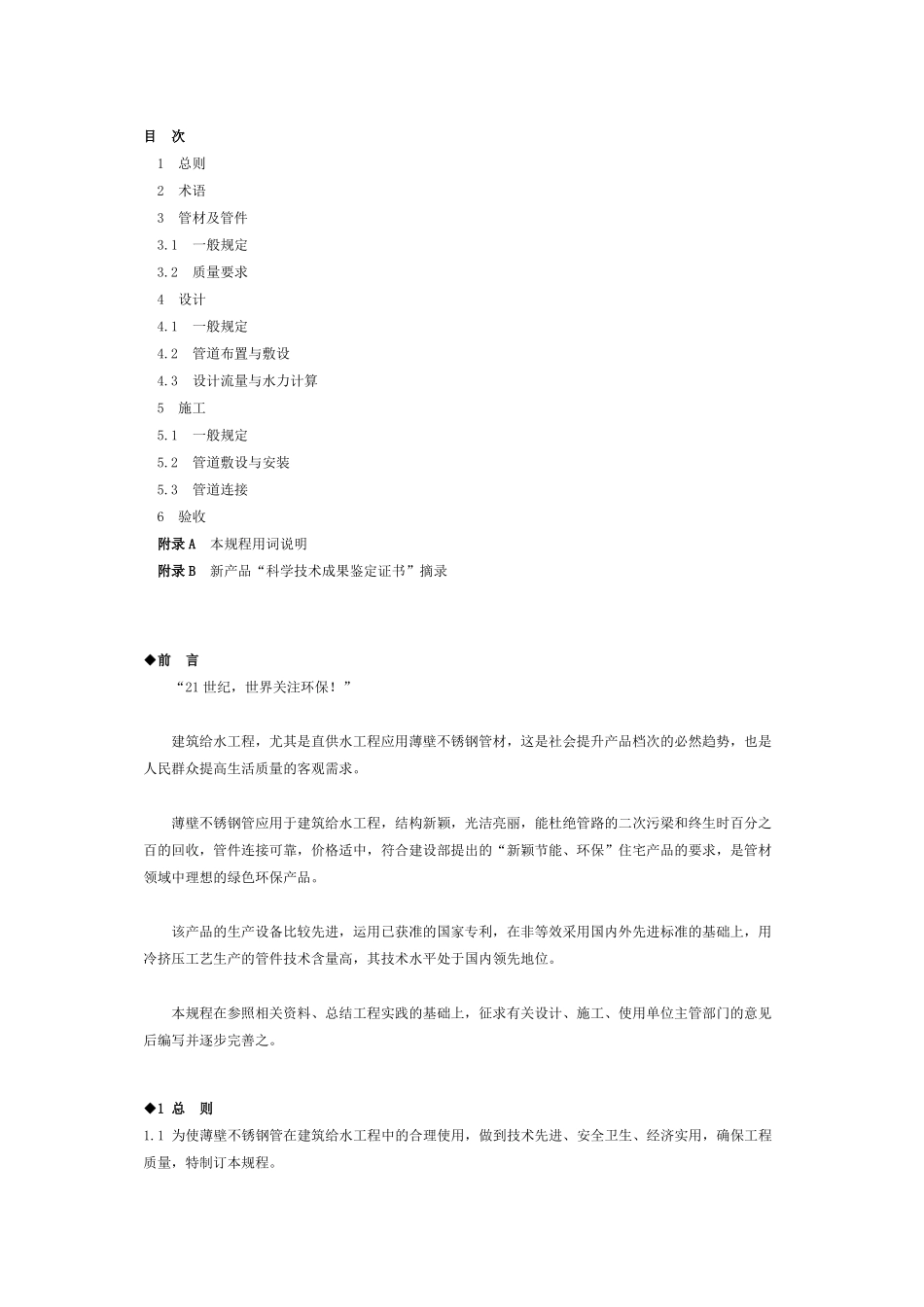

目次1总则2术语3管材及管件3.1一般规定3.2质量要求4设计4.1一般规定4.2管道布置与敷设4.3设计流量与水力计算5施工5.1一般规定5.2管道敷设与安装5.3管道连接6验收附录A本规程用词说明附录B新产品“科学技术成果鉴定证书”摘录◆前言“21世纪，世界关注环保！”建筑给水工程，尤其是直供水工程应用薄壁不锈钢管材，这是社会提升产品档次的必然趋势，也是人民群众提高生活质量的客观需求。薄壁不锈钢管应用于建筑给水工程，结构新颖，光洁亮丽，能杜绝管路的二次污梁和终生时百分之百的回收，管件连接可靠，价格适中，符合建设部提出的“新颖节能、环保”住宅产品的要求，是管材领域中理想的绿色环保产品。该产品的生产设备比较先进，运用已获准的国家专利，在非等效采用国内外先进标准的基础上，用冷挤压工艺生产的管件技术含量高，其技术水平处于国内领先地位。本规程在参照相关资料、总结工程实践的基础上，征求有关设计、施工、使用单位主管部门的意见后编写并逐步完善之。◆1总则1.1为使薄壁不锈钢管在建筑给水工程中的合理使用，做到技术先进、安全卫生、经济实用，确保工程质量，特制订本规程。1.2本规程适用于新建、改建和扩建的工业与民用建筑给水（生活饮用水、直供水、热水及135℃的高温水）薄壁不锈钢管系统的设计、施工及验收。1.3建筑给水用薄壁不锈钢管材及管件符合现行的企业标准《薄壁不锈钢水管及管接件》Q/HT01-2001，经审核此标准符合且部分指标高于《流体输送用不锈钢焊接钢管》GB/T12771-2000、建设部行业标准《薄壁不锈钢水管》——(报批稿)及英国、欧盟、日本标准。1.4薄壁不锈钢管用于建筑给水工程,除执行本规程外,尚应符合国家现行的《建筑给水排水设计规范》GBJ15-88(1997年版)和《采暖与卫生工程施工及验收规范》GBJ242-82等有关标准、规范的要求。◆2术语2.1薄壁不锈钢管选用优质的符合卫生安全指标的不锈钢卷板材料，管壁约为传统厚壁不锈钢管的1/3(0.6mm起)，采用进口焊接设备和成熟的惰性气体保护钨极焊（TIG）技术制成的管子。2.2薄壁不锈钢管件选用自制的薄壁不锈钢管，用冷挤压成型工艺制成的各种型号、规格的管件。2.3卡箍连接挤压连接的一种。借助专制的快速液压钳工具，用外力使不锈钢压紧圈变形，使其紧密地与钢管连接在一起；再套上橡胶密封圈，拧紧不锈钢螺母（上述橡胶密封圈、不锈钢螺母与管件出厂时已整体组装）与管件连接。适用于DN15、DN20。2.4胀形连接用专制的胀形器将薄壁不锈钢管内胀成一山形台凸缘,在凸缘一端套上橡胶密封圈,拧紧不锈钢螺母(上述橡胶密封圈、不锈钢螺母与管件出厂时已整体组装)与管件连接。适用于DN25～DN50。2.5橡胶密封圈按输送介质的不同要求，选用硅橡胶、三元乙丙橡胶等材料密封圈，作为薄壁不锈钢管及管件之间连接的密封圈。◆3管材及管件3.1一般规定3.1.1建筑给水工程采用的薄壁不锈钢管的管材和管件，应具备卫生检验部门的检验报告和认证文件，应具备产品质量技术监督部门的检测报告。3.1.2管材和管件应具备科学技术成果鉴定证书。3.1.3每一批管材和管件应有产品质量说明书，并应有明显标志标明生产厂名和产品名称，包装上还应标有材料牌号、规格尺寸、生产日期和检验人员的印记。3.1.4管道施工时，必须采用生产厂提供的专用工具，进行卡箍和胀形两种形式的连接，发货时附有施工安装说明书。3.2质量要求3.2.1产品的材质为进口的SUS304(0Cr18Ni9)、SUS316(0Cr17Ni12Mo2)、SUS316L(00Cr17Ni14Mo2)。管材与管件连接，整个系统均应符合《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T17219-1998。3.2.2管材和管件的外表应光洁，不得有裂缝、折叠、分层及氧化皮，焊筋应经抛光去除，其高度不得大于0.15mm。3.2.3管材外径允许偏差：DN15、DN20为(+0.02-0.20)mm,DN25、DN32为(+0.02-0.30)mm，DN40、DN50为(-0.02-0.38)mm。管材壁厚允许偏差为名义壁厚的±10%。3.2.4管材和管件的力学工艺性能见表3.2.4表3.2.4管材和管件的力学工艺性能序号123内容抗拉强度延伸率压扁试验建设部行业标准(将出台)≥520MPa≥35%本公司企业标准同左同左质检部门检测值733MPa按GB/T228≥35%按GB/T228同左，无裂缝与裂口，按G...
