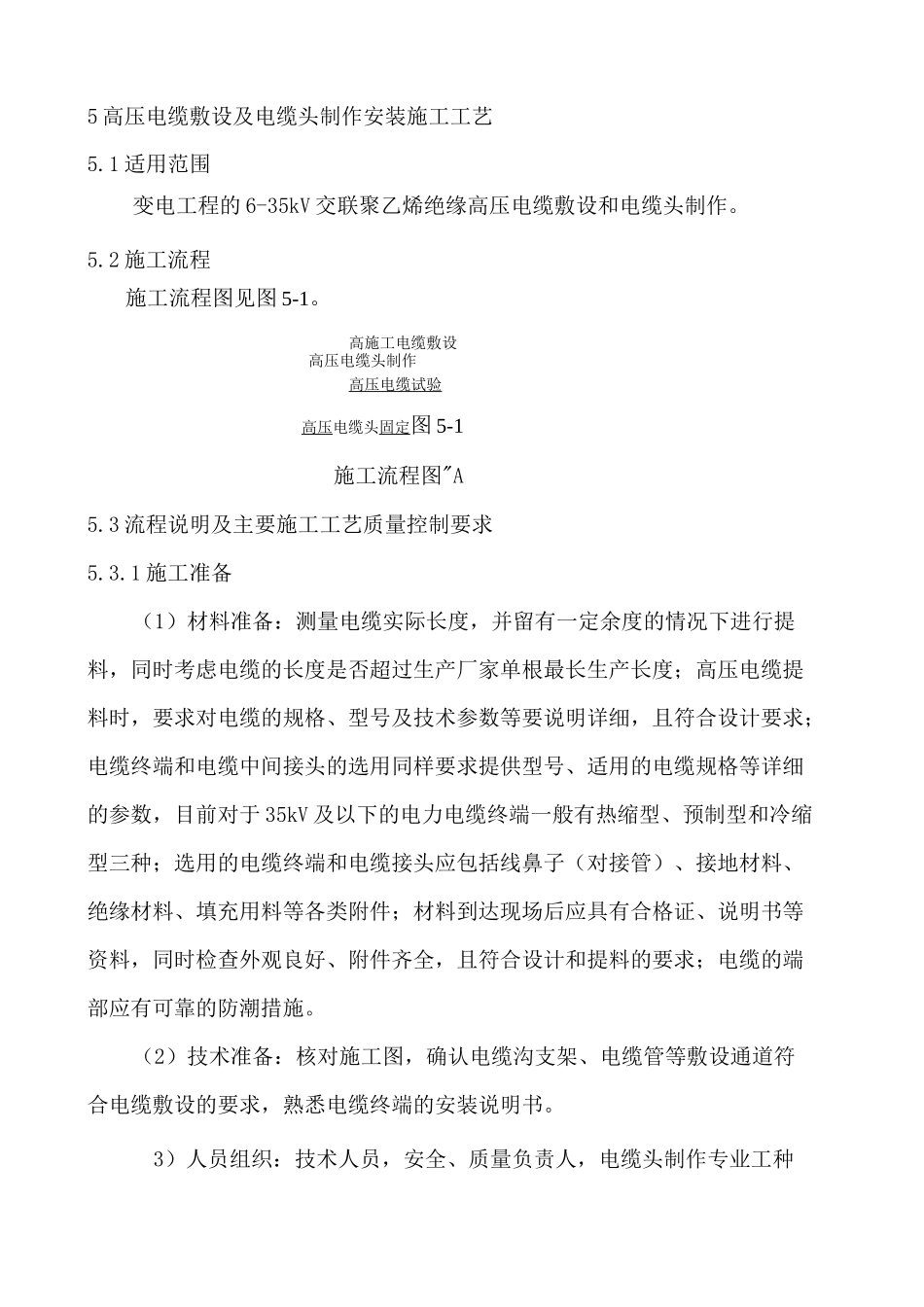

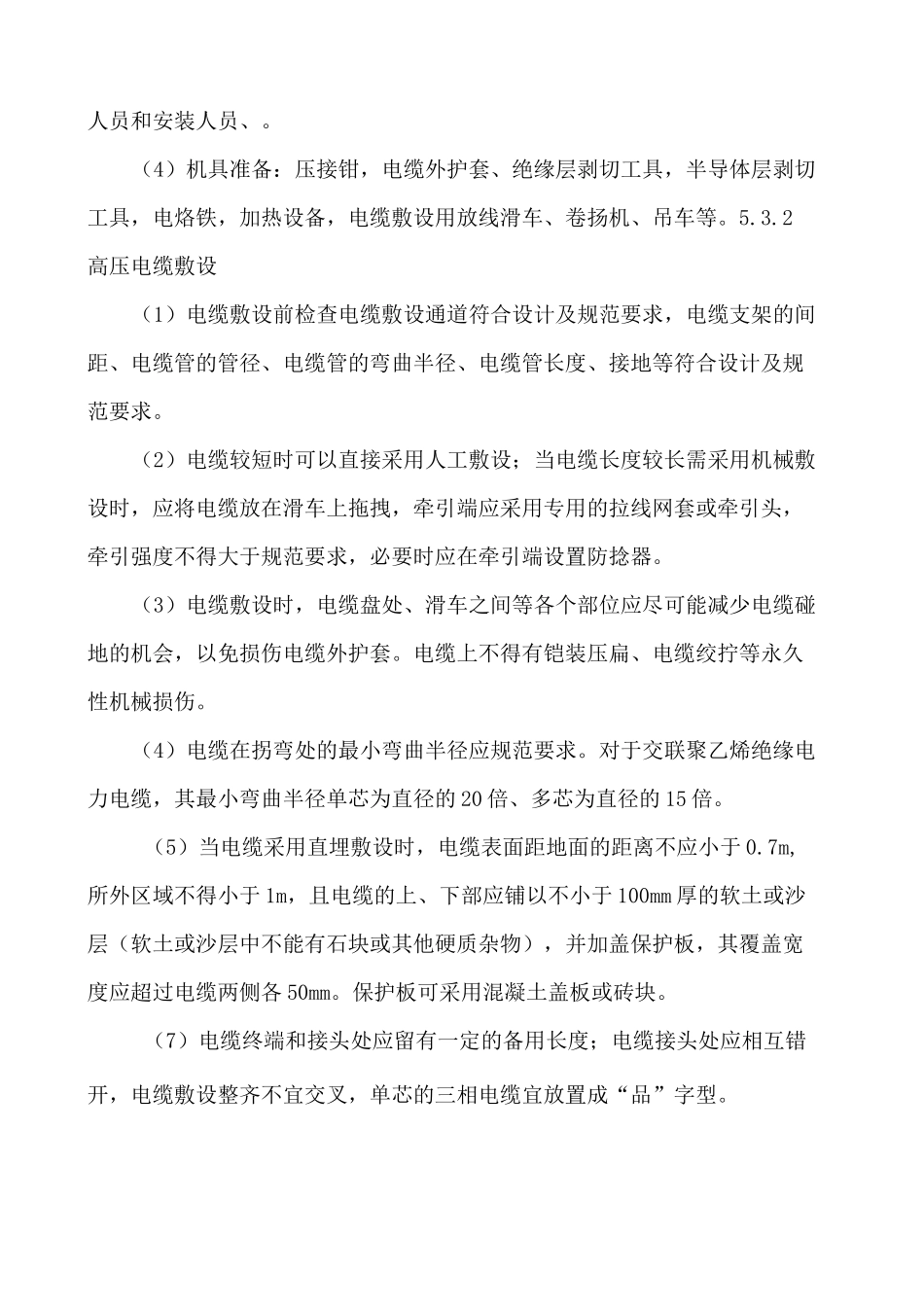

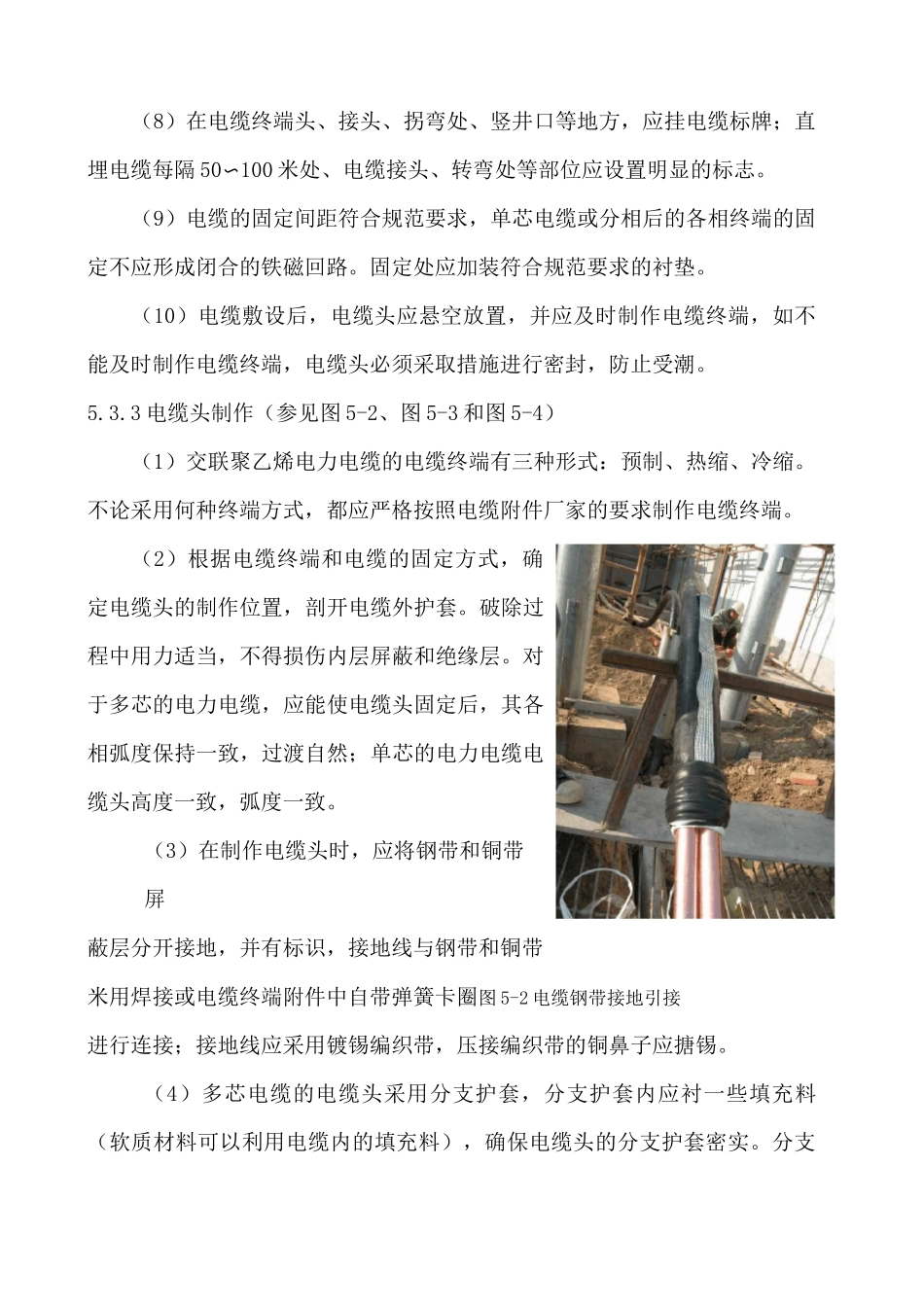

5高压电缆敷设及电缆头制作安装施工工艺5.1适用范围变电工程的6-35kV交联聚乙烯绝缘高压电缆敷设和电缆头制作。5.2施工流程施工流程图见图5-1。高施工电缆敷设高压电缆头制作高压电缆试验高压电缆头固定图5-1施工流程图"A5.3流程说明及主要施工工艺质量控制要求5.3.1施工准备（1）材料准备：测量电缆实际长度，并留有一定余度的情况下进行提料，同时考虑电缆的长度是否超过生产厂家单根最长生产长度；高压电缆提料时，要求对电缆的规格、型号及技术参数等要说明详细，且符合设计要求；电缆终端和电缆中间接头的选用同样要求提供型号、适用的电缆规格等详细的参数，目前对于35kV及以下的电力电缆终端一般有热缩型、预制型和冷缩型三种；选用的电缆终端和电缆接头应包括线鼻子（对接管）、接地材料、绝缘材料、填充用料等各类附件；材料到达现场后应具有合格证、说明书等资料，同时检查外观良好、附件齐全，且符合设计和提料的要求；电缆的端部应有可靠的防潮措施。（2）技术准备：核对施工图，确认电缆沟支架、电缆管等敷设通道符合电缆敷设的要求，熟悉电缆终端的安装说明书。3）人员组织：技术人员，安全、质量负责人，电缆头制作专业工种人员和安装人员、。（4）机具准备：压接钳，电缆外护套、绝缘层剥切工具，半导体层剥切工具，电烙铁，加热设备，电缆敷设用放线滑车、卷扬机、吊车等。5.3.2高压电缆敷设（1）电缆敷设前检查电缆敷设通道符合设计及规范要求，电缆支架的间距、电缆管的管径、电缆管的弯曲半径、电缆管长度、接地等符合设计及规范要求。（2）电缆较短时可以直接采用人工敷设；当电缆长度较长需采用机械敷设时，应将电缆放在滑车上拖拽，牵引端应采用专用的拉线网套或牵引头，牵引强度不得大于规范要求，必要时应在牵引端设置防捻器。（3）电缆敷设时，电缆盘处、滑车之间等各个部位应尽可能减少电缆碰地的机会，以免损伤电缆外护套。电缆上不得有铠装压扁、电缆绞拧等永久性机械损伤。（4）电缆在拐弯处的最小弯曲半径应规范要求。对于交联聚乙烯绝缘电力电缆，其最小弯曲半径单芯为直径的20倍、多芯为直径的15倍。（5）当电缆采用直埋敷设时，电缆表面距地面的距离不应小于0.7m,所外区域不得小于1m，且电缆的上、下部应铺以不小于100mm厚的软土或沙层（软土或沙层中不能有石块或其他硬质杂物），并加盖保护板，其覆盖宽度应超过电缆两侧各50mm。保护板可采用混凝土盖板或砖块。（7）电缆终端和接头处应留有一定的备用长度；电缆接头处应相互错开，电缆敷设整齐不宜交叉，单芯的三相电缆宜放置成“品”字型。（8）在电缆终端头、接头、拐弯处、竖井口等地方，应挂电缆标牌；直埋电缆每隔50〜100米处、电缆接头、转弯处等部位应设置明显的标志。（9）电缆的固定间距符合规范要求，单芯电缆或分相后的各相终端的固定不应形成闭合的铁磁回路。固定处应加装符合规范要求的衬垫。（10）电缆敷设后，电缆头应悬空放置，并应及时制作电缆终端，如不能及时制作电缆终端，电缆头必须采取措施进行密封，防止受潮。5.3.3电缆头制作（参见图5-2、图5-3和图5-4）（1）交联聚乙烯电力电缆的电缆终端有三种形式：预制、热缩、冷缩。不论采用何种终端方式，都应严格按照电缆附件厂家的要求制作电缆终端。（2）根据电缆终端和电缆的固定方式，确定电缆头的制作位置，剖开电缆外护套。破除过程中用力适当，不得损伤内层屏蔽和绝缘层。对于多芯的电力电缆，应能使电缆头固定后，其各相弧度保持一致，过渡自然；单芯的电力电缆电缆头高度一致，弧度一致。（3）在制作电缆头时，应将钢带和铜带屏蔽层分开接地，并有标识，接地线与钢带和铜带米用焊接或电缆终端附件中自带弹簧卡圈图5-2电缆钢带接地引接进行连接；接地线应采用镀锡编织带，压接编织带的铜鼻子应搪锡。（4）多芯电缆的电缆头采用分支护套，分支护套内应衬一些填充料（软质材料可以利用电缆内的填充料），确保电缆头的分支护套密实。分支护套应尽可能向电缆头根部拉近，然后方可进行热缩（或冷缩）。钢带在电缆头处切断，接地线从分支护套下部引出。而屏蔽层视接线位置至电缆头之间的长度而定，对于三芯电缆一般均在分支...
