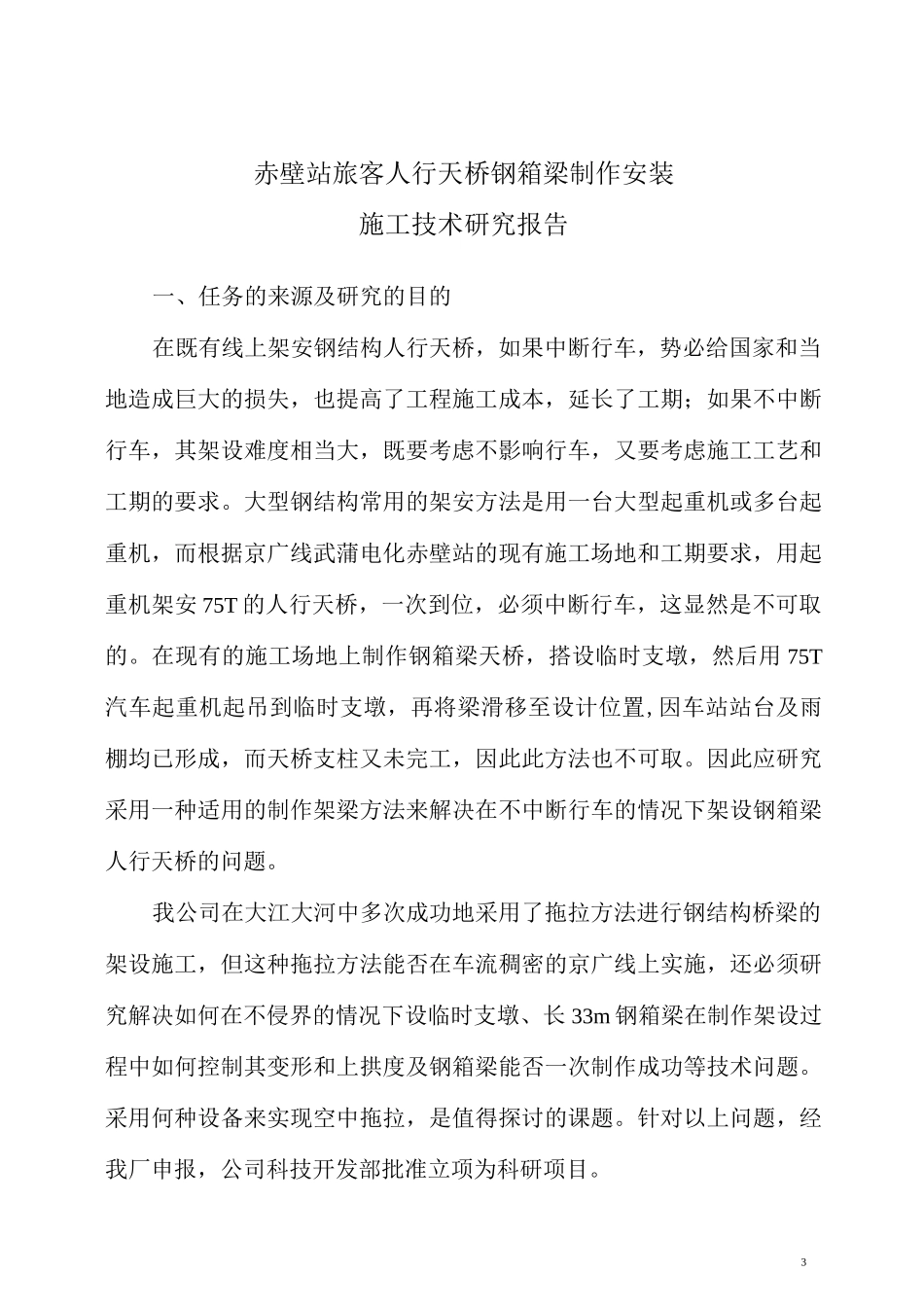

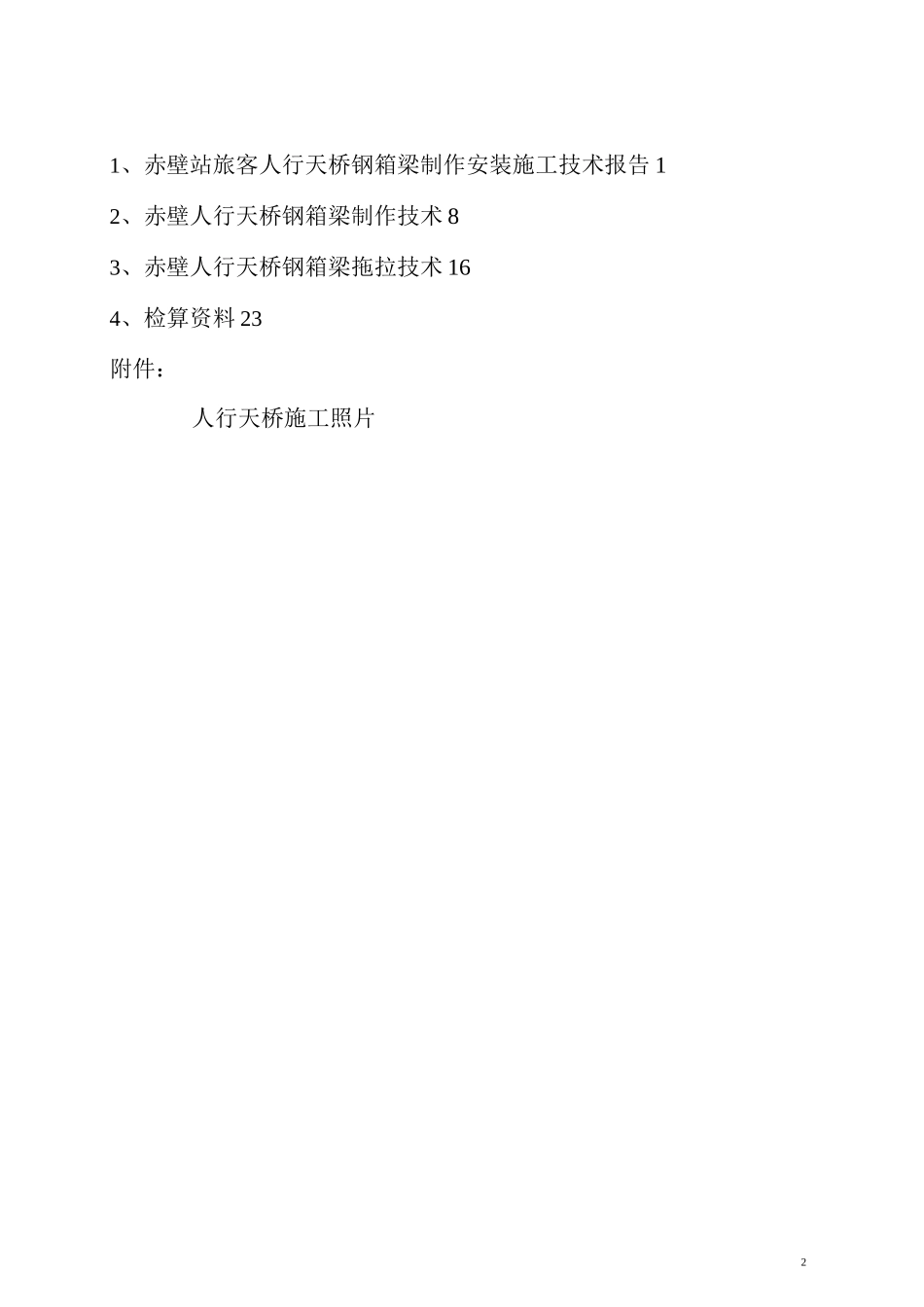

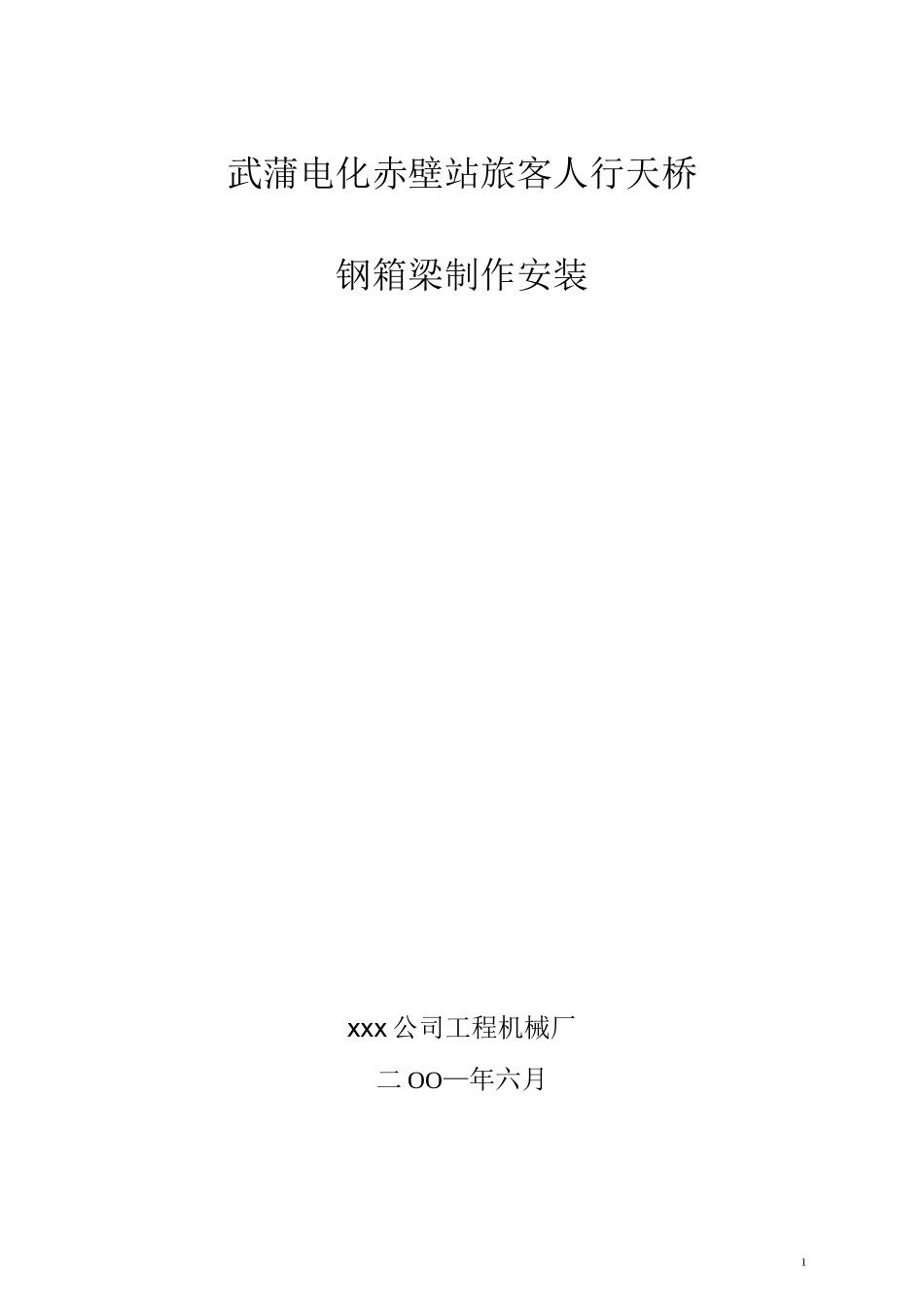

1武蒲电化赤壁站旅客人行天桥钢箱梁制作安装xxx公司工程机械厂二OO—年六月21、赤壁站旅客人行天桥钢箱梁制作安装施工技术报告12、赤壁人行天桥钢箱梁制作技术83、赤壁人行天桥钢箱梁拖拉技术164、检算资料23附件：人行天桥施工照片3赤壁站旅客人行天桥钢箱梁制作安装施工技术研究报告一、任务的来源及研究的目的在既有线上架安钢结构人行天桥，如果中断行车，势必给国家和当地造成巨大的损失，也提高了工程施工成本，延长了工期；如果不中断行车，其架设难度相当大，既要考虑不影响行车，又要考虑施工工艺和工期的要求。大型钢结构常用的架安方法是用一台大型起重机或多台起重机，而根据京广线武蒲电化赤壁站的现有施工场地和工期要求，用起重机架安75T的人行天桥，一次到位，必须中断行车，这显然是不可取的。在现有的施工场地上制作钢箱梁天桥，搭设临时支墩，然后用75T汽车起重机起吊到临时支墩，再将梁滑移至设计位置,因车站站台及雨棚均已形成，而天桥支柱又未完工，因此此方法也不可取。因此应研究采用一种适用的制作架梁方法来解决在不中断行车的情况下架设钢箱梁人行天桥的问题。我公司在大江大河中多次成功地采用了拖拉方法进行钢结构桥梁的架设施工，但这种拖拉方法能否在车流稠密的京广线上实施，还必须研究解决如何在不侵界的情况下设临时支墩、长33m钢箱梁在制作架设过程中如何控制其变形和上拱度及钢箱梁能否一次制作成功等技术问题。采用何种设备来实现空中拖拉，是值得探讨的课题。针对以上问题，经我厂申报，公司科技开发部批准立项为科研项目。4赤壁站旅客人行天桥钢箱梁制安工程成功地利用了京广线赤壁站每天下午有2小时天窗时间，解决了钢箱梁拖拉时间问题，分段对称制作、适当扩大预留上拱度，解决了施工场地狭窄、钢箱梁易变形、设计拱度难保证等施工技术难题，完成了科研合同。本课题提供评审的成果有：(1)、不中断行车横跨京广线制作安装天桥钢箱梁施工方法的研究。⑵、钢箱梁制作施工技术。⑶、钢箱梁拖拉施工技术。二、工程概况赤壁站旅客人行天桥位于京广线DK1329+000处，跨越京广正线及站线3、6道，连通基本站台和中间站台，并与站房二楼相通，为旅客进站通道。天桥纵向长56.68m,主桥长33m,宽4.5m,为焊接双室箱形截面，自身梁高1.25m,其设计拱度为85mm。顶板采用§20的钢板，腹板和底板采用§16的钢板，加强筋采用Z90X10、Z140X12的16角钢，J?、814、836、832钢板等，所有钢材均为Q235B,焊条采用E43系列。(附天桥、站台、站房的平面关系图，图一)，钢箱梁于2000年9月27日第一次拖拉过站线6道，10月15日第二次拖拉通过正线1、2道。2000年11月10日落梁成功。三、主要施工方法的选择和研究3.1、制作方案的选择根据现场施工调查资料，钢箱梁制作考虑了叁种方案：第一种是在5天桥设计位置处，搭高8m、宽6m、长35m的施工平台，平台四周挂安全防护网，用20t汽车起重机吊运材料上平台，人在平台进行钢箱梁制作加工。由于施工平台过高，京广正线车流稠密，钢箱梁制作大部分是焊接工作，很难保证平台底下人和列车的安全，而且耗周转料多，工程成本提高，因6靈除氷画带駆倉，如S”显—函7此被否定。第二种是在工厂制作，再用大型运输设备运至施工现场，因运输过程中钢箱梁易变形，而且难以矫正，现场安装也很困难，故不可取。第三种是在站房与站台之间用万能杆件搭设宽6m、高8m、长24m的施工平台，其轴线与竣工后天桥轴线在里程上完全重合，在预留4道位置用万能杆件搭接长6m、宽4m、高8m的平台。主梁长达33m,而车站站房至6股道限界距离仅25m,故梁沿纵向分别按24m、9m两次制作。在平台北侧地面平台上，先制作24m钢箱梁，用50T汽车起重机吊到高8m的平台上，再采用两台绞磨和滑轮组机构将钢箱梁拖拉至4道处的临时支墩上,在地坪上再焊接厚9m钢箱梁,再用50t起重机吊升至空中的施工平台上与24m梁进行对接，由于此方案,不影响行车，完全可利用天窗时间拖拉钢箱梁，既可提前工期，节约成本，又可保证安全，提高工程质量，因此此方案在施工中被采用。3.2、钢箱梁拖拉方案的研究钢箱梁拖拉考虑了两种方法：第一种方法是在钢梁拖拉的前进方向的前端焊接挂环，用来挂钢丝绳，...
