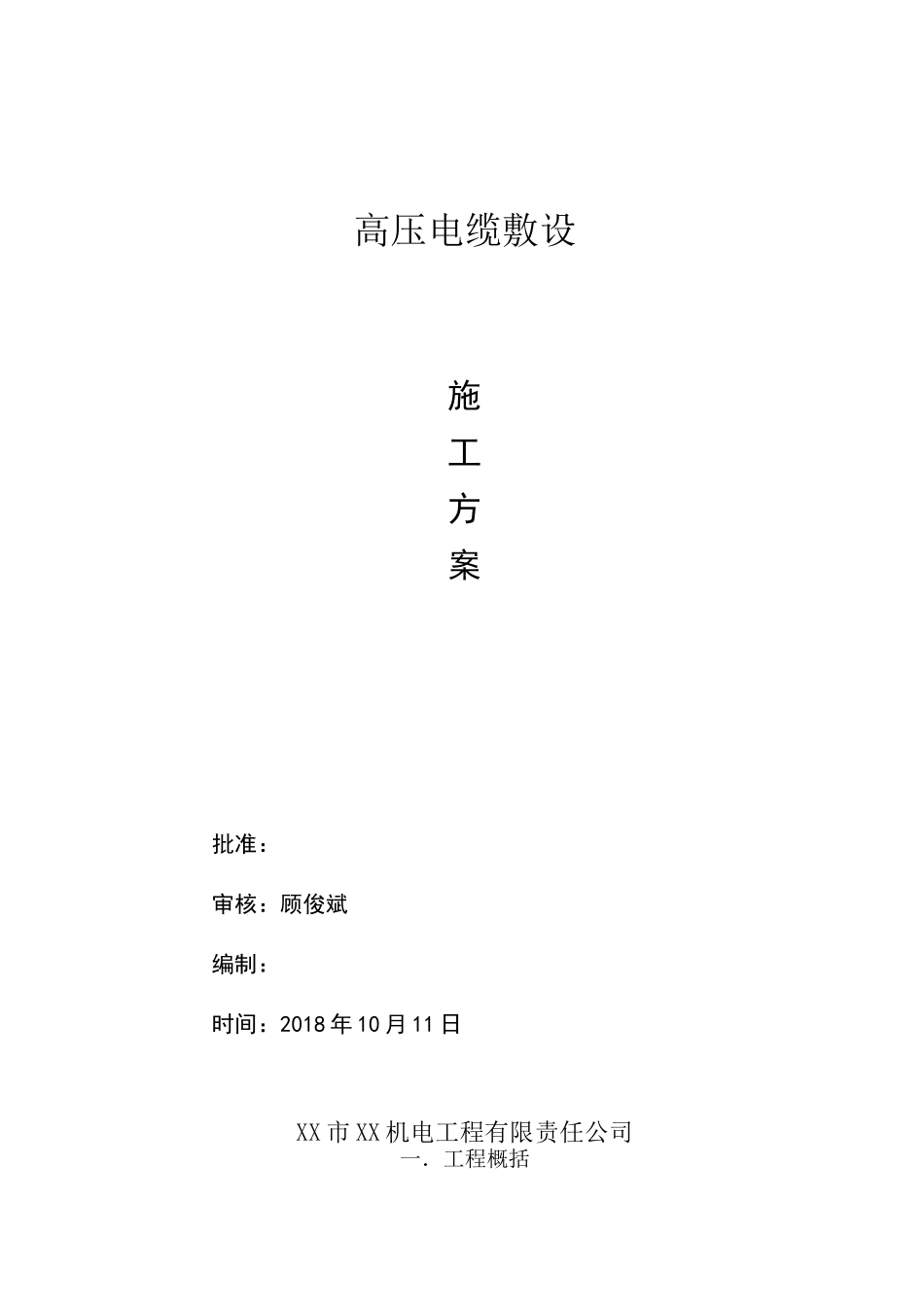

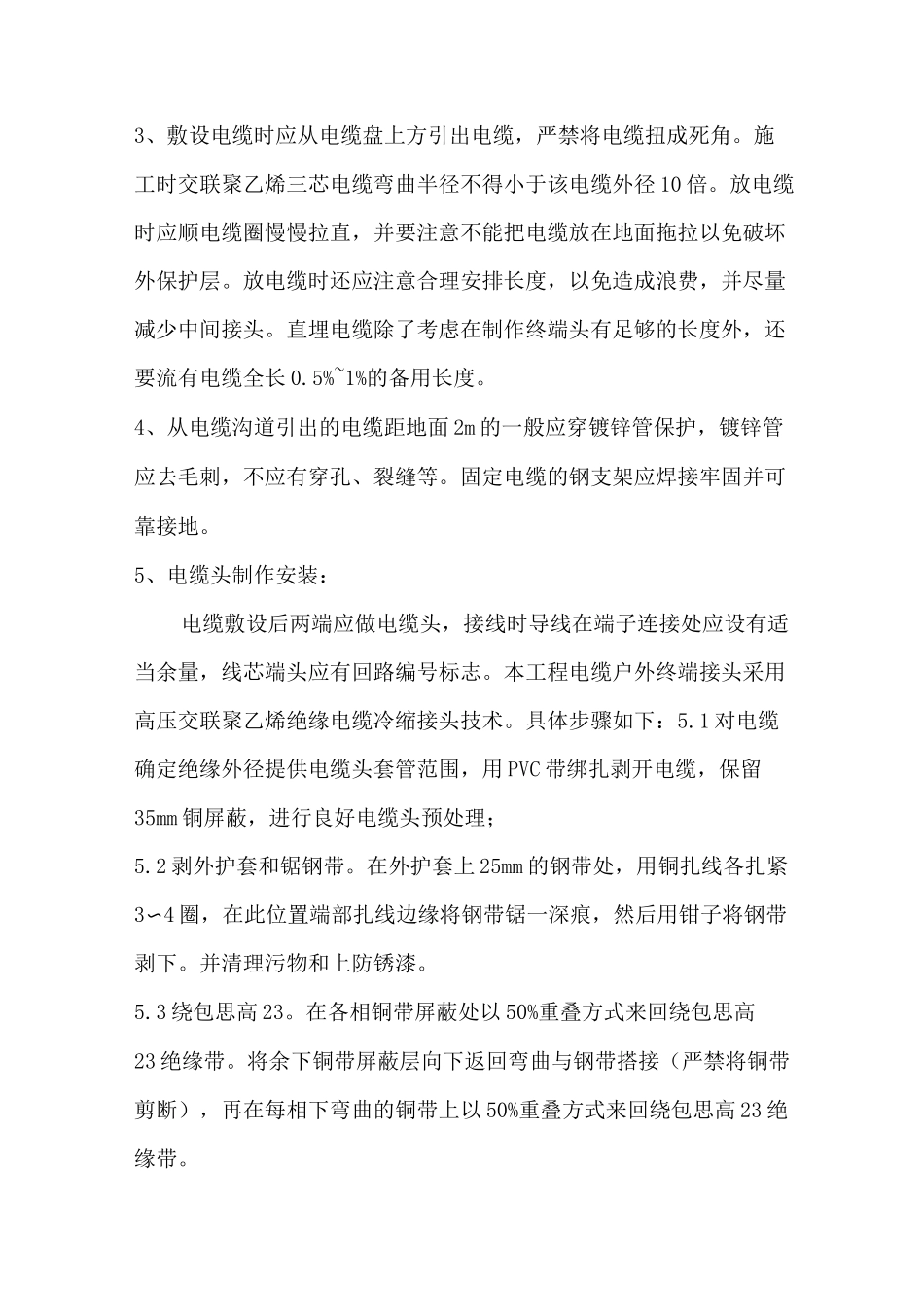

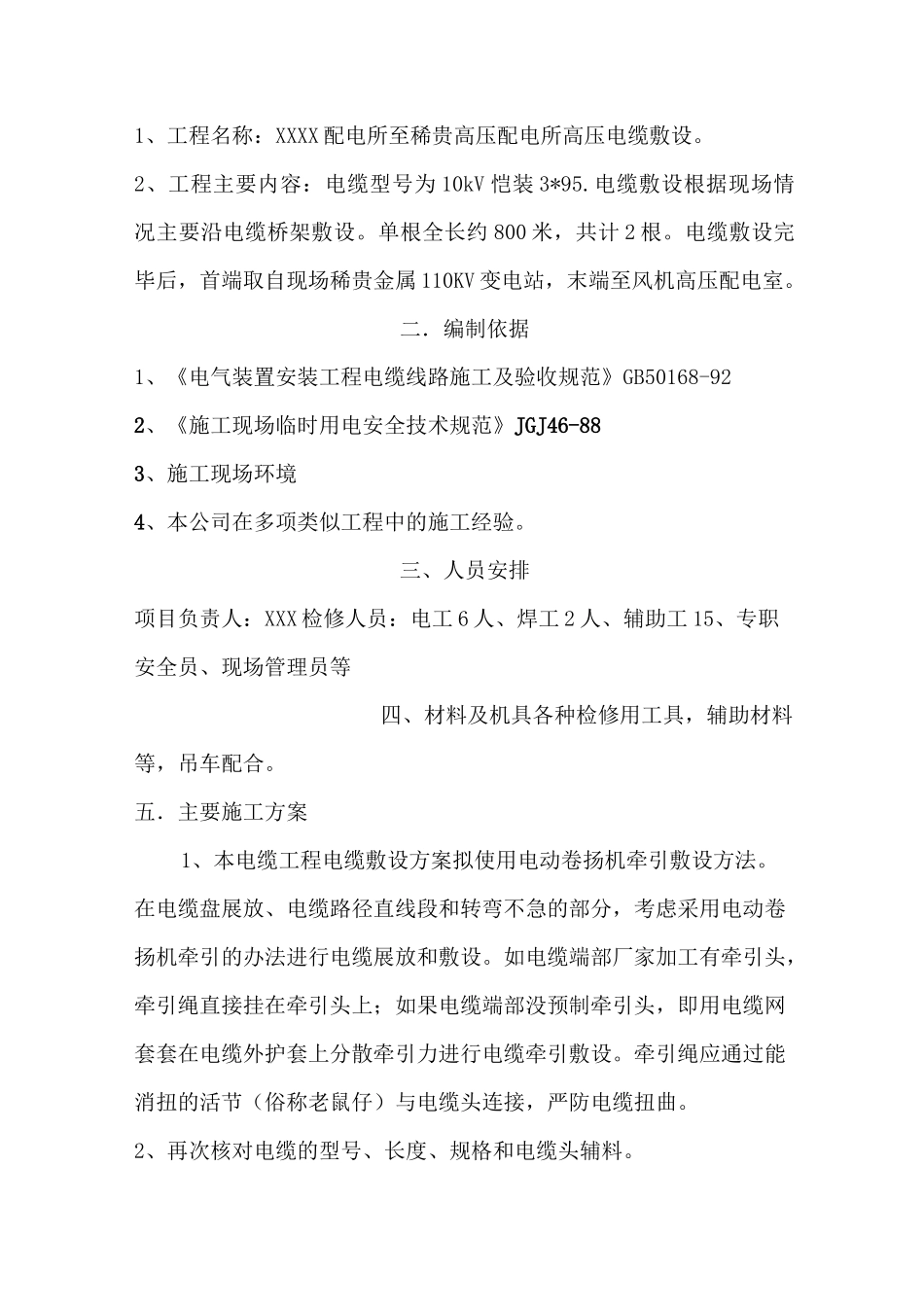

高压电缆敷设施工方案批准：审核：顾俊斌编制：时间：2018年10月11日XX市XX机电工程有限责任公司一．工程概括1、工程名称：XXXX配电所至稀贵高压配电所高压电缆敷设。2、工程主要内容：电缆型号为10kV恺装3*95.电缆敷设根据现场情况主要沿电缆桥架敷设。单根全长约800米，共计2根。电缆敷设完毕后，首端取自现场稀贵金属110KV变电站，末端至风机高压配电室。二．编制依据1、《电气装置安装工程电缆线路施工及验收规范》GB50168-922、《施工现场临时用电安全技术规范》JGJ46-883、施工现场环境4、本公司在多项类似工程中的施工经验。三、人员安排项目负责人：XXX检修人员：电工6人、焊工2人、辅助工15、专职安全员、现场管理员等四、材料及机具各种检修用工具，辅助材料等，吊车配合。五．主要施工方案1、本电缆工程电缆敷设方案拟使用电动卷扬机牵引敷设方法。在电缆盘展放、电缆路径直线段和转弯不急的部分，考虑采用电动卷扬机牵引的办法进行电缆展放和敷设。如电缆端部厂家加工有牵引头，牵引绳直接挂在牵引头上；如果电缆端部没预制牵引头，即用电缆网套套在电缆外护套上分散牵引力进行电缆牵引敷设。牵引绳应通过能消扭的活节（俗称老鼠仔）与电缆头连接，严防电缆扭曲。2、再次核对电缆的型号、长度、规格和电缆头辅料。3、敷设电缆时应从电缆盘上方引出电缆，严禁将电缆扭成死角。施工时交联聚乙烯三芯电缆弯曲半径不得小于该电缆外径10倍。放电缆时应顺电缆圈慢慢拉直，并要注意不能把电缆放在地面拖拉以免破坏外保护层。放电缆时还应注意合理安排长度，以免造成浪费，并尽量减少中间接头。直埋电缆除了考虑在制作终端头有足够的长度外，还要流有电缆全长0.5%~1%的备用长度。4、从电缆沟道引出的电缆距地面2m的一般应穿镀锌管保护，镀锌管应去毛刺，不应有穿孔、裂缝等。固定电缆的钢支架应焊接牢固并可靠接地。5、电缆头制作安装：电缆敷设后两端应做电缆头，接线时导线在端子连接处应设有适当余量，线芯端头应有回路编号标志。本工程电缆户外终端接头采用高压交联聚乙烯绝缘电缆冷缩接头技术。具体步骤如下：5.1对电缆确定绝缘外径提供电缆头套管范围，用PVC带绑扎剥开电缆，保留35mm铜屏蔽，进行良好电缆头预处理；5.2剥外护套和锯钢带。在外护套上25mm的钢带处，用铜扎线各扎紧3〜4圈，在此位置端部扎线边缘将钢带锯一深痕，然后用钳子将钢带剥下。并清理污物和上防锈漆。5.3绕包思高23。在各相铜带屏蔽处以50%重叠方式来回绕包思高23绝缘带。将余下铜带屏蔽层向下返回弯曲与钢带搭接（严禁将铜带剪断），再在每相下弯曲的铜带上以50%重叠方式来回绕包思高23绝缘带。5.4接地处理。用恒力弹簧将接地编制线固定在铠装带上，对冷收缩套管安装要保证冷缩终端的有效距离及顶部防水密封。5.5安装三芯手套。根据电缆截面规格选择PST密封冷缩手套。5.6电力应力处理。该步骤是整个电缆终端头制作的关键，应严格操作程序，尤其要注意主绝缘表面的清洁处理、带材的选用和包绕方法,以及包绕尺寸的到位。5.7ST套管。根据PST套管收缩尺寸，适当包绕思高23带，以使PST套管与线芯接触良好。5.8安装端子。根据接线端子孔深B+10mm，剥除XLPE绝缘体，将各芯讨如接线端子，进行对称压接，并锉平、打光、清洁接线端子。5.9电缆沟盖板安装、高压柜底、电缆孔、洞用防火材料严密封闭。主要器具计划序号器具名称数量1吊车15卷场机26电缆滑轮509对讲机4主要安全设备序号设备名称型号及规格单位数量1一氧化碳灭火器只22安全带副183警戒绳若干六．质量保证措施在施工质量管理上我们严格按照国家有关标准和规范要求进行质量监督和工序控制，确保每道工序受控，让建设方满意，具体有如下措施：1、建立全面质量管理体系，组织各项规范学习，定期组织和推广成功经验。2、建立质检队伍，各专业施工组设立质检员，每道工序必须检查上道工序的质量，并对下道工序负责，确保每道工序受控。3、加强技术管理，每个分项工程必须进行技术交底，并拿出每道工序的施工方案。4、建立工程施工例会制度，积极参加业主组织的生产调度会，同时我们自已也组织每天的调度会，及时提出和消除质量隐患。5、建立奖惩制度，...
