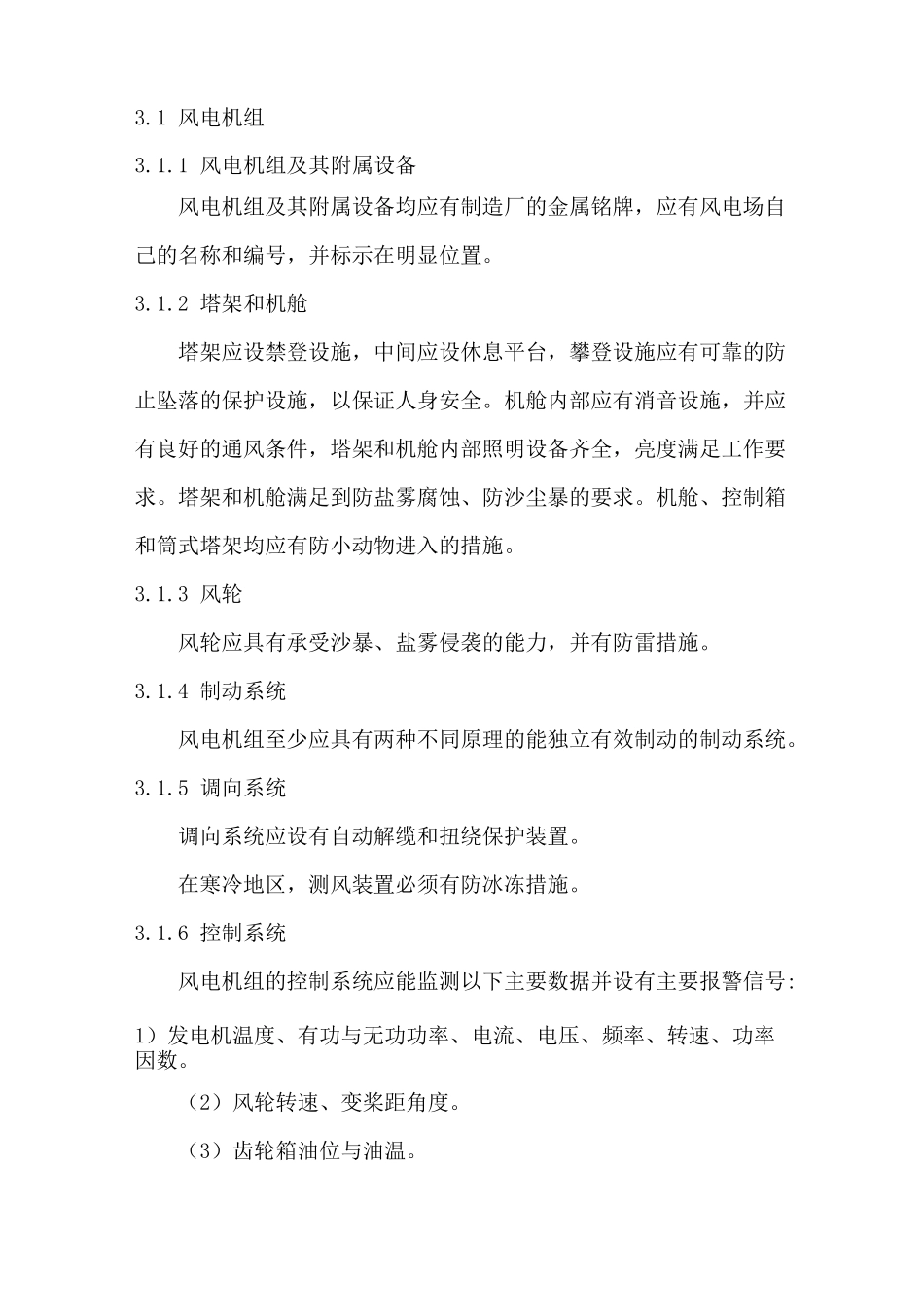

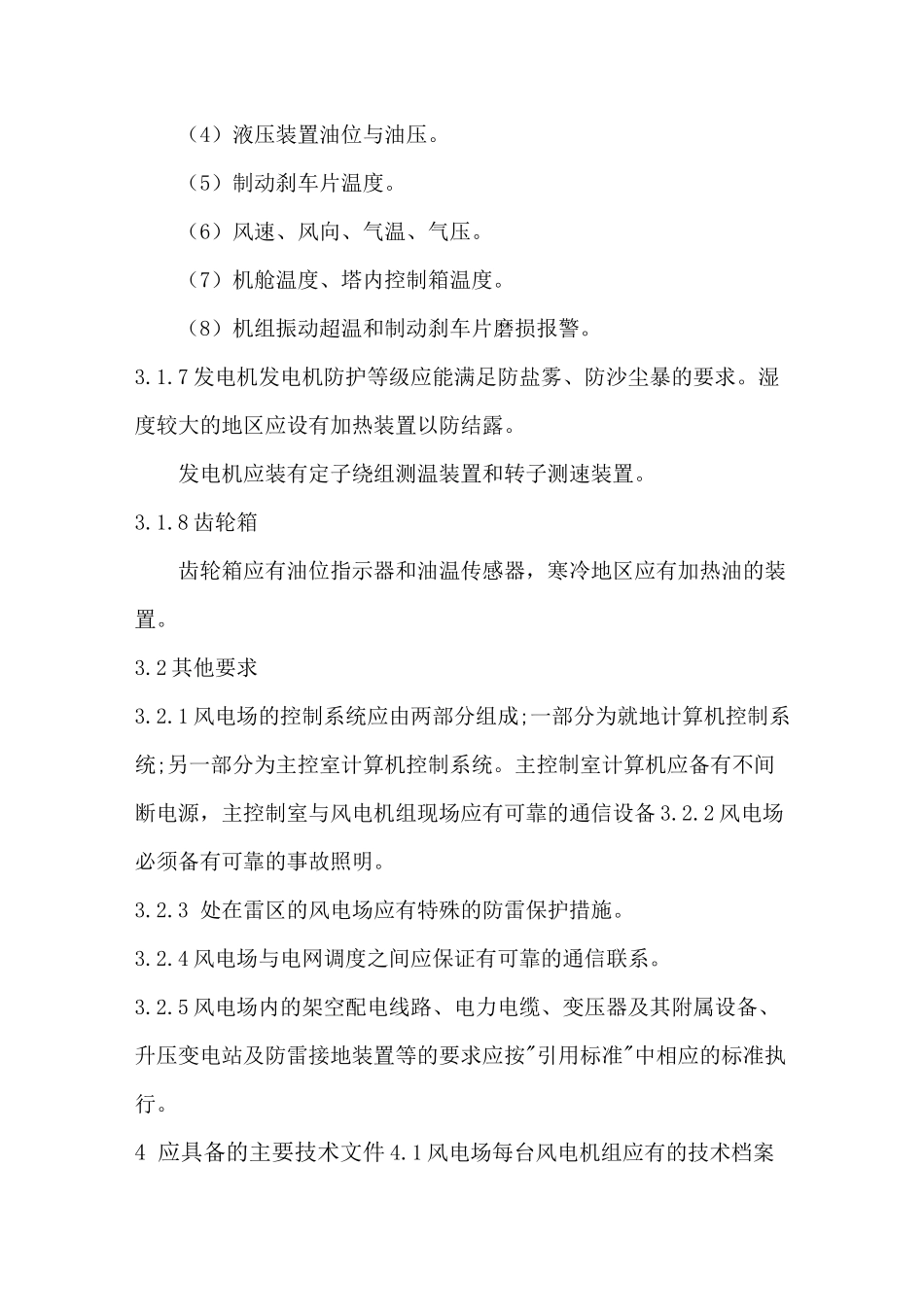

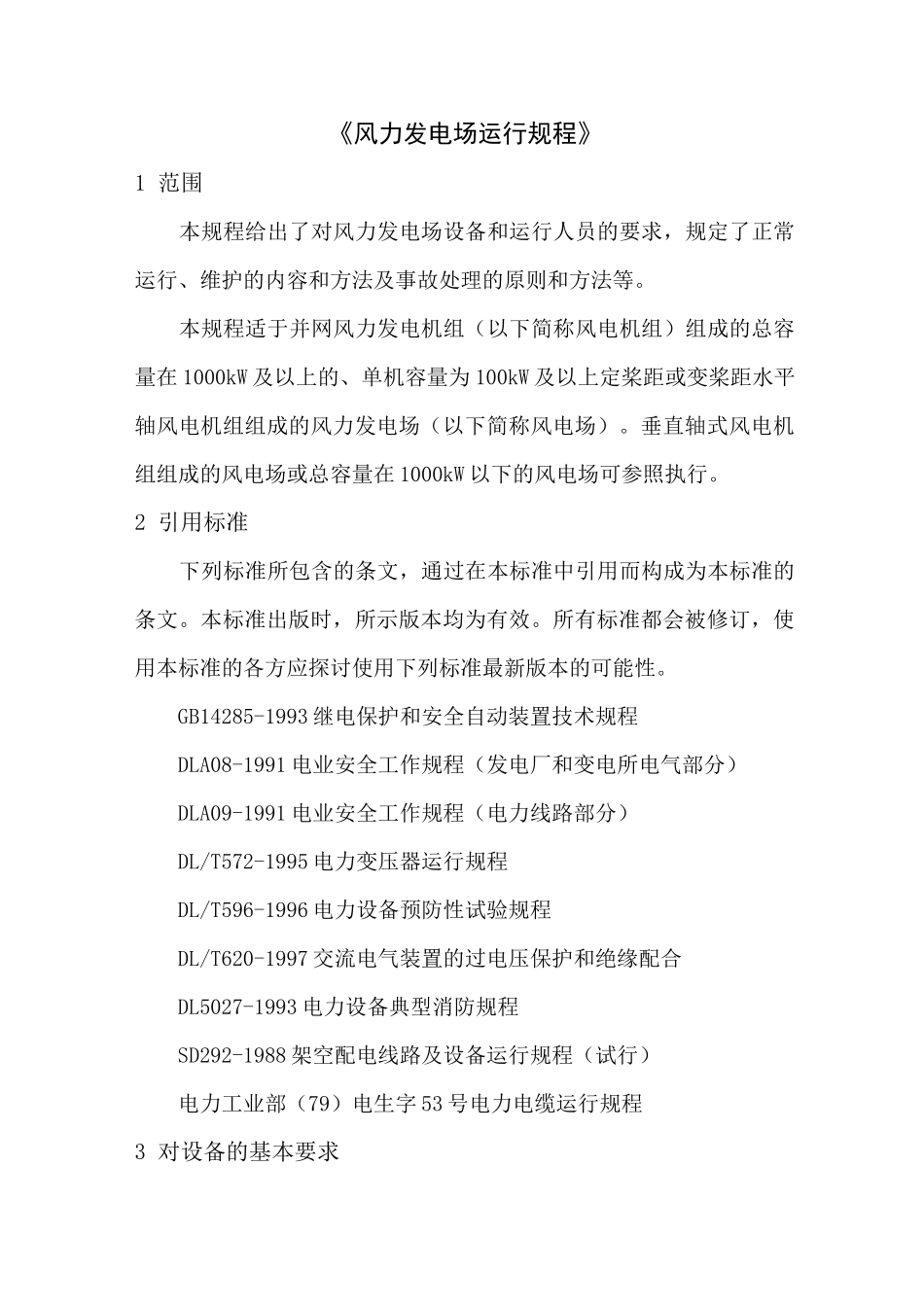

《风力发电场运行规程》1范围本规程给出了对风力发电场设备和运行人员的要求，规定了正常运行、维护的内容和方法及事故处理的原则和方法等。本规程适于并网风力发电机组（以下简称风电机组）组成的总容量在1000kW及以上的、单机容量为100kW及以上定桨距或变桨距水平轴风电机组组成的风力发电场（以下简称风电场）。垂直轴式风电机组组成的风电场或总容量在1000kW以下的风电场可参照执行。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB14285-1993继电保护和安全自动装置技术规程DLA08-1991电业安全工作规程（发电厂和变电所电气部分）DLA09-1991电业安全工作规程（电力线路部分）DL/T572-1995电力变压器运行规程DL/T596-1996电力设备预防性试验规程DL/T620-1997交流电气装置的过电压保护和绝缘配合DL5027-1993电力设备典型消防规程SD292-1988架空配电线路及设备运行规程（试行）电力工业部（79）电生字53号电力电缆运行规程3对设备的基本要求3.1风电机组3.1.1风电机组及其附属设备风电机组及其附属设备均应有制造厂的金属铭牌，应有风电场自己的名称和编号，并标示在明显位置。3.1.2塔架和机舱塔架应设禁登设施，中间应设休息平台，攀登设施应有可靠的防止坠落的保护设施，以保证人身安全。机舱内部应有消音设施，并应有良好的通风条件，塔架和机舱内部照明设备齐全，亮度满足工作要求。塔架和机舱满足到防盐雾腐蚀、防沙尘暴的要求。机舱、控制箱和筒式塔架均应有防小动物进入的措施。3.1.3风轮风轮应具有承受沙暴、盐雾侵袭的能力，并有防雷措施。3.1.4制动系统风电机组至少应具有两种不同原理的能独立有效制动的制动系统。3.1.5调向系统调向系统应设有自动解缆和扭绕保护装置。在寒冷地区，测风装置必须有防冰冻措施。3.1.6控制系统风电机组的控制系统应能监测以下主要数据并设有主要报警信号:1）发电机温度、有功与无功功率、电流、电压、频率、转速、功率因数。（2）风轮转速、变桨距角度。（3）齿轮箱油位与油温。（4）液压装置油位与油压。（5）制动刹车片温度。（6）风速、风向、气温、气压。（7）机舱温度、塔内控制箱温度。（8）机组振动超温和制动刹车片磨损报警。3.1.7发电机发电机防护等级应能满足防盐雾、防沙尘暴的要求。湿度较大的地区应设有加热装置以防结露。发电机应装有定子绕组测温装置和转子测速装置。3.1.8齿轮箱齿轮箱应有油位指示器和油温传感器，寒冷地区应有加热油的装置。3.2其他要求3.2.1风电场的控制系统应由两部分组成;一部分为就地计算机控制系统;另一部分为主控室计算机控制系统。主控制室计算机应备有不间断电源，主控制室与风电机组现场应有可靠的通信设备3.2.2风电场必须备有可靠的事故照明。3.2.3处在雷区的风电场应有特殊的防雷保护措施。3.2.4风电场与电网调度之间应保证有可靠的通信联系。3.2.5风电场内的架空配电线路、电力电缆、变压器及其附属设备、升压变电站及防雷接地装置等的要求应按"引用标准"中相应的标准执行。4应具备的主要技术文件4.1风电场每台风电机组应有的技术档案4.1.1制造厂提供的设备技术规范和运行操作说明书、出厂试验记录以及有关图纸和系统图。4.1.2风电机组安装记录、现场调试记录和验收记录以及竣工图纸和资料。4.1.3风电机组输出功率与风速关系曲线（实际运行测试记录）。4.1.4风电机组事故和异常运行记录。4.1.5风电机组检修和重大改进记录。4.1.6风电机组运行记录的主要内容有发电量、运行小时、故障停机时间、正常停机时间、维修停机时间等。4.2风电场应有必要的规程制度4.2.1规程制度包括安全工作规程、消防规程、工作票制度、操作票制度、交接班制度、巡回检查制度、操作监护制度等。4.2.2风电场的运行记录包括日发电曲线、日风速变化曲线、日有功发电量、日无功发电量、日厂用电量。4.2.3相关记录包括运行日志，运行年、月、日报表，气象记录（风向、风速、气温、气压等），缺陷记录，故障记录，设备定期试验记录，培训工作记录等。5对运行人员的基本要求5.1风...
