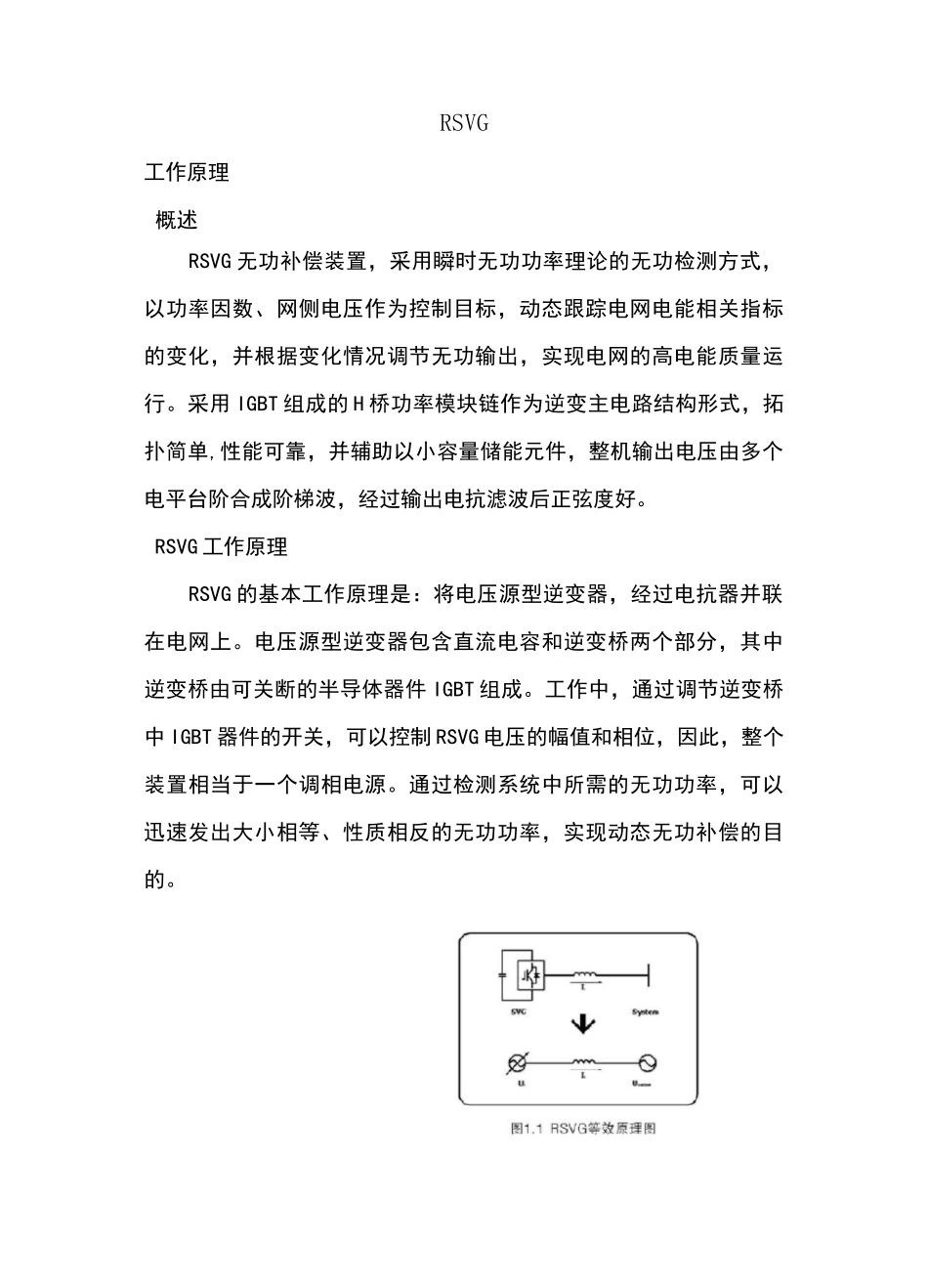

RSVG工作原理概述RSVG无功补偿装置，采用瞬时无功功率理论的无功检测方式，以功率因数、网侧电压作为控制目标，动态跟踪电网电能相关指标的变化，并根据变化情况调节无功输出，实现电网的高电能质量运行。采用IGBT组成的H桥功率模块链作为逆变主电路结构形式，拓扑简单,性能可靠，并辅助以小容量储能元件，整机输出电压由多个电平台阶合成阶梯波，经过输出电抗滤波后正弦度好。RSVG工作原理RSVG的基本工作原理是：将电压源型逆变器，经过电抗器并联在电网上。电压源型逆变器包含直流电容和逆变桥两个部分，其中逆变桥由可关断的半导体器件IGBT组成。工作中，通过调节逆变桥中IGBT器件的开关，可以控制RSVG电压的幅值和相位，因此，整个装置相当于一个调相电源。通过检测系统中所需的无功功率，可以迅速发出大小相等、性质相反的无功功率，实现动态无功补偿的目的。图为RSVG等效原理图，将系统看作一个电压源，RSVG可以看作坛行橹贰说朗空或运行模盍III—4-U._Ui-Va5imFfSVG平逍帶补绻巾容性运行棋我吏\才、x/心沁*电谕丘弼前电圧也R呂VG輪出容性无功.且无功电流可连皱调节”惑性运幷模式D11.,U75000小时通讯协议Modbus；IEC61850；IEC104平均恢复时间MTTR<5分钟信号传输光纤通讯供电方式双路供电控制电源380VAC220VDC/110VDC主要保护功能SVG输出电流过流；电网电压过压；IGBT驱动故障；功率单元过压、过流、超温及通讯故障等控制方式瞬时无功电流检测技术、PWM整流技术、直接或间接电流无功闭环控制技术、功率单兀直流侧电压平衡控制技术控制芯片数字信号处理器DSP；现场可编程门阵列FPGA控制功能恒无功控制；恒功率因数控制；恒电压控制；无功电压协调控制；有源滤波定制功能AVC；有源滤波；负序补偿；闪变治理；二相电压平衡控制；抑制次同步谐振系统组成RSVG主要由控制部分、功率部分和充电部分及冷却装置组成功率部分的功率单元模块通过星形连接或角形连接接入电网。控制祁分||血率部令■忌洁竝裝皆］充电部分及泠却裳贡|>OML3UO图51RWVG惡统纽肚③竝制部歼--怪j「乍思5左电吒总I屮b说牡疙关蘇田控制柜位置编号名称说明A工控机主机工业控制计算机，内置荣信链式SVG监控系统B工控机显示器显示系统状态C分高压旋钮紧急情况时可切断供电电源开关D指示灯分别为交流指示灯、直流指示灯、故障指示灯EFC投切转换开关选择FC开关由RSVG控制还是由用户控制FPT转换开关选择PT信号位置在电网一段还是电网二段G键盘盒存放键盘H主控单元控制RSVG运行、执行保护功能I采样单元采集系统数据注意:1.即使供电电源已经断开，RSVG的功率单元的直流母排及直流电容器上仍然残留有危险的直流电压。因此在断开电源10分钟后才允许打开RSVG的柜门，且禁止触碰任何导电部分。2.必须在RSVG处于停止状态下操作PT转换开关，否则可能导致设备损坏。功率柜位置编号名称说明A功率单元驱动板用于控制IGBT模块通断BIGBT模块功率半导体器件C均压电阻保持功率单元模块串联均压D散热器给IBGT模块散热E复合母排连接电容正负极板充电柜位置编号名称说明A断路器用于将充电电阻旁路B电抗器用于将RSVG与电网连接起来C冷却风机用于冷却电抗器D充电电阻给功率单元模块充电，充电后被断路器旁路现场操作方法运行前的准备工作1.检查控制...
